9-19系列（防爆）高压离心通风机一、适用范围及用途:9-19型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体. 介质温度一般不超过50℃(最高不超过80℃)，介质中尘土及硬质颗粒物含量不大于150mg/m3。二、产品特点:1、本风机为单吸入式,通常有No4、4.5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。2、本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针转者称右旋风机，以“右”表示，逆时针旋转称左旋风机，以“左”表示。 3、风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0º、45º、90º、135º、180º、225º共六种角度。4、风机的传动方式公为A式(No4~6.3)、D式和C式(No7.1~16)三种。5、当上述机号、旋向、出风角度和传动方式不能满足您的需求时，我们有能力为你点菜设计，直至您的满意为止。三、主要技术参数: 型号No.外形尺寸 转速r/min序号 流量m3/h全压Pa功率kw4A435×587×7152900182435842.22970366531116364741264357951410350736155833847170432534.5A449×661×782290011174460342139746843161646724183945805206244476228142975.57250441125A549×734×86829001161056977.5219325768322545740425765639528445517631665323734885080115.6A638×821×962出风口：22×24进风口：28029001226271821122714727333167723643619710953996695418.56444867097490164006.3A782×925×1085出风口：22.5×27进风口：300290013220914918.523865926534509921945153905555690885730663348543769788148注：需注明出风口方向，左旋、右旋。 四、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。

MDF系列无动力屋顶风机一、风机概述:无动力屋顶风机是响应国家节约用电的政策，利用自然资源研究开发出的产品。其新颖在于它以气流驱动的原理。灵敏度高，全天候运转免电力、免维修、节省开支、降低成本，更为各企业提供了一个优良清新的空气环境，从而提高工作效率。二、产品特点:不  用  电：完全取代电排扇，以天然资源取代昂贵的电费。防  火  灾：它免除了因电力负荷过重及短路而引发的火灾险情。防  风  雨：其排风机主体为数十个弧形叶片组成，能使雨水导出，同时叶片间排出的热气能阻挡雨水的侵入。质        轻：所用材质轻，适合安装于不同建材之厂房。坚固耐用：风力排风主轴脚架有四爪式结构，能保证在时速200公里的强风侵袭下完好无损。增强光线：由于不锈钢和铝材有极佳的反射性，可增强室内光线。无需维修：主轴选用密封顶针轴承系统，灵敏度高，能保证长时间使用。无 噪   音：由于灵敏度高，运转悄然无声。防  腐 蚀：主体采用304#不锈钢和AE-MG5050铝合金二种材质制成，具有防锈防腐蚀，可抗强酸碱。 三、主要技术参数: 型号高度（mm）宽度（mm）排风口直径(mm)MDF-4.2480550420MDF-5.2475650528MDF-6.3470750635 四、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。

SFT系列手提式轴流风机一、概述:◆ 性能特征     本通风机结构设计牢固可靠持久耐用，其绝缘性能高，能适应高温、高压及有噪音的场所◆ 应用范围     该通风设备广泛适用于隧道、地下室、轮船、舱室、电焊车间及工业废气排放。◆ 延伸导管操作     尺寸定制的“附加延伸部分”可以很容易地延伸“给定导管”,操作者只须将“ 附加延伸部分”简单地滑入，套在“给定导管”末端的圆环上，然后扎紧绳子。二、主要技术参数: 规格 叶径(mm)排量(m3/h)静压力(Pa)频率(Hz)功率(W)2502402700/3300300/450503503002803720/4320350/500505503503404840/5840550/8600506504003805860/6840750/80050750 三、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。

T35-11、BT35-11、FT35-11、FBT35-11系列轴流式通风机一、适用范围及用途:T35-11(T40-11)系列轴流式通风机是我国八十年代在T30-11的基础上改进设计的新型风机它与T30-11风机相比具有明显优点：◆ 结构更合理◆ 性能有较大提高，全压效力为89.5%。◆ 噪声更低，噪声（比A声级）降低3.6dB（A）。    本系列风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃。 广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可在较长的排气管道内间隔串联安装以提高管道中的压力 ，卸下电机可做自由风扇。防腐轴流式风机(FT35-11型)采用防腐材料外涂环氧漆加工而成，电机采用特种防腐电机用于输送有腐蚀性气体。防爆轴流式风机 ( BT35-11 ) 型，用于输送易燃易爆的气体。叶轮由铝合金加工而成， 以防止在运转中引起火花, 电机采用隔爆型电机。FT35-11型和BT35-11型风机的性能参数和外形尺寸均同T35-11型风机一样。风机需带支架脚和电机电压，请订货时注明。二、风机安装说明:  1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。 2、安装明要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。 3、联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。 4、在风机风口端必须装集风器，并安装防护网。 5、风机底座必须与地基平面自然接合，不得敲打底强制联接，以防底座变形，安装时应校正机座，加垫铁片、保持水平位置，然后拧紧地脚螺栓。 6、安装完毕后，必须先进行案验，待运行正常后，才允许正式使用。三、主要技术参数:T35-11系列轴流风机性能参数表: 机号转速(rpm)叶片角度风量（m³/h）风压（Pa）电机噪声dB（A）重量Kg型号功率2.82900151649152YSF-56220.127015.52021671697215252685174YSF-63120.187330292118674353202232YSF-63220.25751714501582638YSF-50140.0255514.52010864357251346445930146448YSF-50240.046035160530623.152900152339192YSF-63120.187418203070214YSF-63220.257619253810220YSF-71120.377720304141237  78354545294YSF-71220.5579145015116948YSF-50140.0255921.520153753YSF-50240.046116.5251905556230207259YSF-56140.06631735227374YSF-56240.0965173.552900153367241YSF-71120.3776342044262720.5579.5.525548427980305965300YSF-80120.758126356542373YSF-80221.18229145015168061YSF-50240.046120.520220868YSF-56140.06632125273770YSF-56240.0965302977756635326593YSF-63140.12682242900154806310YSF-71220.557929.5206316345YSF-80221.180332578263548330851338084359336474YF90S-21.58538145015240677YSF-56240.09652520316386YSF-63140.126726253920886830426395YSF-63240.186927354687119YSF-71140.2570284.5145015342798YSF-63140.126828204504110YSF-63240.187029255881113YSF-71140.257130306070121YSF-71240.3772313566581507351450154700122YSF-71140.257138206178135YSF-71240.37733925165513874308327149YSF-80140.557541359133185YSF-80240.75764496015314253YSF-80260.37624420412959642551176165305566656635610481685.61450156595151YSF-71240.377350208667169YSF-80140.5575522510379174YSF-80240.7577553011682186YF90S-41.1775935128122327996015436267YSF-80260.376453205370746625710176673077248169358471101716.31450159393192YSF-80240.7577712012345214YF90S-41.179752515297220YF90L-41.580783016639236813518250294YF100L-42.2829296015621984YSF-80260.3768692081739470251012896713011016104YF90S-60.757274.5351208212874  机号转速(rpm)叶片角度风量（m³/h风压（Pa）电机噪声dB（A）重量Kg型号功率7.114501513444244YF90L-41.580882017670272YF100L1-42.2811022521895279823023815300YF100L2-43831063526120373YF112M-4484111960158902108YF90L-60.757284.52011700120742514498123753015766131763517296164YF90S-61.17887.5814501519235310YF100L1-42.2821252025280345YF112M-44831342531325354843034073380YF132S-45.5851593537070474YF132M-47.5861729601512733136YF90S-60.7574107.52016733151YF90S-61.176110.52520735155YF100L-61.5771243022556167783524739208YF112M-62.27913699601518132172YF100L-61.5781552023830191YF112M-62.2791672529529196YF132S-63801853032119211813535227263YF132M1-6482195109601524874213YF112M-62.2791982032691236YF132S-63802162540508242YF132M1-64812263044062261823548326324YF160M-67.58328311.29601534944267YF132M1-64832652045927297YF132M265.5842762556909304YF160M-67.5853223061091337863567892407YF160L-61188352 四、外形及安装举例: 机号D1D2D3D4M1M2M3M4HLN-d14-d22.82853153403451752102302602202606-φ104-φ123.153203503753801902352703003403808-φ104-φ123.553603904154202302752903302603308-φ104-φ1244054354604652502953303702903508-φ104-φ124.54604905155252052503804203303108-φ104-φ1255105405805852402904104503503608-φ104-φ145.6 47060063064027032545049039040010-φ104-φ146.364067070072032038049054044047010-φ104-φ147.172076080081033039565070049049012-φ124-φ14881085089090038047572077055056014-φ124-φ189910950990100044053580085061063014-φ124-φ1810101010501090110051562589095667073016-φ124-φ2211.211301170121012305806951040110675083016-φ144-φ22 注：壁式安装不带安装脚1.安装前应详细检查风机是否有损坏变形，如有损坏变形待修理妥善后，方可进行安装。2.安装时要注意检查个联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。3.联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。4.在风机风口端必须装集风器，并希望安装防护网。5.在风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。6.安装完毕后，必须先进行试验，待运行正常后，才允许正式使用。 五、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。

FAG系列隔爆型防爆壁式排风扇  一、概述:         FAG系列隔爆型防爆壁式排风扇（以下简称排风扇）其防爆性能按GB3836.1-8《爆炸性环境用防爆电气设备通用要求》、GB3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定制成隔爆型。防爆标志为d II BT，适用于II类，A、B级T1、T2、T3、T4，组成可燃性气体与空气形成的爆炸性环境。本品具有防爆性能可靠，风量大，噪声小。耗电省等优点。并已经国家法定的防爆检验单位安全检验合格。 二、主要技术参数: 型号规格风叶直径mm风量m³/min额定电压V电机功率W转速r/min安装孔尺寸mmFAG-30030070220/3801201450285×285FAG-400400801801450385×385FAG-5005001152501450640×640FAG-6006001603701450740×740 三、安装与使用:①、    首先检查框架、风叶有无变形，扇叶转动是否灵活，有无摩擦现象。检查所有紧固件是否齐全、拧紧、应有防爆合格证编号。②、    线路电压必须与电机上额定电压相符。③、    用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于5MΩ,则应用用烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5 MΩ。④、    必须配用小型防爆开关作电源开关，或将普通开关安装于室外无爆炸性危险的地方。⑤、    接电源的电缆外径应与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间、密封圈与出现咀间无间隙，否则将失去隔爆性能。⑥、    装配时应保证防爆间隙小于0.2mm，更换电机轴承的润滑脂，其润滑脂牌号为ZG-2H复合钙基润。⑦、    防爆电动机非接线部分不可随意拆卸，接线时，打开接线室的盖，穿入引线接到端子上，接好后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不能窜动。⑧、    使用中的排风扇应经常清扫电机上粉尘及其它积聚物，以免影响散热。⑨、    长期不用的排风扇重新使用时，应按说明书再检查一遍，合适后方可使用。注意：安装时，注意隔爆面。装配时隔爆面须涂204-1防锈油脂。所有防爆面不得有损伤或锈蚀，否则将失去防爆性能，如有损伤或锈蚀现象需按《防爆电气设备防爆面缺陷处理的规定》进行修补。 四、订货须知:●    定货时请详细注明隔爆型防爆壁式排风扇的规格及数量等；●    如有特殊要求、请另行注明；

DWT(BDWT)系列(防爆)低噪声屋顶轴流风机  一、风机特点: ◆ 规格形式多，应用范围广：可根据使用场合及风量、压力和噪声的不同要求，选用以下三种形式的风机：◆ 轴流式屋顶风机：型号为 DWT-Ⅰ型，适用于中低压、大流量的使用场合。根据用户需要还可以设计成双向可逆式送排风, 即具有正反工况等效特点的风机, 如DWT-V型◆ 离心式屋顶风机：型号为DWT-Ⅱ型，DWT-Ⅲ型二种型式，适用于风量较小而压力要求较高的场合;◆ 无电机涡轮排风机：型号为DWT-Ⅳ型，是一种由室内外空气差驱动特殊弧型叶片随轴心转动从而排出室内空气理 想的节能通风装置。◆ 效率高，噪声低：本风机采用先进的CAD软件，经多目标优化设计而成。DWT-Ⅰ 型系列机号中 12#-24# 共八种机号风机，采用改变转速、角度和叶型的方法，扩充性能参数范围以满足不同使用工况的需要，达到风机与系统区配，以 利实现节能和降噪；◆ 运转平稳、寿命长：本风机的转动惯量小，动平稳精度高, 运转平稳，且各项性能指标的企业内控标准中的要求均高于风机行业标准，确保该风机在同行中处领先地位；◆ 适用面广：本风机可以根据使用要求，制作成防爆型、防腐型、适用于易燃、易爆及有腐蚀性气体的场合的强制排风；◆ 本产品多次经省市技术监督检测合格，用户可放心选用。 二、风机型号结构说明:1、DWT-I轴流式屋顶风机直径自Φ300-Φ2400mm，共十七种机号；DWT-II离心式屋顶风机有Φ300-Φ1000mm九种机号；DWT-III离心式屋顶风机直径自Φ280-Φ800mm，共十种机号;DWT-IV无电机涡轮排风机有14"、20"和27"三种机号，且还可以根据用户需要提供其它机号； 2、各种型号的风机结构可参阅总装图，它由叶轮、风筒、风帽、传动部件、活页风门、安全网等部件组成； 3、风机传动形式：DWT-I型风机Φ≤2200mm采用电机直联传动，如用户根据使用场合需用皮带传动，本公司亦可按要求生产，Φ≤2200mm以上采用皮带传动形式，也可采用减速器传动形式，活页风门有重力式、电动式和手动式三种：DWT-II、DWT-III型屋顶风机，采用电机直联传动； 4、屋顶风机应用比较广泛，故有多种使用需求。本公司可按用户不同的技术参数要求进行研制、开发和外形结构的改进； 5、风机送排风压力高于600Pa应采用离心式风机；压力在400Pa-600Pa应采用混流式通风机；压力低于400Pa以下应采用轴流式通风机。外界自然风较强或室外温差较大时，可采用无电机涡轮排风机； 6、特点说明：防鸟网、安全网、活页风门做为风机的附件不包括在风机中，若不注明我厂不予供给。 三、风机主要技术参数:DWT-I、BWT-I系列低噪声防爆轴流屋顶通风机 序号 机号 功率(kw)电压(V)风量(m3/h)13#0.09380178424#0.25380480035#0.55380930046#0.753801602557#1.53802035068#1.53802520079#2.238034340810#2.238042300911.2#3.0380460001012#5.5380540001114#7.5380680001215#1138074000 DWT(BDW-II)玻璃钢离心式屋顶风机  序号 型号 机号 功率(kw-P)电压(V)风量(m3/h)1BDW3BDW4FDW3WD4WS3#0.55-4380125323.5#0.75-4380199034#1.1-4380267744.5#1.1-4380451455#2.2-4380611366#1.5-6380733877#3-63801192588#5.5-638016708 DWT(BDW-III)玻璃钢离心式屋顶风机  序号 型号 机号 功率(kw-P)电压(V)风量(m3/h)1BDW-87DF3-90-1A WS-85-6BDW-87-3JZWTBJWT2.8#0.55-2380230023.15#1.1-2380347033.55#2.2-2380493044#0.55-4380403054.5#1.1-4380547065#1.5-4380864075.6#0.75-6380846086.3#1.5-63801176097.1#2.2-638016170108#4-638025020 四订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。

CBF(BAF)系列厂用隔爆型防爆轴流风机 一、适用范围:       CBF(BAF)系列厂用隔爆型防爆轴流风机适用于II B级T4组及以下级别、组别的爆炸性气体混合物（1区和2区）场所，作为厂房、仓库通风换气或加强暖气散热之用。      本系列产品工作条件为：交流50Hz、电压220V/380V，无重腐蚀和显著粉尘的场所。      本系列产品还可根据用户要求增设安装架。      本系列产品符合防爆标志Exd II BT4要求。二、结构:     本系列产品由防爆电机、叶片、风筒等部分组成，叶片由铝板制成，风筒用钢板与型材加工焊接而成，电源引线导用钢管布线和电缆布线均可，壳外设有接地螺钉。（注：MBF为BAF改进型，其安装尺寸等同于BAF）。三、主要技术参数:产品型号直径（mm）功率（kw）主轴转数rpm角度风量（m³/h）电缆外径/螺纹mm/G〞额定电压（V）CBF-3003000.18145020°2280φ10~φ143/4380/220CBF-4004000.3714502880CBF-5005000.5514505700CBF-6006000.614508700CBF-7007001.1145010200CBF-7507501.11450 10320  四、外形及安装举例:    尺寸型号Bφ1φ2φ3φ4CBF-300315310330350380CBF-400315410400450485CBF-500315510530550585CBF-600315610630650685CBF-700350710735765790CBF-750350760785815840五、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸

DZ系列低噪声节能轴流风机一、适用范围及用途:(B)DZ系列(防爆）低噪声轴流风机，采取从声源入手，低转速，高压力系数的设计方法，研制成大弘长、空间扭曲，倾斜式宽叶片，使其在低速驱动的前提下，达到所需风量、风压的目的，具有效率高、振动小、运转平稳等特点。本系列产品广泛应用于工矿企业、民用建筑的壁式排风，岗位送风、管道通风、屋顶通风机等，应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统，经大量用户实际使用证明和专家鉴定，给予高度评价．二、主要技术参数: 类别型号风量全压转速电机容量噪声重量  管道式2.2C4002914500.02554113C16003914500.0663.514.54B4000989600.2564.5284C520014914000.556618.55A6000787200.256436.55B70001129600.37703.655C750017714000.7575436A9500887200.5569467A150001377201.172808A220001577201.5779810A38000216720383116  三、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如需订购防爆型请说明。

XBDZ(DFBZ)低噪声新型壁式轴流风机一、适用范围及用途:XBDZ(DFBZ)低噪声新型壁式轴流风机采用模压铝合金叶轮，低噪声风机专用电机直联传动；整体制成方形，外形美观，墙体预留方孔简单，安装方便；出风口装有自垂百叶，以防止室外雨水和自然风向室内倒灌；具有明显的安装牢固、振动小、噪声低、运行平稳等优点，广泛适用于工矿企业，民用建筑、体育馆、各种娱乐场所的壁式排风。本系列风机可根据客户要求配用单相电机，需在订货时予以说明。二、风机主要参数表: 机号 转速(rpm)风量(m3/h)全压(Pa)功率(kw)噪声dB(A)2.81450950410.04≤551230450.04≤601650580.06≤603.214501720560.04≤611940620.06≤622250680.09≤633.614502010650.06≤622480730.09≤633370760.12≤634.014503540890.12≤624080950.18≤6344701090.25≤634.5145045101140.18≤6458701210.25≤6563601390.37≤665.0145061701350.25≤6569201420.37≤6678901470.55≤685.69606400780.37≤697410820.37≤698060940.37≤706.39609760920.37≤70105701020.37≤70120001180.75≤72 机号 DLL1A×A B×B2.5258280255320×320370×3702.8288280255350×350400×4003.2328290265390×390440×4403.6368310285430×430480×4804.0408350325470×470530×5304.5458630335520×520580×5805.0510375350580×580640×6405.6570375350640×640700×7006.3640395370710×710770×770 三、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。

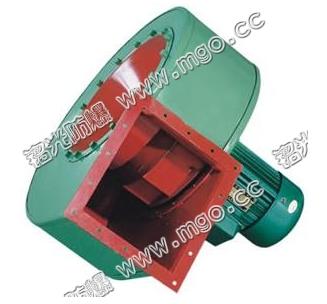

4-72-11、B4-72-11(防爆)离心通风机一、适用范围:4－72－11、B4-72-11离心通风机是高效率、低噪音中低压风机。本风机压力曲线平坦，使用范围广，结构完善，使用维护方便。 4－72－11离心通风机可作为一般工矿及大型建筑物的室内通风换气用，输送空气和其他不自燃的，对人体无害的，对铜材无腐蚀的气体。B4－72－11防爆离心通风机可作为易燃挥发性气体的通风换气用。气体内不允许有粘性物质，所含尘土及硬质颗粒物含量不大于150mg/m3。气体温度不得大于80℃。二、型式:风机代号 本系列风机为单吸入式；第一次设计。 4－72－11机号有№2.8；3.2；3.6；4；4.5；5；6；8；10；12；16；20十二个标准机号。 B4－72－11机号有№2.8；3.2；3.6；4；4.5；5；6；8；10；12十个标准机号。 风机传动方式为A式（№2.8～5）；C式和D式（№6～12）；B式（№12～20）四种。 每种风机可制成逆旋转或顺旋转两种形式。从电动机一端正视，叶轮按顺时针方向旋转，称为顺旋转风机，以“顺”表示；如叶轮按逆时针方向旋转，称为逆旋转风机，以“逆”表示。 风机的出口角度以机壳得出口位置表示：№2.8～12在出厂时均作成一种形式，用户根据需要安装成所需角度。订货时不需注明。№2.8出风口位置调整范围是0°～225°，间隔45°；№3.2～5是0°～225°, 间隔22.5°；№6～12是0°～180°, 除№12间隔15°外，其余机号均为22.5°；№16～20出风口位置制成固定的三种：0°、90°、180°，不能调整，订货时须注明。三．供货范围风机一套，地脚螺栓全套，联轴器一套。 三、订货须知:●    定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；●    如有特殊要求、请另行注明或提供图纸。
