型号 FD-IRS50(红外灯） FD-IRS60（白光灯） 有效像素 PAL :510(H)X582(V) NTSC :752(H)X582(V) 解析度 600 TV Lines 同步系统 内同步 视频输出 1.0Vp-p Composite. 75 Ohms 信躁比 大于48db 最低照度 0.5 Lux at F2.0 w/o LED, 0 (zero) Lux with LED 背光补偿 Automatic 白平衡 自动调节（3200K-9200K） 躁点 0.005% OSD菜单 镜头选择、快门、宽动态、背光补偿、隐私权、位移侦测、日夜切换、彩色或黑白模式切换等等 快门速度 PAL : 1/50…1/100,000 sec NTSC : 1/60…1/100,000 sec LED 特性 30颗￠10红外灯 红外有效距离 20米-50米 电源 12V DC 镜头 标准配置 6mm  选配  6mm 8mm 12mm 16mm 工作温度 14ⅹ F … 122ⅹ F (-10ⅹ C … +50ⅹ C) 湿度 Within 90% RH 输出端口 DIY cable with BNC-Female for Video, DC Jack-Male for Power

型号 FD-IFS235 FD-IFS835 FD-IFS435 FD-IFS035 有效像素 PAL :510(H)X582(V) NTSC :752(H)X582(V) 解析度 420 TV Lines 480 TV Lines 540 TV Lines 600 TV Lines 同步系统 Internal 视频输出 1.0Vp-p Composite. 75 Ohms 信躁比 大于48db 最低照度 0.5 Lux at F2.0 w/o LED, 0 (zero) Lux with LED 背光补偿 Automatic 白平衡 自动调节（3200K-9200K） 躁点 0.005% 快门速度 PAL : 1/50…1/100,000 sec    NTSC : 1/60…1/100,000 sec LED 特性 48颗￠5红外灯 红外有效距离 35M  电源 12VDC / 1 Amp 镜头 标准配置 3.6mm  选配 4mm 6mm 8mm 12mm 工作温度 14ⅹ F … 122ⅹ F (-10ⅹ C … +50ⅹ C) 湿度 Within 90% RH 输出端口 DIY cable with BNC-Female for Video, DC Jack-Male for Power

*视频信号测试功能，超大高清液晶显示屏          *云台控制和测试功能，支持多种通讯方式和控制协议      *网线测试功能，可测试任意排序的网线             *视频信号发生功能，可独立输出1路视频测试信号        *RS485协议测试功能，可显示控制设备发出的RS485协议数据                                     *OSD菜单操作，简单便捷                                           *电池和电源双供电方式                            *低功耗,自动待机省电功能,可显示电池电量,          *可输出12V电源，

型号 FD-IRS280 FD-IRS880 FD-IRS480 FD-IRS080 有效像素 PAL :510(H)X582(V) NTSC :752(H)X582(V) 解析度 420 TV Lines 480 TV Lines 540 TV Lines 600 TV Lines 同步系统 Internal 视频输出 1.0Vp-p Composite. 75 Ohms 信躁比 大于48db 最低照度 0.5 Lux at F2.0 w/o LED, 0 (zero) Lux with LED 背光补偿 Automatic 白平衡 自动调节（3200K-9200K） 躁点 0.005% 快门速度 PAL : 1/50…1/100,000 sec NTSC : 1/60…1/100,000 sec LED 特性 30颗￠10红外灯 红外有效距离 夜视红外距离80米 电源 12VDC / 1 Amp 镜头 标准配置 6mm  选配  6mm 8mm 12mm 16mm 工作温度 14ⅹ F … 122ⅹ F (-10ⅹ C … +50ⅹ C) 湿度 Within 90% RH 输出端口 DIY cable with BNC-Female for Video, DC Jack-Male for Power

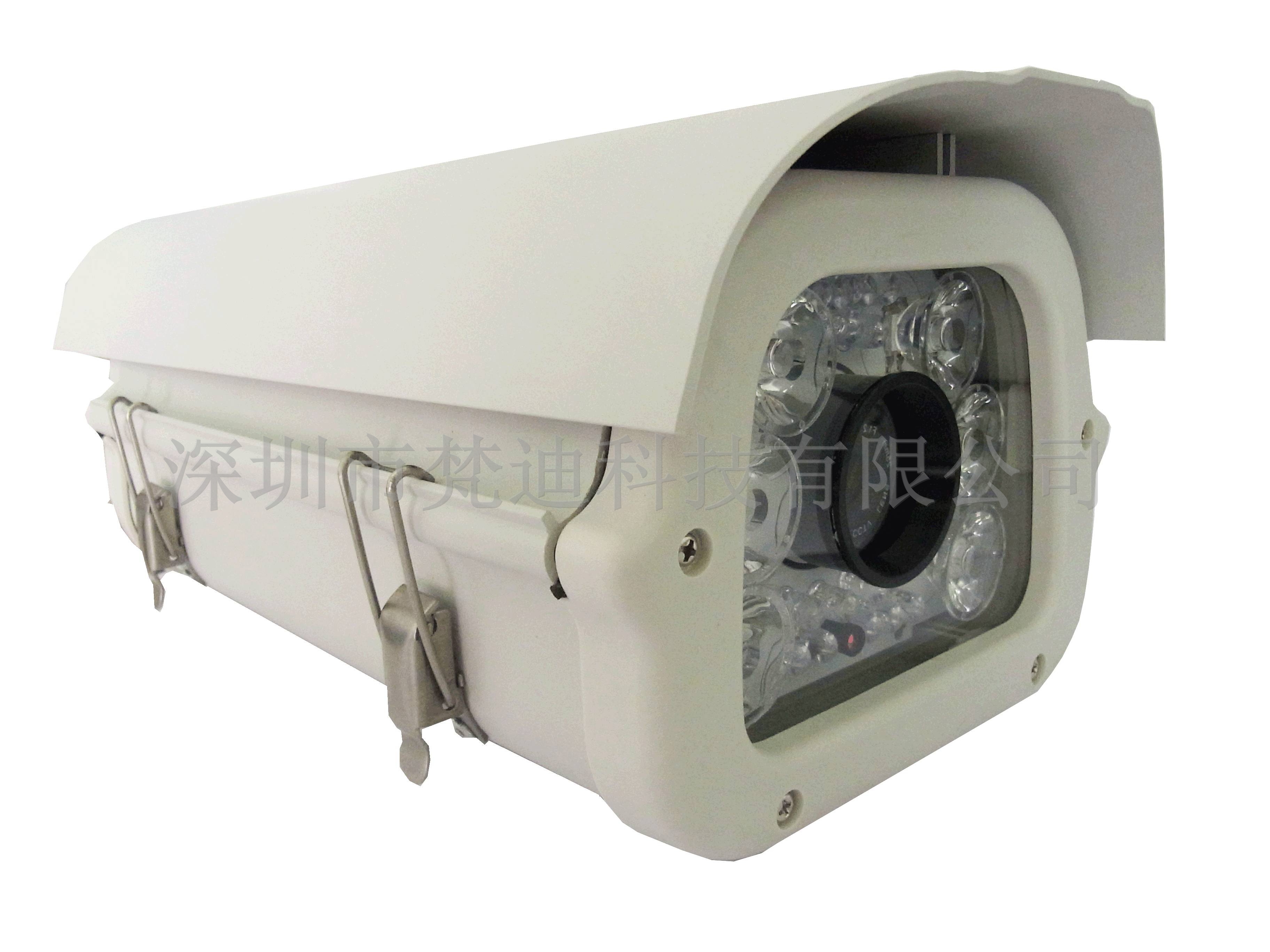

型号 FD-IRS212 FD-IRS812 FD-IRS412 FD-IRS012 有效像素 PAL :510(H)X582(V) NTSC :752(H)X582(V) 解析度 420 TV Lines 480 TV Lines 540 TV Lines 600 TV Lines 同步系统 Internal 视频输出 1.0Vp-p Composite. 75 Ohms 信躁比 大于48db 最低照度 0.5 Lux at F2.0 w/o LED, 0 (zero) Lux with LED 背光补偿 Automatic 白平衡 自动调节（3200K-9200K） 躁点 0.005% 快门速度 PAL : 1/50…1/100,000 sec NTSC : 1/60…1/100,000 sec LED 特性 30颗￠10红外灯 红外有效距离 夜视红外距离120米 电源 220V（带自动散热风扇） 镜头 标准配置 6mm  选配  6mm 8mm 12mm 16mm 工作温度 14ⅹ F … 122ⅹ F (-10ⅹ C … +50ⅹ C) 湿度 Within 90% RH 输出端口 DIY cable with BNC-Female for Video, DC Jack-Male for Power

型号 FD-IRS50(红外灯） FD-IRS60（白光灯） 有效像素 PAL :510(H)X582(V) NTSC :752(H)X582(V) 解析度 600 TV Lines 同步系统 内同步 视频输出 1.0Vp-p Composite. 75 Ohms 信躁比 大于48db 最低照度 0.5 Lux at F2.0 w/o LED, 0 (zero) Lux with LED 背光补偿 Automatic 白平衡 自动调节（3200K-9200K） 躁点 0.005% OSD菜单 镜头选择、快门、宽动态、背光补偿、隐私权、位移侦测、日夜切换、彩色或黑白模式切换等等 快门速度 PAL : 1/50…1/100,000 sec NTSC : 1/60…1/100,000 sec LED 特性 30颗￠10红外灯 红外有效距离 20米-50米 电源 12V DC 镜头 标准配置 6mm  选配  6mm 8mm 12mm 16mm 工作温度 14ⅹ F … 122ⅹ F (-10ⅹ C … +50ⅹ C) 湿度 Within 90% RH 输出端口 DIY cable with BNC-Female for Video, DC Jack-Male for Power

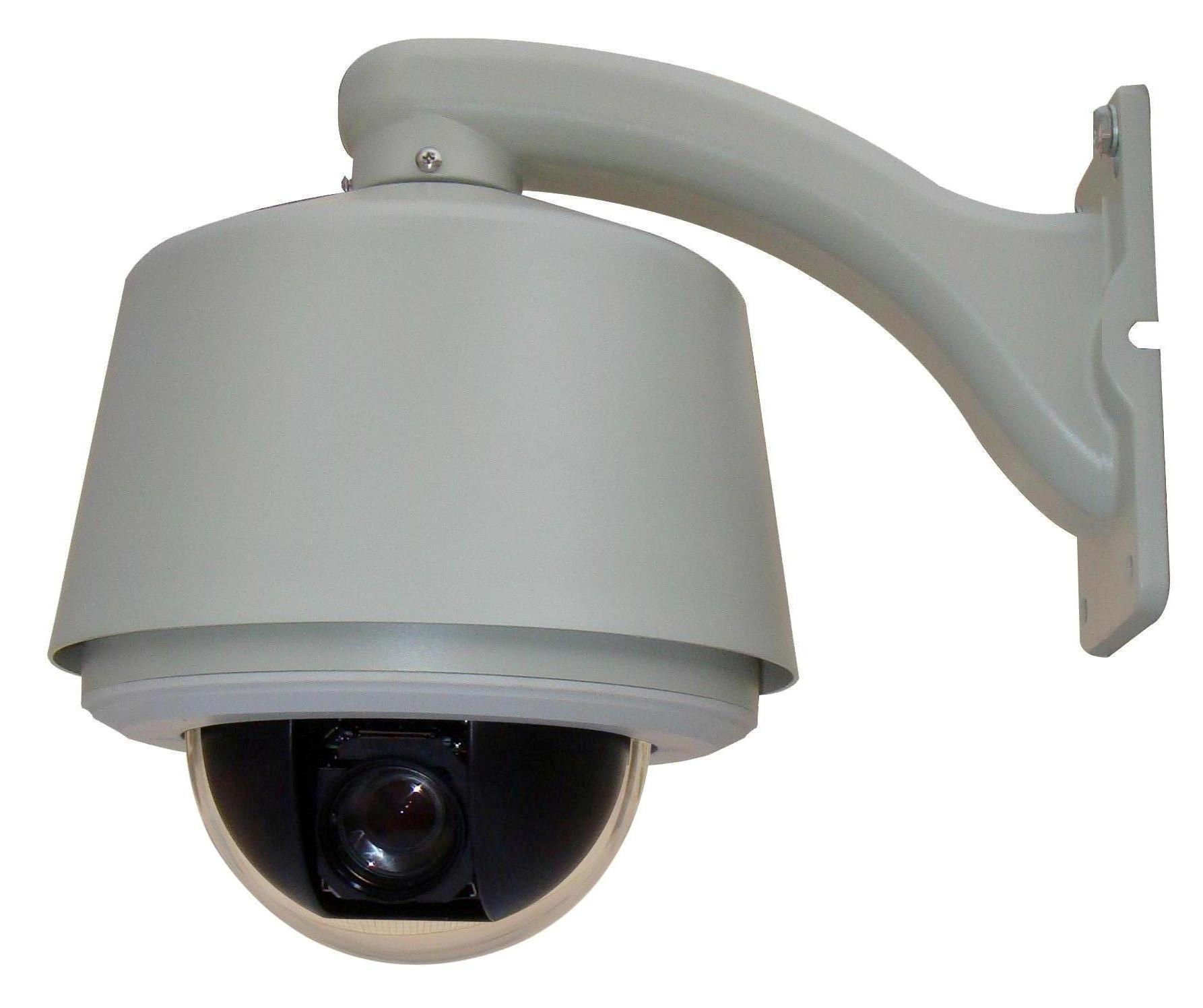

经济型高速球系列 Economic High Speed Dome: RA-SD110 Series       性能特点： Function&Feature: ■ 采用高性能数字DSP设计，性能稳定； ■ Adopt high-performance digital DSP design, performance stable; ■ 精密电机驱动，运转平稳、反应灵敏； ■ Precision motor drive, smooth running, sensitive; ■ 高精度预置点，画面定位准确； ■ High-precision preset,image position accurately; ■ 内部设置数据断电后不丢失； ■ Inner set data is not lost when power off; ■ 金属双层结构设计，防尘防水，内置恒温装置； ■ Metal double structure design, dustproof and waterproof, built in contrast temperature device;  ■ 自动识别国产、世林、LG、索尼、日立、三星等多种品牌型号的机芯； ■ Auto identify many kinds camera module, such as domestic, CNB, LG, Sony, Hitachi, Samsung and so on; ■ 球机电源，采用国内知名厂家定做电源。 ■ Power supply adopt domestic well-known manufacturers; ■ 自动识别PELCO-D和PELCO-P云台控制协议； ■ Auto identify the PELCO-D and PELCO-P PTZ control protocol; ■ 自动识别1200、2400、4800和9600的波特率； ■ Auto identify 1200,2400,4800 and 9600 baud rate; ■ OSD菜单功能：通过调用95号预置位，可以调出摄像机菜单进行参数设置； ■ OSD menu function: Can call camera menu and set the parameter through call 95 preset No.; ■ 看守位功能：无人控制30秒后，自动跑到预先设置好的看守位进行监控。 ■ Watching position function: Auto run to the watching position which set before and run monitor after 30 seconds nobody operate; ■ 开机动作设置：跑1号预置位、跑1号巡航组、跑2点扫描、跑360°全景扫描； ■ Starting up set: go No.1 preset, No.1 cruise group, 2 point scanning, 360°panoramic scan; ■ 每个预置点停留时间可设：3秒、4秒、5秒、6秒、7秒、8秒、9秒、10秒。 ■ Can set each preset position residence time:3s,4s,5s,6s,7s,8s,9s,10s; ■ 垂直实现180°自动翻，手动操作速度：水平0.01°-200°/秒，垂直0.01°-120°/秒； ■ Vertical realize 1800 auto-rotate, manual operate speed: level 0.010-2000/s,vertical 0.010-1200/s； ■ 预置点移动速度：水平200°/秒，垂直200°/秒； ■ Preset position moving speed: level 2000 /s, vertical 2000 /s ■ 128个预置点联动及8组巡视轨迹（可选256个预置位）； ■ 128 preset with 8 group scanning path(256 preset optional); ■ 采用国际先进的TVS防雷设计； ■ Adopt international advanced TVS lightning protection design; 技术参数： Technical Parameter: 水平旋转Level rotate 360º连续旋转；3600 continuous rotation 垂直旋转Vertical rotate 180º自动翻转；1800 auto rotation 手动水平速度Manual level speed 0.05º-200º/S； 手动垂直变速Manual vertical speed 0.05º-150º/S； 水平速度Level speed 200º/S ； 垂直速度Vertical speed 200º/S； 预置点数Preset 128； 巡航路线Cruise path 8组可编程路线，每组联动8个预置点（可定做16个）； 8 group programmable route, each group with 8 presets(can up to 16) 波特率Baud rate 2400/4800/9600可选；optional 协议Protocol PelcoP/PelcoD等协议；PelcoP/PelcoD protocol,etc 支持一体机Support camera module SONY、HITACHI、LG、CNB、CANON； 工作温度Working temperature 在-40 ~ 60 ℃(持续运转)；(continuous run) 工作湿度Working humidity 20 ~ 80%； 电器指标Power supply DC12V； 重量Weight 7.5KG 包装尺寸Measurement 285mm*340mm*515mm

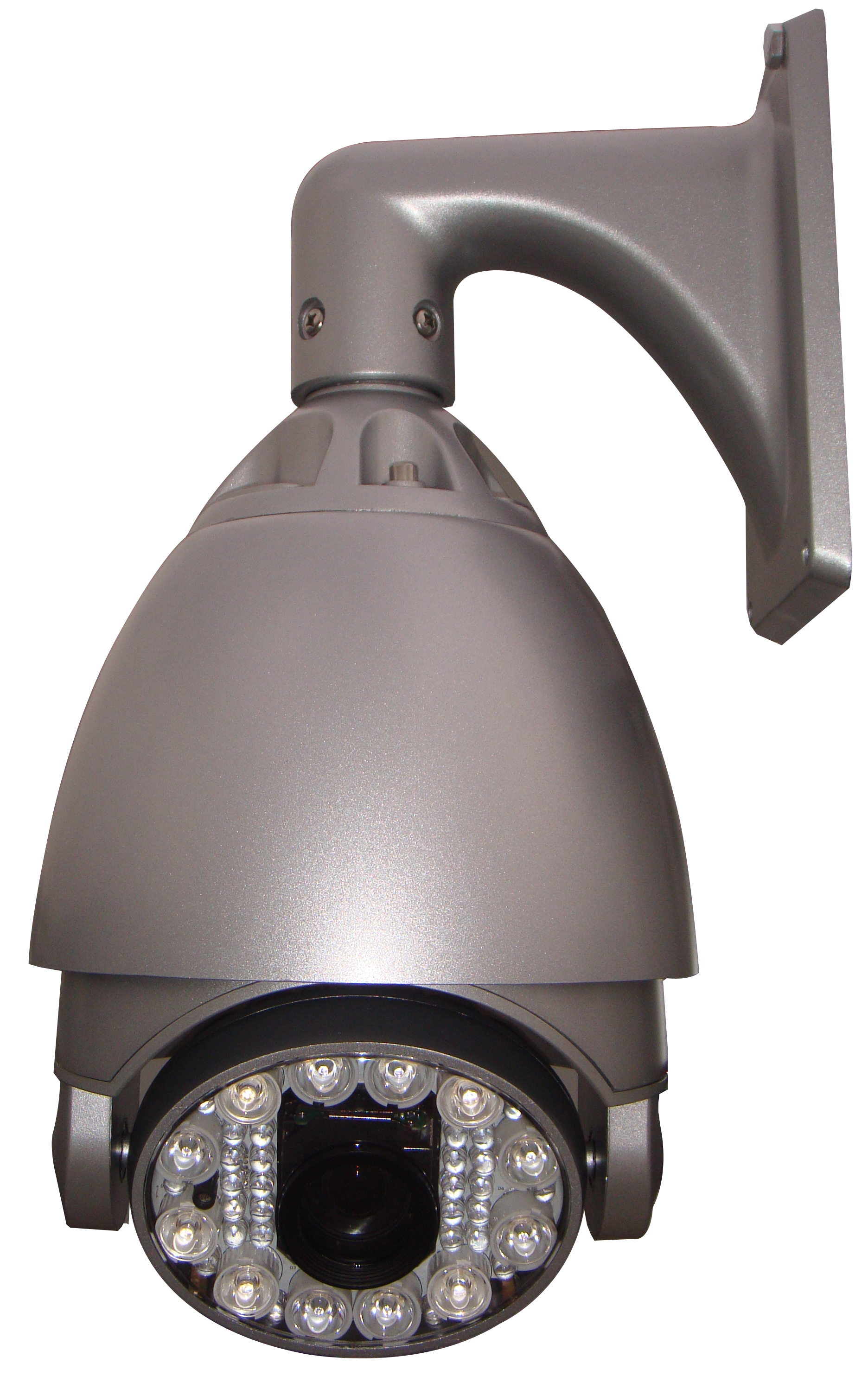

网络高速球系列 IP High Speed Dome Series   性能特点： Feature: ◆ 通过RJ45连接，所有控制和传输都通过网络完成，无须再布控制线； ◆ Link over RJ45, all control and transmit over web, no need arrangement control wire; ◆ 视频线支持D1高清晰MPEG4视频压缩，向下支持CIF、HalfD1格式； ◆ Video wire support D1 MPEG4 compression, support CIF, HalfD1 format; ◆ 系统集成Web Server,使用Web页面便可轻松实现远程监看、控制、设置； ◆ System integrate Web Server, easy realize remote monitor, control and setting by Web; ◆ 支持多种网络的远程升级，使维护轻松简便； ◆ Support various kinds Web remote grade up, simply maintain ◆ 支持多种无线传输，802.11g无线局域网、CDMA、GPRS ； ◆ Support various wireless transmission,802.11g wireless LAN, CDMA, GPRS; ◆ 支持动态IP地址，支持局域网、Internet（ADSL、有线通）； ◆ Support dynamic IP address, support LAN, Internet (ADSL, Cable modem); ◆ 支持多用户同时访问，多级用户密码权限管理； ◆ Support multi-user simultaneous access, multi-level user password and right management;  ◆ 前端支持Jpeg抓拍； ◆ Front-end support JPEG capture; ◆ 异常自动恢复功能，网络中断后可自动连接； ◆ Abnormal auto recovery function, auto connection after internet interrupt;  ◆ 视频遮挡、移动侦测、探头等报警功能(可设区域和灵敏度)； ◆ Video shield, motion detect, detector, etc alarm function( area and sensitivity can set); ◆ 网络自适应技术，根据网络带宽自动调整视频帧率； ◆ Network adaptive technology, adjust the video frame according the network bandwidth; ◆ 视频码率16Kbps-4Mbps连续可调，帧率1-30 (1-25)连续可调； ◆ Video code rate 16Kbps-4Mbps can adjust, frame 1-30(1-25) can adjust; ◆ 画面延迟小于200毫秒（局域网）； ◆ Image delay less than 200 millisecond (LAN); ◆ 采用高性能数字DSP设计，性能稳定； ◆ Adopt high-performance digital DSP design, performance stability; ◆ 精密电机驱动，运转平稳、反应灵敏； ◆ Precision motor drive, smooth running, sensitive; ◆ 高精度预置点，画面定位准确； ◆ High-precision preset,image position accurately; ◆ 内部设置数据断电后不丢失； ◆ Inner set data is not lost when power off; ◆ 金属双层结构设计，防尘防水，内置恒温装置 ； ◆ Metal double structure design, dustproof and waterproof, built in contrast temperature device;  ◆ 自动识别SONY、HITACHI、LG、CNB、CANON高解析低照度摄像机 ； ◆ Auto identify SONY, HITACHI, LG, CNB, CANON HD low illumination camera; ◆ 焦距 / 云台速度自动配匹； ◆ Focal length/PTZ speed auto matching; ◆ 垂直方向实现180°自动翻转连续监视，-3°to 93°无监视盲区； ◆ Vertical realize 1800 auto rotate continuous monitor, -30 to 930 no blind area; ◆ 手动操作速度：水平0.05°-300°/秒，垂直0.05°-250°/秒； ◆ Manual operate speed: Level 0.050-3000/S, vertical 0.050-2500/S ◆ 预置点移动速度：水平300°/秒，垂直300°/秒； ◆ Preset moving speed: level 3000/S, vertical 3000/S ◆ 128 个预置点联动及 6 组巡视轨迹，每组可联动 16 个预置点，每组每个预置点的停留时间任意设置 ； ◆ 128 presets linkage and 6 groups cruise path, each group linkage 16 presets, each grout each preset residence time can set freely; ◆ 两点扫描，扫描方向位置角度任意设置； ◆ Two point scanning, scanning direction, position and angle can set freely; ◆ 设置看守卫功能 ； ◆ Can set watching position function; ◆ 采用国际先进的TVS防雷设计； ◆ Adopt internal advanced TVS lightning protect design;  ◆ 球机上罩：高强度双层铝合金精铸上罩，耐高温、抗腐蚀 ；  ◆ Dome camera housing: high strength double aluminum alloy material, resisting high temperature, anti-corrosion;          ◆ 球机下罩：高等级光学球罩，透光率高，图像无失真 ； ◆ Dome camera transparent cover: high-grade optic cover, high transmittance, image without distortion;                       ◆ 安装环境：室内/室外可选 ，安装方式：壁装/吊装 ； ◆ Installation environment: indoor/outdoor is optional. Installation way: wall or lifting; ◆ 产品重量：7.5KG； ◆ Weight: 7.5KG 技术参数：Technical Parameter: 　 参数内容 Parameter H系列H series 视频Video  视频制式 Video Format 支持NTSC或PAL格式 Support NTSC or PAL format 视频压缩方式 Video compression H.264 帧率 Frame 25帧/秒（PAL制式），30帧/秒（NTSC制式）,向下可调 25FPS(PAL),30FPS(NTSC) 图像调节Image adjustment  亮度、对比度、色度、饱和度，图像质量级别调节 brightness, contrast, chromo, saturation, image quality grade can adjust 支持的分辨率 Resolution PAL D1：704×576 (HD)、Half D1：704×288、CIF：352×288 NTSC D1：704×480 (D1)、Half D1：704×240、CIF：352×240 平均占用带宽 bandwidth average occupied 200 kbps(分辨率352×288，25帧每通道) 200 kbps (resolution 352*288, 25f each channel) 画面延迟 image delay 小于200毫秒(局域网)

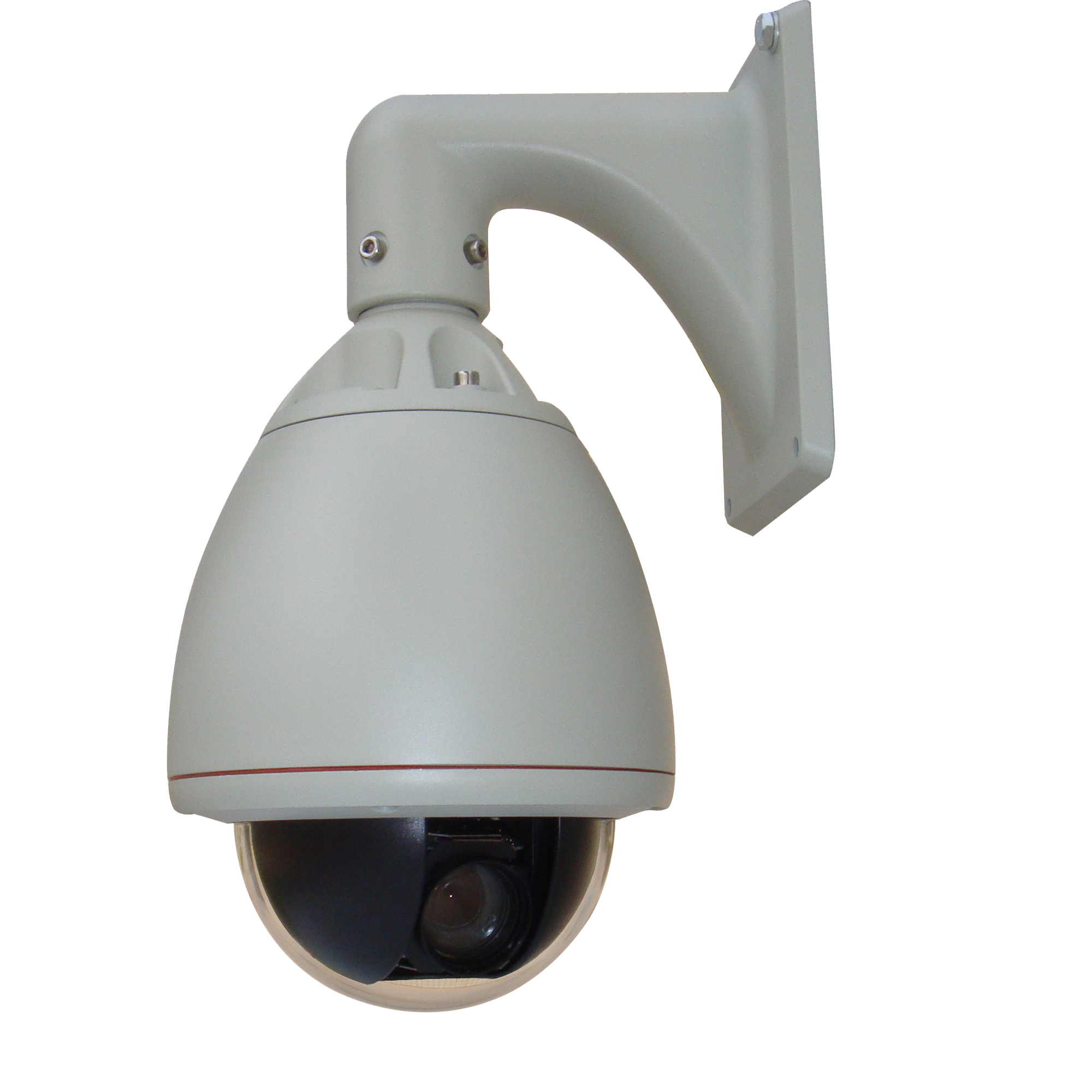

功能型高速球系列   性能特点： Feature: ■ 一体化集成设计，结构紧凑，可靠性高 ■ Integrated design, compact structure, high reliability ■ 采用快速分离驱动器，支持热拔插 ■ Adopt rapid separation device, support plug and play ■ 精密的电机驱动，运转平稳，反应灵敏 ■ Precision motor drive, smooth running, sensitive ■ 内置英文OSD屏幕菜单，通过菜单可设置球机参数和一体机参数 ■ Built in English OSD screen menu, can set the dome camera parameter and camera module parameter ■ 可选索尼、日立、三星、LG、CNB、优克，KPC和国产等多种变焦高清一体机 ■ A variety of zoom HD camera module is optional, such as Sony, Hitachi, Samsung, LG, CNB, YOKO, KPC and domestic   ■ 可根据客户要求添加相应一体机的协议 ■ Can add camera module protocol according the customer requirement  ■ 支持宽动态一体机 ■ Support WDR camera module ■ 一体机自动聚焦、自动白平衡功能 ■ Camera module zoom automatic with white balance automatic function ■ 背光补偿功能，有强光源的环境中可以看到所有的物体 ■ Backlight compensation function, can monitor all of the objects clearly under the strong illuminant environment ■ 水平360°连续旋转，无监视盲区 ■ Level 3600 continue rotate, no surveillance blind area ■ 云台速度与变焦镜头的深度成比例不断下降 ■ PTZ speed and the depth of zoom lens continuous drop in proportion   ■ 垂直93°，自动翻转180°后连续监视 ■ Vertical 930, keep monitor after auto rotate 1800 ■ 手控水平变速：0.01°-200°/S 垂直变速：0.01°-150°/S ■ Manual level speed:0.010 -2000 /S  Vertical speed:0.010 -1500 /S ■ 预置点移动速度：水平400°/秒，垂直400°/秒 ■ Preset moving speed: level 4000 /S vertical 4000 /S ■ 8条可编程巡航路线，每条联动8个预置点，预置点停留时间可进入菜单设置 ■ 8 lines programmable route, each line linkage 8 presets, can enter menu at the preset residence time  ■ 4条花样扫描（PTZ线路记忆） ■ 4 lines pattern scan(PTZ path memory) ■ 128个预置点、开机系统参数显示、球机ID显示、3D动作显示功能 ■ 128 presets, systems parameters, dome camera ID , 3D motion display function when power on ■ 上电后球机会自动激活预设的动作，上电动作可设定范围：无动作、预置点、巡航组、花样扫描 ■ Dome camera can activate the preset motion automatically when power on. Seed range: no motion, preset, cruise group, patter scanning  ■ 有键盘快捷键功能，巡航组无需进入菜单激活，比如调用65号预置位即可激活巡航 ■ With keyboard shortcut function. No need enter the menu to activate the cruise group. E.g. call 65 preset can activate cruise ■ 具有4种扫描方式（两点线扫、连续扫描、花样扫描、预置点扫描） ■ With 4 kinds scanning way((two point scan, continuous scan, pattern scan, presets scan) ■ 兼容多种控制协议、波特率： 1200/2400/4800/9600可选 ■ Compatible with many kinds of control protocols, baud rate: 1200/2400/4800/9600 optional ■ 具有报警7路输入和继电器2路输出功能 ■ With 7 channel alarm input, 2 channel relay output function ■ 采用IP66标准的全天候防护罩，内置自动恒温装置 ■ Adopt IP66 standard all-weather housing, build in contrast temperature device    ■ 采用TVS板防雷技术，有效防止6000V以下雷电 ■ Adopt TVS lightning protection design, effectively prevent lightning under 6000V 技术参数：Technical Parameter: 信号制式 Signal System PAL/NTSC 旋转速度Rotate speed 水平(Level)0.01°~200°/S；垂直(Vertical)0.01°/S~150°/S 预置点速度Preset speed 水平(level)400°/S，垂直(vertical)400°/s 旋转角度Rotate angle 水平0°~360°连续旋转；垂直0°~90°带自动旋转 level 0°~360°rotate continuous; vertical 0°~90°with auto rotate 预置点Preset 128 自动巡航Auto cruise 8条，每条联动8个预置点 8 lines, each line linkage 8 presets 花样扫描Pattern scan 4条，总共记忆时间6分钟 4 lines, total record 6 minutes 报警输入 Alarm input 7路 7 channels 报警输出 Alarm output 2路 2 channels 控制方式Control way RS485总线控制 RS485 bus control 通信波特率 Baud rate 1200bps、2400bps、4800bps、9600bps 地址码范围Address range 0~255 输入电压Voltage input 12DC-24VAC，DC不分正负极 12DC-24VAC,DC (no positive and negative) 功耗Power consumption 20W(不带加热器)/50W（带加热器） 20W(no heater)/50W(with heater) 工作温度Working temperature -25°C~70°C（不带加热器）/-50°C~70°C（带加热器） -25°C~70°C（no heater）/-50°C~70°C（with heater） 球罩尺寸Housing Size 6寸 6” 产品重量 Product Weight RA-SD668PB:7.75KG；  RA-SD668AB:7.5KG；  RA-SD668SB:7.0KG；  RA-SD668X:3.5KG 外箱尺寸 Carton size 285mm*340mm*515mm （outdoor dome camera）                                                                          240mm*250mm*360mm （indoor dome camera)

型号 FD-IRS320 FD-IRS340 有效像素 PAL :510(H)X582(V) NTSC :752(H)X582(V) 潜水深度 30米水深 解析度 420 TV Lines 540 TV Lines 同步系统 Internal 视频输出 1.0Vp-p Composite. 75 Ohms 信躁比 大于48db 最低照度 0.05 Lux at F2.0 w/o LED, 0 (zero) Lux with LED 背光补偿 On 白平衡 自动调节（3200K-9200K） 躁点 0.005% 快门速度 PAL : 1/50…1/100,000 sec NTSC : 1/60…1/100,000 sec LED 特性 12颗 ￠5 IR LED 红外有效距离 15米（根据水质决定） 电源 12VDC / 1 Amp 镜头 标准配置 6mm  选配  8mm / 12mm /16mm 工作温度 14ⅹ F … 122ⅹ F (-10ⅹ C … +50ⅹ C) 湿度 Within 90% RH 输出端口 DIY cable with BNC-Female for Video, DC Jack-Male for Power
