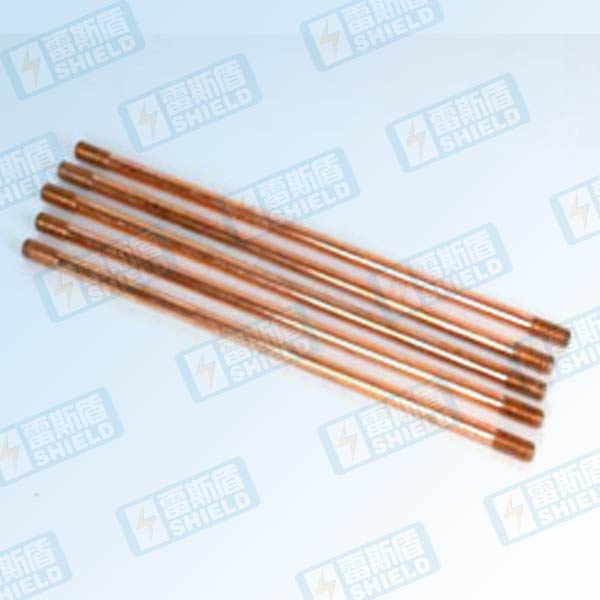

LSD-电镀铜接地极 一、产品介绍 LSD-电镀铜接地极是采用特殊的电铸技术将99.9%的纯铜均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合（如两者结合不密，在通电的情况下，会产生原电池反应，阳极金属铁发生氧化反应变成铁离子流失，反而加快钢芯受蚀）。它具有铜层厚（0.25毫米以上）、粘合度好、不剥离（可轧制螺纹）等特点。它的优点是抗拉强度大（高大600牛顿/平方毫米），耐腐蚀性强（可保证使用寿命在50年以上），有恒定的低电阻及良好的可塑性，既有与铜等同的性能又兼有钢材特性。 LSD-电镀铜接地极深埋地下后无论是自然腐蚀还是电化学反应，都有极强的保护性。LSD-电镀铜接地极与接地连线采用我公司生产的热熔焊粉进行放热焊接，使接地装置完全处在铜的保护之下，成为真正的免维护接地装置。 LSD-电镀铜接地极配有同轴连接器、驱动头和钻头等配套件。根据不同地质及使用要求可以通过采用黄铜同轴连接器(连接螺栓)连接，任意增加LSD-电镀铜接地极的长度。项端采用驱动头（连接螺栓）连接，供LSD-电镀铜接地极打深时打击使用。末端采用特制钻头（连接螺栓）连接，以便于将棒打深。广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。 图1产品组合分析 图2 LSD-电镀铜接地极 产品图附注:（图1）中：左为LSD-电镀铜接地极组合图，右为长度1米（一端尖）HT-电镀铜接地极。LSD-电镀铜接地极（见图2）底端既可连接（图4）钻头，又可用（一端尖）HT-电镀铜接地极。另一端可连接（图3）中的驱动头。 在发达国家，电镀铜材料由于具有良好的导电性能、较高的机械强度、尤其是外部包覆的铜层具有良好的抗腐蚀性能，已被广泛地应用于接地装置中。美、英、德等国家在有关标准中都规定接地体、接地线均可采用电镀铜复合材料。在我国，接地装置的防腐蚀性和可靠性已日益引起重视，采用电镀铜复合材料替代 　　LSD-电镀铜接地极是在借鉴国外技术的基础上研制开发的，具有导电性好、阻值低、耐腐蚀性强、、安装方便、电气连接性能好等优点，可广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中，也可用于计算机等电子设备的接地系统，并可与接闪器（避雷针、避雷线）及引下线组成防雷接地装置。 LSD-电镀铜接地结构 主棒：接地极选用优质冷拉元钢，用专用设备外镀紫铜（厚度为0.25MM，含铜量99.9%），以保证其具有优良的导电性能和机械强度,该产品具有优良的防腐蚀性能。 连接管：棒与棒之间可以采用铜制连接管连接，具有最佳的防腐效果。棒与棒之间接触紧密，在将接地棒打入地下或采用驱动钻钻入地下时驱动力直接作用于接地极。分为螺纹连接和非螺纹连接。 驱动头：由高强度合金钢制成，可以保证驱动力顺利打入地下。 合金尖端：保证在复杂地质条件下打入地下。 二、产品优点： 1、制造工艺独特：采用国内首创的电镀生产工艺，实现铜与钢之间的分子结合。可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。　　 2、防腐特性优越：复合介面采用分子结合，无残留物，结合面不会出现腐蚀现象；耐腐蚀性强，使用寿命长（大于30年），减轻检修劳动强度。 3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。 4、广泛实用性：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。 5、连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。 6、安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。 7、提高接地深度：特殊的连接传动方式，可深入地下35米，以满足特殊场合低阻值要求。 8、建造成本低：对比传统上采用纯铜接地棒、接地带的建造方式，成本大幅度下降。 LSD-电镀铜接地极主要技术参数 铜层最薄厚度≥0.25mm  抗拉强度≥600N/mm2  平直度误差≤1mm/m  铜层可塑性：接地极（线）弯曲90度时，折角内外缘无裂缝现象 铜层最薄厚度≥0.25mm  抗拉强度≥600N/mm2 可以按要求的长度连接接地极，接地极可以深入地下30米，而不受任何可能增加土壤电阻率及接地电阻的气候条件(如霜和干旱)的影响。 三、型号/规格： LSD-电镀铜接地极分标准型和组合型两种结构：标准型：单根LSD电镀铜接地极，一端切削60度角，另一端切平且截角。组合型：由多根LSD电镀铜接地极，通过螺纹连接器连接而成的接地体。用于深度接地，最深可达35m。单根LSD电镀铜接地极两端均滚圆搓牙，且截平倒角，以便提供插入大地时施加的受力面。

放热焊接介绍： 一、产品性能与特点：热熔焊接(放热熔焊)是利用放热熔剂化学反应作为热源,产生高温并通过熔模而达到焊接目的的焊接方式,它无需外界能源,是金属导体焊接的最佳方法。能将铜和铜，铜和钢等相同或不同金属之间完全熔接，达到分子的真正结合，从 而使防雷接地装置成为永久性的免维护装置。 二、放热焊接的优点： 1、 熔接点的载流能力（熔点）与导体相同，具有良好的导电性能，经检测，焊接前后的直流电阻比率变化率接近与零。这是任何一种传统连接方式无法比拟的。 2、焊接点是分子结合，永久，不老化。 3、焊接点象铜一样不受腐蚀影响。 4、熔接点的载流能力（熔点）与导体相同，具有良好的导电性能，经检测，焊接前后的直流电阻比率变化率接近与零。这是任何一种传统连接方式无法比拟的。 5、操作方便，简单。无需专业人员。 6、装备简单、轻便，携带方便，操作方便。三、熔模、辅助工具 1、熔模：放热焊模具采用石墨材料制作，做工精细，设计独特，保证高性能、高寿命。模具的设计保证熔化的焊剂可以在腔体内自由流动，并且可以很容易将模具与焊接好的连接点分离，使得模具寿命提高。‘雷斯盾’热焊模具平均可焊接50次以上，若焊点简单，操作仔细可以使用100次以上。我们可以根据客户以及现场焊接的需求，配备各种类型的便于操作的模具夹。 模夹用来开合模具，‘雷斯盾’公司有专门生产的与模具相对应的模夹。 2.、辅助工具：放热焊接操作过程中，有以下辅助工具：喷灯：用来对熔模除湿、预热，以加强焊接质量；模夹：熔模对位好之后，用模夹来夹紧、固定模具，以便焊接顺利进行；马弓：起到辅助固定作用；高温手套：防止手烫伤；点火枪：引燃焊粉；铜刷：去除模具型腔杂质；毛刷：给焊接好的焊点刷防腐特殊处理用；防火泥：当模具磨损或间隙过大时，可用防火泥密封；工具箱：用来装焊接所用的工具，便于管理工具存放；螺丝批：操作中起到辅助性作用。 四、常用产品规格 名称 型号 规格热熔焊剂 LSDHJ 65# 90# 115# 150# 200# 250# 热熔模具 LSD-MJ 1# (≤90#焊剂) 2# (90#焊剂≥≤200#溶剂) 3# (200#焊剂≥≤300#溶剂) 五、应用范围 1. 防雷接地及浪涌保护。 2.电气设备接地工程处理。 3.石油化工工程建设。 4.铁路、高速公路、机场建设。 5.智能化大厦建设。 6.阴极防腐保护。 六、操作程序 把导体和熔模清除干净（如果潮湿还必须烘干）,将导体置于模具下并作下接触试验。 将要焊接的两种导体放入熔模，对应好位置。 夹紧熔模，放下金属隔离片，封住流通口，不让反应前的熔焊剂流入型腔。 把放热焊剂倒入熔炉种，在模具口处撒一些初始引火粉，盖好模具顶盖。 用点火枪点燃引火粉，熔焊剂在模具中作出安全的放热反应。 热熔反应完成后，10-20秒，即可开启模具，用工具将导体取出，并去除熔渣。 七、焊接示意图： 八、焊接好的成品： 可根据用户需求定制不同规格和型号的模具，以实现达到用户理想。 九、使用注意事项 1、施工操作前，必须保证被焊接件无污物，熔模熔腔和型腔内无上次焊接时留下的焊渣块或焊渣粉末。 2、施工操作前，必须使用喷火炬（或瓦斯喷灯）烘干被焊接件和熔模，使其尽可能的不含水分。 3、施工操作中，点火之前，必须保证盖上熔模盖，且熔模闭合处无开缝。 4、施工操作中，点火之前，必须保证被焊接件焊接点位于型腔中心。 5、施工操作时，现场 1.50米 范围之内，不得有无关人员停留。 6、施工操作时，现场 1—— 2米 范围之内，不得有易燃物品摆放。 7、操作人员必须戴上有一定隔热效果的工作手套。 8、操作人员不得面对于熔模开口处操作施工。 9、点火时，一旦引燃粉被引燃，操作人员必须立即离开熔模至少 1.50米 。 10、当放热焊剂反应结束后，任何人不得直接接触熔模和被焊接件。 11、当放热焊剂反应结束后，须待熔模和被焊接件自然冷却 10——20秒，使用老虎钳（或相似工具）从熔模中取出。 12、对被焊接件进行绝缘处理，必须待导线完全冷却之后方可进行。

BST型低电阻接地模块 一、产品概述： BST系列接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，相对于降阻剂来说，施工更方便，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。 BST系列非金属接地体执行企业标准：Q/CD-2004 本产品经国网武高所检测，雷字2008第14号文件，送检项目完全合格，并完全按企业标准生产。二、性能特点： 1) BST 系列接地模块采用稳定的非金属材料作为模块的导电介质，其导电性不受季节影响； 2) 能吸湿保湿、接地电阻低，能保持与土壤有效接触，接地电阻低而且能保持长期稳定； 3) 大电流冲击后阻值不增大，也无变硬；、发脆、断裂现象； 4) 在高土壤电阻率地域接地，能有效地降低接地电阻； 5) 接地电阻受季节影响小，阻值能保持长期稳定。 6) 安装简便，不受气候和地质条件的影响。 7) 耐腐蚀、无毒、对环境无污染、使用寿命长。 BST系列接地模块内置金属电极，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。三、技术指标：型 号 外形尺寸 mm 质量 kg 室温下电阻率 Ω•m 工频接地电阻a Ω 单模块接地电阻Rj 估算式 BST-Y1 Ф150×800 20 ≤3 7 Rj≈0.15ρ BST-Y3 Ф150×1200 30 ≤3 7 Rj≈0.14ρ BST-F1 500×400×60 20 ≤3 6 Rj≈0.15ρ BST-M7 Ф260×1000 60 ≤3 4 Rj≈0.11ρ BST-F2 210×600×60 14 ≤3 9 Rj≈0.19ρ BST-F3 900×180×45 10 ≤3 10 Rj≈0.20ρ 结构特征 BST-F1 BST-YI BST-M BST-F3 BST-F2 四、 用量计算：根据拟建接地装置埋设地层的电阻率，采用下式计算低电阻接地模块的用量。 I型，垂直埋置，单个模块的接地电阻： Ⅱ型，水平埋置，单个模块的接地电阻： 并联后的总接地电阻： 式中： ρ— 埋置地层的电阻率（Ω•m）； L —Ⅰ型模块的长（m）； d —Ⅰ型模块的直径（m）； h — 接地模块的埋置深度（m）； a、b — Ⅱ型模块的长、宽（m）； M0 — 模块调整系数 BST-F 型取0.35 BST-Y 型取0.30 BST-M 型取0.33； n — 接地模块个数； η — 模块利用系数，可采用0.55～0.85。 亦可采用技术指标表备注栏所列估算式进行简易计算。五、施工及通用要求： 1） 非金属接地体可进行垂直埋置或水平埋置，接地材料本体顶端埋置深度不宜小于0.8m，一般为0.8m～1.0m。 2） 采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。 3）非金属接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上，不允许虚焊、漏焊。 应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。 4）遇岩石地区，模块与大地粘合情况不紧时，可在模块下方和周围填充BST-Ⅲ型降阻剂，然后再用细土回填夯实，一般每块模块下方使用25kg`~50kg降阻剂。 5）回填土时应适量洒水，分层夯实，待模块充分吸湿后（24小时）后测量接地电阻。六、注意事项： 1） 贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。 2） 运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。 3） 回填土时可适量洒水分层夯实，待低电阻接地模块吸湿24小时后测量接地电阻。 4） 在寒冷地区，模块应埋设在冻土层以下。 备注：目前生产的主要规格介绍，也可根据客户的要求来定制规格，其包装方式均为木箱包装。名称 型号 规格方块型接地模块 BST-F1 500*400*60MM BST-F2 600×210×60MM BST-F3 900×180×45MM 圆柱型接地模块 BST-Y1 Ф150*800MM BST-Y2 Ф150*1000MM BST-Y3 Ф150*1200MM BST-Y4 Ф200*800MM BST-Y5 Ф200*1000MM BST-Y6 Ф200*1200MM BST-Y7 Ф260*1000mm 梅花型接地模块 BST-M1 Ф150*800MM BST-M2 Ф150*1000MM BST-M3 Ф150*1200MM BST-M4 Ф200*800MM BST-M5 Ф200*1000MM BST-M6 Ф200*1200MM BST-M7 Ф260*1000MM

BST型低电阻接地模块 一、产品概述： BST系列接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，相对于降阻剂来说，施工更方便，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。 BST系列非金属接地体执行企业标准：Q/CD-2004 本产品经国网武高所检测，雷字2008第14号文件，送检项目完全合格，并完全按企业标准生产。二、性能特点： 1) BST 系列接地模块采用稳定的非金属材料作为模块的导电介质，其导电性不受季节影响； 2) 能吸湿保湿、接地电阻低，能保持与土壤有效接触，接地电阻低而且能保持长期稳定； 3) 大电流冲击后阻值不增大，也无变硬；、发脆、断裂现象； 4) 在高土壤电阻率地域接地，能有效地降低接地电阻； 5) 接地电阻受季节影响小，阻值能保持长期稳定。 6) 安装简便，不受气候和地质条件的影响。 7) 耐腐蚀、无毒、对环境无污染、使用寿命长。 BST系列接地模块内置金属电极，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。三、技术指标：型 号 外形尺寸 mm 质量 kg 室温下电阻率 Ω•m 工频接地电阻a Ω 单模块接地电阻Rj 估算式 BST-Y1 Ф150×800 20 ≤3 7 Rj≈0.15ρ BST-Y3 Ф150×1200 30 ≤3 7 Rj≈0.14ρ BST-F1 500×400×60 20 ≤3 6 Rj≈0.15ρ BST-M7 Ф260×1000 60 ≤3 4 Rj≈0.11ρ BST-F2 210×600×60 14 ≤3 9 Rj≈0.19ρ BST-F3 900×180×45 10 ≤3 10 Rj≈0.20ρ 结构特征 BST-F1 BST-YI BST-M BST-F3 BST-F2 四、 用量计算：根据拟建接地装置埋设地层的电阻率，采用下式计算低电阻接地模块的用量。 I型，垂直埋置，单个模块的接地电阻： Ⅱ型，水平埋置，单个模块的接地电阻： 并联后的总接地电阻： 式中： ρ— 埋置地层的电阻率（Ω•m）； L —Ⅰ型模块的长（m）； d —Ⅰ型模块的直径（m）； h — 接地模块的埋置深度（m）； a、b — Ⅱ型模块的长、宽（m）； M0 — 模块调整系数 BST-F 型取0.35 BST-Y 型取0.30 BST-M 型取0.33； n — 接地模块个数； η — 模块利用系数，可采用0.55～0.85。 亦可采用技术指标表备注栏所列估算式进行简易计算。五、施工及通用要求： 1） 非金属接地体可进行垂直埋置或水平埋置，接地材料本体顶端埋置深度不宜小于0.8m，一般为0.8m～1.0m。 2） 采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。 3）非金属接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上，不允许虚焊、漏焊。 应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。 4）遇岩石地区，模块与大地粘合情况不紧时，可在模块下方和周围填充BST-Ⅲ型降阻剂，然后再用细土回填夯实，一般每块模块下方使用25kg`~50kg降阻剂。 5）回填土时应适量洒水，分层夯实，待模块充分吸湿后（24小时）后测量接地电阻。六、注意事项： 1） 贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。 2） 运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。 3） 回填土时可适量洒水分层夯实，待低电阻接地模块吸湿24小时后测量接地电阻。 4） 在寒冷地区，模块应埋设在冻土层以下。 备注：目前生产的主要规格介绍，也可根据客户的要求来定制规格，其包装方式均为木箱包装。名称 型号 规格方块型接地模块 BST-F1 500*400*60MM BST-F2 600×210×60MM BST-F3 900×180×45MM 圆柱型接地模块 BST-Y1 Ф150*800MM BST-Y2 Ф150*1000MM BST-Y3 Ф150*1200MM BST-Y4 Ф200*800MM BST-Y5 Ф200*1000MM BST-Y6 Ф200*1200MM BST-Y7 Ф260*1000mm 梅花型接地模块 BST-M1 Ф150*800MM BST-M2 Ф150*1000MM BST-M3 Ф150*1200MM BST-M4 Ф200*800MM BST-M5 Ф200*1000MM BST-M6 Ф200*1200MM BST-M7 Ф260*1000MM

BST型低电阻接地模块 一、产品概述： BST系列接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，相对于降阻剂来说，施工更方便，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。 BST系列非金属接地体执行企业标准：Q/CD-2004 本产品经国网武高所检测，雷字2008第14号文件，送检项目完全合格，并完全按企业标准生产。二、性能特点： 1) BST 系列接地模块采用稳定的非金属材料作为模块的导电介质，其导电性不受季节影响； 2) 能吸湿保湿、接地电阻低，能保持与土壤有效接触，接地电阻低而且能保持长期稳定； 3) 大电流冲击后阻值不增大，也无变硬；、发脆、断裂现象； 4) 在高土壤电阻率地域接地，能有效地降低接地电阻； 5) 接地电阻受季节影响小，阻值能保持长期稳定。 6) 安装简便，不受气候和地质条件的影响。 7) 耐腐蚀、无毒、对环境无污染、使用寿命长。 BST系列接地模块内置金属电极，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。三、技术指标：型 号 外形尺寸 mm 质量 kg 室温下电阻率 Ω•m 工频接地电阻a Ω 单模块接地电阻Rj 估算式 BST-Y1 Ф150×800 20 ≤3 7 Rj≈0.15ρ BST-Y3 Ф150×1200 30 ≤3 7 Rj≈0.14ρ BST-F1 500×400×60 20 ≤3 6 Rj≈0.15ρ BST-M7 Ф260×1000 60 ≤3 4 Rj≈0.11ρ BST-F2 210×600×60 14 ≤3 9 Rj≈0.19ρ BST-F3 900×180×45 10 ≤3 10 Rj≈0.20ρ 结构特征 BST-F1 BST-YI BST-M BST-F3 BST-F2 四、 用量计算：根据拟建接地装置埋设地层的电阻率，采用下式计算低电阻接地模块的用量。 I型，垂直埋置，单个模块的接地电阻： Ⅱ型，水平埋置，单个模块的接地电阻： 并联后的总接地电阻： 式中： ρ— 埋置地层的电阻率（Ω•m）； L —Ⅰ型模块的长（m）； d —Ⅰ型模块的直径（m）； h — 接地模块的埋置深度（m）； a、b — Ⅱ型模块的长、宽（m）； M0 — 模块调整系数 BST-F 型取0.35 BST-Y 型取0.30 BST-M 型取0.33； n — 接地模块个数； η — 模块利用系数，可采用0.55～0.85。 亦可采用技术指标表备注栏所列估算式进行简易计算。五、施工及通用要求： 1） 非金属接地体可进行垂直埋置或水平埋置，接地材料本体顶端埋置深度不宜小于0.8m，一般为0.8m～1.0m。 2） 采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。 3）非金属接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上，不允许虚焊、漏焊。 应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。 4）遇岩石地区，模块与大地粘合情况不紧时，可在模块下方和周围填充BST-Ⅲ型降阻剂，然后再用细土回填夯实，一般每块模块下方使用25kg`~50kg降阻剂。 5）回填土时应适量洒水，分层夯实，待模块充分吸湿后（24小时）后测量接地电阻。六、注意事项： 1） 贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。 2） 运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。 3） 回填土时可适量洒水分层夯实，待低电阻接地模块吸湿24小时后测量接地电阻。 4） 在寒冷地区，模块应埋设在冻土层以下。 备注：目前生产的主要规格介绍，也可根据客户的要求来定制规格，其包装方式均为木箱包装。名称 型号 规格方块型接地模块 BST-F1 500*400*60MM BST-F2 600×210×60MM BST-F3 900×180×45MM 圆柱型接地模块 BST-Y1 Ф150*800MM BST-Y2 Ф150*1000MM BST-Y3 Ф150*1200MM BST-Y4 Ф200*800MM BST-Y5 Ф200*1000MM BST-Y6 Ф200*1200MM BST-Y7 Ф260*1000mm 梅花型接地模块 BST-M1 Ф150*800MM BST-M2 Ф150*1000MM BST-M3 Ф150*1200MM BST-M4 Ф200*800MM BST-M5 Ф200*1000MM BST-M6 Ф200*1200MM BST-M7 Ф260*1000MM

BST-III长效防腐物理型降阻剂一、：产品概述 BST-Ⅲ型长效防腐物理型降阻剂是本公司最新研制开发的接地专用高新技术产品，该产品含有稳定的导电材料、化学电解质、金属钝化防锈剂和保水剂等成分， 具有良好的导电性、防腐性、长效性等优点。 其性能达到国内外先进水平， 是接地工程中实现降阻的最佳更新换代的首选产品。产品主要成分是良好的非金属导电材料石墨，并加入多种添加成分。将BST-Ⅲ型长效防腐物理型降阻剂施用于金属接地体和土壤之间， 并紧密包围在金属接地体周围， 一方面能够与金属接地体和土壤紧密接触，扩大散流面积，降低金属接地体与土壤间的接触电阻；另一方面通过向周围土壤、岩石缝隙的渗透，形成树根网状，在接地电极周围形成一个电阻率变化平缓的低电阻区域， 降低周围土壤电阻率，使整个地网接地电阻显著降低。由于产品中含有金属钝化防锈剂，能将金属接地体表面迅速钝化，有效阻止金属接地体的锈蚀，延长金属接地体使用寿命(理论有效期60年以上)；降阻剂中保水剂能长期保持金属接地体周围附近土壤的湿润状态，有效防止干燥季节接地电阻受气候变化的影响，因此BST-Ⅲ型长效防腐物理型降阻剂具有良好防腐蚀长效稳定性。 BST-Ⅲ型长效防腐物理型降阻剂在生产过程中无污染，对工人身体健康无危害。降阻剂本身不含铅、砷等有害、有毒元素，在使用过程中对周围环境和地下水资源无污染、无毒性、安全可靠。除此之外, BST-Ⅲ型长效防腐物理型降阻剂还具有均压作用,改善电位分布,从而降低跨步电压和接触电压,保证人身安全。 BST-Ⅲ型长效防腐物理型降阻剂采用标准化生产，材质均匀，施工要求简单，在各类土壤和各种气候条件下均有良好的降阻效果和防腐性能，特别对普通碳钢防腐蚀效果最好。BST-Ⅲ防腐型长效接地降阻剂经国家电力公司武汉高压研究所试验（[2006]雷字第21号），其各项性能指标全部达到《接地降阻剂暂行技术条件》要求，理论有效期长达五十年以上。二、性能特点： BST-Ⅲ型长效防腐物理型降阻是本公司成功开发的第三代降阻剂。该降阻剂含有稳定的导电成分、化学电解质、金属钝化防锈剂（Ⅱ）和保水剂等成分。其原理特点如下： ①降阻性：由于降阻剂是一种良好的导电体，将它使用于金属接地体和土壤之间，能够与金属接地体和土壤紧密接触，扩大散流截面积，降低金属接地体与土壤间的高接触电阻。 ②防腐性：本产品含有金属钝化防腐剂，它能将金属接地体表面迅速钝化，有效阻止金属接地体的锈蚀，延长金属接地体使用寿命。 ③渗透性：由于本产品在施工过程中向周围土壤孔隙中流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。 ④稳定性：由于本产品具有很好的冲击特性，能耐受工频电流及冲击电流影响变化。而且还具有良好的均压作用，改善电位分布，从而降低跨步电压和接触电压，保证人身安全。 ⑤安全性：该降阻剂经环保部门对生产流程、工艺、样品和使用场所进行严格检测，结果证实降阻剂在生产过程中无污染，对工人身体健康无危害。降阻剂本身不含铅、砷等有害、有毒元素，在使用过程中对周围环境和地下水资源无污染、无毒性、安全可靠。 ⑥长效性：本产品含有独特的水份吸附剂，能有效防止雨水季节和干燥季节接地电阻受气候变化的影响。 BST-Ⅲ型长效防腐物理型降阻经国家电力公司武汉高压研究所试验(2006雷字[21])，其各项性能指标全部达到《接地降阻剂暂行技术条件》（1991.5）要求，接地电阻具有受工频电流、冲击电流电影响小的特性，特别是对金属接地体防锈蚀方面，在国内所有接地降阻剂中处于领先水平，降阻效果好，各项质量指标处于国内同类产品先进水平。 本厂生产的降阻剂对金属接地体均具有良好的防锈蚀效果，特别对普通碳钢防腐蚀效果最好。在接地工程中，无论低电阻率粘土还是高电阻率岩区，采用普通碳钢（扁钢、角钢、钢管）和BST—Ⅲ型接地降阻剂达到工程要求的接地电阻值，不但缩短施工时间，而且大大节省接地工程总造价。 三、技术指标： 1、降电阻率：60%—90%（土壤电阻率越高，降电阻越显著）。 2、稳定性及长效性，降电阻剂的理论有效期为60年以上。 3、其保水性、吸水性比以往产品有较显著的提高。 4、其它性能指标，详见下表。能源部武汉高压研究的试验项目总表序号 试验项目名称 要求 试验值 评价 1 电阻率测量试验 ρ≤5 Ω•m ρ=0.98Ω•m 合格 2 理化性能考核试验 a.失水试验 b.循环试验 c.水浸泡试验 ρ≤6 Ω•m ρ=0.82Ω•m ρ=1.02Ω•m ρ=1.09Ω•m 合格 3 冲击电流耐受 △R%≤20% △R%≤1.32% 合格 4 工频电流耐受 △R%≤20% △R%≤0.68% 合格 5 酸碱度测量试验 PH值在7~12 范围内 PH=9.7 合格 6 电阻率温度特性试验 已进行 供参考 7 降阻剂对金属接地体腐蚀试验 表面平均腐蚀率(mm/年) 范围 (mm/年) a.纯降阻剂对金属接地体腐蚀率测量试验 表面平均腐蚀率 ≤0.03mm/年 圆　钢：0.0016 扁　钢：0.0008 镀锌圆钢:0.0022 镀锌扁钢:0.0020 0.0009~0.0023 0.0010~0.0011 0.0009~0.0030 0.0001~0.0029 合格 b.埋地时降阻剂对金属接地体腐蚀率测量试验 平均腐蚀率 ≤0.05mm/年 圆 钢：0.0030 扁 钢：0.0023 镀锌圆钢:0.0044 镀锌扁钢:0.0008 0.0009~0.0053 0.0002~0.0082 0.0005~0.0058 0.0006~0.0034 合格 四、用量计算：降阻剂的经济用量应视不同的土壤而定，在接地体上的敷设厚度应在5—15cm之间，为方便计算，推荐用量如下表：土壤电阻率Ω•m 用量kg/m 接地形式 ρ≤500 500＜ρ≤1000 1000＜ρ≤2000 ρ＞2000 水平 10—15 15—20 20—30 30—35 垂直 12—16 16—22 22—32 32—40 五、施工及通用要求 1、施前检查项目及要求： ①降阻剂应是同一品牌、型号的产品。 ②水清无污染、水中无泥沙等杂物。 ③沟、孔的尺寸、形状等符合设计要求，四壁较平整，孔、沟内无杂物。 ④垂直接地极居孔中央放置，水平接地极水平居中，离沟底距离不小于40mm且较均匀（必要时可用细线固定）。 ⑤接地引下线已按设计要求涂刷防锈漆并已初凝。 2、调制降阻剂按水：降阻剂=0.4~0.6:1.0的重量比加水并充分搅拌直至成粘糊状。水平接地用水量以刚好能够润湿全部干粉并可搅拌成糊状即可。垂直接地孔用降阻剂加水量可视情况取高值。过大的加水量会延长施工时间。 3、浇灌、包覆、初检将调制好的糊状降阻剂轻轻倒入（以防泥石、杂物混入降阻剂中）接地沟、孔内直至全部无遗漏地包覆住接地极，并初测包覆厚度不小于40mm，钻孔四壁充实，不足时要补充。 4、复检与回填夯实待降阻剂初凝后，详细检查降阻剂包覆应表面均匀、充分无遗漏、无杂物混入，包覆体厚度最薄处不少于40mm，不足时要补充降阻剂。检查无误后，抽走固定细线，轻轻回填无硬物和树枝的细土，厚度要达到20mm以上，然后再加其他土壤并夯实。夯实后的回填土表面应略高于周围地平面。 5、对接地引下线要求接地引下线在地表交界段需全段涂刷2~3道环氧沥清漆、FVC漆或其他耐久漆，其地下段长度应使埋入降阻剂的部分不短于20mm，地表上面部分长度不短于30mm。 6、深井接地深井接地有时是必需的。通常井深由找到电阻率低的地层或地下水来决定，一般达数十米。施工时用专用机械钻孔，孔径为80~150mm。有时要配以局部爆破，炸松四周土壤，以填充降阻剂，扩大降阻效果。接地电极用四壁上钻有Φ10~15mm通孔的钢管。用压力将调制好的降阻剂注入管内，通过壁孔使降阻剂从内外两侧包围钢管并充实整个钻孔。 六、注意事项： 1、本产品采用双层包装，内层为PVC袋，外层为编织袋。 2、编织袋上标有产品名称、型号、厂名。运输时要注意防雨、防潮、防硬物损坏包装。 3、降阻剂应贮存在不受雨淋和水浸场所。户外贮存时要有防雨、防暴晒措施。 4、只要不开封和无包装破损，不遭水浸，其保存期为两年。施工现场发生被雨水浸湿异常情况时，应在2天内使用。被水浸泡的降阻剂可作为细土回填使用。 备注：目前生产的BST-Ⅲ型长效防腐物理型降阻剂，包装方式有：25kg/包、30kg/包、100kg/包。

镀锌避雷带支持卡 产品用途：用来固定避雷带，替代传统焊接方式，安装方便快捷，规格尺寸可根据实际情况定做。

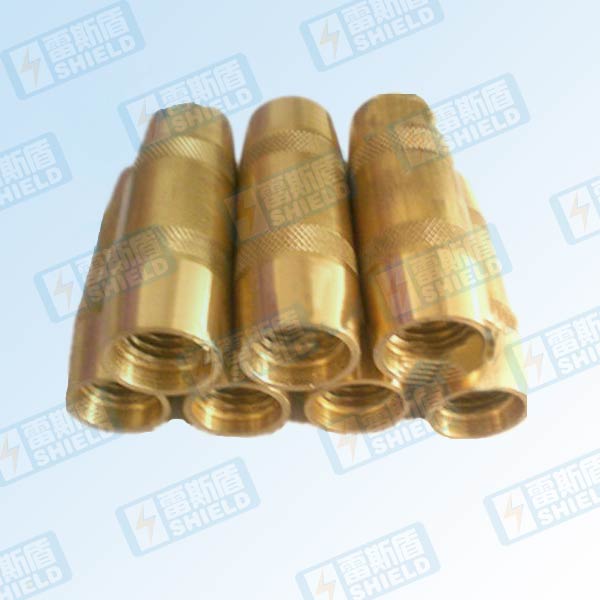

纯铜连接管 产品用途：用于棒与棒之间的连接，这是防腐蚀的最佳合金。棒与棒连接时连接处必须紧密接触,以保证棒钻入地下时驱动力直接通过棒，而不是经过连接管。此外，连接管可以保护棒和螺纹免受腐蚀。

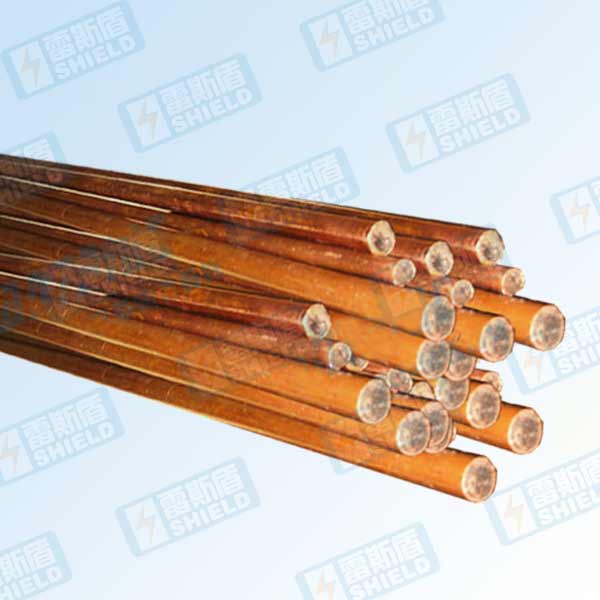

铜包钢接地极一、产品介绍： “雷斯盾”铜包钢接地导体采用冷轧热拉工艺生产，克服了电镀法和套管包覆法存在的结合力差等缺陷，具有铜层厚、阻值低、耐腐蚀性强、强度高、安装方便、电气连接性能好等优点，广泛用于输变电和通讯线路、电站、建筑物及天线的接地装置中，也可用于计算机等电子设备的接地系统，并可与接闪器（避雷针、避雷线）及引下线组成防雷接地装置。 由于铜包钢复合材料具有良好的导电性能、较高的机械强度、尤其是外层包覆的铜层具有良好的抗腐蚀性能，所以目前已被广泛地应用于接地装置中。现我国有关标准中都规定接地导体均可采用铜包钢复合材料。铜包钢复合材料替代型钢或镀锌角钢作接地导体，已日益被各设计院和工程施工单位接受、采用、重视和普及。广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。 二、产品优点： 1、制造工艺独特：采用冷轧热拔生产工艺，实现铜与钢之间冶金熔接。可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。 2、防腐蚀性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于 0.4mm ）耐腐蚀性强，使用寿命长（大于 30 年），减轻检修劳动强度。 3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。 4、广泛安全可靠：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。 5、连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。 6、安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。 7、提高接地深度：特殊的连接传动方式，可深入地下 35 米 ，以满足特殊场合低阻值要求。 8、建造成本低：对比传统上采用纯铜接地棒、接地带的建造方式，成本大幅度下降。另外，铜包钢材料还有性能参数 铜层最薄厚度 ≥ 0.3mm  抗拉强度 ≥ 600N • mm  平直度误差 ≤ 1mm  铜层可塑性：接地棒（线）弯曲 30 度时，折角内外缘无裂缝现象 铜层结合度：经附着力试验，除虎口钳钳口咬合外现剥落铜层，其余部分铜钢结合良好未出现剥离现象。 三、型号/规格：圆型 扁型 LSD-TBGYΦ8 常用作屋顶女儿墙防雷带和垂直引上、引下线。 LSD-TBGB6*20 常用作水平接地体，以代替高额成本的纯铜排。 LSD-TBGYφ10 LSD-TBGB7*22 LSD-TBGYΦ12 LSD-TBGB7*27 LSD-TBGYΦ14 常用作垂直接地体。 LSD-TBGB6*14 LSD-TBGYΦ16 LSD-TBGB7*32 LSD-TBGYΦ18 LSD-TBGB7*37 LSD-TBGYΦ20 LSD-TBGB4*20 LSD-TBGYΦ22 LSD-TBGB4*25 LSD-TBGYΦ25 可选长度： 1m — 6m 任意，可特殊生产 8m 。 可选长度： 1m — 6m 任意，可特殊生产 8m 。 铜层厚度： (1)： 0.30mm (2)： 1.00mm 铜层厚度： (1)： 0.30mm (2)： 0.50mm (3)： 1.00mm 如果您上表中没有您需要的规格，请直接联系我们，我们可以根据您的要求另外生产。

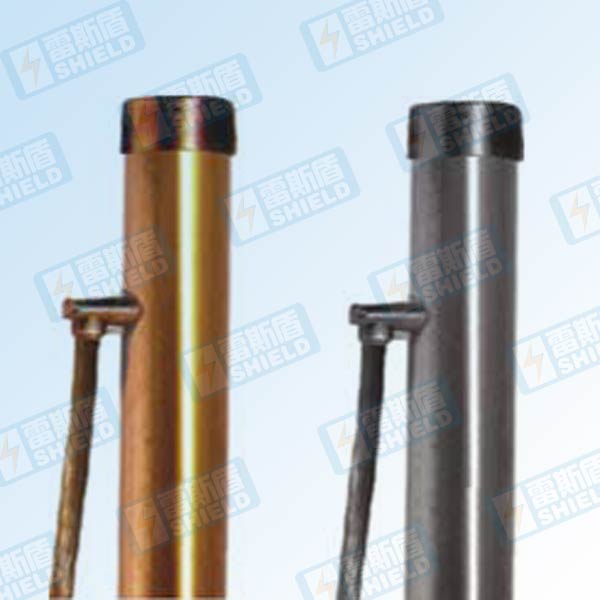

LSD高能防腐离子接地极一、产品简介：广州雷斯盾防雷技术有限公司所生产的LSD高能防腐离子接地极，有“直型、L型、⊥型”，可根据土壤降阻要求和现场施工状况来决定选型，此高端新型产品采用国外最先进的工艺配方，外采用99.9%的纯铜作为载体，内置缓解亲水离子剂，是最新一代的主动型接地材料，其接效果为传统接地材料的数倍以上。LSD高能防腐离子接地极自问世以来，已经广泛应用于电力，通讯，国防等大型系统，取得了良好的社会效益以及客户一致的赞同。二、产品优点： ▲纯铜载体，抗氧化性强，使用寿命达30年以上 ▲内填料为缓解亲水离子剂，具有吸水保水特性，保证其在干旱恶劣环境中使用 ▲离子交换孔采用底部又排大小孔的设计，有效增加离子交换的效果 ▲采用机械铆接与热熔焊接两种方式，根据的使用环境，而能满足不同的需求 ▲外配送的离子引发剂可以快速与内置的缓解亲水离子剂发生作用，从而快速降低接地电阻。 三、型号/规格：型号 规格(mm) 净重 (Kg) 冲击阻变 △R PH值 降阻(100Ω•m) LSD-55/1500 Φ55*1500 10 ≤1% 7±5% 8 LSD-55/2000 Φ55*2000 15 ≤1% 7±5% 4 LSD-55/3000 Φ55*3000 20 ≤1% 7±5% 2 四、作用及原理： LSD高能防腐离子接地极其作用分为两部分，一是载体采用纯铜，其直径达55mm，与土壤的直接接触，此部分相当于普通的纯铜接地体；另外一部分的接地效果，主要来自于载体内的缓解亲水离子剂，在外引发剂的作用下，通过载体的交换孔，向载体外源源不断地释放出大量的“-”离子，这些离子一方面就是导电的介质，对雷电流起到直接导电的作用；同时，周围的泥土在这些“-”离子的长期作用下，会起到电化作用，从而形成一个大的导电体。相当于增加了接地体的接地面积，所以我们称这种离子接地体为“主动式降阻接地材料”。与其它厂家的普通离子接地极相比，我们采用的是循环离子结构体系，内置的缓解亲水离子剂，本身也是一种吸附剂，当内部的离子量少于一定量时，会吸附周围土壤的一些Na+,Mg+,Ca+等游离的离子，从而保证交换的长久进行，从而避免了其它离子接地极每隔一段时间（大约半年左右），就需要填充一次离子剂的缺点。LSD高能防腐离子接地极其独特的配方，从根本上解决了这个问题。 五、设计指南在进行粗略估算时，可参照下表选用特耐接地极的数量：表2、安装LSD高能防腐离子接地极设计指南土壤电阻率ρ 100Ω•m 200Ω•m 500Ω•m 1000Ω•m 1500Ω•m 安装数量 1套 7.36Ω 10.41Ω 26.03Ω 36.79Ω 37.42Ω 2套 3.91Ω 5.54Ω 13.85Ω 19.57Ω 19.90Ω 3套 2.70Ω 3.81Ω 9.53Ω 13.48Ω 13.71Ω 4套 2.11Ω 2.99Ω 7.48Ω 10.57Ω 10.75Ω 5套 1.69Ω 2.39Ω 5.98Ω 8.46Ω 8.60Ω 10套 0.97Ω 1.37Ω 3.34Ω 4.72Ω 4.80Ω 20套 0.52Ω 0.73Ω 1.71Ω 2.24Ω 2.46Ω 本表编制条件： 1. LSD高能防腐离子接地极采用HT-V-3，垂直埋设； 2. LSD高能防腐离子接地极埋设间距大于3倍接地极长度； 3.计入水平连接导体的影响。 六、用量计算：影响接地电阻的因素甚多，应在考察现场地理地质、水文、气象资料，实测土壤电阻率的基础上进行接地工程的设计、计算和施工布置。我公司根据大量实际应用经验并结合理论，总结出LSD高能防腐离子接地极计算公式，以供设计参考。 1、LSD高能防腐离子接地极单根垂直接地极 Rc= Ln ----------(1) (1)式中：Rc：LSD高能防腐离子接地极接地电阻（Ω） ρ：土壤电阻率（Ω•m） L：接地极长度（m） D：添加离子诱发剂后的等效垂直接地体直径，取0.25-0.35m，一般取0.3m K：降阻系数 当 ρ≤50Ω•m K取5 50≤ρ＜100Ω•m K取10 100 ≤ρ＜500Ω•m K取15 500 ≤ρ＜1000Ω•m K取20 ρ≥1000Ω•m K取25 2、LSD高能防腐离子接地极多根垂直接地极 Rn= ----------(2) (2)式中：Rc：单根LSD高能防腐离子接地极接地电阻（Ω） n: LSD高能防腐离子接地极垂直接地极数量（根） : 利用系数(按所列表格选取) Rn ：n根垂直LSD高能防腐离子接地极的接地电阻（Ω） 3、利用系数η 敷设成环形的LSD高能防腐离子接地极的利用系数η 敷设成一排的LSD高能防腐离子接地极的利用系数 η A/L LSD高能防腐离子接地极根数n 利用系数η A/L LSD高能防腐离子接地极根数n 利用系数η 1 2 3 4 4 4 0.69 0.78 0.85 1 2 3 2 2 2 0.86 0.91 0.94 1 2 3 6 6 6 0.62 0.73 0.80 1 2 3 3 3 3 0.78 0.87 0.91 1 2 3 10 10 10 0.55 0.69 0.76 1 2 3 5 5 5 0.70 0.81 0.87 1 2 3 20 20 20 0.47 0.64 0.71 1 2 3 10 10 10 0.59 0.75 0.81 1 2 3 40 40 40 0.41 0.58 0.67 1 2 3 15 15 15 0.53 0.55 0.78 1 2 3 60 60 60 0.39 0.55 0.65 1 2 3 20 20 20 0.49 0.68 0.77 1 2 3 100 100 100 0.36 0.52 0.62 说明：1、A/L为接地极间的距离与接地极长度的比值 2、未计入水平连接导体对系统接地电阻的影响 4、计算示例（1） 条件假设：土壤电阻率为350Ω•m，埋设一套3m LSD高能防腐离子接地极。（2） 参数设定：ρ=350Ω•m；L=3m；D=0.3m；K=10。（3） 单根LSD高能防腐离子接地极接地电阻值： Rc= Ln = ×Ln =18.22Ω （4） 4套3MlLSD高能防腐离子接地极接地电阻值 Rc=38.63；n=4;η=0.85 代入公式（2）Rn= =5.36Ω 七、施工及通用要求： LSD高能防腐离子接地极采用钻孔或者打井的方式安装，配合标配的离子诱发剂，以LSD-55/1500为例，具体的安装步骤如下： 1、采用钻井机，往地面垂直，钻一深为2000mm，直径为150mm的孔。 2、将离子诱发剂往孔内倒（或是先将其调成浆糊状），高度大约为30cm；再往孔内灌入适量的水。 3、将LSD免维护高能防腐离子接地极下端朝下，放入孔内，并插入离子诱发剂内。 4、将引下线连接到LSD免维护高能防腐离子接地棒的接线端子上,根据现场的需要，采用铆接或是焊接的方式。 5、再将剩下的空隙，用离子诱发剂填满（如果不够，可以使用降阻剂，或是电阻率比较低的泥土） 6、完成施工。注意：其测试需要在完成施工大约72小时之后测量，因为刚施工完成，其离子剂还没有完全发生作用，因而测试的数据可能会有一定的偏差。
