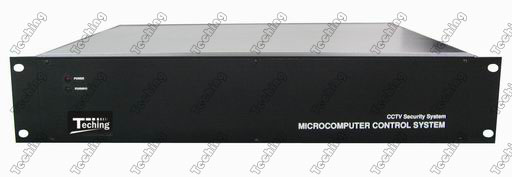

技术参数： 型号/规格 TEC2015M系列 视频输出 1-16路 视频输入 1-64路 音/视频指标 视频输入信号： 1Vр-р ( 75Ω ) 视频输出信号： 1Vр-р ( 75Ω ) 音频输入信号： 0.5Vр-р～1Vр-р ( 600Ω ) 音频输出信号： 输入跟随 视频信噪比： >70.5dB 音频信噪比： >58dB 视频输入见隔离度： >55dB 视频输出见隔离度： >50dB 音频输入见隔离度： >58dB 音频输出见隔离度： >55dB 音频通道宽带： 50Hz～30KHz 视频通道宽带：12MHz 切换属性 手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能 音/视频切换 同步切换 切换方式 采用电源同步切换 切换速度 PAL：≤20ms、 NTSC：≤16.7ms 视频报警 有视频丢失检测功能 数据保存 内置存储器件，各种数据配置设置至少保存10年 数据通讯 多口RS485、RS432 屏幕显示 日期/时间等 字符叠加特性 突出显示，稳定、清晰、无跳动现象 图形输入方式 电脑编辑输入（文字图形画笔软件） 选配IP模块 以太网控制模块或一路视频服务器模块 尺寸 480mm（W）X 89mm（H）X 310mm（D)

型号/规格 TEC2015M系列 视频输出 1-16路 视频输入 1-64路 音/视频指标 视频输入信号： 1Vр-р ( 75Ω ) 视频输出信号： 1Vр-р ( 75Ω ) 音频输入信号： 0.5Vр-р～1Vр-р ( 600Ω ) 音频输出信号： 输入跟随 视频信噪比： >70.5dB 音频信噪比： >58dB 视频输入见隔离度： >55dB 视频输出见隔离度： >50dB 音频输入见隔离度： >58dB 音频输出见隔离度： >55dB 音频通道宽带： 50Hz～30KHz 视频通道宽带：12MHz 切换属性 手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能 音/视频切换 同步切换 切换方式 采用电源同步切换 切换速度 PAL：≤20ms、 NTSC：≤16.7ms 视频报警 有视频丢失检测功能 数据保存 内置存储器件，各种数据配置设置至少保存10年 数据通讯 多口RS485、RS432 屏幕显示 日期/时间等 字符叠加特性 突出显示，稳定、清晰、无跳动现象 图形输入方式 电脑编辑输入（文字图形画笔软件） 选配IP模块 以太网控制模块或一路视频服务器模块 尺寸 480mm（W）X 89mm（H）X 310mm（D)

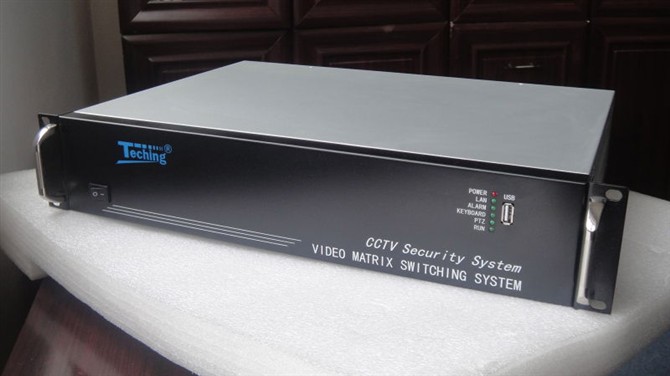

技术参数： 设置灵活 模块化，密集型结构。 现场控制 用户可控制固定或变速球型摄像机、云台、电动透镜、辅助继电器输出，并且可控制每个视频输入的72 个预置位。 可选的屏幕显示 每台监视器可显示日期／时间、视频输入编号、用户定义的视频输入或预置位的标题 (16 个字符 ) 、报警标题和监视器状态。系统提供 3 种日期格式： MM/ DD ／ YY 、 DD ／ MM ／ YY 或 YY ／ MM ／ DD 。屏幕显示使用白底黑字。用户可设置是否显示以下内容：视频输入编号和监视器状态、视频输入标题和日期／时间。显示文字的控制包括：水平／垂直移动和亮度。 系统编程 通过屏幕菜单可用系统主键盘编程。用于编程的 CPU 视频输出可直接连至监视器或通过切换／控制系统控制监视器显示。用户可使用 ADl024S3 系统软件设置系统所有的参数。这套软件运行在 Windows 98 ／ NT4.0 环境下，它可简化设置、 保存和访问系统参数、可通过 RS-232 将系统设置上载或下载到 ADl024 系统 RS-232 通讯 有 10 个标准 RS232 端口与键盘、报警接口单元、联网系统 CPU 、录像机控制设备、其它接口、计算机等进行通信。每个端口可分别设置数据速率 :1200,2400,4800 或 9600 波特。每个端口可通过 ADl981 或 AD2081 通道扩展器扩展为 4 个端口，端口最多可扩展为 40 个。 摄像机伪编号 对于每个视频输入，用户可指定 — 个 4 位数字的编号去代替缺省的视频输入编号。这样可帮助操作人区分视频输入，尤其是在各类高层建筑中或联网系统中。 监视器单独巡视 控制员可随时定义任意输出的巡视 , 巡视是一个包含 64 台摄像机位置的序列。每个摄像机位置包括 — 个独立的驻留时间。同一个视频输入可插入到同 — 个巡视的多个位置上。巡视可正向或反向运行。未连接监视器的视频输入将自动忽略。 通用巡视 可建立 64 个巡视以随时调用到监视器上。每个巡视有 64 个视频输入的位置 , 每个位置还包括一个独立的驻留时间、预置目标和一个辅助触点动作。巡视可正向或反向运行。同一个视频输入和／或同 — 台摄像机的预置场景可多次插入到巡视中。各个巡视可以连接组成大于 64 个输入的序列。未连接监视器的视频输入将自动忽略。 成组切换 成组切换即将多个视频输入同时切换到多个连续的监视器输出。 64 个相互独立的成组切换，每组包括 16 个视频输出 ( 每个有一个预置位和一个辅助继电器动作 ) ，可通过手工或作为通用巡视的 — 部分被调用。 事件定时器 系统有 35 个事件定时器。这些事件可分别设置在 — 个星期中的几天，以自动调用通用巡视到输出。用户也可使用事件定时器在指定的时间撤防／布防报警点。 自动报警调用 ——1024 个报警输入 可对报警输入编程，切换任意视频输入或成组的视频组输入到任意一个或多个输出。每个报警输入包括一个目标 ( 预置场景 ) 、辅助触点动作和驻留时间。每个视频输出可选择 25 种报警显示／清除方法中的一种。 报警联系表 用于报警输入号和监视器号，由经过编程的报警联系表调用摄象机图象。 4 个报警联系表可编程。 报警显示模式 用户可为每个视频输出选择报警显示模式。 • 保持方式：显示第 — 个报警直到被清除，以后发生的报警按顺序排队。 • 顺序方式：顺序显示多个报警，每个显示一定时间。 • 顺序与显示：显示第一个报警在 — 台监视器，直到报警被清除。其它报警按顺序显示在下一台监视器 上 ( 报警都处于激活状态 ) 。 • 块顺序方式：监视器块 ( 即有几组监视器 ) 上显示报警或出现顺序报警，块的号码可编程，任何一个块 最多可编程 16 个的视频输出，可定义多个块。 • 块保持方式：只显示报警图象 , 无排序，除此之外，这一方式与块顺序没有区别。 报警清除方式 用户可为每个视频输出定义报警清除方法。 • 确认方式：只有在操作员手工确认报警后，报警才被清除。 • 自动清除：在报警输入停止后 20 秒自动清除报警 ( 如果还没有手工确认报警 ) 。 • 立即自动清除：在报警停止后立即清除报警 ( 如果报警还没有被手工确认 ) 。作为 — 项安全措施，这 时不能手工确认报警。 状态输出 通过 RS-232 端口编程输出所有报警事件的发生和清除以及视频丢失事件、电源状态和显示在监视器 的信息。报警信息包括：事件的日期／时间，视频输入编号和报警状态。视频丢失信息包括：事件的日期／时间、视频输入编号、视频丢失、同步丢失和检测模式。 系统划分 明确定义了键盘、视频输入和视频输出的通道权限，进一步增强了系统的灵活性。通道权限可以限制访问远程系统。系统的划分包括： • 键盘到监视器通道：被选中的键盘不能访问被选中的监视器。 • 监视器到摄像机通道：被选中的监视器不能显示被选中的摄像机图象。 • 键盘到摄像机通道：被选中的键盘不能调用或控制被选中的摄像机。 • 键盘到摄像机控制通道：被选中的键盘不能控制被选中的摄像机现场的功能。 口令和优先等级 键盘或用户可指定 8 个等级，控制远程摄像机现场。系统最多可有 64 个用户密码，每个用户有自己的口令。根据用户的优先等级限制用户的访问权限。 可选的内部视频丢失检测 提醒用户视频输入出现部分或全部丢失的情况。高级的检测电路可检测每路视频输入是否丢失视频同步或丢失 25 ％ ,50 ％或 75 ％的视频信号 , 需要用 AD2010DBVL 模块。 系统组件说明 ADl024CPU,ADl024CPUX 外部中央处理单元 (CPU) 写入 ROM 中的操作软件以硬件方式控制整个矩阵切换／控制系统。它包括 10 个 RS-232 端口 ( 可扩展为 40 个 ) 。前面板设有系统检测显示器，两个高速数据线输出口 ( 每个输出支持 64 个监视器 ) 用来与主机和附通讯。与 AD1985A 兼容。 “ 王者之剑 ” 图形管理软件 鼠标和触摸屏以及摄象机等图标的报警管理 , 使用户界面更简单易懂，可监控每一个角落。软件在装有 WINDOWS 的标准 PC 机上运行。通过 RS-232,PC 直接和系统 CPU 通讯 ( 可多个端口

技术参数： 设置灵活 模块化，密集型结构。 现场控制 用户可控制固定或变速球型摄像机、云台、电动透镜、辅助继电器输出，并且可控制每个视频输入的72 个预置位。 可选的屏幕显示 每台监视器可显示日期／时间、视频输入编号、用户定义的视频输入或预置位的标题 (16 个字符 ) 、报警标题和监视器状态。系统提供 3 种日期格式： MM/ DD ／ YY 、 DD ／ MM ／ YY 或 YY ／ MM ／ DD 。屏幕显示使用白底黑字。用户可设置是否显示以下内容：视频输入编号和监视器状态、视频输入标题和日期／时间。显示文字的控制包括：水平／垂直移动和亮度。 系统编程 通过屏幕菜单可用系统主键盘编程。用于编程的 CPU 视频输出可直接连至监视器或通过切换／控制系统控制监视器显示。用户可使用 ADl024S3 系统软件设置系统所有的参数。这套软件运行在 Windows 98 ／ NT4.0 环境下，它可简化设置、 保存和访问系统参数、可通过 RS-232 将系统设置上载或下载到 ADl024 系统 RS-232 通讯 有 10 个标准 RS232 端口与键盘、报警接口单元、联网系统 CPU 、录像机控制设备、其它接口、计算机等进行通信。每个端口可分别设置数据速率 :1200,2400,4800 或 9600 波特。每个端口可通过 ADl981 或 AD2081 通道扩展器扩展为 4 个端口，端口最多可扩展为 40 个。 摄像机伪编号 对于每个视频输入，用户可指定 — 个 4 位数字的编号去代替缺省的视频输入编号。这样可帮助操作人区分视频输入，尤其是在各类高层建筑中或联网系统中。 监视器单独巡视 控制员可随时定义任意输出的巡视 , 巡视是一个包含 64 台摄像机位置的序列。每个摄像机位置包括 — 个独立的驻留时间。同一个视频输入可插入到同 — 个巡视的多个位置上。巡视可正向或反向运行。未连接监视器的视频输入将自动忽略。 通用巡视 可建立 64 个巡视以随时调用到监视器上。每个巡视有 64 个视频输入的位置 , 每个位置还包括一个独立的驻留时间、预置目标和一个辅助触点动作。巡视可正向或反向运行。同一个视频输入和／或同 — 台摄像机的预置场景可多次插入到巡视中。各个巡视可以连接组成大于 64 个输入的序列。未连接监视器的视频输入将自动忽略。 成组切换 成组切换即将多个视频输入同时切换到多个连续的监视器输出。 64 个相互独立的成组切换，每组包括 16 个视频输出 ( 每个有一个预置位和一个辅助继电器动作 ) ，可通过手工或作为通用巡视的 — 部分被调用。 事件定时器 系统有 35 个事件定时器。这些事件可分别设置在 — 个星期中的几天，以自动调用通用巡视到输出。用户也可使用事件定时器在指定的时间撤防／布防报警点。 自动报警调用 ——1024 个报警输入 可对报警输入编程，切换任意视频输入或成组的视频组输入到任意一个或多个输出。每个报警输入包括一个目标 ( 预置场景 ) 、辅助触点动作和驻留时间。每个视频输出可选择 25 种报警显示／清除方法中的一种。 报警联系表 用于报警输入号和监视器号，由经过编程的报警联系表调用摄象机图象。 4 个报警联系表可编程。 报警显示模式 用户可为每个视频输出选择报警显示模式。 • 保持方式：显示第 — 个报警直到被清除，以后发生的报警按顺序排队。 • 顺序方式：顺序显示多个报警，每个显示一定时间。 • 顺序与显示：显示第一个报警在 — 台监视器，直到报警被清除。其它报警按顺序显示在下一台监视器 上 ( 报警都处于激活状态 ) 。 • 块顺序方式：监视器块 ( 即有几组监视器 ) 上显示报警或出现顺序报警，块的号码可编程，任何一个块 最多可编程 16 个的视频输出，可定义多个块。 • 块保持方式：只显示报警图象 , 无排序，除此之外，这一方式与块顺序没有区别。 报警清除方式 用户可为每个视频输出定义报警清除方法。 • 确认方式：只有在操作员手工确认报警后，报警才被清除。 • 自动清除：在报警输入停止后 20 秒自动清除报警 ( 如果还没有手工确认报警 ) 。 • 立即自动清除：在报警停止后立即清除报警 ( 如果报警还没有被手工确认 ) 。作为 — 项安全措施，这 时不能手工确认报警。 状态输出 通过 RS-232 端口编程输出所有报警事件的发生和清除以及视频丢失事件、电源状态和显示在监视器 的信息。报警信息包括：事件的日期／时间，视频输入编号和报警状态。视频丢失信息包括：事件的日期／时间、视频输入编号、视频丢失、同步丢失和检测模式。 系统划分 明确定义了键盘、视频输入和视频输出的通道权限，进一步增强了系统的灵活性。通道权限可以限制访问远程系统。系统的划分包括： • 键盘到监视器通道：被选中的键盘不能访问被选中的监视器。 • 监视器到摄像机通道：被选中的监视器不能显示被选中的摄像机图象。 • 键盘到摄像机通道：被选中的键盘不能调用或控制被选中的摄像机。 • 键盘到摄像机控制通道：被选中的键盘不能控制被选中的摄像机现场的功能。 口令和优先等级 键盘或用户可指定 8 个等级，控制远程摄像机现场。系统最多可有 64 个用户密码，每个用户有自己的口令。根据用户的优先等级限制用户的访问权限。 可选的内部视频丢失检测 提醒用户视频输入出现部分或全部丢失的情况。高级的检测电路可检测每路视频输入是否丢失视频同步或丢失 25 ％ ,50 ％或 75 ％的视频信号 , 需要用 AD2010DBVL 模块。 系统组件说明 ADl024CPU,ADl024CPUX 外部中央处理单元 (CPU) 写入 ROM 中的操作软件以硬件方式控制整个矩阵切换／控制系统。它包括 10 个 RS-232 端口 ( 可扩展为 40 个 ) 。前面板设有系统检测显示器，两个高速数据线输出口 ( 每个输出支持 64 个监视器 ) 用来与主机和附通讯。与 AD1985A 兼容。 “ 王者之剑 ” 图形管理软件 鼠标和触摸屏以及摄象机等图标的报警管理 , 使用户界面更简单易懂，可监控每一个角落。软件在装有 WINDOWS 的标准 PC 机上运行。通过 RS-232,PC 直接和系统 CPU 通讯 ( 可多个端口 ) 。 矩阵切换机箱： 该设备有 16 个组件插座，可插入视频输入组件 (VIM) 和视频输出组件 (VOM) 。 AD2010R ， AD2010RX ， ADS2010RX 机箱 用于摄象机数量多而监视器少的系统，最多可组成 256 个视频输入和 16 个无屏幕显示的视频输出的系统；或者可组成 192 个视频输入和 16 个无屏幕显示的视频输出的系统，或者只包括最多 64 路输出。 AD2020R ， AD2020RX ， ADS2020RX 机箱 用于监视器数量多而摄象机少的系统，可以精简系统的组装，最多组成 64 个输入和 32 个有屏幕显示的系统；或只包括最多 64 路输出。 AD2010PS ， AD2010PSX ， ADS2010PSX 电源供应模块 适用于 AD2010 和 AD2020 系列切换机箱，它提供相应的直流电压和开关电源。前面板 LED 显示帧逆程同步信号状态 ( 同步开／关和同步丢失 ) 。后面板为高速数据线输入／输出和外部同步信号输入／输出的 BNC 插座。相位可调切换： 180 度可调，帧逆程切换以交流电为相位参考 , 复合视频信号或外部帧同步脉冲由操作人员规定。屏幕上的设置方式使摄象机相位与电源相位相匹配。 AD2010DB 数据缓冲模块 适用于 AD2010 、 AD2020 机箱，有两种用途，把视频输入信号送到其他切换设备，同时滤除来自数据线的信息，每个输入缓冲模块后面板提供 16 个监视器视频输出口，用来连接来自另一个切换机箱的 AD2024VOM 视频输出模块。 AD2010DBVL 视频丢失检测模块 除了提供标准的 AD2010DB 数据缓冲模块，这个模块还可检测视频同步或信号丢失。每个模块可检测最多 256 视频输入信号。视频丢失检测情况通过 RS232 口传送至 ADl024CPU 。 AD2016AVlM 视频输入模块 VIM 模块最多切换 16 路视频输入至 16 路视频输出。 AD2024AVOM 视频输出模块 每个 VOM 模块提供 4 路视频输出。并为每个输出提供屏幕显示和文本位置控制。这个适用于视频输入多于 256 路的系统。 ADULP ， ADULP-30 ， ADULP-96 环接面板 这个面板可将视频信号环接至矩阵切换／控制系统机箱或至外设。 AD2024MDT 主机日期模块 可将同步的系统时间和日期可加到四路输出的任一路。用于监视器专用的不需切换的摄象机。 系统可选附件 AD2088 ， AD2088R ， AD2088X ， AD2088RX 键盘 系统主键盘，可进行视频切换、云台控制、球型摄像机控制、辅助输出控制、宏控制、录象机控制和系统编程。键盘通过 RS-232 和系统的 CPU 进行双向通信。 AD2079 ， AD2079R ， AD2079X ， ADTT 键盘 系统主键盘可进行视频切换、云台控制、球型摄像机控制、辅助输出控制和系统编程，键盘通过 RS-232 和系统的 CPU 进行双向通信。 ADl676B ， ADl676BX 键盘 系统分控键盘可进行视频切换、云台控制、球型摄像机控制、辅助输出控制，并能控制最多 5 个连续编号的监视器。键盘通过 RS-232 可支持简单的系统通讯。 ADl981 ， ADl981X ， AD2081 ， AD2081X 端口扩展器 将系统 CPU 上的 1 个 RS-232 端口扩展为 4 个。这样可连接多个系统键盘。 AD2091 ， ADS2091X 曼彻斯特码发生器／分配器 通过高速数据线与矩阵主机相连，并可输出 64 个 AD 码给解码器、云台和球型摄像机。 AD2083-02A, ， ADS2083-02AX SEC RS-422 码分配器 通过高速数据线和矩阵切换系统连接，并输出 16 种 RS-422 控制码给快速球系列球型摄像机。 AD 曼彻斯特控制码接收器 / 驱动器，云台，快球必须有 AD2091 系列曼彻斯特控制码分配器支持。 ADl024HS ， ADl024HSX 热开关 提供备份保护以确保系统不中断，持续监控两个独立 CPU 数据线的正常运行。当 ADl024HS 检测 CPU 功能时，自动选择 CPU 确保系统不中断运行。 AD2096A 报警接口 管理 64 个报警输入，并提供 RS-232 ASCⅡ 报警指令给系统 CPU 。报警输入可编程调用任一个视频输入，显示任一个预置场景，或初始化任一个辅助动作。一个 RS-232 端口可串接 16 个报警单元。 AD2031 切换器跟随器 指定的视频输入被调用到指定的视频输出时，激活继电器。它通过高速数据线和矩阵切换／控制系统连接，并提供 32 个

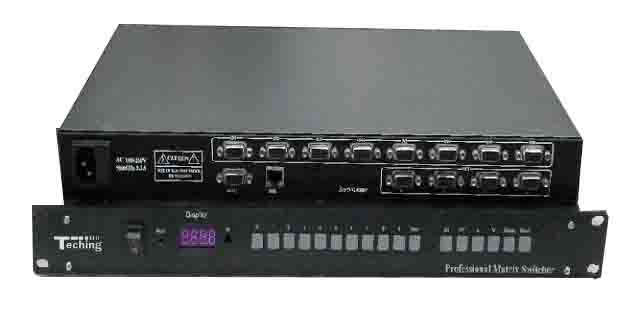

技术参数： VGA特性 增益：0dB 带宽：>260MHz（-3dB）满载 微分相位：0.05º@4.43 MHz 微分增益：0.05% @4.43 MHz 最大传播延时：5ns(±1ns) 切换速度：≤150ns VGA输入 信号类型：VGA信号 接口：VGA D型15针 最大电平：1.0Vp-p 阻抗：75Ω 回波损耗：-30dB@5MHz VGA输出 信号类型：VGA信号 接口：VGA D型15针 输出电平：0.7Vp-p 阻抗：75Ω 回波损耗：-30dB@5MHz 直流补偿：最大5mV 同步信号特性 输入/输出信号类型：TTL 输入阻抗：510Ω 输出阻抗：75Ω 极性：正或负（与输入一致） 音频特性 增率：0dB 频率响应：20 Hz ~ 20 kHz 总谐波失真+噪声：0.05% @ 1 kHz （额定电压下） 共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz 音频输入 信号类型：立体声，平衡 接口：5PIN接口 阻抗：>10KΩ 最大电平：+21dBu 音频输出 信号类型：立体声，平衡 接口：5PIN接口 阻抗：>470Ω 最大电平：+21dBu 控制类型 串行控制接口：RS-232，9-针母D型接口 波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 串行控制口结构：2=TX，3=RX，5=GND 规格 电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 功率：≤30W 存储环境温度：-20°C ~ +150°C 工作环境温度：-10°C ~ +55°C 相对湿度：20% ~ 95% 平均无故障时间：30，000小时。

技术参数： VGA特性 增益：0dB 带宽：>260MHz（-3dB）满载 微分相位：0.05º@4.43 MHz 微分增益：0.05% @4.43 MHz 最大传播延时：5ns(±1ns) 切换速度：≤150ns VGA输入 信号类型：VGA信号 接口：VGA D型15针 最大电平：1.0Vp-p 阻抗：75Ω 回波损耗：-30dB@5MHz VGA输出 信号类型：VGA信号 接口：VGA D型15针 输出电平：0.7Vp-p 阻抗：75Ω 回波损耗：-30dB@5MHz 直流补偿：最大5mV 同步信号特性 输入/输出信号类型：TTL 输入阻抗：510Ω 输出阻抗：75Ω 极性：正或负（与输入一致） 音频特性 增率：0dB 频率响应：20 Hz ~ 20 kHz 总谐波失真+噪声：0.05% @ 1 kHz （额定电压下） 共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz 音频输入 信号类型：立体声，平衡 接口：5PIN接口 阻抗：>10KΩ 最大电平：+21dBu 音频输出 信号类型：立体声，平衡 接口：5PIN接口 阻抗：>470Ω 最大电平：+21dBu 控制类型 串行控制接口：RS-232，9-针母D型接口 波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 串行控制口结构：2=TX，3=RX，5=GND 规格 电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 功率：≤30W 存储环境温度：-20°C ~ +150°C 工作环境温度：-10°C ~ +55°C 相对湿度：20% ~ 95% 平均无故障时间：30，000小时。

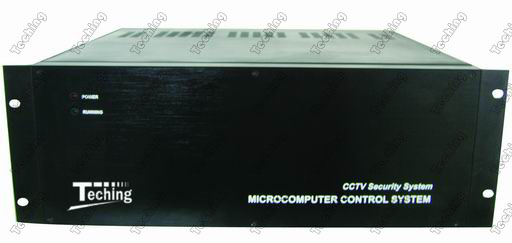

型号/规格 TEC2020L系列 视频输出 32路 (16) 视频输入 128路 (144) 音/视频指标 视频输入信号： 1Vр-р ( 75Ω ) 视频输出信号： 1Vр-р ( 75Ω ) 音频输入信号： 0.5Vр-р～1Vр-р ( 600Ω ) 音频输出信号： 输入跟随 视频信噪比： >70.5dB 音频信噪比： >58dB 视频输入见隔离度： >55dB 视频输出见隔离度： >50dB 音频输入见隔离度： >58dB 音频输出见隔离度： >55dB 音频通道宽带： 50Hz～30KHz 视频通道宽带：12MHz 切换属性 手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能 音/视频切换 同步切换 切换方式 采用电源同步切换 切换速度 PAL：≤20ms、 NTSC：≤16.7ms 视频报警 有视频丢失检测功能 数据保存 内置存储器件，各种数据配置设置至少保存10年 数据通讯 多口RS485、RS432 屏幕显示 日期/时间等 字符叠加特性 突出显示，稳定、清晰、无跳动现象 图形输入方式

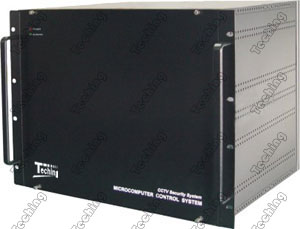

型号/规格 TEC2040L系列 视频输出 32路 (64) 视频输入 288路 (512) 音/视频指标 视频输入信号： 1Vр-р ( 75Ω ) 视频输出信号： 1Vр-р ( 75Ω ) 音频输入信号： 0.5Vр-р～1Vр-р ( 600Ω ) 音频输出信号： 输入跟随 视频信噪比： >70.5dB 音频信噪比： >58dB 视频输入见隔离度： >55dB 视频输出见隔离度： >50dB 音频输入见隔离度： >58dB 音频输出见隔离度： >55dB 音频通道宽带： 50Hz～30KHz 视频通道宽带：12MHz 切换属性 手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能 音/视频切换 同步切换 切换方式 采用电源同步切换 切换速度 PAL：≤20ms、 NTSC：≤16.7ms 视频报警 有视频丢失检测功能 数据保存 内置存储器件，各种数据配置设置至少保存10年 数据通讯 多口RS485、RS432 屏幕显示 日期/时间等 字符叠加特性 突出显示，稳定、清晰、无跳动现象 图形输入方式 电脑编辑输入（文字图形画笔软件） 选配IP模块 以太网控制模块或一路视频服务器模块 尺寸 483mm（W）X 355mm（H）X 380mm（D)

技术参数： 型号/规格 TEC2015M系列 视频输出 1-16路 视频输入 1-64路 音/视频指标 视频输入信号： 1Vр-р ( 75Ω ) 视频输出信号： 1Vр-р ( 75Ω ) 音频输入信号： 0.5Vр-р～1Vр-р ( 600Ω ) 音频输出信号： 输入跟随 视频信噪比： >70.5dB 音频信噪比： >58dB 视频输入见隔离度： >55dB 视频输出见隔离度： >50dB 音频输入见隔离度： >58dB 音频输出见隔离度： >55dB 音频通道宽带： 50Hz～30KHz 视频通道宽带：12MHz 切换属性 手动/编程自动全交叉无阻塞切换，具有单时序和群组切换功能 音/视频切换 同步切换 切换方式 采用电源同步切换 切换速度 PAL：≤20ms、 NTSC：≤16.7ms 视频报警 有视频丢失检测功能 数据保存 内置存储器件，各种数据配置设置至少保存10年 数据通讯 多口RS485、RS432 屏幕显示 日期/时间等 字符叠加特性 突出显示，稳定、清晰、无跳动现象 图形输入方式 电脑编辑输入（文字图形画笔软件） 选配IP模块 以太网控制模块或一路视频服务器模块 尺寸 480mm（W）X 89mm（H）X 310mm（D)

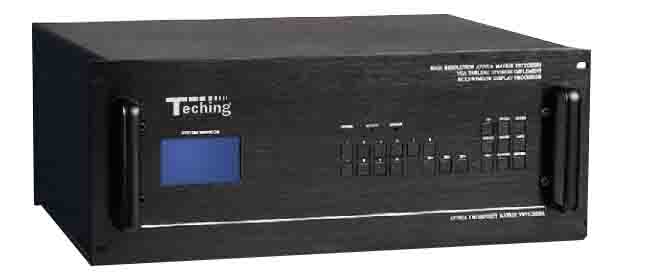

VGA 8020矩阵，最大可实现16路VGA电脑信号输入到16路VGA电脑信号输出的切换。内部采用高带宽开关芯片，图像清晰无拖影；输入、输出带缓冲设计，增强了抗冲击及输出能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。 VGA 8020采用最新32位嵌入式处理器，应用嵌入式RTOS操作系统，采用大规模高分辨率芯片，具有长线驱动能力，并且采用了长距离传输失真补偿技术，采用可编程逻辑阵列电路，任意交互切换。兼容市场所有同类产品的代码和指令。采用3D全新蓝色矩阵式显示屏，全中文显示工作状态，内置轮循切换功能，能任意设定间隔时间和通道，内置32组场景储存功能，能直接在面板操作。特有TCP/IP网络控制管理功能，能通过以太网控制。全贴片SMD工艺，特有ESD静电保护功能。 机箱采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。 内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。 除面板键盘和红外遥控操作外，还提供RS232控制接口，方便用户与各种集中控制设备配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。 VGA矩阵主要应用于普通广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。 性能特点： 1． 有断电现场保护功能，能保存设备关机前的状态； 2． 带有调节黑场时间功能，可避免信号切换时产生抖动； 3． 具备与计算机联机使用的RS232通讯接口，方便联机控制； 4． 提供两种不同类型的通讯协议，用户可以选择更符合自己习惯的其中一种。 5． 带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）； 6． 采用新型的 LCD 面板显示和轻触式按键；状态显示直观合理，设备操作更加简便； LCD 屏显示输入输出的控制状态； 7． 简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； 8． 强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作； 9． 内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。 10． 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV 11．采用高带宽芯片，带宽为350MHz（-3dB）定制产品可达500MHz 技术参数： VGA特性 增益：0dB 带宽：>260MHz（-3dB）满载 微分相位：0.05º@4.43 MHz 微分增益：0.05% @4.43 MHz 最大传播延时：5ns(±1ns) 切换速度：≤150ns VGA输入 信号类型：VGA信号 接口：VGA D型15针 最大电平：1.0Vp-p 阻抗：75Ω 回波损耗：-30dB@5MHz VGA输出 信号类型：VGA信号 接口：VGA D型15针 输出电平：0.7Vp-p 阻抗：75Ω 回波损耗：-30dB@5MHz 直流补偿：最大5mV 同步信号特性 输入/输出信号类型：TTL 输入阻抗：510Ω 输出阻抗：75Ω 极性：正或负（与输入一致） 音频特性 增率：0dB 频率响应：20 Hz ~ 20 kHz 总谐波失真+噪声：0.05% @ 1 kHz （额定电压下） 共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz 音频输入 信号类型：立体声，平衡 接口：5PIN接口 阻抗：>10KΩ 最大电平：+21dBu 音频输出 信号类型：立体声，平衡 接口：5PIN接口 阻抗：>470Ω 最大电平：+21dBu 控制类型 串行控制接口：RS-232，9-针母D型接口 波特率：9600 数据位：8位 停止位：1位，无奇偶校验位 串行控制口结构：2=TX，3=RX，5=GND 规格 电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 功率：≤30W 存储环境温度：-20°C ~ +150°C 工作环境温度：-10°C ~ +55°C 相对湿度：20% ~ 95% 平均无故障时间：30，000小时。
