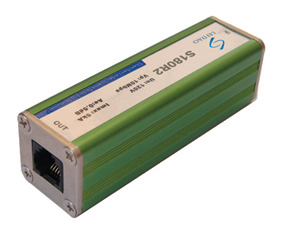

技术指标 型号 S180R2 S180R4 S180R2-16 最大持续工作电压 ≤180V 最大通流容量 5kA 保护水平（4kV,10/700uS） ≤250V 响应时间 1ns 传输速率 10Mbps 插入损耗 ≤0.5dB 保护管脚 2/3-4/5 2、3、4、5 2/3-4/5 接头形式 RJ11 保护路数 1 2 16 (*可根据用户需求对产品进行定制)

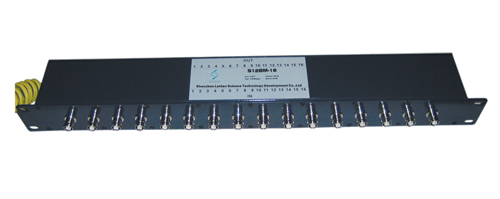

应用范围： 主要用于视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害，对相同工作电压下的RF传输同样适用。 集成式多口视频防雷箱主要应用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。   技术指标 型号 S12BM-16 最大持续工作电压 12V 最大通流容量 5KA 限制电压 ≤25V 响应时间 1ns 传输速率 100Mbps 插入损耗 ≤0.5dB 接头形式 BNC 保护路数 16 安装模式 19英寸机箱 (*可根据用户需求对产品进行定制)

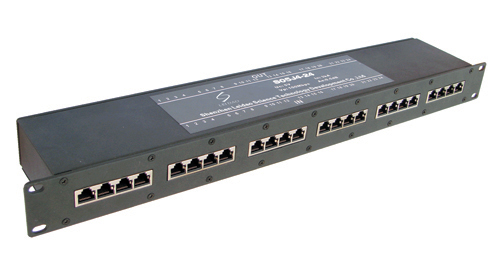

应用范围: 主要应用于综合网络柜、分交换机柜内多信号通道的集中防护.   技术指标: 型号 S05J4-24 最大持续工作电压 5V 最大通流容量 5kA 保护水平 4kV,10/700µs) ≤20V 响应时间 (ns) 1 传输速率(Mbps) 100 插入损耗(dB) ≤0.5 保护线路 1/2, 3/6 接头形式 RJ45 保护路数 2 保护口数 24 (可以根据用户需求对产品进行定制)

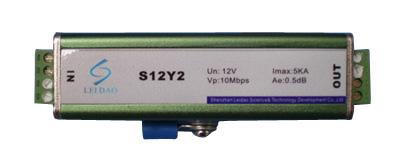

应用范围: V.1, X.27, RS485, RS422 LAN, CAN, V.24/RS232-C, MODEM BUS 令牌网、工业总线 对相同工作电压下,相同规格内的传输速率之信号保护同样也适用   技术指标 型号 S05Y6 S12Y2 S12Y4 S36Y2 最大持续工作电压 5V 12V 12V 36 最大通流容量 5kA 限制电压 ≤25V ≤40V ≤100V 响应时间 1ns 传输速率 10Mbps 插入损耗 ≤0.5dB 接头形式 压接式 保护路数(对) 3 1 2 1             (*可根据用户需求对产品进行定制)

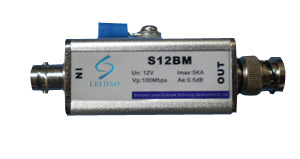

应用范围： 主要用于视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害，对相同工作电压下的RF传输同样适用。   技术指标 型号 S12BM 最大持续工作电压 ≤12V 最大通流容量 5kA 限制电压 ≤25V 响应时间 1ns 传输速率 100Mbps 插入损耗 ≤0.5dB 接头形式 BNC 保护路数 1 安装模式 与设备连接 (*可根据用户需求对产品进行定制)

主要特点： 摄像机电源、视频信号综合防护,干扰小; 通流量大、残压低 多级防护 插损小、传输性能优越、无漏流 安装方便,结构严谨   应用范围: 主要用于监控系统对监控设备(电源、摄象机)的防护;广泛应用于银行监控系统, 小区 安防系统; 学校、企业、道路安全防护等监控设备   技术指标: 产品型号 P220/S12BF P24/S12Y2 视频部分 控制部分 工作电压 ≤12V 最大持续工作电压 15V 标称放电电流(8/20µs) 3KA 最大通流容量(8/20µs) 5KA 限制电压 (10/700µs) 芯线-外壳 ≤40V 适应数据传输速率(Mbps) ≤100 ≤10 特性阻抗 75 Ω 插入损耗(dB) ≤0.5 接头形式 BNC - K/J 2P压接端子 电源部分 工作电压 220V AC 24V AC 最大持续工作电压 220V AC 40V AC 标称放电电流(8/20µs) 5KA 最大通流容量(8/20µs) 10KA 保护水平(8/20µs) 100V 外形尺寸(不含接地线) (MM) 126 * 55 * 25 工作环境 温度: －40～＋85℃ 相对湿度≤95％ (25℃)             (可以根据用户需求对产品进行定制)

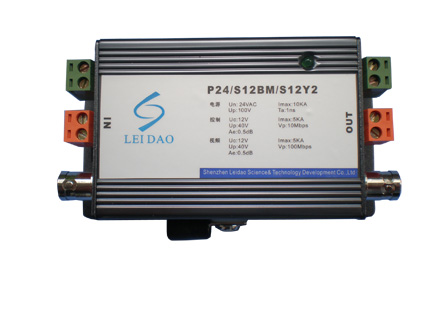

关于雷道 关于我们 资质证书 产品中心  电源防雷产品系列  监控专用产品系列  信号防雷产品系列  天馈防雷产品系列 联系我们 留言反馈 联系方式 当前位置：首页 >>产品介绍 >> 三合一监控专用防雷器 名称：三合一监控专用防雷器      详细介绍 三合一监控专用防雷器   主要特点： 摄像机电源、云台控制信号、视频信号综合防护,干扰小； 通流量大、残压低； 多级防护； 插损小、传输性能优越、无漏流   应用范围: 主要用于监控系统对监控设备(电源、云台、摄象机)的防护;广泛应用于银行监控系统, 小区 安防系统; 学校、企业、道路安全防护等监控设备   型号 P24/S12BM/S12Y2 P220/S12BM/S12Y2 视频及控制 工作电压 12V 标称放电电流(8/20µs) 3KA 最大通流容量(8/20µs) 5KA 限制电压 (10/700µs) 芯线-外壳 ≤40V 适应数据传输速率(Mbps) ≤100 特性阻抗 75 Ω 插入损耗(dB) ≤0.5 电源部分 工作电压 24V AC 220V AC 最大持续工作电压 40V AC 385V AC 标称放电电流(8/20µs) 5KA 最大通流容量(8/20µs) 8KA 保护水平(8/20µs) 100V 900V 接头形式 BNC-K/J, 2P压接端子 外形尺寸(不含接地线) (MM) 130 * 73 * 25 工作环境 温度: －40～＋85℃ 相对湿度 ≤95％ (25℃)           (可以根据用户需求对产品进行定制)

关于雷道 关于我们 资质证书 产品中心  电源防雷产品系列  监控专用产品系列  信号防雷产品系列  天馈防雷产品系列 联系我们 留言反馈 联系方式 当前位置：首页 >>产品介绍 >> 二合一监控专用防雷器 名称：二合一监控专用防雷器      详细介绍 二合一监控专用防雷器   主要特点： 摄像机电源、视频信号综合防护,干扰小; 通流量大、残压低 多级防护 插损小、传输性能优越、无漏流 安装方便,结构严谨   应用范围: 主要用于监控系统对监控设备(电源、摄象机)的防护;广泛应用于银行监控系统, 小区 安防系统; 学校、企业、道路安全防护等监控设备   技术指标: 产品型号 P220/S12BF P24/S12Y2 视频部分 控制部分 工作电压 ≤12V 最大持续工作电压 15V 标称放电电流(8/20µs) 3KA 最大通流容量(8/20µs) 5KA 限制电压 (10/700µs) 芯线-外壳 ≤40V 适应数据传输速率(Mbps) ≤100 ≤10 特性阻抗 75 Ω 插入损耗(dB) ≤0.5 接头形式 BNC - K/J 2P压接端子 电源部分 工作电压 220V AC 24V AC 最大持续工作电压 220V AC 40V AC 标称放电电流(8/20µs) 5KA 最大通流容量(8/20µs) 10KA 保护水平(8/20µs) 100V 外形尺寸(不含接地线) (MM) 126 * 55 * 25 工作环境 温度: －40～＋85℃ 相对湿度≤95％ (25℃)             (可以根据用户需求对产品进行定制)

特点： 专利技术产品； 插损小，响应时间快； 限制电压低； 限制电压精确； 通流容量大

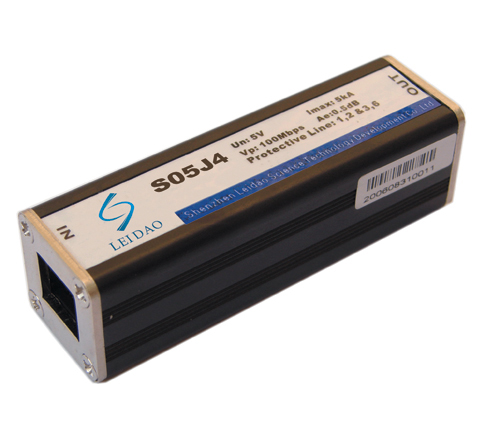

特点： 专利技术产品； 插损小，响应时间快； 限制电压低； 限制电压精确； 通流容量大；   技术指标 产品型号 S05J4 S05J8 最大持续工作电压 5V 标称放电电流(8/20µs) 3kA 最大通流容量 (8/20µs) 5kA 限制电压 芯线-接地线 ≤20V (10/700µs) 适应传输速率(Mbps) 100 100 插入损耗(dB) ≤0.5 接口形式 输入In RJ45 (F)   输出 Out RJ45 (F) 保护形式(四线保护/路) 1/2, 3/6 1-8 外形尺寸(不包含接地线) (mm) 83 * 40 * 25 83 * 25 * 25 工作环境 温度: －40～＋85℃ 相对湿度: ≤95％           (可根据用户需求对产品进行定制)
