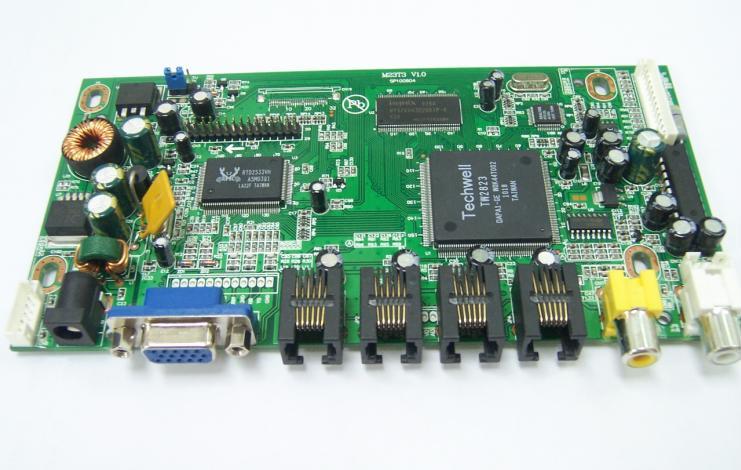

M23T3产品简介： 该产品选用RTD2033V和TW2823方案，将四画面分割及液晶驱动功能集成于一款板卡上，液晶驱动功能可驱动24寸以下液晶屏，四分割功能可调节输出1-4画面输出到屏显示，同时有AV输出口将屏幕显示的图像输出给外部设备使用，专用摄像头接口。 板卡特色： 1）本板卡将分割器及液晶屏驱动板合二为一，既节省了成本，又增强了整机稳定性 2）板卡具有VGA输入；4路AV信号输入，1路AV输出 3）4路AV信号输入，可以同屏显示任何1路、2路、3路、4路信号图像 4）去屏接口标准双8bit LVDS接口， 32PIN单6bitTTL接口,可以兼容8寸至24寸各种型号液晶屏 5）整个设计考虑到安规及认证 6）VIDEO信号采用BNC端子，防止脱落 7）具有LVDS及单TTL接口，屏电压3.3V/5V/12V可选 8）2*2W功放 9）配专用分割器遥控 10） 摄像头专用接口，含有音频、视频、电源信号。

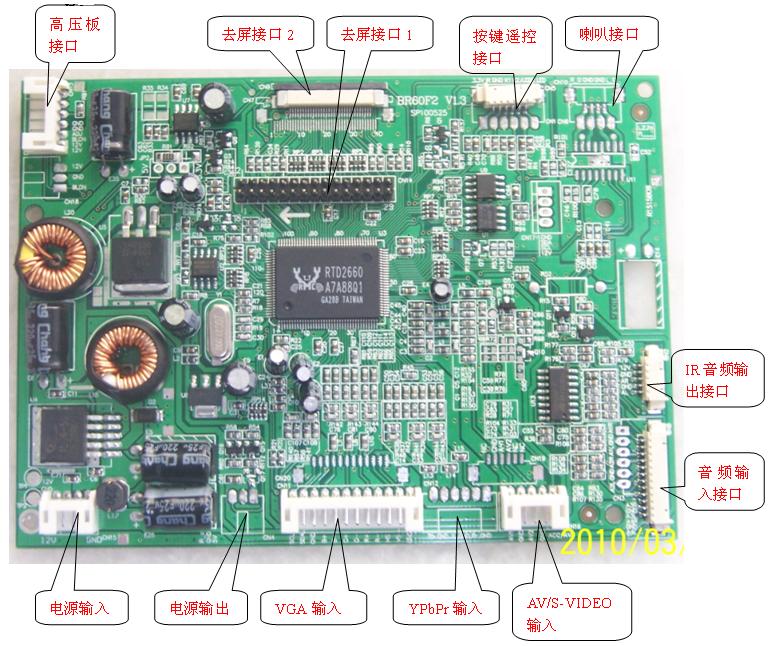

BR60F2产品简介：       该产品选用RTD2660方案，是专为车载应用设计的液晶驱动板，可驱动所有LVDS及单口TTL接口屏。具有VGA、YPbPr、3路AV或1路AV＋1路S-VIDEO输入，对应通道的音频输入（2*2W）；ADC按键口及遥控输入口。预留IR音频发射等功能。 板卡特色 1）输入输出插座能承受17寸以上屏需要的电流； 2）可接LVDS及单TTL接口屏，屏电源3.3V/5V可选； 3）输入电压防反，固定电源IC品牌，并最高可承受24V或45V电压（根据客户要求） 4）具有一般板卡不具有的YPbPr输入功能； 5）最多3路AV信号输入，且其中2路可做S-VIDEO信号输入 6）具有倒车控制功能，也可有信号自动切换； 7）预留电源及遥控输出口（读卡器或数字电视用）； 8）双声道2*2W功放，红外音频输出及4路双声道音频输入； 9）最多可以接14个按键； 10）             高压板电源12V可选、可控，并且电路专门处理兼容性好；

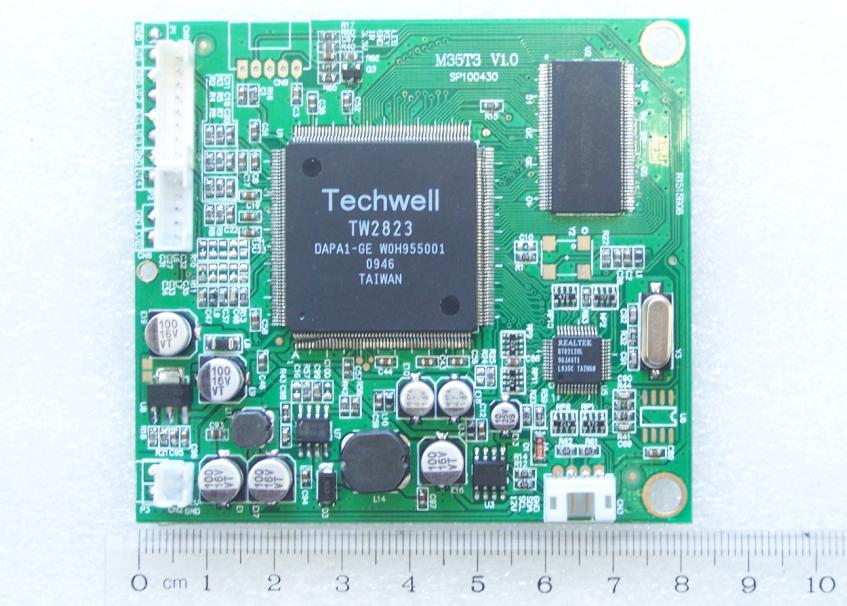

M35T3产品概述   该产品选用TW2823方案，主要用于车载系统，设前、后、左、右四个摄像头，每个通道信号可自动侦测，输出AV信号显示当前有信号的通道图像，故画面分为4分割、3分割、2分割、单画面显示等多种模式，且任意通道组合。板卡预留了按键、遥控接口。 板卡特色 1)   板卡小巧，方便安装 2)   AV输入可自动侦测，并显示有信号的通道图像 3)   AV输出，并预留S-VIDEO输出 4)   有按键、遥控功能 5）可定制特殊显示模式

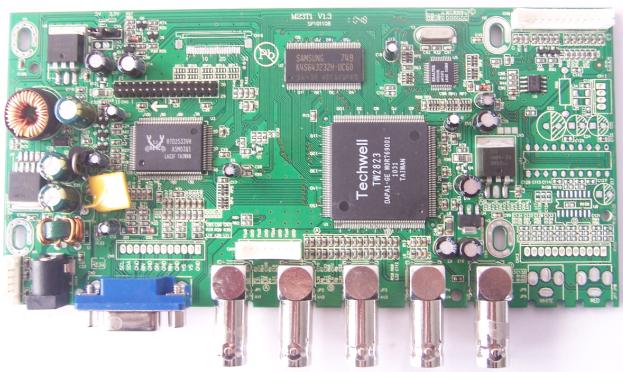

M23T1产品简介： 该产品选用RTD2033V和TW2823方案，将四画面分割及液晶驱动功能集成于一款板卡上，液晶驱动功能可驱动24寸以下液晶屏，四分割功能可调节输出1-4画面输出到屏显示，同时有AV输出口将屏幕显示的图像输出给外部设备使用。 板卡特色： 1）本板卡将分割器及液晶屏驱动板合二为一，既节省了成本，又增强了整机稳定性 2）板卡具有VGA输入；4路AV信号输入，1路AV输出 3）4路AV信号输入，可以同屏显示任何1路、2路、3路、4路信号图像 4）去屏接口标准双8bit LVDS接口， 32PIN单6bitTTL接口,可以兼容8寸至24寸各种型号液晶屏 5）整个设计考虑到安规及认证 6）VIDEO信号采用BNC端子，防止脱落 7）具有LVDS及单TTL接口，屏电压3.3V/5V/12V可选 8）2*2W功放 9）配专用分割器遥控

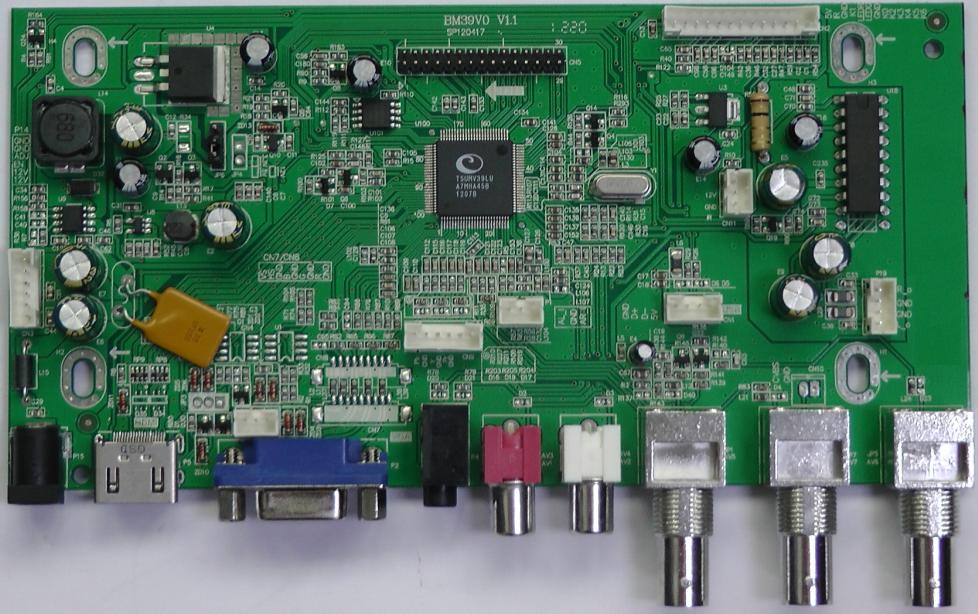

BM39V1产品简介： 采用MST TSUVM39方案，VIDEO有3D滤波及3D降噪，VIDEO和RGB ADC为10bit，支持DVI/HDCP/HDMI（HDMI 1.4），Mstar ACE-3专利图像/色彩处理技术，低EMI及低待机功耗。可驱动15寸-24寸LVDS接口屏。 板卡特色 1）端子接口：HDMI、VGA、2路AV输入、1路AV输出、音频输入、音频输出 2）采用可恢复保险丝，具有短路保护功能 3）所有信号输入输出口有ESD防护 4）整个设计考虑到安规及认证 5）VIDEO信号采用BNC端子，防止脱落 6）支持所有LVDS接口屏，屏电压3.3V/5V/12V可选 7）采用IO按键口，最多可接7个按键 8）2*6W功放 9）可满足工业级要求，工作温度-20～+70℃

SDI02B产品简介： 该产品选用gennum方案。SDI技术是高质量图像串行传送的代表,主要用于监控市场（低成本，不支持SMPTE协议），本产品支持音频解嵌,同时支持最高分辩率到1080P 60HZ,从而使应有范围更加广泛。 板卡特色： 1）低成本SDI方案，适合监控市场 2）端子接口：SDI一进一出，输出转换为HDMI信号 3）可支持HD-SDI、SD-SDI 4）VIDEO信号采用BNC端子，防止脱落 5）支持SDI内嵌音频   监控用板卡支持模式列表（不支持SMPTE协议）： SN Mode Type 1 1080P @60HZ  3G 2 1080P @50HZ  3G 3 1080I @60HZ HDTV 4 1080I @50HZ HDTV 5 1080P @30HZ HDTV 6 1080P @25HZ HDTV 7 1080P @24HZ HDTV 8 1080PSF @24HZ HDTV 9 720P @60HZ HDTV 10 720P @50HZ HDTV 11 480I  @60Hz SDTV 12 576I @50Hz SDTV

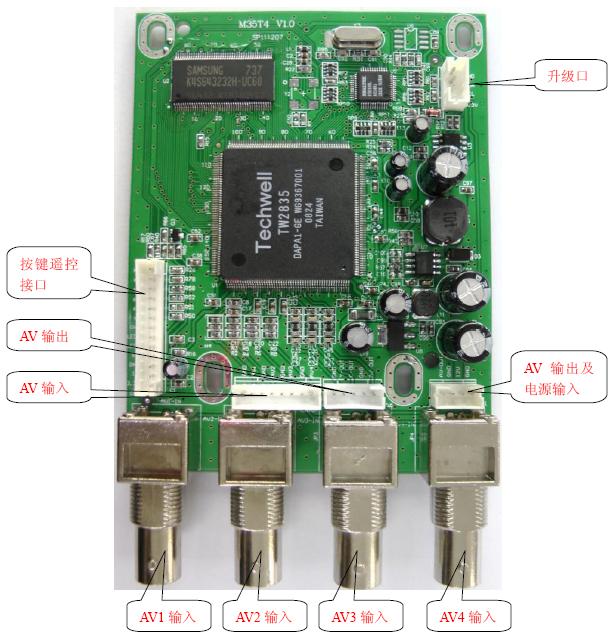

M35T4产品概述   该产品选用TW2823方案，主要用于监视器和车载系统，设前、后、左、右四个摄像头，每个通道信号可自动侦测，输出AV信号显示当前有信号的通道图像，故画面分为4分割、3分割、2分割、单画面显示等多种模式，且任意通道组合，信号输出最多3路AV或1路AV+1路S-VIDEO输出。板卡预留了按键、遥控接口。 板卡特色 1)   板卡小巧，方便安装 2)   AV输入可自动侦测，并显示有信号的通道图像 3)   最多可3路AV输出 4)   有按键、遥控功能 5）可定制特殊显示模式 技术规格   方案型号 CONTROLLER TW2823 输入信号 4路AV 支持制式 PAL/NTSC 输出信号 3路AV或1路AV+1路S-VIDEO 支持制式 PAL/NTSC 接口 AV输入 8PIN/2.0立式插座 AV输出/电源输入 4PIN/2.0立式插座 按键遥控 13PIN/2.0立式插座 升级口 4PIN/2.0立式插座 电源 输入电源 5-15V DC 整机工作电流 12V/180mA或5V/500mA 待机模式功耗 小于0.5W

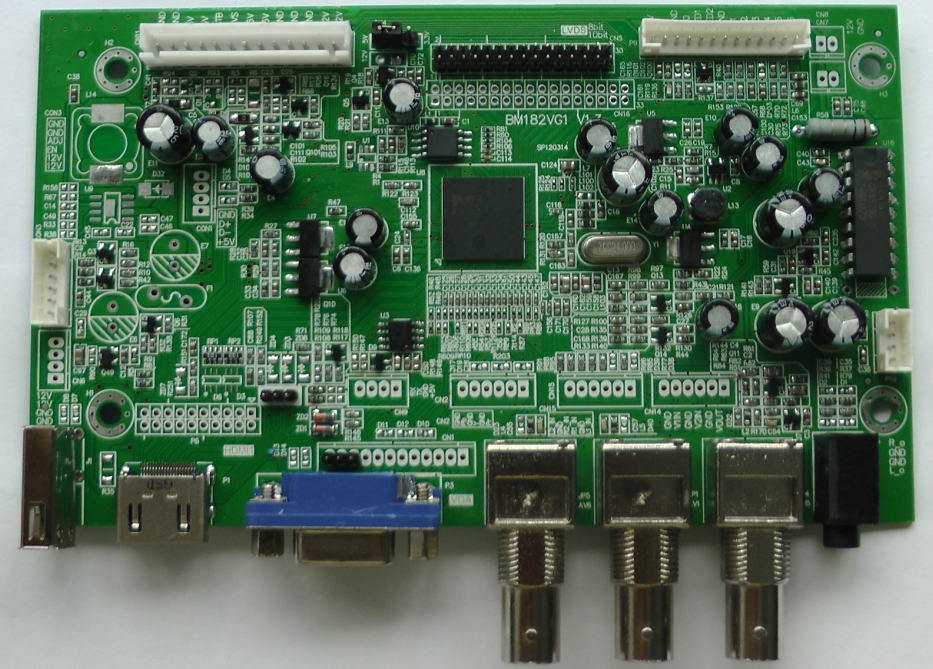

1、       产品概述   该产品是我公司最新设计的具有3D滤波的监控器用液晶驱动板，可驱动所有LVDS接口屏，具有USB/HDMI/VGA/ 2路AV输入，音频输入（2*6W），以及监控专用的VIDEO输出功能,并且所有VIDEO输入输出采用BNC端子形式防插线脱落。最多7个按键口及遥控输入口。同时板卡上所有输出端子预留插座，以便客户外接端子板输出。板卡预留内外置电源接口。   2、          技术规格   方案型号 SCALER MST6M182VG AUDIO TDA1517 输入信号 VGA 支持模式 DOS VGA SVGA XGA SXGA 行频 30-80kHz 场频 56-75Hz HDMI HDMI 1.4 AV1/AV2 支持制式 PAL/NTSC AUDIO 功率 2*6W 接口 VGA DB15插座/12PIN_2.0立式插座 HDMI HDMI端子/20PIN_2.0双排金针插座 AV输入输出 莲花插头或BNC头/6PIN_2.0立式插座 音频输入 耳机插孔 音频功放输出 4PIN/2.0立式插座 按键遥控 13PIN/2.0立式插座 INVERTER 6PIN/2.0立式插座 外置电源口 4PIN/2.0立式插座 内置电源口 13PIN/2.54立式插座 屏接口 30PIN/2.0或34PIN/2.0双排金针插座 电源 输入电源 8-20V DC 去屏电源 3.3V/5V/12V可选 待机模式功耗 整机电流小于0.5W 其它 按键 5键或7键 Power/▲、Menu、+ -、Switch/▼ OSD语言 简体中文、英文
