接口特性：接口兼容EIA/TIA的RS232.RS485/422标准 电气接口：RS232端DB9孔型连接器；RS485/422端7位接线柱连接器,支持128节点,+/-15KV防静电 保护等级：RS485、RS422接口每线600W的雷击浪涌保护 隔离度：隔离电压2500Vrms 1000DC连续,电源全隔离 工作方式：异步半双工,全双工差分传输自动选择 传输介质：双绞线或屏蔽线（建议双绞线特征阻抗为120Ω） 传输速率：300~115200bps 外形尺寸：95mm×67mm×26mm 工作环境：-40℃到85℃,相对温度为5%到95% 传输距离：0-1800米(RS485/422端) 信号指示：三个信号指示灯电源(PWR)发送(TXD)接收(RXD

特性 强大的硬件 高速的32位处理器； 10M/100M自适应以太网接口，2KV 电磁隔离； 2路CAN口，2.5KV电磁隔离； CAN口波特率10k~1000kbps； 内嵌硬件看门狗定时器； 电压范围9V～24V直流； 系统功耗低，最大工作电流：QZCANET200T(200mA)； 工作温度：-25℃～75℃； 湿度：5% - 95% RH，无凝露； 坚固的金属外壳，SECC 金属 (1.1 mm)； 专为工业环境设计，提供轨道附件（DIN rail ）。 完善的功能 支持心跳和超时断开功能； 工作端口，目标IP和目标端口均可设定； 网络断开后自动恢复连接资源，可靠地建立TCP连接； 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DNS、TCP； 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则； CAN数据和以太网数据双向透明传输； 灵活的CAN口数据分帧设置，满足用户各种分包需求； 每个CAN口可以分别被配置成为不同的工作模式，可灵活应用在各种领域； 可使用Windows平台配置软件配置工作参数； 免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件。

QZ03-232 智能协议转换器可以快速将RS-232通讯设备连接到CAN-bus 现场总线。转换器支持1200～115200bps 范围的RS-232/RS-485 通讯速率，5Kbps～1Mbps范围的CAN-bus 通讯速率。转换器提供三种数据转换模式：透明转换、透明带标识转换、Modbus 协议转换；支持Modbus RTU 协议。QZ03-232转换器提供有PC 配置软件， 用户可以灵活设置QZ03-232的运行参数。 产品特性 1、 实现CAN-bus 与RS-232的双向数据通讯； 2、 支持CAN2.0A 和CAN2.0B 协议，符合ISO/DIS 11898 规范； 3、 集成1 路CAN-bus 通讯接口，多种速率选择； 4、 QZ03-232 集成1 路3 线式RS-232 通讯接，通讯速率在1200～115200bps 之间可设定； 5、 提供三种数据转换模式：透明转换、透明带标识转换、Modbus 协议转换； 6、 CAN-bus 电路采用DC 2500V 电气隔离； 7、 工作温度：-40℃ ～ +85℃。 产品应用 1、煤矿远程通讯 2、智能楼宇、公共广播系统 3、安防、消防网络 4、PLC 通讯联网 5、铁路设备联网 6、虚拟串口(VCOM)

本公司的QZ03A-2无线网络模块是一款采用GSM通讯技术，专供工业环境下使用的无线网络模块。内置西门子高性能GSM模块，它采用发展最成功的GSM模块无线通讯技术。能提供短消息数据服务、CSD数据服务。该模块内置高性能通讯控制器，无需上位机使用AT指令，通讯内容直接通过 RS232 接口输入到模块即可通过无线发出，该设备对于嵌入式设备之间通信使用非常方便。 由于该无线网络模块是专为工业集成设计的，在温度范围、振动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性为您的设备提供了高质量保证，考虑到主要使用于数据传输场合，模块取消了语音接口。 二、产品特色 1.双频切换覆盖范围大； 2.支持SMS、数据、传真三大功能； 3.内嵌协议，无需AT命令控制； 4.标准 RS-232 接口； 5.工业级设计确保通信畅通无阻； 6.外接 LED 明白指示工作状态。 三、行业应用 电力：城市中配电网络自动化系统，电网实时监控和自动补偿，电力远程自动抄表。 气象：温度，湿度，风向，风速和空间清晰度等气象数据的数据传输。 石油：石油的输油管温度实时在线检测，油田数据采集。 矿山：矿山安全数据实时在线检测；矿山产量税控数据监控。 通信：电信机房动力环境监控，通信维护人员线路。 热力：热力系统实时监控和维护。 水利：水文站观测数据监测。 生活：煤气调压站实时数据采集自动控制；自来水，污水管道，闸门与水厂实时监控维护。 交通：GPRS/SMS/GPS机动车辆监控调度系统；银行运钞车，邮政运输车监控调度；出租车，公交车辆和指示集团车辆管理，监控调度。 四、主要功能 【短消息功能】 点对点短消息 MT/MO 小区广播短消息 TEXT/PDU 格式短消息 【数据功能】 9.6Kbps 电路型数据业务 G3 传真 【工业特性】 l 同类产品中体积最小，适合嵌入式集成并具有节能模式，适合移动设备使用。 l 内部硬件和软件看门狗，随时监控运行状态，保证产品稳定可靠的运行 l 抗干扰性强，良好的外壳封装 l 使用快速简便,易于安装 l 通用的RS-232接口 l 内置通讯协议，数据直接打包传输，无需使用AT命令交互 五、技术参数 【电气参数】 供电电源直流 7-12V DC 1A 发射时平均电流 300mA 待机电流 20mA 【物理参数】 尺寸 110 × 54 × 25mm 【环境参数】 操作温度 -25 +55 贮藏温度 -35 +85 湿度范围 0~95% 非冷凝 【射频参数】 工作频段 880~915 / 925~960MHz 或 1710~1785 / 1805~1880MHz 接收灵敏度 -104dBm 最大发射功率 2W ， 900MHz ； 1W ， 1800MHz 动态范围 62dB 峰值功率下相位误差

一、概述 本公司的QZ02-GSM-1无线网络模块是一款采用GSM通讯技术，专供工业环境下使用的无线网络模块。内置西门子高性能GSM模块，它采用发展最成功的GSM模块无线通讯技术。能提供短消息数据服务、CSD数据服务，通过标准的AT命令和 RS232 接口，可以方便地集成该模块使您的设备具有无线通讯功能。 由于该无线网络模块是专为工业集成设计的，在温度范围、振动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性为您的设备提供了高质量保证，考虑到主要使用于数据传输场合，模块取消了语音接口。 二、产品特色 1.双频切换覆盖范围大； 2.支持SMS数据传真三大功能； 3.外部 AT 命令控制； 4.标准 RS-232 接口； 5.工业级设计确保通信畅通无阻； 6.外接 LED 明白指示工作状态。 三、行业应用 电力：城市中配电网络自动化系统，电网实时监控和自动补偿，电力远程自动抄表。 气象：温度，湿度，风向，风速和空间清晰度等气象数据的数据传输。 石油：石油的输油管温度实时在线检测，油田数据采集。 矿山：矿山安全数据实时在线检测；矿山产量税控数据监控。 通信：电信机房动力环境监控，通信维护人员线路。 热力：热力系统实时监控和维护。 水利：水文站观测数据监测。 生活：煤气调压站实时数据采集自动控制；自来水，污水管道，闸门与水厂实时监控维护。 交通：GPRS/SMS/GPS机动车辆监控调度系统；银行运钞车，邮政运输车监控调度；出租车，公交车辆和指示集团车辆管理，监控调度。 四、主要功能 【短消息功能】 点对点短消息 MT/MO 小区广播短消息 TEXT/PDU 格式短消息 【数据功能】 9.6Kbps 电路型数据业务 G3 传真 【其他功能】 呼叫前转 呼叫限制 呼叫等待 / 呼叫保持 固定拨号号码 来电显示 SIM 卡工具箱 非结构化补充业务数据 USSD 五、技术参数 【电气参数】 供电电源直流 7-12V DC 1A 发射时平均电流 300mA 待机电流 20mA 【物理参数】 尺寸 110 × 54 × 25mm 【环境参数】 操作温度 -25 +55 贮藏温度 -35 +85 湿度范围 0~95% 非冷凝 【射频参数】 工作频段 880~915 / 925~960MHz 或 1710~1785 / 1805~1880MHz 接收灵敏度 -104dBm 最大发射功率 2W ， 900MHz ； 1W ， 1800MHz 动态范围 62dB 峰值功率下相位误差

一、概述 ZigBee是一种用于控制和监视各种系统的低数据速率低功耗联网无线标准。ZigBee 所依据的 IEEE 802.15.4 标准规定了ZigBee的数据传输速率应在20 kbps、40 kbps 或 250 kbps，并且采用 ZigBee 的设备应能至少工作两年而无需更换电池。ZigBee 拟应用于环境控制系统、安全系统、工业传感器以及医疗监控系统等传输数据量少、负载周期短的系统。 QZ01-232-2000均采用飞思卡尔半导体（原摩托罗拉半导体）的经济高效的单封装（SiP）MC13213 ZigBee解决方案。通过Zigbee无线传输技术扩展串口设备的传输距离。 QZ01-232-2000模块是增强型的ZigBee模块，具有通信距离远、抗干扰能力强、组网灵活等优点和特性；可实现一点对多点及多点对多点之间的设备间数据的透明传输；可组成星型和网状网络结构。 二、性能指标 设备省电： ZigBee技术采用了多种节电的工作模式，标准型模块采用省电模式时可以确保两节五号电池工作长达6个月到两年。 通信可靠： ZigBee采用了CSMA/CA的碰撞避免机制，同时为需要固定带宽的通信业务预留了专用时隙，避免了发送数据的竞争和冲突；MAC层采用了完全确认的数据传输机制，每个发送的数据包都必须等待接收方的确认信息。 网络的自组织、自愈能力强： ZigBee的自组织功能：无需人工干预，网络节点能够感知其他节点的存在，并确定连接关系，组成结构化的网路； ZigBee自愈功能：增加或者删除一个节点，节点位置发生变动，节点发生故障等，网络都能够自我修复，并对网络拓扑结构进行相应的调整，无需人工干预，保证整个系统仍然能够正常工作。 成本低廉： 设备的复杂度低，且ZigBee协议是免专利费的，这些可以有效的降低设备成本；ZigBee的工作频段是免申请的2.4GHz。 网络容量大： 一个ZigBee网络可以容纳最多254个从设备和一个主设备，一个区域内可以一同时存在200多个ZigBee网络。多个网络连接，可以支持超过60000个节点。 数据安全： ZigBee提供了数据完整性检查和鉴权功能。加密算法采用AES-128，同时各个应用可以灵活确定其安全属性。 本公司的QZ01-232-2000模块多次应用于工程项目，性能上远远高于市场上的普通模块。模块的性能指标如下： 频段：2.4-2.483GHz 串口：RS232 通讯协议标准：IEEE 802.15.4 网络拓扑结构：网状、星状 调制方式：DSSS （O-QPSK） 数据传输速率：250KBps 可靠通信范围：（无障碍直线可视）QZ01-232-2000不小于2000m；若中心节点采用高增益天线，通信距离更远 接收灵敏度：-92dBm 寻址方式：64位IEEE地址，8位网络地址 数据加密：128-bit AES 错误校验：CRC-16/32 信道接入方式：CSMA-CA和时隙化的CSMA-CA 信道：16(5MHz) 通信时延：15ms（激活或信道接入），30ms（设备搜索） 工作温度：-40-85℃ 天线：2.4G天线，双天线 电源：7～9V 接收电流：60mA 发射电流：74mA 睡眠电流：0.2uA 三、接口说明 指示灯定义： 电源：电源指示灯，电源连接正确，长亮 发送：发送指示灯，发送数据时，亮（闪烁） 接收：接收指示灯，接收数据时，亮（闪烁） 工业标准插座定义： A+：RS232 TX B-：RS232 RX GND:地，号地 +：电源输入7~9VDC输入，电流500mA -:电源地 天线插座: SMA1:发送天线，标配5dB全向天线 SMA2:接收天线，标配5dB全向天线 四、无线网络配置 本公司无线RS232模块可以使用本公司配套的设置软件进行设置，一般需要配置一个中心设备（即，中心节点），和若干个分设备（即，节点）。中心节点负责与各个节点进行数据的双向传输，因此一般作为中心控制站的无线接入设备，节点分布于各个控制或者数据采集的终端。在无线应用中，首先需要确定网络拓扑结构。在简单应用中，可以构成点对点结构或者星型网络。本公司的无线模块也可以构成更为复杂的树状、网状网络，需要在订货时进行说明。

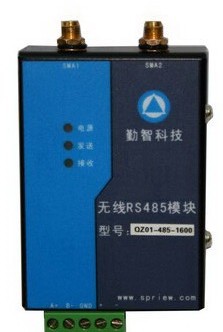

ZigBee是一种用于控制和监视各种系统的低数据速率低功耗联网无线标准。ZigBee 所依据的 IEEE 802.15.4 标准规定了ZigBee的数据传输速率应在20 kbps、40 kbps 或 250 kbps，并且采用 ZigBee 的设备应能至少工作两年而无需更换电池。ZigBee 拟应用于环境控制系统、安全系统、工业传感器以及医疗监控系统等传输数据量少、负载周期短的系统。 QZ01-485-1600均采用飞思卡尔半导体（原摩托罗拉半导体）的经济高效的单封装（SiP）MC13213 ZigBee解决方案。 运用ZigBee技术的家庭消费类产品包括：带有照明和HVAC控制设备的家庭自动化系统、安全系统、百叶窗控制及遥控器、以及用于机顶盒和其他娱乐设备的远程控制。带有附件接口的消费产品可在售后增加ZigBee功能，例如掌上电脑或笔记本电脑中的紧凑型闪存或PCMCIA插槽。 QZ01-485-2000模块是增强型的ZigBee模块，具有通信距离远、抗干扰能力强、组网灵活等优点和特性；可实现一点对多点及多点对多点之间的设备间数据的透明传输；可组成星型和网状网络结构。 二、性能指标 设备省电： ZigBee技术采用了多种节电的工作模式，可以确保两节五号电池工作长达6个月到两年。 通信可靠： ZigBee采用了CSMA/CA的碰撞避免机制，同时为需要固定带宽的通信业务预留了专用时隙，避免了发送数据的竞争和冲突；MAC层采用了完全确认的数据传输机制，每个发送的数据包都必须等待接收方的确认信息。 网络的自组织、自愈能力强： ZigBee的自组织功能：无需人工干预，网络节点能够感知其他节点的存在，并确定连接关系，组成结构化的网路； ZigBee自愈功能：增加或者删除一个节点，节点位置发生变动，节点发生故障等，网络都能够自我修复，并对网络拓扑结构进行相应的调整，无需人工干预，保证整个系统仍然能够正常工作。 成本低廉： 设备的复杂度低，且ZigBee协议是免专利费的，这些可以有效的降低设备成本；ZigBee的工作频段是免申请的2.4GHz。 网络容量大： 一个ZigBee网络可以容纳最多254个从设备和一个主设备，一个区域内可以一同时存在200多个ZigBee网络。多个网络连接，可以支持超过60000个节点。 数据安全： ZigBee提供了数据完整性检查和鉴权功能。加密算法采用AES-128，同时各个应用可以灵活确定其安全属性。 本公司的QZ01-485-2000模块多次应用于工程项目，性能上远远高于市场上的普通模块。模块的性能指标如下： 频段：2.4-2.483GHz 串口：RS485（或者RS232，订货时需说明） 通讯协议标准：IEEE 802.15.4 网络拓扑结构：网状、星状 调制方式：DSSS （O-QPSK） 数据传输速率：250KBps 可靠通信范围：（无障碍直线可视）QZ01-485-2000不小于2000m；若中心节点采用高增益天线，通信距离更远 接收灵敏度：-92dBm 寻址方式：64位IEEE地址，8位网络地址 数据加密：128-bit AES 错误校验：CRC-16/32 信道接入方式：CSMA-CA和时隙化的CSMA-CA 信道：16(5MHz) 通信时延：15ms（激活或信道接入），30ms（设备搜索） 工作温度：-40-85℃ 天线：2.4G天线，双天线 电源：7～9V 接收电流：60mA 发射电流：74mA 睡眠电流：0.2uA 三、接口说明 指示灯定义： 电源：电源指示灯，电源连接正确，长亮 发送：发送指示灯，发送数据时，亮（闪烁） 接收：接收指示灯，接收数据时，亮（闪烁） 工业标准插座定义： A+：RS485 A+ B-：RS485 B- GND:地，号地 +：电源输入7~9VDC输入，电流500mA -:电源地 天线插座: SMA1:发送天线，标配5dB全向天线 SMA2:接收天线，标配5dB全向天线 四、无线网络配置 本公司无线RS485模块可以使用本公司配套的设置软件进行设置，一般需要配置一个中心设备（即，中心节点），和若干个分设备（即，节点）。中心节点负责与各个节点进行数据的双向传输，因此一般作为中心控制站的无线接入设备，节点分布于各个控制或者数据采集的终端。在无线应用中，首先需要确定网络拓扑结构。在简单应用中，可以构成点对点结构或者星型网络。本公司的无线模块也可以构成更为复杂的树状、网状网络，需要在订货时进行说明。

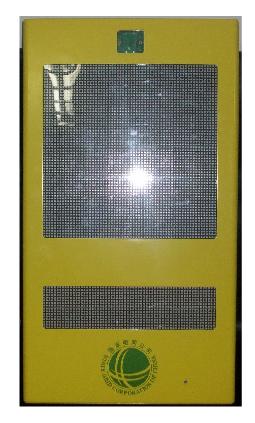

本产品采用微波人体感测器结合LED屏进行声光及语音警报。 报警距离分为1.5米、3米、6米3档，LED显示图案能通过串口下载。 一块警示牌可下载多幅图片用于多种场合报警，可遥控设置警示牌报警图案、语音及报警距离。 本产品采用防水工艺设计,可用于室外报警场合,可广泛应用于电力、建筑等安全生产中。 主箱体外形尺寸(mm)：680x380x78 工作温度（摄氏度）：-5～45 充电时间：10小时(配备两套蓄电池，蓄电池可拆卸，不影响正常使用) LED点阵：图片区64X64， 文字区16X64；高亮红色LED模组 报警喇叭最大输出功率：15W
