详细内容： 一、“satelit”“卫星”简介 法国杜尔－梅森公司“satelit”“卫星”牌提前放电避雷针是当今世界上处于领先防雷优质产品，该产品符合国际电工（I.E.C）防雷规范，符合中华人民共和国国家标准GB50057-94《建筑物防雷设计规范》。在中国境内安装使用200万套，有效进行防雷措施。 法国杜尔－梅森（DUYAL-MESSIEN）公司是由1835年建立的杜尔和1927年建立的梅森两家公司合并而成，现为当今世界上处于领先地位的防雷专业公司，主要产品是“Satelit + "(卫星)牌提前放电避雷针。公司以科学技术研究为先导，是法国生产提前放电避雷针的主要厂家之一。公司是法国电工技术联合会（V.T.E.Commission）的成员，是制定国际新标准的权威机构——国际电工委员会（I.E.C）的法国成员之一。 公司所有防护直属雷的产品保证符合当前最严格的防雷标准——NFC17-102标准。 其产品在欧洲及东南亚地区享有较高的声誉。法国“卫星”牌提前放电避雷针符合中华人民共和国国家标准GB50057-94《建筑物防雷设计规范》。 二、工作原理 当雷电云层形成时，云层与地面之间产生一个电场（大气），此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。 当雷电云层内部形成一个下行先导时，闪电电击使开始了。下行先导电荷以阶梯形式向地面移动。下行先导携带着的电荷使地面建立起来了电场。 从地面上的建筑物或物体产生了一个上行的先导。此上行先导向上传播一直到与下行先导会合。此时，闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第一个上行先导决定了闪电电击的地点。“卫星”牌提前放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。 注意：此说明只描述负向的下行闪电电击，这是电气——几何模型的仅有的应用实例。目前为止，这种闪电电击是最经常发生的。 三、内部构造示意图 四、特性 ●性能优越 1、在同等条件（高度）下，“Satelit+”比普通避雷针保护范围大 2、落雷更准确，减小了雷击点落于非避雷针体的概率。 ●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。 ●免维护：无源，无需供电，无耗能元件。 ●安装简单：重量轻，不需加装同轴屏蔽电缆。 ●造型美观 五、产品型号及保护半径 型号 提前放电时间△T ESE2500 25微秒 ESE4000 40微秒 ESE5000 50微秒 ESE6000 60微秒 不同型号不同安装高度的“satelit+”避雷针 对各类防雷建筑物的保护半径（Rp） “satelit+” 针尖高度 h=高于被保护物的水平高度（m) 2 4 5 7 10 15 20 45 60 第一类防雷建筑物 ESE 2500 17 34 42 43 44 45 45 - - ESE 4000 24 46 58 59 59 60 60 - - ESE 5000 25 55 68 69 69 70 70 - - ESE 6000 32 64 79 79 79 80 80 - - 第二类防雷建筑物 ESE 2500 23 45 57 59 61 63 65 70 - ESE 4000 30 60 75 76 77 80 81 85 - ESE 5000 35 69 86 87 88 91 92 95 - ESE 6000 40 78 97 98 99 101 102 105 - 第三类防雷建筑物 ESE 2500 26 52 65 66 69 72 75 84 85 ESE 4000 33 66 84 85 87 89 92 99 100 ESE 5000 38 76 95 96 98 100 102 110 110 ESE 6000 44 87 107 108 109 111 113 120 120 保护半径计算公式： 当h≥5时，Rp= [h(2D-h)+ΔL(2D+ΔL)]1/2 当h

一、产品特性： 双球状单针型雷电接闪器，是一条无感性，低阻抗的金属内导体引下线，把接闪后的雷电电流输送到大地，并使被保护的天线铁塔或建筑物不发生侧击和带电。 二、适用范围：无线通讯基站、易燃、易爆仓库、高层建筑、大学、医院、民用、军用船舶、机场历史性建筑物、赛马场、运动场化学品、橡胶、油库、气象台站、石油气站、军事基地矿场等。 三、技术参数 最大放电电流:300KA 抗风强度:40m/s 球径:Φ60mm 针径:Φ10mm 针长:420mm 总高:600mm 底座：100*100mm

一、产品特点 避雷针采用纯铜制造，由于纯铜所具有高导电性及耐腐蚀性，可以长时间使用无需维护。 二、应用范围 该种避雷针可以广泛应用在卫星基站、航空枢纽、石油化工等领域，包括针杆、底座、连接配件 三、产品参数 一、产品特性： 双球状单针型雷电接闪器，是一条无感性，低阻抗的金属内导体引下线，把接闪后的雷电电流输送到大地，并使被保护的天线铁塔或建筑物不发生侧击和带电。 二、适用范围：无线通讯基站、易燃、易爆仓库、高层建筑、大学、医院、民用、军用船舶、机场历史性建筑物、赛马场、运动场化学品、橡胶、油库、气象台站、石油气站、军事基地矿场等。 三、技术参数 最大放电电流:300KA 抗风强度:40m/s 针径:Φ18mm 总高:600mm 底座：100*100mm

一、IF3预放电避雷针工作原理 雷云电荷分布90%的情况下是下层聚集负电荷。娄电荷聚集到一定程度，雷云对大地相当于一个大电容，在大气中存在极大的场强，有时可达几百伏/厘米，IONIFLASH电离型避雷针正是利用这一现象：地电位通过连接杆到达A点，六根感应电极则感应到大气中B点的电位，如果避雷针是安装于一百米的建筑物顶部，则在A，B两点就有几十万伏的电位差，造成强烈火花放电，从而使避雷针顶部的空气电离，产生大量离子，这些自由离子因电场力作用迅速向上运动，使得雷云和避雷针之间的绝缘距离缩短，便利场强更大，空气进一步电离，直到发生先导放电和主放电。由于其特殊设计的电离过程使之能较其他邻近高点提前产生上行先导，从而达到最先放电的目的。这个触发时间的提前值，被称为预放电时间∆T。这是考核预放电型避雷针（ESE避雷针型）性能的主要指标。 二、IF3预放电避雷针特性 ●最快的抢先放电时间86μs，即优先引雷入地，保护半径大大增加。 ●落雷更准确，减小了雷击点落于非避雷针体的概率。 ●在相同的安装高度下，比普通避雷针的保护半径大数倍。 ●纯物理结构型避雷针，内部无电子器件，无老化，免维护。 ●IF3预放电避雷针安装简单：重量轻，不需加装同轴屏蔽电缆。 ●外型美观，选用不锈钢材料，可安装于环境恶劣场所。 三、IF3预放电避雷针设计说明 1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。 2、用防雷类别和建筑物的面积，确定选用一支或数支IF3预放电避雷针。 3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。 4、引下线（下导体）应作断接卡和在附近地面作绝缘防护。 5、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。 四、IF3预放电避雷针产品型号及防雷保护半径

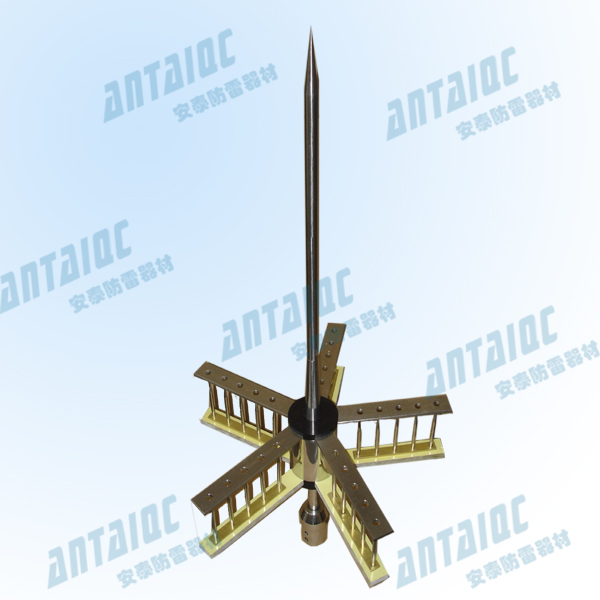

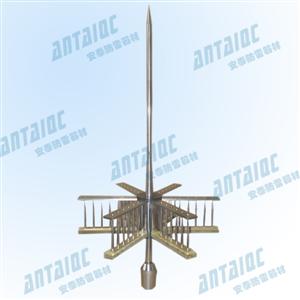

一、工作原理 　 主要由激发器从自然界的电场中吸收并贮存能量，反射器及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成尖端打火，并使尖端周围的空气离子化，形成尖端放电现象。 　避雷针的中央收集杆和激发器之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电，因大量电离子的存在，从而使自然的效应减低，产生一预期上行放电通道，可迅速/安全地将雷电截击及安全地泄放到大地。 二、产品特点 ·非电子式，长寿命 ·雷击后防护质量不会改变 ·无电子系统不会因浪涌冲击将其损坏 ·不同保护半径的型号选择 ·完全主动式引雷系统 ·当有闪电时，才会自我激活 ·避雷针外形美观 ·安全可靠，由国际知名的高压实验室进行测试及检定 ·防雷系统无需维护 三、产品结构 · 激发器与反射器和中收集杆是绝缘的。 · 反射器和中央收集标明与大地具有良好的电气连接。 · 激发器底座由合成树脂做成，适用于任何腐蚀环境 · 针长:410mm 总高:660mm 重量:3.6kg 四、性能参数 提前放电时间： 避雷针型号 提前放电时间△T 3.3避雷针 >25微秒 4.3避雷针 >34微秒 5.3避雷针 >43微秒 6.3避雷针 >52微秒 最大保护半径： 类型 3.3 4.3 5.3 6.3 Ⅰ类建筑 45m 54m 63m 70m Ⅱ类建筑 65m 74m 84m 92m Ⅲ类建筑 75m 85m 95m 102m 五、安装方式： 1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。 2、用防雷类别和建筑物的面积，确定选用一支或数支避雷针。 3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。 4、引下线（下导体）应作断接卡和在附近地面作绝缘防护。 5、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。

一、工作原理 　 主要由激发器从自然界的电场中吸收并贮存能量，反射器及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成尖端打火，并使尖端周围的空气离子化，形成尖端放电现象。 　避雷针的中央收集杆和激发器之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电，因大量电离子的存在，从而使自然的效应减低，产生一预期上行放电通道，可迅速/安全地将雷电截击及安全地泄放到大地。 二、产品特点 ·非电子式，长寿命 ·雷击后防护质量不会改变 ·无电子系统不会因浪涌冲击将其损坏 ·不同保护半径的型号选择 ·完全主动式引雷系统 ·当有闪电时，才会自我激活 ·避雷针外形美观 ·安全可靠，由国际知名的高压实验室进行测试及检定 ·防雷系统无需维护 三、产品结构 · 激发器与反射器和中收集杆是绝缘的。 · 反射器和中央收集标明与大地具有良好的电气连接。 · 激发器底座由合成树脂做成，适用于任何腐蚀环境 · 针长:410mm 总高:660mm 重量:3.6kg 四、性能参数 提前放电时间： 避雷针型号 提前放电时间△T 3.3避雷针 >25微秒 4.3避雷针 >34微秒 5.3避雷针 >43微秒 6.3避雷针 >52微秒 最大保护半径： 类型 3.3 4.3 5.3 6.3 Ⅰ类建筑 45m 54m 63m 70m Ⅱ类建筑 65m 74m 84m 92m Ⅲ类建筑 75m 85m 95m 102m 五、安装方式： 1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。 2、用防雷类别和建筑物的面积，确定选用一支或数支避雷针。 3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。 4、引下线（下导体）应作断接卡和在附近地面作绝缘防护。 5、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。

一、工作原理 　 主要由激发器从自然界的电场中吸收并贮存能量，反射器及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成尖端打火，并使尖端周围的空气离子化，形成尖端放电现象。 　避雷针的中央收集杆和激发器之间的电场迅速增加而造成尖端产生的空气离子化可于极短及准确的时间内放电，因大量电离子的存在，从而使自然的效应减低，产生一预期上行放电通道，可迅速/安全地将雷电截击及安全地泄放到大地。 二、产品特点 ·非电子式，长寿命 ·雷击后防护质量不会改变 ·无电子系统不会因浪涌冲击将其损坏 ·不同保护半径的型号选择 ·完全主动式引雷系统 ·当有闪电时，才会自我激活 ·避雷针外形美观 ·安全可靠，由国际知名的高压实验室进行测试及检定 ·防雷系统无需维护 三、产品结构 · 激发器与反射器和中收集杆是绝缘的。 · 反射器和中央收集标明与大地具有良好的电气连接。 · 激发器底座由合成树脂做成，适用于任何腐蚀环境 · 针长:410mm 总高:660mm 重量:3.6kg 四、性能参数 提前放电时间： 避雷针型号 提前放电时间△T 3.3避雷针 >25微秒 4.3避雷针 >34微秒 5.3避雷针 >43微秒 6.3避雷针 >52微秒 最大保护半径： 类型 3.3 4.3 5.3 6.3 Ⅰ类建筑 45m 54m 63m 70m Ⅱ类建筑 65m 74m 84m 92m Ⅲ类建筑 75m 85m 95m 102m 五、安装方式： 1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。 2、用防雷类别和建筑物的面积，确定选用一支或数支避雷针。 3、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。 4、引下线（下导体）应作断接卡和在附近地面作绝缘防护。 5、接地体，接地电阻，防雷地网应按防雷标准GB50057-94要求执行。

详细内容： 易敌雷主动式防雷器 拥有超过40年丰富经验和一支强大的由法国最著名大学和研究机构组成的工程师队伍，使INDELEC（"易敌雷"）成为雷电保护装置的专家。不论在法国以至全世界各地，PREVECTRON? 防雷器经过数十年势不可挡的成功，INDELEC目前正全力推出其最新研究成果：PREVECTRON （第二代）。（以下称PREVECTRON2）。它广泛应用于户外直击雷防护工程中。 一、它是如何动作的 当雷暴来临时，所产生的能量是相当巨大的（每米达到几于伏）、PREVECTR0N? 2旱期预放电防雷器的空气终端从自然界的电场中吸收能量，下端能量收集电极把电能量贮存在触发装置内，每当闪电发生前，场强度会迅递增，邑当贮存的能量达到某一水平，空终端便会把信息输送往电触发装置，在空气终端的尖端便会产生火花，并使尖端周围的空气高子化、形成尖端放电现象。 二、产品系列 PREVECTRON2共与五种型号。其中每种型号由不锈钢中央收集杆、电极和盒组成，适合于腐蚀性环境，对应于不同的保护半径每种型号分别具有其不同性能的特征。 三、产品结构简介 PREVECTRON2早期预放电防雷器的空气终端口以下几部分组成: 四、原理 在空气终端的尖端的离子化可被表征为： ● 控制离子的释放： PREVECTRON2的触发装置容许离子在极短的时间内放电、触发系统极度的准确性意味着离了可在极淮确的时间被释放、换句话说，在主闪电发生前的刹那间。 ● C0RONA效应的触发： 大量初始电子的存在，连同迅速增强的电场令自然的CORONA效应触发时间减少。 ● 预期上引放电通道: PREVECTR0N2被设计成从真尖端产主一预期上引放电通道，并早于那些邻近高点产生，这就表示着 PREVECTR0N2成为了在其保护范围内最有影响力的一点。在实验室测量时，这个触发时间的提前时间被定义为△T，代表了与传统避雷针比较起来，PREVECTRON? 2具有更好的接闪性能。 五、优点 ● 具有种类繁多的保护半径供不同型号选择。 ● 更有效性。 ● 完全主动式系统，仅当有闪电预兆时，才自我激活。 ● 永久与大地连接，能提高安全栏， ● 完全可靠，经过白C.N.R.S.（法国国家科学研究中心）进行的高压实验室测试和由C.E.A.（洁国原子能委员会）进行的在真正闪电条件下测试。 六、安全标准测试 从产品的开发初期，PREVECTRON2预放电防雷器就已经接受了法国著名高压实验室的测试：法国Renardieres电气室中心和位于Bazet的CEDIVER实验室。在产品发展过程中，这些测试早已证明了其优秀的防高电压、高电流冲击的（6KV以上）特性。防雷器的有效性也可由以下得到阐明，在同等测试条件下，与传统避雷针放电相比，PREVECTRON? 2高电压放电时间可提前几十微秒，当PREVECTRON2进行上述的测试后，证明它的效果符合法国国家标准NF C I7-102的要求。C.N.R.S.的科学家们继续测量着每个型号的技术规格[ T]并都给予PREVECTR0N2以法国标准资格认证，（见INDELEC数据表：PREVECTR0N 实验室效果评估）。 七、研究与开发 INDELEC是全球唯一对其产品在真正闪电的情况下进行测量的公司，并且已经进行了多年。这些测试是由来自法国原子能委员会的专家来进行的，提供了大量有建设性的资料，测试是在美国佛罗里达的Camp Blanding和法国Saint Privat d’Allier进行的。 其中一些重要的发现有： ●PREVECTRON2效果程度的描述是经过测量，比较几个空气终端尖端的活动 而获得的。 ●详细列明PREVECTRON2的触发系统能确实运作。 ●通过分析一个进行了数次闪电冲击的PREVEcTR0N 防雷器证实了它抵挡在 真正闪电放电时的能力。[在实验中心所进行的测试是在真实闪电情况下进行的。 ●围绕着PREVECTRON2进行的科学研究，激励我们将许多新的发展技术应用 于易敌雷主动式防雷器产品之中。 八、保护区域的计算方法 PREVECTRON2主动式防富器的保护半径Rp由法国国家标准NF C17-1O2所给定的公式计算出来： 上述公式适用于h＞5m；当h＜5m时，由表1.1查出每种型号相应的保护半径。 其中： ①h为防雳器顶部到被保护平面的实际高度。 ②D为电击距离或滚球半径，它取决于被保护物的保护级别。对于1类、Ⅱ类、Ⅲ类保护级别，D的取值分别为20米、45米、60米。被保护物的保护级别判定见NF Cl7-102标准附录。 ③△L(m)=1（m/μs）× △T(μs)。△T为提前先导时间，它的数值由高压实验实际测量得出，表1.2给出了每种型号的△T值。 易敌雷主动式防雷器保护半径 防雷器保护半径立面示意图 九、易敌雷串联雷电计数器（型号8011） 牲能： 8011型、串联式计数器，记录和显示保护系统被雷击中的次数，它固定在引下导体的下部，用次级线圈感应出的电流推动机械计数轮。由于体积小，安装简单，它可以在不影响原系统性能的情况下，装入新的或老的防雪装置中，产品为全防水防尘结构，不需另外供电。重量0.7kg。 （检测范围：0.3 - 100kA） 安装： 在下引导体离地面2左右高度切出一段12cm的缺口，将雷电计数器置于该缺口位置，两端用特制的压紧螺丝盘压紧。要使该计数器能良好工作，必须要有良好的接地。 易敌雷串联型雷电计数器安装示意图 Ⅰ类、Ⅱ类、Ⅲ类保护半径速查表 注意：蓝：安装高度（米），黄：产品型号，绿：保护半径（米） Ⅰ类保护（高度保护）D=20m 　 2 3 4 5 6 7 8 10 15 最高20m S6.60 31 47 63 79 79 79 79 79 80 80 S4.50 27 41 55 68 69 69 69 69 70 70 S3.40 23 35 46 58 58 59 59 59 60 60 TS3.40 23 35 46 58 58 59 59 59 60 60 TS2.25 17 25 34 42 43 43 43 44 45 45 Ⅱ类保护（中度保护）D=45m 　 2 3 4 5 6 8 10 15 20 最高45m S6.60 39 58 78 97 97 98 99 101 102 105 S4.50 34 52 69 86 87 87 88 90 92 95 S3.40 30 45 60 75 76 77 77 80 81 85 TS3.40 30 45 60 75 76 77 77 80 81 85 TS2.25 23 34 46 57 58 59 61 63 65 70 Ⅲ类保护（一般保护）D=60m 2 3 4 5 6 8 10 20 45 最高60m S6.60 43 64 85 107 107 108 109 113 119 120 S4.50 38 57 76 95 96 97 98 102 109 110 S3.40 33 50 67 84 84 85 87 92 99 100 TS3.40 33 50 67 84 84 85 87 92 99 100 TS2.25 26 39 52 65 66 67 69 75 84 85 提前先导时间△T及产品重量 △T（μs） 不锈钢型号 重量（kg） S6.60 60 1242 4.2 S4.50 50 1232 4.0 S3.40 40 1222 3.8 TS3.40 40 1212 2.5 TS2.25 25 1202 2.3

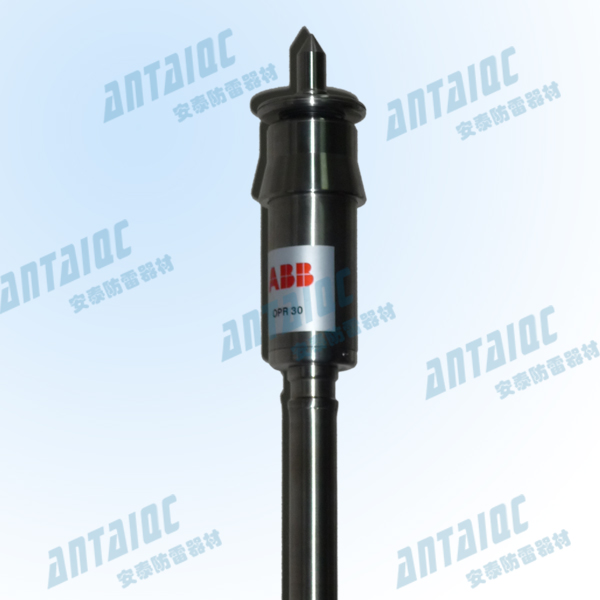

OPR系列优化脉冲提前放电避雷针 实验表明：比普通避雷针更早地产生上行先导，启动时间的抢先优势ΔT ，赋予了OPR更加有效的防雷保护空间 OPR为无源系统，不需其它供电源支持，为非放射性元件的电子装置 提前放电时间 在同等的测试条件下，将OPR与普通针的放电时间进行比较，OPR启动上行先导时间与普通针的启动时间的差为提前放电时间ΔT。 ΔT=TSR - TE.S.E TSR－普通针的平均启动时间 TE.S.E－提前放电避雷针的平均启动时间 使用避雷针的行业和场所 综合建筑 工业、商用、民用建筑、科技馆、展览中心、度假村 历史建筑 博物馆、风景区、历史名城、雕像 信息产业 中心机房、GSM CDMA基站、小灵通基站、铁塔 石油石化 输油管道、库区、加油站、中转站 交通运输 桥梁、港口码头;高速公路的通信、监控、收费中心 水利电力 通讯中心、水文观测站、变电站、发电厂、调度中心 民用航空 航站楼、塔台、雷达站、导航台、油罐区、通讯机房 金融保险 银行和保险的大中型计算机中心、证券公司 广播电视 发射塔、转播台、发射机房 国防安全 弹药库、通讯中心、营房、基地设施 其他 体育场馆、高尔夫球场 大型娱乐设施

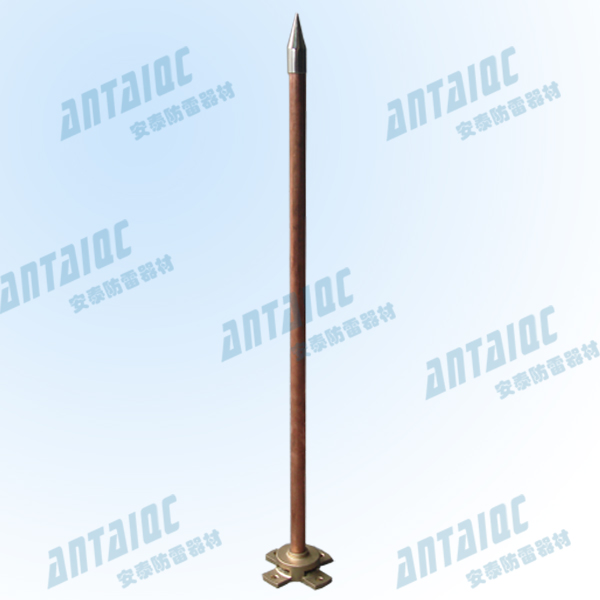

一、产品特点 避雷针采用铜包钢制造，进口不锈钢尖头。由于铜包钢所具有高导电性及耐腐蚀性，可以长时间使用无需维护。 二、应用范围 该种避雷针可以广泛应用在卫星基站、航空枢纽、石油化工等领域，包括针杆、底座、连接配件 三、产品参数 最大放电电流:300KA 抗风强度:40m/s 针径:Φ18mm 总高:600mm 底座：100*100mm
