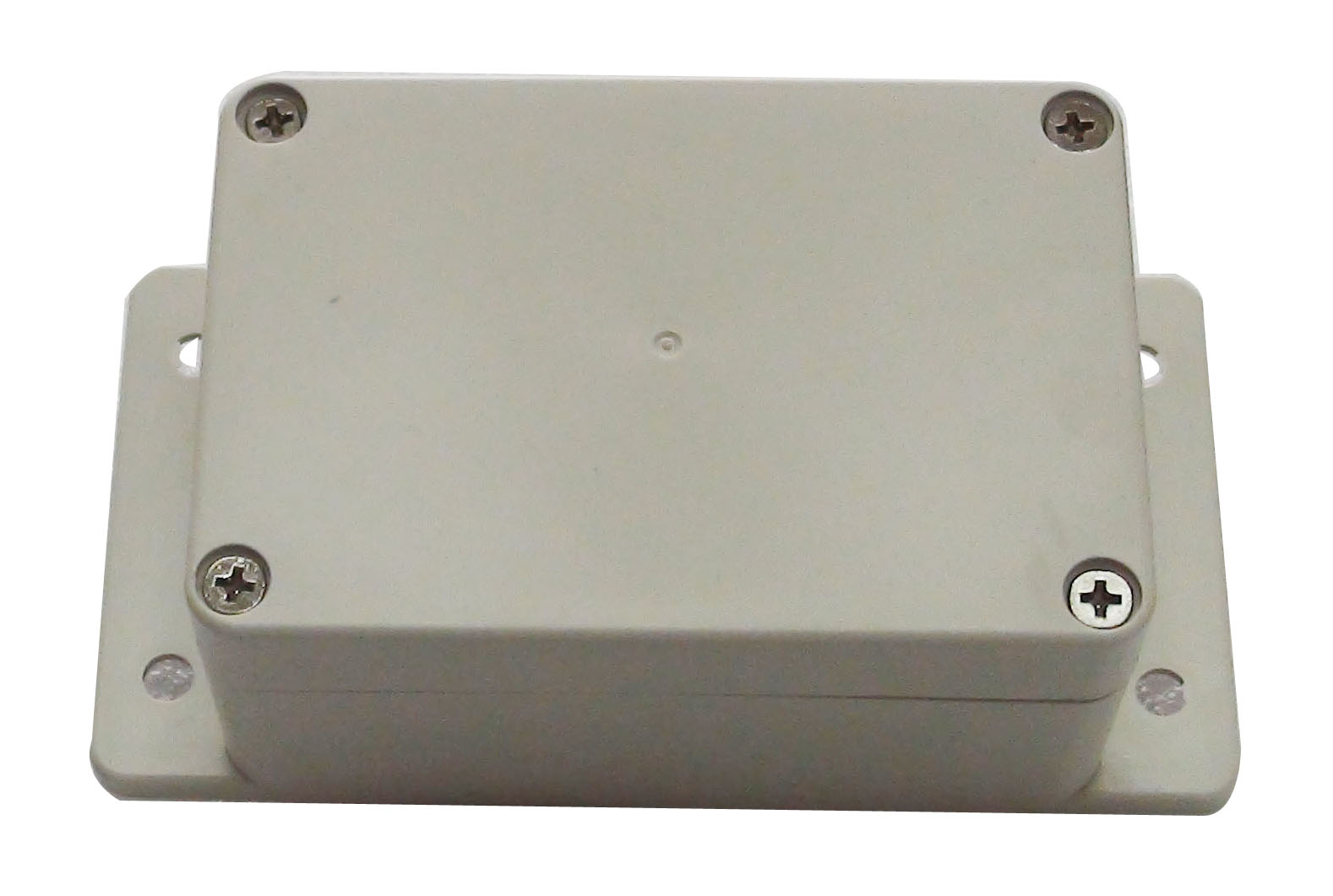

一、概述 ML-T60驾校考试卡，是构建于木兰完全自主知识产权的RFID 创新技术平台上的定位管理电子标签，该产品特别适合户外或者驾校考试场合使用。 ML-T60的领先技术、全工业性设计和出众特点使得其在车辆、物流、设备和人员追踪识别等领域具有综合的竞争优势，并为客户创造新的价值优势。 二、技术参数 1.电气特征 静态电流 小于2μA 工作电流 小于15mA 电池寿命 可更换电池。根据电池使用情况的不同，大约半年更换一次电池（使用寿命20年）。 2.微波链路特性 信号调制方式 GFSK 通讯速率 双向1024Kbit/s 工作频率 2.45GHz 最大输出功率 0dbm 位误码率 10-9 3.物理特征 外壳材料 高温改性ABS塑料 标签类型 只读型 外型 132×67×50mm 重量 50克 颜色 多种颜色 防护等级 IP34 防水 安装方式 螺丝安装 4.工作环境 1） 对现场各种干扰源无特殊要求 2） 工作温度：-30℃ ～ +65℃ 3） 工作湿度：小于85％ 4） 存储温度：-40℃ ～ +80℃ 5） 震动：10～2000Hz，15g 三个轴 6） 抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波 三、产品特点 ※ 远距离: 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线），识别距离可调节。 ※ 防冲突性: 先进的防碰撞技术，可同时识别200个/秒以上标识。 ※ 高速度: 最高识别速度可达200公里/小时。 ※ 安全性: 加密算法与认证，确保数据安全，防止链路窃听与数据破解。 ※ 方向性: 可实现有方向性和无方向性的识别。 ※ 高可靠: -40℃-85℃，防冲击。 ※ 成本性: 全部采用0.18uM的芯片，成本更低。 ※ 功耗性: 超低功耗，更健康、更安全。 ※ 传输性: 全球开放的ISM微波频段，无须申请和付费。 ※ 高抗干扰性: 对现场各种干扰源无特殊要求 四、工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.保持标签表面的干燥。 2.不要将其放在金属较多的地方。 3.不要将其放在密闭的空间内。 4.不要放在有腐蚀性物品附近。 5.请在其正常的工作温湿度下使用。 6.检修不得随意更改产品元器件的参数，规格，型号。 六、应用领域 ※ 驾校考试系统 ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 隧道安全管理系统 ※ 煤矿井下人员定位管理系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

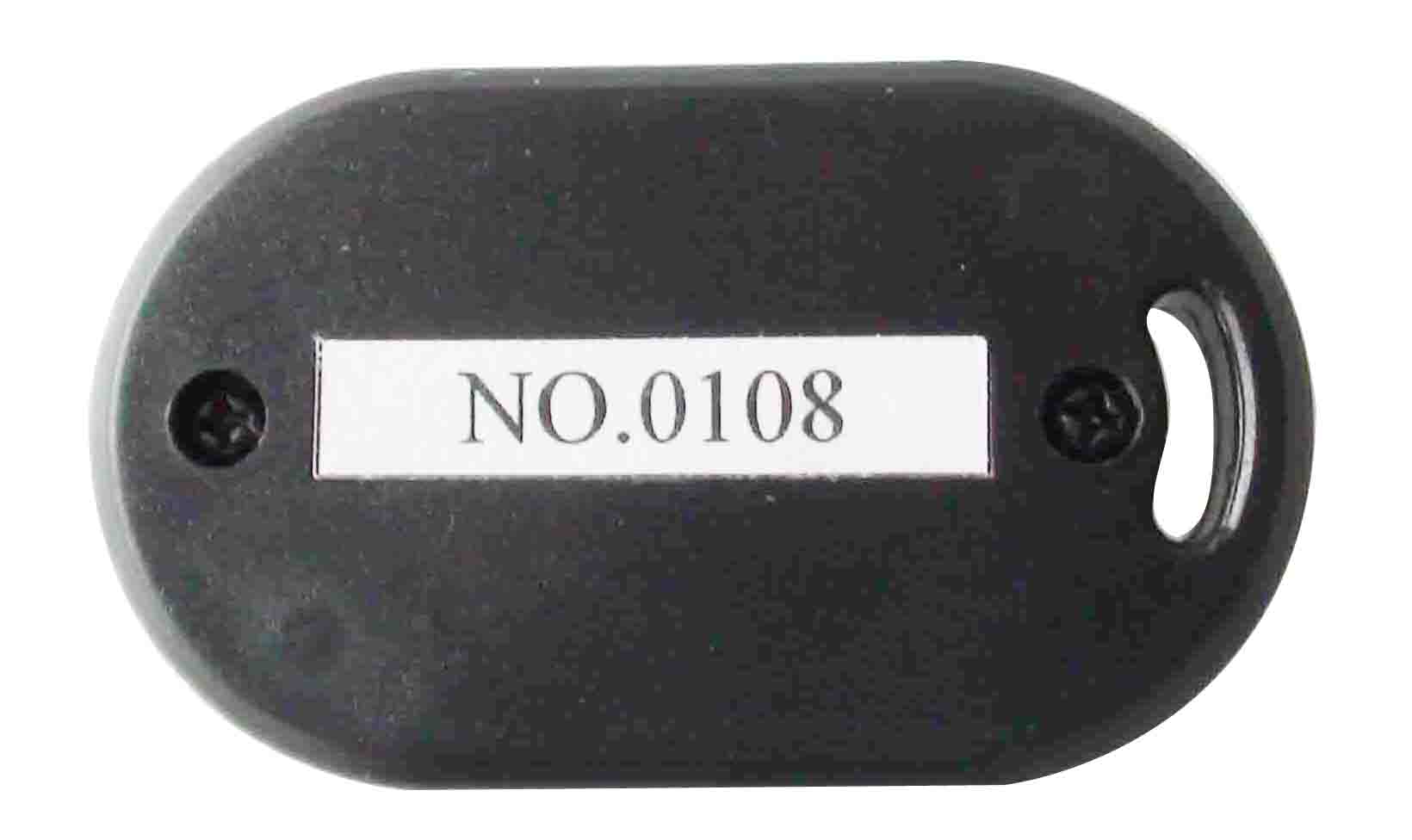

一、概述 ML-T65电子标签，存储了唯一识别号码和车辆、物品的相关信息。ML-T65电子标签，集成了木兰完全自主知识产权的 RFID 创新技术，是一种具有高灵活性，可更换电池的只读电子标签，配合相应读写器能完成对车辆、物品的自动识别和信息的自动交换。 ML-T65作为车辆电子标签应用，可广泛应用于智能小区、大厦、企事业单位、机关大院等对车辆自动进出的管理。同时也可以应用于高速公路ETC电子收费系统、城市机动车的电子牌照以及道路车辆管理等，实现企业、政府相关职能部门对车辆更灵活、更高效、更科学的监管。 ML-T65作为物品电子标签，可以很有效对户内外物品进行科学管理，减少人工管理而造成的不必要的损失。增强客户的竞争优势，并为客户创造新的价值优势。 二、技术参数 1.电气特征 静态电流 小于2μA 工作电流 小于15mA 电池寿命 可更换电池。大约每两个月更换一次电池（使用寿命20年）。 2.微波链路特性 信号调制方式 GFSK 通讯速率 双向1024Kbit/s 工作频率 2.45GHz 最大输出功率 0dbm 位误码率 10-9 3.物理特征 外壳材料 高温改性ABS塑料 标签类型 只读型 外型 50×30×10mm 重量 30克 颜色 黑/白色 防护等级 IP34 防水 安装方式 置于车辆挡风玻璃上、放在物品表面或内部（视不同物品而定） 4.工作环境 1） 对现场各种干扰源无特殊要求 2） 工作温度：-30℃ ～ +65℃ 3） 工作湿度：小于85％ 4） 存储温度：-40℃ ～ +80℃ 5） 震动：10～2000Hz，15g 三个轴 6） 抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波 三、产品特点 ※ 远距离: 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线），识别距离可调。 ※ 防冲突性: 先进的防碰撞技术，可同时识别200个/秒以上标识。 ※ 高速度: 最高识别速度可达200公里/小时。 ※ 安全性: 加密算法与认证，确保数据安全，防止链路窃听与数据破解。 ※ 方向性: 可实现有方向性和无方向性的识别。 ※ 高可靠: -40℃-85℃，防冲击。 ※ 成本性: 全部采用0.18uM的芯片，成本更低。 ※ 功耗性: 超低功耗，更健康、更安全。 ※ 传输性: 全球开放的ISM微波频段，无须申请和付费。 ※ 高抗干扰性: 对现场各种干扰源无特殊要求 四、工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.保持标签表面的干燥。 2.不要将其放在金属较多的地方。 3.不要将其放在密闭的空间内。 4.不要放在有腐蚀性物品附近。 5.请在其正常的工作温湿度下使用。 6.检修不得随意更改产品元器件的参数，规格，型号。 六、应用领域 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 隧道安全管理系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 仓库物品出入管理； ※ 驾校考试系统； ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 煤矿井下人员定位管理系统 ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

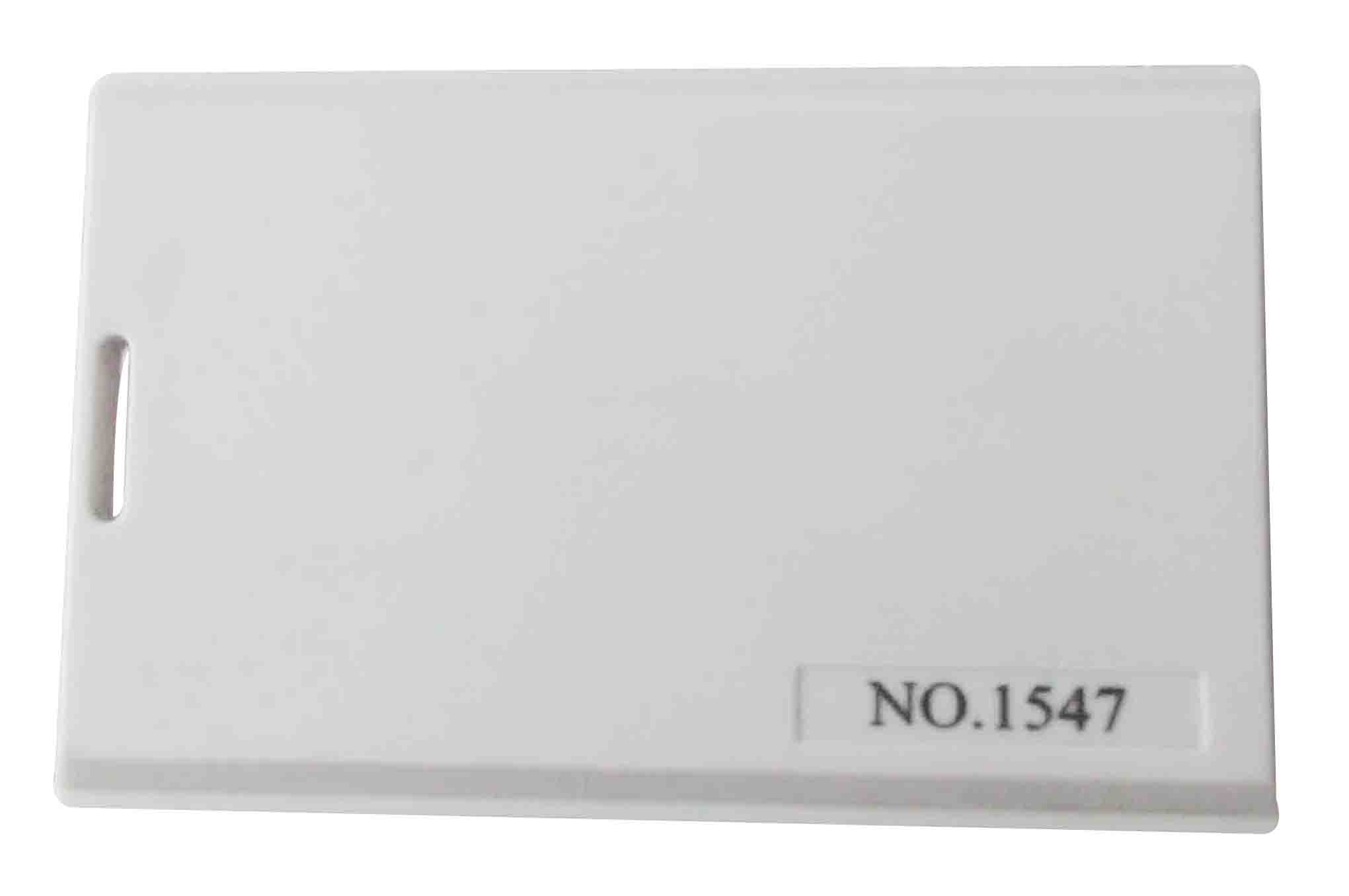

一、概述 ML-T80只读系列远距离电子标签，是构建于木兰完全自主知识产权的RFID 创新技术平台上的定位管理电子标签，通过专门读写器可以完成对人员的定位和自动识别。 ML-T80人员定位电子标签可广泛应用于学校、企事业单位等对人员的考勤、人员追踪、自动出入管理等。每人配带一个带有固定编号的标签，标签会主动发出无线电信号（1秒钟发送3次）给专门的读写器，读写器就可以确定人员的位置及活动范围，从而可以实现对人员的监控，可满足如今对人员的安全管理和实时追踪的越来越强烈的需求。 ML-T80只读的领先技术、全工业性设计和出众特点使得其在车辆、物流、设备和人员追踪识别等领域具有综合的竞争优势，并为客户创造新的价值优势。 二、技术参数 1.电气特征 静态电流 小于2μA 工作电流 小于15mA 电池寿命 3-5年（使用寿命20年） 2.微波链路特性 信号调制方式 GFSK 通讯速率 双向1024Kbit/s 工作频率 2.45GHz 最大输出功率 0dbm 位误码率 10-9 3.物理特征 外壳材料 高温改性ABS塑料 标签类型 只读型 外型 90×55×5.5mm 重量 25克 颜色 多种颜色 防护等级 IP34 安装方式 悬挂、佩戴 4.工作环境 1） 对现场各种干扰源无特殊要求 2） 工作温度：-30℃ ～ +65℃ 3） 工作湿度：小于85％ 4） 存储温度：-40℃ ～ +80℃ 5） 震动：10～2000Hz，15g 三个轴 6） 抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波 三、产品特点 ※ 远距离: 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线），识别距离可调节。 ※ 防冲突性: 先进的防碰撞技术，可同时识别200个/秒以上标识。 ※ 高速度: 最高识别速度可达200公里/小时。 ※ 安全性: 加密算法与认证，确保数据安全，防止链路窃听与数据破解。 ※ 方向性: 可实现有方向性和无方向性的识别。 ※ 高可靠: -40℃-85℃，防冲击。 ※ 成本性: 全部采用0.18uM的芯片，成本更低。 ※ 功耗性: 超低功耗，更健康、更安全。 ※ 传输性: 全球开放的ISM微波频段，无须申请和付费。 ※ 高抗干扰性: 对现场各种干扰源无特殊要求 四、使用注意事项 1.保持标签表面的干燥。 2.不要将其放在金属较多的地方。 3.不要将其放在密闭的空间内。 4.不要放在有腐蚀性物品附近。 5.请在其正常的工作温湿度下使用。 6.检修不得随意更改产品元器件的参数，规格，型号。 五、应用领域 ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 隧道安全管理系统 ※ 煤矿井下人员定位管理系统 ※ 驾校考试系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

一、概述 ML-M2000读写器是在木兰知识产权完全自主的 ML-RFID 创新技术基础上研发而成的，它是博佳RFID同类产品中最基本也是最核心的产品之一。ML-M2000读写器作为工业级产品而开发设计，具备的优越抗干扰和防雷设计完全适应工业环境要求，可以很轻松的对多种电子标签进行“读写”操作，完全满足客户对RFID产品的一般需求。无需开外壳，可直接通过发命令的方式调节距离。 该读写器由9～12V的直流供电，性能稳定、工作可靠，信号传输能力强，使用寿命长达15年，能够满足恶劣的工业环境。 ML-M2000读写器的领先技术、全工业性设计和出众的性价比使得其在车辆, 物流和人员追踪识别等领域具有优秀的竞争优势，并为客户创造新的价值. 读卡器的组成主要包括：无线接收单元、数据处理模块、直流稳压电源、天线。 二、技术参数 1.工作环境 1）抗干扰和防雷设计,满足工业环境要求 2）使用温度：-40℃～+80℃ 3）保存温度：-60℃～+80℃ 4）抗电磁干扰：10V/m 0.1-1000MHz AM调幅电磁波 2.主要技术参数 1）电气特征 参数 规格 电 源 +9V到+12V DC（MAX 1000mA） 通信接口 TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，波特率：2400-38400，通讯检错CRC16循环冗余校验 可靠性 MTBF≥70000小时 工作寿命 15年 2）微波链路特性 参数 规格 信号调制方式 GFSK 工作频率 2.4 - 2.45 GHz 发射功率 ≤3dBm(可用软件进行调整) 天线极化 垂直 读写区域 全向范围（若需定向可选择定向天线） 微波通讯距离 ≤80m 微波通讯检错 CRC16循环冗余校验 位误码率/B.E.R 10-7 3）主要性能参数 ※ ML-M2000读写器是专用于RFID的识别和编程 ※ 采用DC9V～12V/1000mA的供电可以同时识别200张卡; ※ 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线）； ※ 识别方向为全向/定向（由用户自选） ※ 能识别移动速度200公里/小时以内快速移动的电子标签; ※ 工作的频率在2.4GHz-2.5GHz ISM微波段; ※ 数据速率是1Mbps，射频功率是-20dBm～0dBm且可调，最大峰值功率1毫瓦; ※ 在-40℃-85℃的工作环境的接受灵敏度是-90dBm; ※ 支持协议：用户指定协议； ※ 开发接口与其他设备连接是TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，异步通讯速率2400BPS-38400BPS（订货前请指定好接口方式）； ※ 通过发命令的方式调节读写器的接收距离. 4）产品特征 ※ 支持TTL232/RS232/RS485/ Wiegand-26/ Wiegand-34方式与上位机通讯； ※ 加密计算与认证，确保数据安全，防止链路窃听与数据破解； ※ 使用频道隔离技术，多个设备互不干扰； ※ 先进的防碰撞技术，支持多标签读写； ※ 可配置微波模块工作方式，发射功率可调； ※ 可兼容客户提供的卡。 三、技术说明 ML-M2000全向读写器是为工业环境而设计的防干扰防雷的安全型结构，外壳是铝制材料，颜色一般为灰白（可调），读卡器重量为0.42千克，尺寸为158*146*35mm。安装方式，采用将读卡器平放或者挂在墙上及其它标杆上。 1.读头的接线说明 RS232接口 a. 接天线。在读卡器的天线接头接上天线，有全向天线和定向天线可供选择； b. 电脑与读卡器的连接。利用串口线，一端接到电脑主机上，一端接到读卡器的RS232接口上 c. 接通电源。通过电源插孔接上9～12V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。 d. 当接通电源时，读卡器上的电源指示灯会亮，而且是长亮。若在读卡器的识别范围内没有有源电子标签，即读卡器没有识别对象时，读卡器的信号指示灯也会长亮；若在其识别范围内存在有源电子标签，则信号指示灯会不停的闪烁，同时读卡器会发出声响。 e. 各部分都连接好之后，读卡器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。 RS485接口 其中： 棕色：电源正极 黑色： 电源负极 黄色： RS485Ａ 蓝色： RS485B a. 接天线。在读卡器的天线接头接上天线，有全向天线和定向天线可供选择； b. 电脑与读卡器的连接。利用串口线和RS232-RS485转换器，串口线一端接到电脑主机上，一端接到转换器与之匹配的端口上，转换器的另一端上有黄色和蓝色两根引线，它们分别与RS485接口线内部的黄、蓝两条信号线相对应连接，即连接RS485Ａ和RS485B。 c. 接通电源。RS485接口线内的另外两根线是电源线，棕色是电源正极，黑色是电源负极，通过电源插孔接上9～12V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。 d. 当接通电源时，读卡器上的电源指示灯会亮，而且是长亮。若在读卡器的识别范围内没有有源电子标签，即读卡器没有识别对象时，读卡器的信号指示灯也会长亮；若在其识别范围内存在有源电子标签，则信号指示灯会不停的闪烁，同时读卡器会发出声响。 e. 各部分都连接好之后，读卡器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。 2.主要功能说明 ML-M2000通用读写器主要实现的功能有： 1）设备工作状态指示 2）能够正确、快速读取与其匹配的有源电子标签 3）读到标签内的信息后先保存到读写器中 4）读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户 5）读到标签后能够通过TTL232/RS232/RS485/Wiegand-26/ Wiegand-34方式传送到上位机 6）RS232、RS485通信速率可以设置 7）读取标签的距离可以设置 8）读取同一张标签的间隔时间是可以设置 9）标签主动上传的速度是可以设置 3.产品清单 产品名称 数量 备注 ML-M2000通用读写器 1 电源适配器 1（wiegand机器不标配） 全向天线 1 可选 定向天线 1 可选 安装支架 1 可选 合格证 1 保修卡 1 使用说明书 1 RS232/RS485转换器 1 可选 串口线 1 可选 4.配套天线 全向天线 定向天线 天线连接线 备注：可根据使用要求的不同，采用不同极化方向及增益的天线。 四、组成原理 1.结构组成 读卡器主要由无线接收器、天线、数据处理模块等功能模块组成。读卡器通信线路断开，读卡器仍可按中心站的定义独立工作，将各种数据信息存在读卡器中。 2.工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后可以通过TTL232/RS232/RS485/Wiegand-26/ Wiegand-34接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.ML系列读写器一般通过RS485(或RS232)数据接口与控制器或计算机连接，进行数据交换。读写器既可以主动也可以被动对电子标签进行读写操作，我们会向客户提供SDK开发包，用户可以做应用软件的开发。 2.使用读写器配套的SDK软件，调用API函数对读写器进行操作。ML系列读写器与PC机具体的RS485（或RS232）通信协议（含命令包格式、返回包格式、错误代码约定、协议使用等）、SDK软件（含组成、数据定义、函数定义等）的使用以及标签内存的分配等内容，请参阅配套光盘的相关内容。 3.读写器工作温度为：-40℃～+80℃。因此，在寒冷的地区和季节使用本读写器时，应该注意在读写器正式使用前20分钟提前开机预热，以确保读写器的正常运行。 4.当读写器在读写标签时会向外辐射微波功率，此时人员无须与其保持一定距离，因为本读写器采用超低功耗，对人体无辐射作用，更健康、更安全。 5.建议测试时，在读写器前方至少50米之内不要有任何物体遮挡；持卡时，请将手指接触卡的两边边缘，面对线极化天线时，应该根据相应极化方向水平或垂直持卡，以保证读卡效果。 6.安装时，请严格按照我们的使用说明书来安装，以保证良好的读写效果。 7.要求使用我们的电源适配器。 六、应用领域 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 隧道安全管理系统 ※ 煤矿井下人员定位管理系统 ※ 驾校考试系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 家校通学生出入校平安短信系统； ※ 重要会议和活动的人员会议报道系统 ※ 企事业单位人员出入自动考取系统； ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

一、概述 基于木兰知识产权完全自主的 ML-RFID 创新技术，ML-M5000（双读头）矿用读写器为自动识别系统的发展提供了新的手段。ML-M5000是专门为煤矿井下运用而量身制作的一款设备，拥有自主技术专利的优越的双读头设计，确保了快、多、准的数据处理。针对煤矿井下环境而设计，抗干扰、抗粉尘，完全适应潮湿环境下远距离、大流量、高速度的可靠识别。优秀的防爆功能，满足恶劣环境下正常运行。 该读写器由9～12V的直流供电，防冲突抗干扰，信号传输能力强，使用寿命长达15年，能够满足恶劣的工业环境。该产品特别适合易燃易爆场合厂区人员监控或者矿井下人员定位管理系统。 读卡器的组成主要包括：无线接收单元、数据处理模块、直流稳压电源、天线。 二、技术参数 1.工作环境 1）抗干扰和防雷设计,满足工业环境要求 2）使用温度：-40℃～+80℃ 3）保存温度：-60℃～+80℃ 4）抗电磁干扰：10V/m 0.1-1000MHz AM调幅电磁波 2.主要技术参数 1）电气特征 参数 规格 电 源 +9V到+12V DC（MAX 1000mA） 通信接口 RS232/RS485/Wiegand-26/Wiegand-34 波特率：2400-38400，通讯检错CRC16循环冗余校验 可靠性 MTBF≥70000小时 工作寿命 15年 2）微波链路特性 参数 规格 信号调制方式 GFSK 频率 2.4 - 2.45 GHz 发射功率 ≤3dBm(可用软件进行调整) 天线极化 垂直 读写区域 全向范围（若需定向可选择定向天线） 微波通讯距离 2～50m 微波通讯检错 CRC16循环冗余校验 通讯加密 面谈 位误码率/B.E.R 10-7 3）主要性能参数 ※ ML-M5000读写器是专用于RFID的识别和编程； ※ 采用DC9V～12V/1A的供电可以4S钟同时识别100张卡不漏数据（非常可靠的数据,符合本安要求）; ※ 读卡距离的距离是5-50m，写卡的距离是2～15米； ※ 能识别移动速度200公里/小时以内快速移动的电子标签; ※ 工作的频率在2.4GHz-2.5GHz ISM微波段; ※ 数据速率是1Mbps，射频功率是-20dBm～0dBm且可调，最大峰值功率1毫瓦; ※ 在-40℃-85℃的工作环境的接受灵敏度是-90dBm; ※ 开发接口与其他设备连接是RS232/RS485/Wiegand-26/ Wiegand-34，异步通讯速率2400BPS-19200BPS； ※ 通过发命令的方式调节读写器的接收距离，以及相关的技术参数。 4）产品特征 ※ 支持RS232/RS485/Wiegand-26/ Wiegand-34方式与上位机通讯； ※ 加密计算与认证，确保数据安全，防止链路窃听与数据破解； ※ 使用频道隔离技术，多个设备互不干扰； ※ 先进的防碰撞技术，支持多标签读写； ※ 可配置微波模块工作方式，发射功率可调； ※ 可兼容客户提供的卡。 三、技术说明 ML-M5000（双读头）矿用读写器是专门为煤矿井下运用而量身制作的，适合易燃易爆场合厂区人员监控或者矿井下人员定位管理系统的防爆防雷的安全型结构。外壳是阻燃塑料，颜色一般为灰白（可调），读卡器重量为1.5千克，尺寸263*256*83mm 。安装方式，采用将读卡器平放或者挂在墙上及其它标杆上。 1.读头的接线说明 RS485接口 其中： 棕色：电源正极 黑色：电源负极 黄色： RS485Ａ 蓝色： RS485B a. 接天线。在读卡器的天线接头接上天线，有全向天线和定向天线可供选择； b. 电脑与读卡器的连接。利用串口线和RS232-RS485转换器，串口线一端接到电脑主机上，一端接到转换器与之匹配的端口上，转换器的另一端上有黄色和蓝色两根引线，它们分别与RS485接口线内部的黄、蓝两条信号线相对应连接，即连接RS485Ａ和RS485B。 c. 接通电源。RS485接口线内的另外两根线是电源线，棕色是电源正极，黑色是电源负极，通过电源插孔接上9～12V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。 d. 当接通电源时，若在读卡器的识别范围内没有有源电子标签，即读卡器没有识别对象时，读卡器的信号指示灯会长亮；若在其识别范围内存在有源电子标签，则信号指示灯会不停的闪烁。 e. 各部分都连接好之后，读卡器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。 2.主要功能说明 ML-M5000矿用读写器主要实现的功能有： 1）设备工作状态指示 2）能够正确、快速读取与其匹配的有源电子标签 3）读到标签内的信息后先保存到读写器中 4）读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户 5）读到标签后能够通过RS232/RS485/Wiegand-26/ Wiegand-34方式传送到上位机 6）RS232/RS485/Wiegand-26/ Wiegand-34通信速率可以设置 7）读取标签的距离可以设置 8）读取同一张标签的间隔时间可以设置 3.产品清单 产品名称 数量 备注 ML-M5000矿用读写器 1 电源适配器 1（wiegand机器不标配） 全向天线 1 可选 定向天线 1 可选 安装支架 1 可选 合格证 1 保修卡 1 使用说明书 1 RS232/RS485转换器 1 可选 串口线 1 可选 四、组成原理 1.结构组成 读卡器主要由无线接收器、天线、数据处理模块等功能模块组成。读卡器通信线路断开，读卡器仍可按中心站的定义独立工作，将各种数据信息存在读卡器中。 2.工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后可以通过RS232/RS485/Wiegand-26/Wiegand-34接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.ML系列读写器一般通过RS485(或RS232)数据接口与控制器或计算机连接，进行数据交换。读写器既可以主动也可以被动对电子标签进行读写操作，我们会向客户提供SDK开发包，用户可以做应用软件的开发。 2.使用读写器配套的SDK软件，调用API函数对读写器进行操作。ML系列读写器与PC机具体的RS485（或RS5）通信协议（含命令包格式、返回包格式、错误代码约定、协议使用等）、SDK软件（含组成、数据定义、函数定义等）的使用以及标签内存的分配等内容，请参阅配套光盘的相关内容。 3.读写器工作温度为：-40℃～+80℃。因此，在寒冷的地区和季节使用本读写器时，应该注意在读写器正式使用前20分钟提前开机预热，以确保读写器的正常运行。 4.当读写器在读写标签时会向外辐射微波功率，此时人员无须与其保持一定距离，因为本读写器采用超低功耗，对人体无辐射作用，更健康、更安全。 5.建议测试时，在读写器前方至少50米之内不要有任何物体遮挡；持卡时，请将手指接触卡的两边边缘，面对线极化天线时，应该根据相应极化方向水平或垂直持卡，以保证读卡效果。 6.安装时，请严格按照我们的使用说明书来安装，以保证良好的读写效果。 7.要求使用我们的电源适配器。 六、应用领域 ※ 煤矿井下人员定位管理系统 ※ 隧道安全管理系统 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 驾校考试系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 家校通学生出入校平安短信系统； ※ 重要会议和活动的人员会议报道系统 ※ 企事业单位人员出入自动考取系统； ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

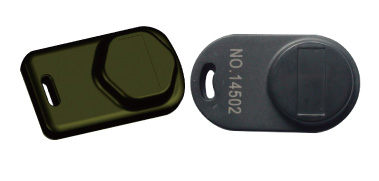

一、概述 矿用电子标签产品是我公司的专利产品，是专门面向井下人员定位而设计的电子标签。 该电子标签基于木兰完全自主知识产权的RFID创新技术，以主动形式向读写器发射信息，拥有超低功耗、远距离、防冲突、抗干扰，数据安全以及识别高速等优越性能，对身体无任何辐射作用。 ML-T90是一款只读型电子标签，独有的抗震防爆功能，可充分适应矿井下恶劣环境，可以对井下人员的定位、监控以及事故抢险救助工作起到有效的促进作用。 二、技术参数 1.电气特征 静态电流 小于2μA 工作电流 小于15mA 电池寿命 3-5年（使用寿命20年） 2.微波链路特性 信号调制方式 GFSK 通讯速率 双向1024Kbit/s 工作频率 2.45GHz 最大输出功率 0dbm 位误码率 10-9 3.物理特征 外壳材料 高温改性ABS塑料 标签类型 只读型/读写型 外型 60×35×12mm（可以定制） 重量 25克 颜色 黑色 防护等级 IP34 安装方式 悬挂、佩带或者置于安全帽内侧 4.工作环境 1） 对现场各种干扰源无特殊要求 2） 工作温度：-30℃ ～ +65℃ 3） 工作湿度：小于85％ 4） 存储温度：-40℃ ～ +80℃ 5） 震动：10～2000Hz，15g 三个轴 6） 抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波 三、产品特点 ※ 远距离: 有效读卡距离识别距离可达2-50m，可调节。 ※ 防冲突性: 先进的防碰撞技术，可同时识别200个/秒以上标识。 ※ 高速度: 最高识别速度可达200公里/小时。 ※ 安全性: 加密算法与认证，确保数据安全，防止链路窃听与数据破解。 ※ 方向性: 可实现有方向性和无方向性的识别。 ※ 高可靠: -40℃-85℃，防冲击。 ※ 成本性: 全部采用0.18uM的芯片，成本更低。 ※ 功耗性: 超低功耗，更健康、更安全。 ※ 传输性: 全球开放的ISM微波频段，无须申请和付费。 ※ 高抗干扰性: 对现场各种干扰源无特殊要求 ※ 适合煤矿井下使用 四、工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.保持标签表面的干燥。 2.不要将其放在金属较多的地方。 3.不要将其放在密闭的空间内。 4.不要放在有腐蚀性物品附近。 5.请在其正常的工作温湿度下使用。 6.检修不得随意更改产品元器件的参数，规格，型号。 六、应用领域 ※ 隧道安全管理系统 ※ 煤矿井下人员定位管理系统 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 驾校考试系统 ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

一、概述 矿用电子标签产品是我公司的专利产品，是专门面向井下人员定位而设计的电子标签。 该电子标签基于木兰完全自主知识产权的RFID创新技术，以主动形式向读写器发射信息，拥有超低功耗、远距离、防冲突、抗干扰，数据安全以及识别高速等优越性能，对身体无任何辐射作用。 ML-T100电子标签同时具备读写功能。ML-T100具有收听广播，紧急呼救的功能，已申请专利。 独有的抗震防爆功能，可充分适应矿井下恶劣环境，可以对井下人员的定位、监控以及事故抢险救助工作起到有效的促进作用。 二、技术参数 1.电气特征 静态电流 小于2μA 工作电流 小于15mA 电池寿命 可更换电池。根据电池使用情况的不同，大约半年更换一次电池（使用寿命20年）。 2.微波链路特性 信号调制方式 GFSK 通讯速率 双向1024Kbit/s 工作频率 2.45GHz 最大输出功率 0dbm 位误码率 10-9 3.物理特征 外壳材料 高温改性ABS塑料 标签类型 只读型/读写型 外型 74×38×20mm 重量 25克 颜色 蓝色 防护等级 IP34 安装方式 悬挂、佩带或者置于安全帽内侧 4.工作环境 1） 对现场各种干扰源无特殊要求 2） 工作温度：-30℃ ～ +65℃ 3） 工作湿度：小于85％ 4） 存储温度：-40℃ ～ +80℃ 5） 震动：10～2000Hz，15g 三个轴 6） 抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波 三、产品特点 ※ 远距离: 有效读卡距离识别距离可达2-50m，可调节。写卡距离可达2-15m ※ 防冲突性: 先进的防碰撞技术，可同时识别200个/秒以上标识。 ※ 高速度: 最高识别速度可达200公里/小时。 ※ 安全性: 加密算法与认证，确保数据安全，防止链路窃听与数据破解。 ※ 方向性: 可实现有方向性和无方向性的识别。 ※ 高可靠: -40℃-85℃，防冲击。 ※ 成本性: 全部采用0.18uM的芯片，成本更低。 ※ 功耗性: 超低功耗，更健康、更安全。 ※ 传输性: 全球开放的ISM微波频段，无须申请和付费。 ※ 高抗干扰性: 对现场各种干扰源无特殊要求 ※ 适合煤矿井下使用 四、工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.保持标签表面的干燥。 2.不要将其放在金属较多的地方。 3.不要将其放在密闭的空间内。 4.不要放在有腐蚀性物品附近。 5.请在其正常的工作温湿度下使用。 6.检修不得随意更改产品元器件的参数，规格，型号。 六、应用领域 ※ 隧道安全管理系统 ※ 煤矿井下人员定位管理系统 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 驾校考试系统 ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

考勤管理功能 ★ 通过读卡器能判断出施工人员是任何时刻的出入记录。 ★ 能对施工人员和干部以及部门信息进行添加，修改，查询。 ★ 员工考勤查询：可按部门及各种指定条件进行人员的出勤情况查询，如：编号、姓名、班次、工种、部门等查询条件；可以按任意条件自动排序； ★ 干部考勤查询：对当天所有干部的出勤情况进行查询显示； ★ 可以按照用户要求输出报表 4.2定位管理功能 ★ 可以对任一时间进行查询并显示某个区域人员及设备的身份、数量和分布情况。 ★ 查询一个或多个人员及设备现在的实际位置、活动轨迹。 ★ 记录有关人员及设备在任一地点的到/离时间和总工作时间等一系列信息，可以督促和落实重要巡查人员（如：安全检测人员）是否按时、到点的进行实地查看，或进行各项数据的检测和处理，从根本上尽量杜绝因人为因素而造成的相关事故。 4.3 设置报警功能 4.3.1外来人员报警功能 对于外来人员的或无卡施工人员独自进入隧道时系统会自动报警。但是和携带卡者一起进入时，系统不会出现报警。 4.3.2 区域报警功能    在特定区域设定报警功能，给标签卡设定权限。如：在隧道内进行爆破时，将爆破作业面设置为警戒区域，如果有非授权人员及设备进入警戒区域，系统自动报警，并显示进入警戒区域的人员及设备的身份，并及时采取相应措施，待爆破结束后解除报警设置。 4.4  查询统计 ★ 施工人员查询：可以自定义组合条件对施工人员当前区域、滞留时间及带班领导等进入隧道相关情况进行查询。 ★ 工人分布查询：对隧道各区域的施工人员分布情况进行查询，使管理人员可以方便的知道特定区域的工作人数。点击相应区域可获得相关人员详细信息。 ★ 未到达区域查询：用以督察和考核相关责任人跟班情况，查询特殊工种是否到达了其工作范围的所有区域。点击相关状态，可以得到到达人员和工作的明细记录。 ★ 施工人数统计：可以根据日期对进出隧道的施工人员数量进行统计。 ★ 区域人数统计：可以任意设置和管理相关施工区域，自动进行区域人数统计。 4.5灾后急救信息 一旦发生安全事故，控制主机立即能显示出事故地点的人员数量、人员信息，人员位置等信息，大大提高了抢险效率和救护效果 4.6信息联网功能 通过建立WEB服务器，可以以浏览网页的方式实现信息共享，客户端无须另加任何软件.（要求监控室电脑能上网）

一、概述 ML-M3000读写器的研发是建立在木兰知识产权完全自主的ML-RFID创新技术之上的，是面向易燃易爆场合以及石油化工等行业而专门设计的。 该产品拥有其他同类产品无法比拟的优越的防爆防水功能，完美的钢质外壳设计，可抵抗高强度跌落和振动。优秀的电子标签读写能力，80m内可同时识别200标签，同时，无需开外壳，可直接通过发命令的方式调节距离。 该读写器由24V的直流供电，性能稳定、工作可靠，采用抗干扰防碰撞技术，信号传输能力强，使用寿命长达15年。该产品防爆防水，非常适合在易燃易爆场合以及石油化工行业使用。 读卡器的组成主要包括：无线接收单元、数据处理模块、直流稳压电源、天线。 二、技术参数 1.工作环境 1）抗干扰和防雷设计,满足工业环境要求 2）使用温度：-40℃～+80℃ 3）保存温度：-60℃～+80℃ 4）抗电磁干扰：10V/m 0.1-1000MHz AM调幅电磁波 2.主要技术参数 1）电气特征 参数 规格 电 源 RS485/CAN总线方式：+24V DC/1A 通信接口 RS485波特率：2400-38400， CAN总线 工作方式要定制 可靠性 MTBF≥70000小时 工作寿命 15年 2）微波链路特性 参数 规格 信号调制方式 GFSK 频率 2.4 - 2.45 GHz 发射功率 ≤3dBm(可用软件进行调整) 天线极化 垂直 读写区域 全向范围（若需定向可选择定向天线） 微波通讯距离 ≤80m 微波通讯检错 CRC16循环冗余校验 通讯加密 面谈 位误码率/B.E.R 10-7 3）主要性能参数 ※ ML-M3000全向读写器是专用于RFID的识别和编程 ※ 采用DC24V/1A的供电可以同时识别200张卡; ※ 识别的最远距离是80m（该产品天线内置）； ※ 能识别移动速度200公里/小时以内快速移动的电子标签; ※ 工作的频率在2.4GHz-2.5GHz ISM微波段; ※ 数据速率是1Mbps，射频功率是-20dBm～0dBm且可调，最大峰值功率1毫瓦; ※ 在-40℃-85℃的工作环境的接受灵敏度是-90dBm; ※ 支持协议：用户指定协议； ※ 开发接口与其他设备连接是RS485/CAN总线，异步通讯速率9600BPS-38400BPS（订货前请指定好接口方式）； ※ 通过发命令的方式调节读写器的接收距离. 4）产品特征 ※ 支持RS485/CAN总线方式与上位机通讯； ※ 加密计算与认证，确保数据安全，防止链路窃听与数据破解； ※ 使用频道隔离技术，多个设备互不干扰； ※ 先进的防碰撞技术，支持多标签读写； ※ 可配置微波模块工作方式，发射功率可调； ※ 可兼容客户提供的卡。 三、技术说明 ML-M3000读写器是为易燃易爆场合以及石油化工等行业而专门设计的安全型结构，外壳是钢制材料，颜色为蓝色，读卡器重量为2.32千克，尺寸为115*175mm (圆柱形)。安装方式，采用将读卡器平放或者挂在墙上及其它标杆上。 1.读头的接线说明 RS485接口 其中： 棕线——+24V 黑线——GND 黄线——RS485A+/CAN+ 蓝线——RS485B-/CAN- 另外，该读卡器有三个指示灯： 红灯——信号指示灯 黄灯——RS485发射信号指示灯 绿灯——RS485接收信号指示灯 a. 接天线。在读卡器的天线接头接上天线，有全向天线和定向天线可供选择。 b. 电脑与读卡器的连接。利用串口线和RS232-RS485转换器，串口线一端接到电脑主机上，一端接到转换器与之匹配的端口上，转换器的另一端上有黄色和蓝色两根引线，它们分别与RS485接口线内部的黄、蓝两条信号线相对应连接，即连接RS485Ａ和RS485B。 c. 接通电源。RS485接口线内的另外两根线是电源线，棕色是电源正极，黑色是电源负极，通过电源插孔接上24V的直流稳压电源（注意：电源是内正外负，千万不要接反，否则可能会导致产品损坏）。 d. 当接通电源时，读卡器的红灯会亮，说明读卡器可以开始工作了。当读卡器读到与其匹配的有源电子标签时，红灯会不停的闪烁，也就是说读卡器在正常的工作状态下，红灯会不停的闪烁。当读卡器向外发射信号时，黄灯会亮，不发射时，黄灯不亮，不停发射，黄灯就会不停闪烁；同理，当读卡器接收信号时，绿灯会亮，不接收时，绿灯不亮，不停接收，绿灯就会不停闪烁。 e. 各部分都连接好之后，读卡器便能读到其识别范围内的电子标签内的数据信息，此时，通过我公司提供的配套软件就可以浏览到这些信息，从而实现监控、考勤、跟踪、定位、管理等功能。 2.主要功能说明 ML-M3000防爆防水读写器主要实现的功能有： 1）设备工作状态指示 2）能够正确、快速读取与其匹配的有源电子标签 3）读到标签内的信息后先保存到读写器中 4）读到标签后能够通过指示灯、蜂鸣器、状态信号灯来通知用户 5）读到标签后能够通过RS485/CAN总线方式传送到上位机 6）RS232、RS485通信速率可以设置 7）读取标签的距离可以设置 8）读取同一张标签的间隔时间是可以设置 9）标签主动上传的速度是可以设置 3.产品清单 产品名称 数量 备注 ML-M3000防爆防水读写器 1 电源适配器 1（wiegand机器不标配） 全向天线 1 可选 定向天线 1 可选 安装支架 1 可选 合格证 1 保修卡 1 使用说明书 1 RS232/RS485转换器 1 可选 串口线 1 可选 四、组成原理 1.结构组成 读卡器主要由无线接收器、天线、数据处理模块等功能模块组成。读卡器通信线路断开，读卡器仍可按中心站的定义独立工作，将各种数据信息存在读卡器中。 2.工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后可以通过RS485/CAN总线接口将信息发送给管理系统或其他监控系统。 五、使用注意事项 1.ML系列读写器一般通过RS485(或RS232)数据接口与控制器或计算机连接，进行数据交换。读写器既可以主动也可以被动对电子标签进行读写操作，我们会向客户提供SDK开发包，用户可以做应用软件的开发。 2.使用读写器配套的SDK软件，调用API函数对读写器进行操作。ML系列读写器与PC机具体的RS485（或RS232）通信协议（含命令包格式、返回包格式、错误代码约定、协议使用等）、SDK软件（含组成、数据定义、函数定义等）的使用以及标签内存的分配等内容，请参阅配套光盘的相关内容。 3.读写器工作温度为：-40℃～+80℃。因此，在寒冷的地区和季节使用本读写器时，应该注意在读写器正式使用前20分钟提前开机预热，以确保读写器的正常运行。 4.当读写器在读写标签时会向外辐射微波功率，此时人员无须与其保持一定距离，因为本读写器采用超低功耗，对人体无辐射作用，更健康、更安全。 5.建议测试时，在读写器前方至少50米之内不要有任何物体遮挡；持卡时，请将手指接触卡的两边边缘，面对线极化天线时，应该根据相应极化方向水平或垂直持卡，以保证读卡效果。 6.安装时，请严格按照我们的使用说明书来安装，以保证良好的读写效果。 7.要求使用我们的电源适配器。 六、应用领域 ※ 燃气管线、变压设备智能检修 ※ 仓库电力设备巡检； ※ 隧道安全管理系统 ※ 煤矿井下人员定位管理系统 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 驾校考试系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 家校通学生出入校平安短信系统； ※ 重要会议和活动的人员会议报道系统 ※ 企事业单位人员出入自动考取系统； ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。 木兰技术 木兰 ML-RFID 技术是最新、独创的技术，融合了射频领域和数字技术中的多种领先科技，采用独特的软件无线电技术、微功耗技术、防碰撞技术、应答协议、局域激活的空间访问技术等专利组合。ML-RFID技术创建了高性价比的电子标签解决方案，能充分满足高速发展的自动识别需求。 服务 1.技术服务 A）售前服务产品咨询 价格咨询 选型指导 产品报价 B）售后服务 技术支持 保修服务 2.产品保修 产品1年质保，终身免费维修，但是要收取器件的成本和来往的运输费用，对于报废的产品，无法修复的，只能报废处理。 3. 定制产品流程 如果上述产品仍然满足不了您的需求，那么我们可以提供产品开发定制服务，具体流程如下： A）客户提出需求 B）我们提出解决方案，以及开发周期，定制费用等。一般产品的定制费用为1000～10万元不等，周期10天以上。具体产品看情况而定。 C）提交样品供用户测试 D）批量生产

一、系统简介 隧道人员考勤定位系统是集隧道施工人员考勤、区域定位、安全预警、灾后急救、日常管理等功能于一体，也是国内技术领先、运行稳定、设计专业化的隧道施工现场监测系统。使管理人员能够随时掌握施工现场人员、设备的分布状况和每个人员和设备的运动轨迹，便于进行更加合理的调度管理以及安全监控管理。当事故发生时，救援人员可根据该系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。这一科技成果的实现，促使隧道建设的安全生产和日常管理再上新台阶。 该隧道人员考勤定位系统既可以单纯的实现考勤或定位也可以同时实现考勤和定位两种功能。而且该系统软件我们设计了安装版和网络版两种，既可以进行现场监控也可以实现远程监控，极大的满足了不同用户的不同需求。三、系统特点 3.1 卓越的性能 3.2 应用方便、广泛 3.3 安全性、稳定性高 3.4 操作简单方便 3.5 丰富的查询和报表功能四、系统功能 4.1考勤管理功能 4.2定位管理功能 4.3 设置报警功能 4.3.1外来人员报警功能 4.3.2 区域报警功能 4.4查询统计 4.5灾后急救信息 4.6信息联网功能
