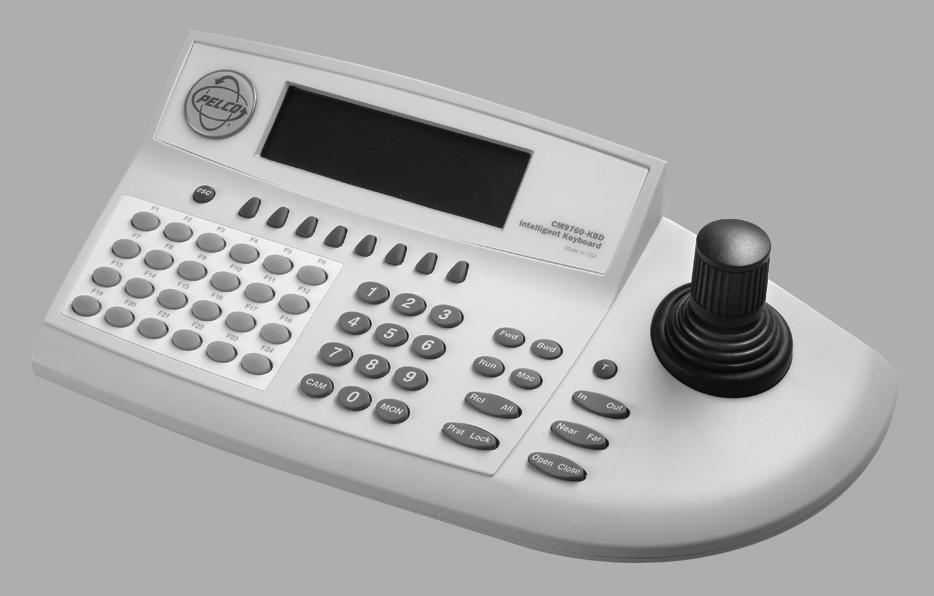

PELCO CM9760-KBD-AU/CM9760-KBD-UK/CM9760-KBD-US控制键盘 产品特性 • 变速矢量操纵杆，用于 PTZ 和球机控制 • 操纵杆带变焦控制头 • 24个可编程的软键， 6个控制键和3个镜头控制键 • LCD 显示器提供4行键盘信息和状况显示 • 预置位和模式控制 • 辅助设备控制 • 可通过CM9700系统或通过CM9700-MGR软件下载或传输功能键配置到其他的CM9760-KBD 键盘 • 桌面型号有白色 (CM9760-KBD) 或者黑色 (CM9760-KBD-B) • 同时也有机架安装型号 (CM9760-KBR)         在控制摄像机调用和云台/ 球机操作时， CM9760 系列键盘为系统用户提供最大程度的灵活性。桌面式键盘 (KBD)可以是白色或者黑色的，机架式键盘 (KBR) 只有黑色的。键盘包括一个带变焦控制旋钮的可变速矢量摇杆，实现PTZ及对球机的控制。所有辅助的镜头控制功能都位于操纵杆的旁边，以便于单手完成操作。 LCD 显示按键使系统操作员可以通过按键方式就能实现强大的编程和操作功 能。通过这些按键可进入具有本地图标显示的多个菜单，使得菜单操作极其简单。         24 个可编程的软键可以按特定标题进行独立的标注。 这允许根据摄像机的视场而不是摄像机号进行逻辑摄像机选择。 键盘LCD 屏幕背景光可调，最大限度地满足各种照明条件。所有可编程软键在辅助设备被激活时都会自动闪亮。 通过键盘，用户能够控制继电输出激活设备，解码器，摄像机/ 监视器切换，多画面处理器的功能和NVR/DVR 回放。 用户可创建单／双巡视模式，区域，区域图标，预置位和预置位激活。 用户还可以对报警进行布防或撤防，还可以执行独立的直接模式操作。 键盘也包括可调节音量的蜂鸣器，可以用来对所有报警情况进行报警。

PELCO KBD300A控制键盘 产品特性 • 键盘控制： 一CM6700/CM6800/CM9760-SAT 矩阵切换控制器 一Genex® 多画面处理器( 与CM6700 和 CM6800 配合使用时) 一 键盘最多可直接控制16个解码器( 如Spectra®, Esprit®，和 ExSite™) • 操控自动识别模式 • PTZ功能的操纵杆控制 • 预置位和模式控制 • 辅助功能操作 • 自动/随机/ 帧巡检 • CM6700/CM6800/CM9760-SAT/CM9760-MDA系统编程 KBD300A 键盘是可用于多种用途的全功能台式键盘控制器。 桶形操纵杆可对定速和变速解码器进行精确的水平和倾斜控制。 顺时针或逆时针地扭转操纵杆可以将镜头拉近或拉远。 键盘上的按键可选择摄像机和监视器；处理预置位，自巡检功能，辅助功能和序列切换；开启和关闭光圈；变焦和聚焦镜头；开启和停止自动、帧和随机巡检功能。 键盘的使用有3种操作模式： CM6700 模式，CM6800 模式和直接模式。 KBD300A 键盘可以自动识别这些操作模式。 使用前两种模式时，键盘的接头接入CM6700, CM6800 或CM9760-SAT转换器／控制器元件(SCU)中，键盘可以对SCU进行编程和操作。 每个SCU最多可以连接8个键盘(CM6700和 CM6800-32X6)，16个键盘 (CM6800-48X8, CM6800E-48X8和CM6800-96X16) 或者4 个键盘(CM9760-SAT)。在CM6700/CM6800的应用中，键盘能直接控制连接到SCU的摄像机，也可以控制通过MX4000 系列Genex 多画面处理器与SCU连接的摄像机。 如果您并不需要CM6700/CM6800 SCU 的全部功能，而仅是需要相应的键盘控制功能，则可将一个KBD300A键盘与摄像机解码器以直接模式( 需要 KBDKIT) 直接连接。一个键盘最多能够连到16 个解码器上；但是，视频的处理需要使用一个切换器( 如MS500 或VA6100)。 直接模式要求解码器使用两线控制的 Pelco的 P 或 D 协议。 KBD300A也能用于CM9760-MDA 主要信号分配放大器的屏幕编程。使用CM9760-DMR 数据管理器时，最多可以使用4 个 KBD300A 来控制1 个 Pelco P 或 D 协议设备，如Spectra 或Esprit/ExSite定位系统。
