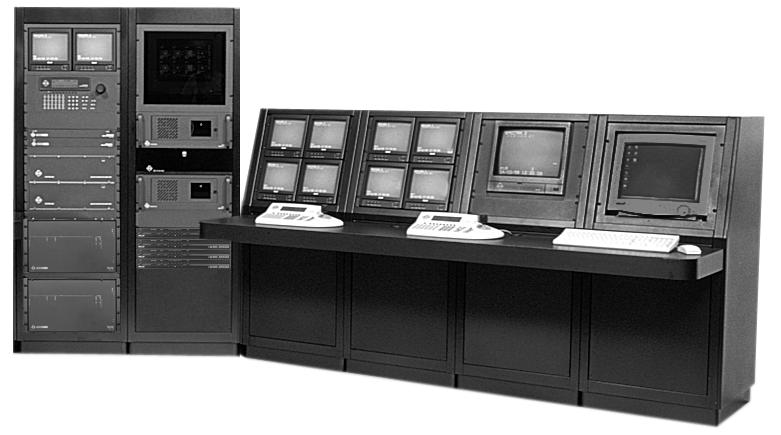

派尔高 CM9765-256X16-X 矩阵主机 9765系列矩阵控制器包括两部分: CM9700-CC1 矩阵控制主机和CM9765-MXB-X 切换机箱，其中CM9760-MXB-X切换机箱中配置有矩阵输入卡和输出卡，输入卡包括：CM9765-VCC 32路视频输入卡及CM9765-RPC 后面板BNC卡；输出卡包括：CM9765-VMC 16路视频输出卡和CM9765-RPM 后面板BNC卡.整机箱满配置为256路视频输入，16路视频输出卡，即：8块CM9765-VCC卡，8块CM9760-RPC卡,1块CM9765-VMC输出卡和1块CM9765-RPM卡。该系统单机箱常用型号：CM9765-256X16-X ，256路视频输入，16路视频输出；CM9765-224X16-X,224路视频输入，16路视频输出；CM9765-192X16-X,192路视频输入，16路视频输出；CM9765-160X16-X,160路视频输入，16路视频输出；CM9765-128X16-X,128路视频输入，16路视频输出；CM9765-96X16-X,96路视频输入，16路视频输出；CM9765-64X16-X,64路视频输入，16路视频输出；CM9765-32X16-X,32路视频输入，16路视频输出.  CM9700-CC1 中央处理单元，是该系统的核心部分。具体技术指标如下： 中央处理单元与外部设备进行通讯，并接收来自外部设备的指令，如电脑，键盘，图像用户接口 (GUI)，门禁系统，赌场数据系统，可编程逻辑控制器 (PLC)，照明和内部通信系统等。内置的 VGA 卡用来显示系统诊断信息并进行编程。RS-422 COM 端口用于与矩阵切换机箱，云台或球机解码器及键盘等外部设备的通信。 电气指标 输入电压120 VAC、60 赫兹 (Hz) 或者 230 VAC， 50 赫兹 (Hz)，自适应 功耗57 瓦 (W) 诊断显示器输出 1台 VGA I/O 端口16 RS-422 端口（可扩展至 32）； 系统总容量为 120 个端口* 2RS-232 端口 1并行打印机端口 1VGA 输出端口 2PC-AT 兼容键盘端口 一般规格 操作温度32° 至 122°F（0° 至 49°C） 尺寸19.50 英寸（深）x 19.00 英寸（宽）x 7.00 英寸（高） （49.53 x 48.26 x 17.78 厘米） 安装19 英寸 EIA 标准机架（4 个 RU） 设备重量29.7 磅（13.5 公斤） 运输重量43 磅（19.5 公斤）

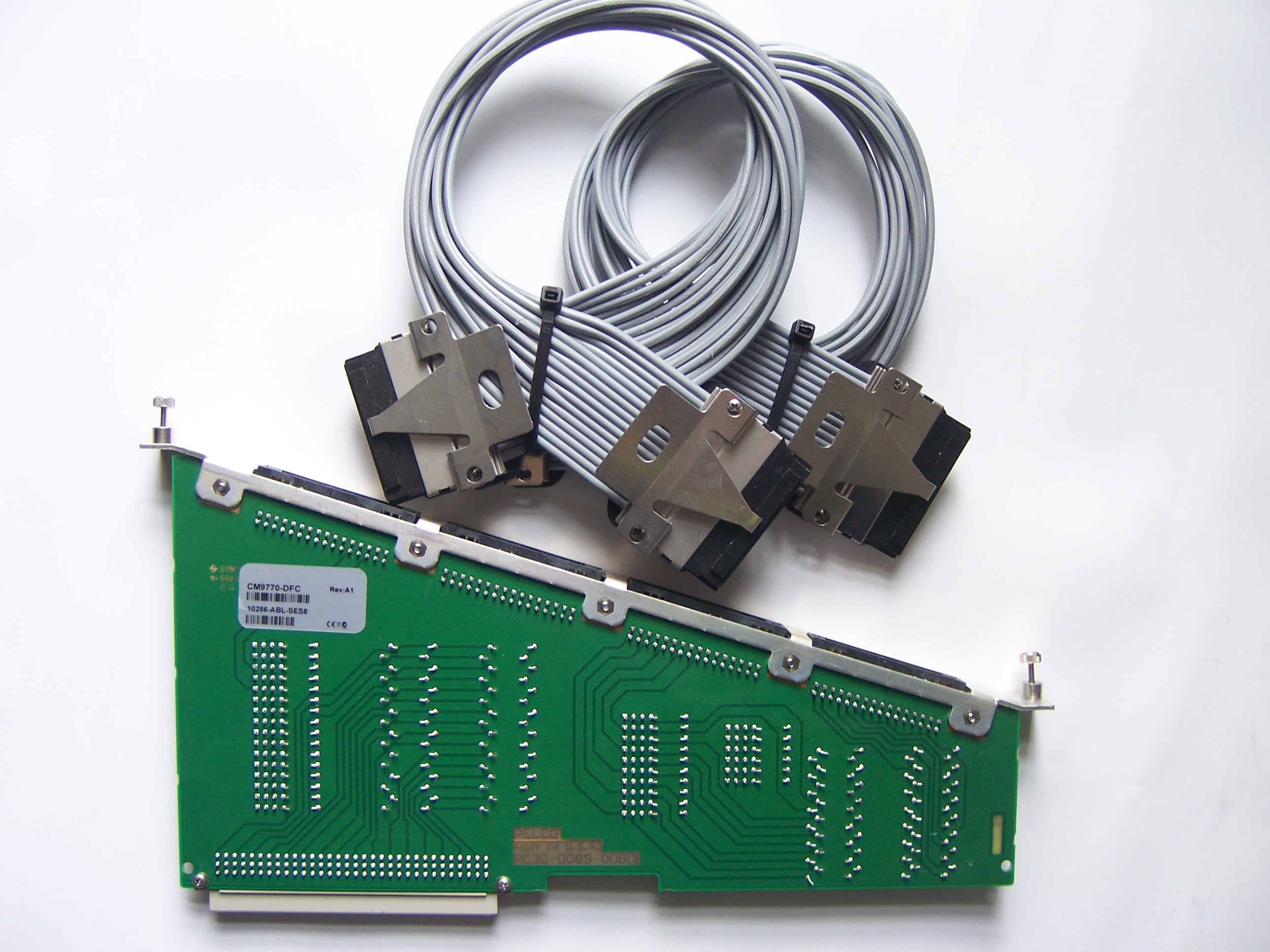

M9770 系列矩阵 基于微处理器的切换器/控制器，2,048 路输入， 512 路输出 基于微处理器的全交叉点视频矩阵 高密度结构单机箱 支持256 路摄像机输入和 32 路监视器输出 单节点上控制最多2,048 路摄像机和 512路监视器，或者利 用多节点系统扩充摄像机的容量。 (最多24个节点) CM9700-MGR的全系统报告提供了系统配线和配置的细节 CPU上有16 个RS-422通讯端口 (可扩展到 120 个) 和两个 RS-232 全双工端口前面板上显示系统诊断 LED 闪存技术方便了系统维护和升级 通过逻辑号选择摄像机和优先级操作 键盘可控制多画面处理器、DVR 和VCR 内置视频丢失检测 基于Windows? 操作系统 (Windows 2000, XP) 的管理系统软件，包括多语言菜单和屏显帮助。 系统出厂前经过测试和配置 ASCII 数据接口可连接门禁系统及其他基于计算机的系统 强大的可编程宏指令 使用 PelcoNet? 可以在 TCP/IP 网络上远程观看和控制 可选用附件 “热切换器”和备用CPU，保证系统不间断的运行 矩阵切换箱可带备用电源 Coaxitron? 同轴视控转换器，系统允许通过标准同轴线缆进行PTZ 通讯 可接5,000路报警输入 可连接网络接口设备，实现多系统的视频共享和控制 图形用户接口 (VMX300) ，可轻松实现用外部PC 进行控制 DVR 管理 所有CM9770 系统都要由 Pelco 认证的经销商/安装人员来安装调试。本规格说明表可以只用作信息参考的目的，不可作为认证及质量保证。 设备出厂时，厂家将提供相应的认证及质量保证。 9770 系统是一种全功能的视频矩阵切换控制系统，使用户能够在单节点上查看并控制多达 2,048 路摄像机输入和512路监视器输出。其常用型号包括：CM977-288X32-X,CM9770-320X32-X,CM9770-356X32-X,CM9770-256X64-X,CM9770-256X32-X,CM9770-224X32-X,CM9770-192X32-X,CM9770-160X32-X等， 矩阵切换器箱输出能力的增强实现了用比其他系统少的硬件组成更庞大的系统。其中CM9770-128X32-X,CM9770-96X32-X,CM9770-64X32-X,CM9770-32X32-X型号也是常用设备，输入卡为32路视频（CM9770-VCC,CM9770-RPC）每增加32路输入就需增加一套输入卡，CM9770-MXB-X单机箱最大输入是256路，超过256路输入的需增加CM9770-MXB-X机箱，并需CM9770-DFC环节到第二个机箱。 9770 系统的基本配置包括中央处理器 (CM9700-CC1) 、一个带视频输入（CM9770-VCC,CM9770-RPC）/ 输出模块(CM9770-VMC和CM9770-RPM)的矩阵切换机箱 (CM9770-MXB-X) 和键盘(CM9760-KBD-UK)控制器(CM9760-KBD-AU) 。附加的部件可增加系统的功能。 由于是经过预先配置和打包的系统，因此安装更加快捷和简单。 9770 系统带有一套新的界面友好的基于Windows的管理系统，从而方便了系统编程和维护。强大的宏指令可以由基于划表和报警的事件激活。宏可以调用系统宽度的序列 ( 巡视) ；执行正确安装的摄像机的预置位；自动控制VCR；和激活外部继电器，以控制辅助设备，如锁门等功能 ( 可能需要附加设备) 。在进行矩阵选型时，通常视频输出大于16路时选择CM9770矩阵是很恰当的，比如：CM9770-384X32-X,CM9770-416X32-X 系统部件和附件 CM9700-CC1 CPU 控制器。 在120 VAC, 60 Hz 或 230VAC,50 Hz 下工作。 (4U) 。 CM9700-SER 串行通讯卡 (RS-422 串口) 提供了8 个通信端口用来连接外围设备 ( 每个CPU最多可接4块) 。 CM9700-SER-32 接口扩展单元 ；每个单元有32个串行通信 (SERCOM) 端口。 1个CC1最多可以连接3 个扩展单元。( 在扩展已有的CM9700-CC1 之前，请与Pelco 系统应用部门核实。 ) 包括互联的线缆，DB9 适配器 和RJ45 接头。 数据接口可以是RS-232 或RS-422. (4U) 系统部件和附件 CM9700-CC1 CPU 控制器。 在120 VAC, 60 Hz 或 230VAC,50 Hz 下工作。 (4U) 。 CM9700-SER 串行通讯卡 (RS-422 串口) 提供了8 个通信端口用来连接外围设备 ( 每个CPU最多可接4块) 。 CM9700-SER-32 接口扩展单元 ；每个单元有32个串行通信 (SERCOM) 端口。 1个CC1最多可以连接3 个扩展单元。( 在扩展已有的CM9700-CC1 之前，请与Pelco 系统应用部门核实。 ) 包括互联的线缆，DB9 适配器 和RJ45 接头。 数据接口可以是RS-232 或RS-422. (4U) 矩阵机箱 CM9770-MXB-X 带有CM9760-MPS 电源的视频矩阵机箱。100-240 VAC、50/60 Hz、自适应 (6 U) 。 CM9700-MPS 矩阵机箱电源 ( 备用) 120 VAC, 60 Hz 或230 VAC, 50 Hz. CM9770-DFC 带电缆的向下扩展卡；用于扩展时连接多个机箱 CM9770-VCC 视频摄像机卡，32路摄像机输入 需与后面板卡 (CM9770-DFC, CM9770-RPC) 配合使用。 CM9770-RPC 后面板的视频卡；提供32个 BNC接头，用于连接摄像机输入至矩阵机箱。 CM9770-VMC 视频监视器卡，提供16路监视器输出；需与CM9770-RPM 配合使用。 CM9770-RPM 后面板监视器BNC 卡，为切换机箱提供了16路监视器输出，连接视频输出卡。 CM9700-VPP 视频转接板，提供32 路BNC 输入，用于将视频输入传到系统或32 个BNC 接头中，用于将视频环出；包括16 路同轴带状电缆， 3英尺 (0.91m) 。(3 个VPP 单元 = 2 U; 每个VPP的实际高度是1.07 英寸 [2.7 cm]) CM9700-CBL-06FT 16 路同轴带状电缆， 6 英尺 (1.82 m) 。 CM9700-CBL-10FT 16路同轴带状电缆，10英尺 (3.04 m) 。 CM9700-VPP 前面板 下列部件可与9770 系统兼容： 键盘 CM9760-KBD-AU 键盘控制器 CM9760-KBD-AU,CM9760-KBD-UK,CM9760-KBD-US,CM9760-KBD-EU 全功能桌面变速键盘，白色； CM9760-KBD-B 全功能桌面变速键盘，黑色； CM9760-KBR 全功能19英寸EIA机架安装键盘 (4U) ； 后缀-US, -UK, -AU, 或 EU, 对应为相应区域的电源线类型，订货时加入上面的型号。 举例来说， CM9760-KBD-US 是一个桌面式键盘 ( 白色) ，电源线适用于美国。 KBD200A 键盘控制器 KBD300A 键盘控制器 网络接口单元 CM9700-NW1 网络接口单元可连接多套系统共享视频和控制。 CM9700-NW1 网络接口单元；用于将多个互相独立的系统联网，配置网络CPU和软件。(4U)
