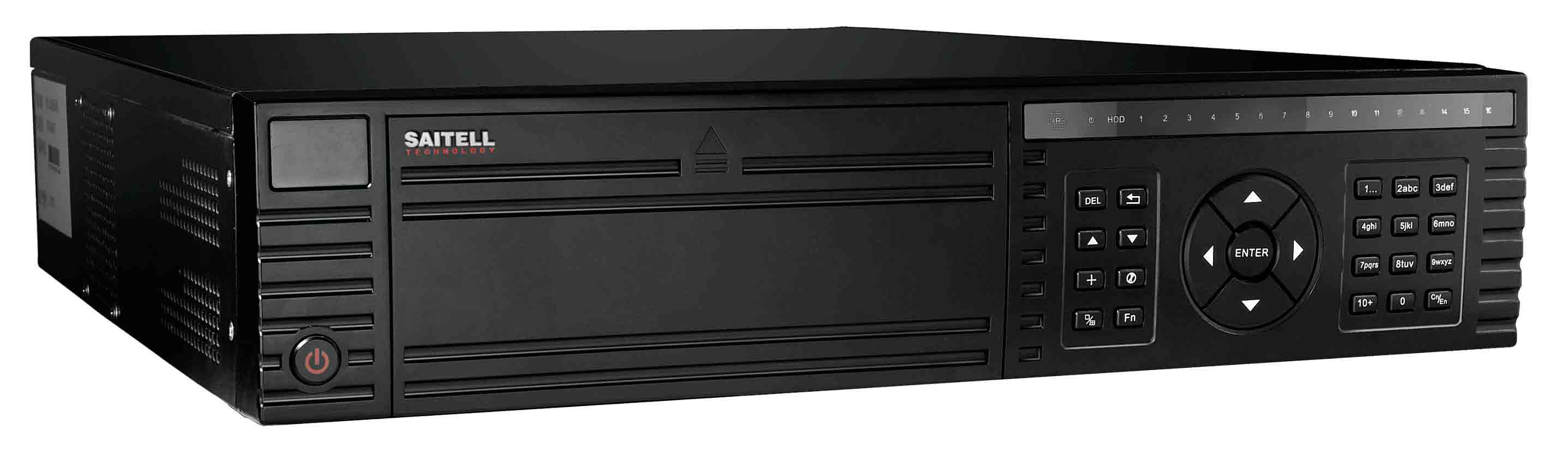

采用H.264视频编码标准 采用Linux实时操作系统,多任务工作模式,网络传输性能好,稳定性高 支持DVI\VGA\HDMI\CVBS多种视频输出模式,最高分辨率达到1920×1080,满足不同用户需求 支持手动、定时、报警触发、移动侦测等多种录象方式,可设置30秒超长预录时间 支持分组数据淘汰管理（保护重要级别的录像文件的存活时间）,支持录像时间存活周期设置 支持多路同步回放,时间条显示,日历显示文件状态, 事件搜索链接播放，一键回放通道切换,支持快放/快退/慢放/单帧进退 支持USB设备、SATA设备、DVR刻录机和网络等多种备份方式,并支持后台备份功能 支持两级16个用户管理, 高级用户管理模式可控制到每一个通道的权限 支持日志信息导出功能,支持设备配置参数和云台协议文件导入导出功能 支持报警输出触发抓取图片并可发送到指定EMAIL地址功能 支持图形化界面操作,支持多国语言,支持菜单注释功能 支持多种网络协议,TCP/IP、PPPOE、DHCP、DNS、DDNS、SNTP、NTP、RTP/PTCP/RTSP 支持IE访问、NVMS4.X客户端软件配置和浏览、回放、管理功能

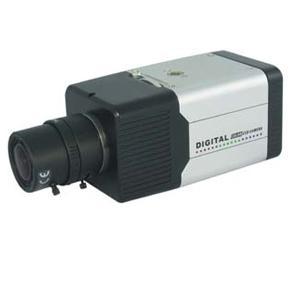

成像器件 1/3" SONY Super HAD II CCD 有效像素 NTSC:768X494 PAL:752X582 扫描系统 2:1隔行扫描 传感器尺寸 4.9mm*3.7mm 清晰度 600 TVL 最低照度 0Lux(红外开） 信噪比 54dB(自动增益关闭） 同步系统 内同步 镜头 4-9mm 韩国DC ICR镜头 光圈控制 DC光圈自动驱动模式（快门速度1/50-1/120,000可调)/电子快门 电子快门 NTSC:1/60 ~ 1/120,000sec, PAL:1/50 ~ 1/120,000sec 数字降噪 高/中/低/关 隐私遮蔽 关/开(4个区域） 背光补偿 高/中/低/关 移动侦测 关/开(4个区域） 镜像功能 水平镜像/关可选择 自动增益 关/开 白平衡 自动白平衡/手动白平衡/键控白平衡 锐度调节 1-20级可调 通讯方式 RS-485通讯，PELCO-D协议支持 红外距离 15-20m 视频输出 1.0Vp-p 复合视频输出,75欧姆 电源 DC12V 功耗（最大） 130mA/270mA(红外开) 工作温度 -10°C ~ 50°C

中文操作介面，菜单友好、简洁、美观、易用 高精度光纤光功率值测量，测试范围-70～+10dBm 高精度全功能数字万用表，中文界面，测量电流、电压、电阻、通断性测试、二极管、电容等 独创的数字万用表、光功率计测量值显示锁定、差值测试等功能 3.5英寸 大屏幕高清晰TFT-LCD显示屏 LCD显示屏的亮度、对比度、色彩饱和度可调 LCD显示屏 的背光亮度可调 NTSC，PAL自动识别，自动适应 ，视频制式显示 视频信号衰减测量 DC12V 1A电源输出，为摄像机提供应急电源 音频测试，测试前端拾音器的音频信号 图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑） 首创地址扫描功能，快速寻找RS485通信地址 低功耗，工作时间长达12小时 PTZ控制协议代码捕捉和显示 支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议 可调用快球的菜单，对其进行设置 及复位 支持RS232和RS485接口，速率可调 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号） 电池电量图型化实时显示，直接简洁 有自动省电（低功耗模式）功能，使用时间更长 简单易用，操作者几乎可免培训迅速上手

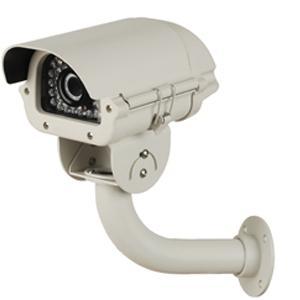

产品型号 IR50N-79K 成像器件 1/3" SONY Super HAD II CCD(HAWK) 有效像素 NTSC:768x494,PAL:752x582 解析度 580线 扫描系统 2:1隔行扫描 传感器尺寸 4.9mm*3.7mm 同步系统 内同步 最低照度 0lux(红外开) 信噪比 50dB(自动增益关闭） 电子快门 防闪烁/自动/手动/固定 镜头 8mm/12mm/16mm/25mm镜头可选 镜像功能 镜像/垂直镜像/ 关 隐私遮蔽 关/ 开（8个区域） 背光补偿 超强光抑制/背光补偿/关 移动侦测 关/ 开（4个区域） 数字宽动态 室内/室外/关 3D数字降噪 关/开 数字放大 关/开 图像冻结 关/开 加码偏正 0.45 白平衡 ATW/AWT/AWC-SET/MANUAL/INDOOR/OUTDOOR 增益控制 高/中/低/关 视频输出 1.0Vp-p复合视频输出, 75欧姆 红外距离 50m 电源 DC12V 功率（最大） 130mA/450mA(红外开） 工作温度 -10°C ~ 50°C

1、采用H.264视频编码标准 2、采用Linux实时操作系统,多任务工作模式,网络传输性能好,稳定性高 3、支持DVI\VGA\HDMI\CVBS多种视频输出模式,最高分辨率达到1280×1024,满足不同用户需求 4、支持iPhone/黑莓/塞班/Windows手机浏览 5、支持手动、定时、报警触发、移动侦测等多种录象方式,可设置30秒超长预录时间 6、支持分组数据淘汰管理（保护重要级别的录像文件的存活时间）,支持录像时间存活周期设置 7、支持多路同步回放,时间条显示,日历显示文件状态, 事件搜索链接播放，一键回放通道切换,支持快放/快退/慢放/单帧进退 9、支持两级16个用户管理, 高级用户管理模式可控制到每一个通道的权限 10、支持日志信息导出功能,支持设备配置参数和云台协议文件导入导出功能 11、支持报警输出触发抓取图片并可发送到指定EMAIL地址功能 12、支持图形化界面操作,支持多国语言,支持菜单注释功能 13、支持多种网络协议,TCP/IP、PPPOE、DHCP、DNS、DDNS、SNTP、NTP、RTP/PTCP/RTSP 14、支持IE访问、NVMS4.X客户端软件配置和浏览、回放、管理功能

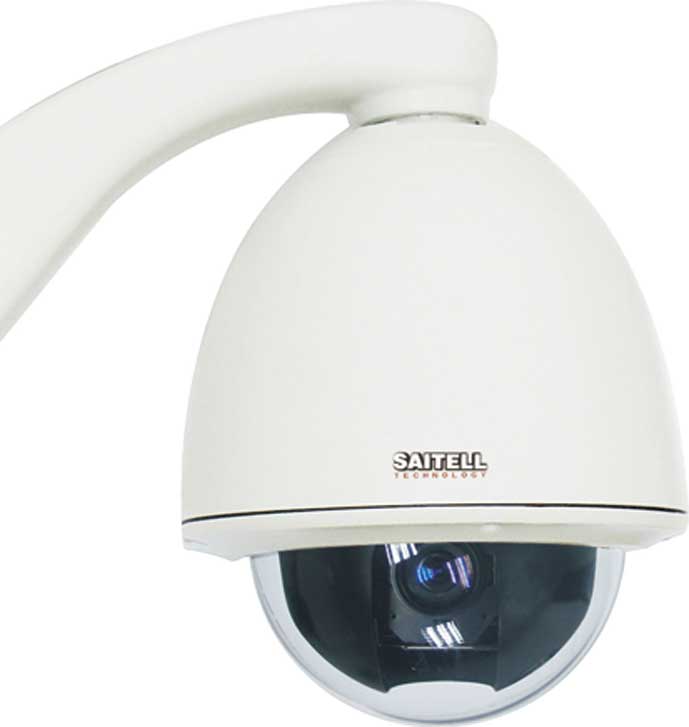

SD-86T自动跟踪球主要特性 该款产品广泛用于机场、车站、海关、交通、电力、企业、学校等安防监控场所。 ◆ 自主研发移动目标自动跟踪技术，搜寻并锁定移动目标，实现球机全智能实时 　 跟踪拍摄； ◆ 智能跟踪技术,人性化设置自动跟踪时间段（星期一至星期日），定时开启自动 　 跟踪功能； ◆ 自动跟踪过程中，镜头可随被跟踪物体的大小而自动调节； ◆ 自动跟踪与预置点、报警联动有机结合，更具人性化。（当需要在受严密监控 　 的预置点视，可以选择打开/关闭自动跟踪功能，相关预置点报警触发时可随时跟 　 踪移动物体，达到监控目的） ◆ 可设置自动跟踪区域的左右限位（当左右限位设置为同一点时，球机将在水平 　 360度范围内跟踪移动物体； ◆ 可进行不跟踪区域设置，灵活实现人工监控下支持传统高速球全部功能，无人 　 监控时切换至自动跟踪模式。 球机特性 ◆ 全金属结构低功耗电路设计，直拔插式快速装卸结构，支持热拔插 ◆ 水平360°连续旋转，垂直90°旋转，带自动翻转，手动速度：0.4°～320°/秒 ◆ 人性化的焦距/速度自动匹配技术 ◆ 最多128个预置点（标题可设），可根据预置点自动巡航，以及设置预置点的速度和停留时间 ◆ 8个可设标题的显示区域，4条PATTERN模式路线(花样扫描)，每条记录时间不少于180秒 ◆ 4条自动扫描路线，支持在左右限位间以指定的速度自动扫描(此时球机仍支持变焦、垂直操作） ◆ 内置OSD屏幕菜单，通过菜单显示和更改球机信息及参数，可设定和调用预置点、自动巡航、水平扫描、 　 摄像机模式和显示名称等 ◆ 定时自动激活功能，可设定球机空闲一段时间或断电重启后，自动调用预置点或启动自动巡航、花样 　 扫描、自动扫描和显示区域等 ◆ 内置7路报警输入、2路报警输出，支持报警联动（调用预置点或启动自动巡航、花样扫描、自动扫描、 　 显示区域等） ◆ 实时时钟功能，可通过内置OSD屏幕菜单，根据每日和每周的时间段预设球机运行动作 ◆ 存储记忆功能，内置存储器，用于存储摄像机、云台的各项参数和已设定的各种自动功能 ◆ 温度显示功能，通过温度显示可实时监控球机内工作温度 ◆ 风扇智能控制功能，通过预设温度来启动风扇 ◆ 云台位置、镜头放大倍数显示功能，给自动跟踪和数据处理提供接入端口 ◆ 隐私保护功能，当监测范围内有不方便显示在监视器上的地方，可设置长方形的遮蔽框以保护他人隐私 ◆ 通讯方式：RS485、曼彻斯特码、BI-PHASE码、同轴视控 ◆ 内置多协议转换全面兼容以下协议：PELCO-D、PELCO-P、KALATEL、AD、PHILIPS、MOLYNX 等 ◆ 采用IP66全天候防护罩，室外型内置自动恒温装置 ◆ 内置TVS4000V,防雷、防浪涌和防突波保护

双码流 支持 图像清晰度 支持D1/HD1/CIF/QCIF 操作系统 嵌入式Linux 视频压缩 H.264 视频压缩码率 32Kbps-3Mbps 音频压缩格式 G.726 语音对讲输入 1路，MIC接口 音频输出 1路，线性输出 报警输入 2路常开开关量输入 报警输出 1路常开开关量输出，125VAC 0.5A/30VDC 1A 帧率 PAL：25帧/NTSC：30帧 移动侦测 支持 隐私遮蔽 支持 DDNS支持 支持 PPPoE支持 支持 邮件报警 支持 FTP协议 支持 手机监看 支持Windows Mobile、Symbian、iphone平台智能手机监看 网络存储 支持SD卡存储，最大32G WIFI网络 支持802.11b/g协议，2.4Ghz,无线距离最大200米 无线加密协议 支持WEP、WPA、WPA2加密协议 3G网络 可内置EVDO/WCDMA/TD-SCDMA模块 控制接口 1个RS485 迸发用户 10个 默认IP 192.168.45.200 IE浏览 支持 客户端浏览 支持1/4/9/16/25/36画面分割浏览，可9路同时回放录像 平台管理软件 64路免费，可兼容我司DVR/网络机、大华DVR/网络机 点击下载

双码流 支持 图像清晰度 支持D1/HD1/CIF/QCIF 操作系统 嵌入式Linux 视频压缩 H.264 视频压缩码率 32Kbps-3Mbps 音频压缩格式 G.726 语音对讲输入 1路，MIC接口 音频输出 1路，线性输出 报警输入 2路常开开关量输入 报警输出 1路常开开关量输出，125VAC 0.5A/30VDC 1A 帧率 PAL：25帧/NTSC：30帧 移动侦测 支持 隐私遮蔽 支持 DDNS支持 支持 PPPoE支持 支持 邮件报警 支持 FTP协议 支持 手机监看 支持Windows Mobile、Symbian、iphone平台智能手机监看 网络存储 支持SD卡存储，最大32G WIFI网络 支持802.11b/g协议，2.4Ghz,无线距离最大200米 无线加密协议 支持WEP、WPA、WPA2加密协议 3G网络 可内置EVDO/WCDMA/TD-SCDMA模块 控制接口 1个RS485 迸发用户 10个 默认IP 192.168.45.200 IE浏览 支持 客户端浏览 支持1/4/9/16/25/36画面分割浏览，可9路同时回放录像 平台管理软件 64路免费，可兼容我司DVR/网络机、大华DVR/网络机

外部接口特征 编码视频输入 RH0405E: 4路视频输入 RH0805E: 8路视频输入 RH1605E: 16路视频输入 BNC插座，1Vp-p，输入阻抗75欧姆 PAL(625线，50场/秒)；NTSC(525线，60场/秒)；SECAM(625线，50场/秒) 编码音频输入 RH0405E: 4路音频输入 RH0805E: 8路音频输入 RH1605E: 16路音频输入 BNC插座，2Vp-p，输入阻抗600欧姆 主显示输出(VGA) 支持1280*1024@60Hz，1024*768 60hz@60Hz 主显示输出(CVBS) 1，BNC插座，1Vp-p， 75欧姆 支持预览、回放及界面菜单显示 环通输出 BNC插座，1Vp-p，75欧姆 RH0805K: 8路环通输出 RH1605K：16路环通输出 CALL Monitor输出 1，BNC插座，1Vp-p，75欧姆，单画面轮巡模式，可叠加报警信息字符 音频输出 1，RCA座(2Vp-p，阻抗：600Ω) USB接口 USB2.0 High-Speed(480Mbps)，支持USB存储设备、USB鼠标、USB刻录机 RS232 1，连接RS232设备，如电脑等 云台控制RS422 1，数据收发双工接口 T+(A)：数据发送﹢接口； T-(B)：数据发送 - 接口 R+(A)：数据接收﹢接口； R-(B)：数据接收 - 接口 键盘控制接口RS485 1，键盘控制接口 语音对讲输入 1，RCA座(2Vp-p，阻抗：600Ω)，支持双向语音对讲功能 网络接口 1，RJ45，10/100M自适应 报警输入 16路开关量输入，常开/常闭型 报警输出 4路开关量输出，继电器特性30VDC 1A，125VAC 1A 电源外供 1，外供电源接口，支持+12V 1A 1，外供电源接口，支持+5V 1A SATA接口 RH0405E: 支持4个SATA硬盘，支持2T硬盘 RH0805E/1605E：支持8个SATA硬盘，支持2T硬盘 视频参数 视频编码标准 H.264 Mainprofile 视频制式 PAL/NTSC/SECAM 视频编码分辨率 RH0405E/0805E/1605E 支持 PAL： 352*288(CIF)， 704*288(2CIF)， 704*576(D1) NTSC: 352*240(CIF)， 704*240(2CIF)， 704*480(D1) 视频帧率 RH0405E/0805E/1605E支持： D1格式 25F/S/CH(PAL)、30F/S/CH(NTSC) 视频输出码率 32kbps-4096kbps 辅助视频编码分辨率 CIF：352*288(PAL)/ 352*240(NTSC) 辅助视频编码能力 CIF， 1-15fps， 码流32kbps-400kbps 预览分辨率 PAL：704*576(D1)，水平线数500，垂直线数450 回放分辨率 PAL: 352*288(CIF)， 水平线数300， 垂直线数250 704*288(2CIF)，水平线数450， 垂直线数250 704*576(D1)， 水平线数450， 垂直线数450 NTSC: 352*240(CIF)， 水平线数250， 垂直线数200 704*240(2CIF)，水平线数450， 垂直线数200 704*480(D1)， 水平线数450， 垂直线数350 回放功能 RH0405E:支持4路视音频同步回放 RH0805E:4路视音频同步回放，8路视音频非实时同步回放 RH1605E:4路视音频同步回放，16路视音频非实时同步回放 支持快放/快退/慢放/单帧进退 回放速度 正放：1/8X、1/4X、1/2X、1X、8X、16X 倒放：1X、8X、16X 音频参数 音频编码标准 G.726/G.711 输出采样率 8KHz 声道数 单声道 采样分辨率 16位 音频码率 24kbps/64kbps 存储设备 硬盘 RH0405E 支持2T硬盘*4 RH0805E/1605E 支持2T硬盘*8 备份设备 DVD刻录、U盘、USB移动硬盘 刻录机 外置USB刻录机、内置SATA刻录机 主要功能 工作模式 真正的多任务工作模式：预览、录像、回放、备份、网传同时运行；多窗口多任务同时可控 预览模式 高清预览显示输出，最多同时支持四个VGA(640*480)点对点显示，可通过主显(VGA)、辅显(CBVS)和CallMonitor输出 支持可定制的预览组合模式，依据显示器的分辨率自动优化设置预览组合模式 主显自动轮巡可支持顺序和多种分割模式 主显输出预览视频叠加多种提示信息：通道名称/系统时间/录像状态/移动侦测/报警状态/设备异常信息/后台操作提示(备份、升级、回放) 辅显(CVBS)支持多画面预览、回放；可在主显和附显上切换菜单显示 CallMontor支持16*1单画面轮巡，支持通道名、报警信息等OSD叠加 录像模式 支持手动、定时、报警触发、移动侦测触发多种录像模式；可以依据不同录像模式设置独立的录像参数 录像参数包括编码分辨率、帧率、质量、流类型；录像属性可设置的最小颗粒度为30分钟 多档录像质量可选，也支持自定义设置码率、帧率 周计划录像336个时间段独立配置，录像状态一目了然 事件录像(报警/移动触发)支持预录及延时，30秒超长预录；滞后录像时间长度可设定 支持通道名与时间OSD叠加；支持视频遮挡和视频信号检测 存储管理 流式文件系统，支持分组数据淘汰管理(确保重要级别的录像文件可配置更长的存活时间) 支持自动淘汰、录满停止、指定保持时间三种数据淘汰机制 硬盘支持热插拔；非工作硬盘自动休眠 顺序存储、磁盘直写、自动休眠等技术大大延长硬盘使用寿命 坏道自动避让；加密数据存储；高速格式化 回放模式 RH0405E: 支持4路D1同步回放，16*快进快退，回放分辨率高达450线 RH0805E: 支持4路D1同步回放，支持8路D1非实时同步回放，16*快进快退，回放分辨率高达450线 RH1605E: 支持4路D1同步回放，支持16路D1非实时同步回放，16*快进快退，回放分辨率高达450线 日历自动显示录像资料状态 可筛选和播放关注的录像类型 可筛选和播放关注的分组磁盘内的录像资料 支持全屏播放模式 支持浏览播放模式，也可鼠标拖动时间条来快速浏览视频 一键回放通道快速切换，一键回放、监看快速切换 支持回放抓图功能 备份管理 备份设备支持USB存储设备、SATA刻录设备、DVD刻录设备、内置备份硬盘 多种筛选方式快速选定备份资料 后台化备份模式确保用户零等待 备份文件可在本机播放，文件管理器支持对备份文件及时查看 备份资料格式支持流行通用播放器 报警管理 16路报警输入，4路报警输出，支持外供12V/5V电源 集成网络化报警管理主机功能 每周336个独立时间段的布防时间表 多种联动输出：包括联动报警输出、触发录像、触发抓图、发送电子邮件、本地声音提示、上传报警中心、联动PTZ；报警图片可Email到指定用户 报警视频联动可输出到任意矩阵输出端口 支持一键布防、撤防 云台控制 支持云台或球机控制；支持多种云台协议，自动依据协议类型支持的功能显示控制窗口 支持鼠标快速焦距调节和聚焦控制 支持摄像机菜单控制模式 支持云台或球机预置点、巡航、轨迹设置及调用 支持软巡航功能，自动调用预置点以满足不支持巡航的球机或云台 云台协议可通过USB设备、网络客户端在线安装和卸载，免升级 网络控制 百兆网口，高速网传，确保数据吞吐无障碍 支持TCP/UDP协议；支持HTTP/FTP/RTSP/RTP/RTCP/NTP/SADP/SMTP协议；支持邮件定制报警信息 支持PPPoE拨号上网协议；支持动态获取IP地址(DHCP) 支持DDNS 支持双编码传输，支持QoS 动态网络协议栈加载，无缝接入主流平台 可通过IE插件实现网络实时预览、远程下载录像文件、远程回放录像文件；支持多达32路D 1远程监看 可通过IE插件实现网络远程控制云台、远程配置设备参数、获取设备运行状态和日志信息、远程开关机、远程重启、远程升级 设备管理 软件功能支持在线定制的智能技术：包括高级用户管理、高级报警管理、高级图像参数配置、Email报警联动、高级录像参数配置、中心管理服务器配置、报警服务器配置、NTP服务期配置、高级存储管理、自动维护配置；满足不同用户对不同功能的需求 支持设备配置参数导入导出功能，确保快速配置多台设备 支持云台协议的安装卸载，方便支援纷繁复杂的云台协议 用户管理 三级16个用户管理，高级用户管理模式可控制到每一个通道的权限 可绑定用户IP或MAC地址 日志 支持操作日志的本地和远程导出 自恢复功能 主控、编解码器件处于错误工作状态，自动重启设备，并记录错误代号到设备日志 用户操作接口 WEB浏览管理 支持基于IE的图像浏览，回放和设备管理 中心管理 支持设备注册、心跳、报警订阅 客户端 支持基于客户端软件的图像浏览，回放和设备管理 TELNET 支持基于TELNET的设备管理 GUI 支持图形化界面操作，支持多国语言，支持菜单注释功能。面板鼠标遥控器键盘四种输入设备 网络协议 PPPOE 支持PPPOE client DHCP 支持DHCP client IP/TCP/UDP 支持IPv4，支持TCP/UDP协议族，支持RTP/RTCP/RTSP，支持SMTP、NTP DNS/DDNS 支持(DYNDNS，3322) 设备通信协议 支持RTSP资源定位协议，支持RTP/RTCP媒体传输协议。支持HTTP+*ML的控制协议，支持动态协议栈加载 网传特性 局域网传输16路2Mbps，码流延迟时间小于500ms 其他参数 功能和性能标准 GB20815-2006 II类 A级产品(专业级) EMC认证 FCC Class B，CE，CCC 工作电压范围 AC 110V+/-10%，60HZ，AC 220V+/-10%，50HZ 环境温度 0℃－+50℃ 环境湿度 10％～90％RH 整机功耗 16路D1

摄相机参数 型号 ST-89HV03 影像感应器 1/4'' Exview HAD CCD 有效象素 752H×582V 同步系统 内同步或外同步 视频输出 VBS 1.0Vp-p/75Ω 白平衡 自动/手动 扫描系统 15.625KHz(H) 50Hz(V) 水平解析度 480TVL 信噪比 >50dB 电子快门 1/1～1/10,000s 最低照度 0.01Lux 焦距长度 f＝4.1～73.8mm 变焦倍数 总变焦216X 光学变焦18X 数码变焦12X 光圈&变焦 自动/手动
