产品简介        DS-HDVR00HF-ST系列嵌入式网络硬盘录像机是海康威视自主研发的新一代混合型网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。         DS-HDVR00HF-ST系列嵌入式网络硬盘录像机可广泛应用于能源、金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。 订货型号 型号简称 国标型号 DS-HDVR08HF-ST HIK/DS-HDVR08HF-ST/-AF-DVR-Ⅱ-A/8-8 DS-HDVR16HF-ST HIK/DS-HDVR16HF-ST/-AF-DVR-Ⅱ-A/16-16 功能特性 • 可接驳模拟摄像机、网络摄像机、网络快球和网络视频服务器； • 支持500W像素高清网络视频的预览、存储与回放； • HDMI与VGA输出分辨率最高均可达1920x1080p； • 支持HDMI、VGA、CVBS同时输出，支持HDMI与VGA双操作模式，可分别进行预览和回放； • 主菜单输出口可选择（自动检测、HDMI、VGA、CVBS）； • 所有模拟通道支持4CIF实时编码； • 支持零通道编码； • 支持预览图像与回放图像的电子放大； • 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； • 支持假日录像和抓图配置； • 支持计划抓图、手动抓图、报警抓图以及图片的回放、备份； • 支持冗余录像、抓图设置； • 支持多画面分割下不同通道并行预览与回放； • 支持最大16路4CIF实时同步回放，单通道支持高倍速回放（大于16倍速）； • 支持一键开启所有通道全天定时录像，支持一键开启所有通道全天移动侦测录像； • 支持标签定义、查询、回放录像文件； • 支持回放时对录像场景的自定义区域进行智能搜索； • 支持多通道录像文件同步倒放功能； • 支持按事件查询、回放、备份录像文件； • 支持重要录像文件保护功能； • 支持硬盘配额管理，不同通道可分配不同的录像保存容量； • 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； • 支持硬盘错报警可配置：可配置每个SATA接口是否连接硬盘，若勾选的SATA接口没有检测到硬盘，则触发硬盘错报警； • 支持eSATA盘库，可用于录像和备份； • 支持IPv6协议； • 支持网络检测（网络流量监控、网络抓包、网络通畅）功能 • 支持SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）等协议； • 首创的双操作系统设计，系统运行更加可靠 注意：建议使用监控专用硬盘进行数据存储 物理接口   注： DS-HDVR08HF-ST 后面板与此相似，仅视音频输入通道分别为8路。 典型应用 DS-HDVR08HF-ST DS-HDVR16HF-ST 视音频输入 模拟视频输入 8路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 网络视频输入 最多支持16路 混合视频输入 16路（模拟视频+网络视频） 音频输入 8路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704x576；NTSC制式704x480 CVBS辅助输出 1路, BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704x576；NTSC制式704x480 HDMI输出 1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/50Hz，1920x1080p/60Hz VGA输出 1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz 音频输出 2路，BNC接口（线性电平，阻抗：600Ω） 视音频编解码参数 视频压缩标准 H.264 视频编码分辨率 4CIF/2CIF/CIF/QCIF 视频帧率 PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大8192Kbps 音频压缩标准 OggVorbis 音频码率 16kbps 码流类型 复合流/视频流 双码流 支持 同步回放 16路 录像分辨率 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/2CIF/CIF/QCIF 硬盘驱动器 类型 8个SATA接口，1个eSATA接口 最大容量 每个接口支持容量最大4TB的硬盘 外部接口 语音对讲输入 1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口 ； 1个，键盘485串口 USB接口 2个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤40W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

手动变焦镜头   变焦镜头是指1个可覆盖使用频率最高的（所有）视场角的变焦距镜头。可通过改变焦距来调整摄影范围，因而拍摄时无需移动摄像机，无需更换镜头。 变焦镜头特性       丰富的镜头产品系列     从视场角111°的超广角2.4mm到2.8°的超长焦100mm，1/3型产品系列几乎覆盖了所有的使用范围。             Mega-pixel(对应百万像素) Aspherical Lens(非球面镜片) Infrared (对应近红外线) 变焦镜头是指1个可覆盖使用频率最高的所有视场角的变焦距镜头。可通过改变焦距来调整摄影范围，因而拍摄时无需移动摄像机，无需更换镜头。它是利用腾龙卓越的先进技术开发出的新一代高性能CCTV镜头。   型号  13VG2812ASII 成像器大小 1/3 交换镜头座 CS 焦距 2.8～12mm 光圈范围 1.4～360 视场角 （水平ｘ垂直） 1/3型 Wide 97.4゜x72.5゜ Tele 24.1゜x18.1゜ 1/4型 Wide 72.5゜x54.1゜ Tele 18.1゜x13.6゜ 焦距范围 0.3m～∞ 操作方法 焦点 手动（带锁定结构） 变焦 手动（带锁定结构） 光圈 DC自动光圈 过滤器口径 － 后焦点(in air) Wide 8.61～Tele 19.90mm 工作电压 Open 3.3V Close 0.7V 质量 71g 工作温度范围 -20℃～+60℃

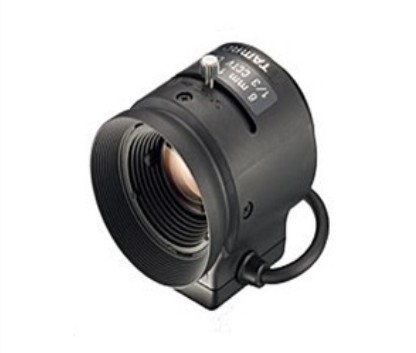

红外对应定焦镜头     从水平视场角118.6°的超广角2.2mm到水平视场角34.5°的8mm，1/3型系列的产品涵盖面广，丰富多样。 监控用定焦镜头特性 支持IR的镜头特性                 Mega-pixel(对应百万像素) Aspherical Lens(非球面镜片) Infrared (对应近红外线)   13FG06IR         产品规格       13FG06IR 成像器大小 1/3 交换镜头座 CS 焦距 6mm 光圈范围 1.2～360 视场角 （水平ｘ垂直） 1/3型 46.5゜x34.6゜ 1/4型 34.6゜x25.9゜ 焦距范围 0.2m～∞ 操作方法 焦点 手动 （带锁定结构） 光圈 DC自动光圈 过滤器口径 － 后焦点 (in air) 8.92mm 工作电压 Open 2.5V Close 0.5V 质量 38g 工作温度范围 -20℃～+60℃

红外对应定焦镜头     从水平视场角118.6°的超广角2.2mm到水平视场角34.5°的8mm，1/3型系列的产品涵盖面广，丰富多样。 监控用定焦镜头特性 支持IR的镜头特性                 Mega-pixel(对应百万像素) Aspherical Lens(非球面镜片) Infrared (对应近红外线)   13FG22IR         产品规格       13FG22IR 成像器大小 1/3 交换镜头座 CS 焦距 2.2mm 光圈范围 1.2～360 视场角 （水平ｘ垂直） 1/3型 118.6゜x90.0゜ 1/4型 90.0゜x67.9゜ 焦距范围 0.1m～∞ 操作方法 焦点 手动 （带锁定结构） 光圈 DC自动光圈 过滤器口径 － 后焦点 (in air) 7.58mm 工作电压 Open 2.5V Close 0.5V 质量 49g 工作温度范围 -20℃～+60℃ 配线图

产品简介        DS-HDVR00HF-ST系列嵌入式网络硬盘录像机是海康威视自主研发的新一代混合型网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。         DS-HDVR00HF-ST系列嵌入式网络硬盘录像机可广泛应用于能源、金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。 订货型号 型号简称 国标型号 DS-HDVR08HF-ST HIK/DS-HDVR08HF-ST/-AF-DVR-Ⅱ-A/8-8 DS-HDVR16HF-ST HIK/DS-HDVR16HF-ST/-AF-DVR-Ⅱ-A/16-16 功能特性 • 可接驳模拟摄像机、网络摄像机、网络快球和网络视频服务器； • 支持500W像素高清网络视频的预览、存储与回放； • HDMI与VGA输出分辨率最高均可达1920x1080p； • 支持HDMI、VGA、CVBS同时输出，支持HDMI与VGA双操作模式，可分别进行预览和回放； • 主菜单输出口可选择（自动检测、HDMI、VGA、CVBS）； • 所有模拟通道支持4CIF实时编码； • 支持零通道编码； • 支持预览图像与回放图像的电子放大； • 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； • 支持假日录像和抓图配置； • 支持计划抓图、手动抓图、报警抓图以及图片的回放、备份； • 支持冗余录像、抓图设置； • 支持多画面分割下不同通道并行预览与回放； • 支持最大16路4CIF实时同步回放，单通道支持高倍速回放（大于16倍速）； • 支持一键开启所有通道全天定时录像，支持一键开启所有通道全天移动侦测录像； • 支持标签定义、查询、回放录像文件； • 支持回放时对录像场景的自定义区域进行智能搜索； • 支持多通道录像文件同步倒放功能； • 支持按事件查询、回放、备份录像文件； • 支持重要录像文件保护功能； • 支持硬盘配额管理，不同通道可分配不同的录像保存容量； • 支持硬盘盘组管理，不同通道可设置不同的录像保存周期； • 支持硬盘错报警可配置：可配置每个SATA接口是否连接硬盘，若勾选的SATA接口没有检测到硬盘，则触发硬盘错报警； • 支持eSATA盘库，可用于录像和备份； • 支持IPv6协议； • 支持网络检测（网络流量监控、网络抓包、网络通畅）功能 • 支持SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）等协议； • 首创的双操作系统设计，系统运行更加可靠 注意：建议使用监控专用硬盘进行数据存储 物理接口   注： DS-HDVR08HF-ST 后面板与此相似，仅视音频输入通道分别为8路。 典型应用 DS-HDVR08HF-ST DS-HDVR16HF-ST 视音频输入 模拟视频输入 8路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 网络视频输入 最多支持16路 混合视频输入 16路（模拟视频+网络视频） 音频输入 8路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704x576；NTSC制式704x480 CVBS辅助输出 1路, BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704x576；NTSC制式704x480 HDMI输出 1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/50Hz，1920x1080p/60Hz VGA输出 1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz 音频输出 2路，BNC接口（线性电平，阻抗：600Ω） 视音频编解码参数 视频压缩标准 H.264 视频编码分辨率 4CIF/2CIF/CIF/QCIF 视频帧率 PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大8192Kbps 音频压缩标准 OggVorbis 音频码率 16kbps 码流类型 复合流/视频流 双码流 支持 同步回放 16路 录像分辨率 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/2CIF/CIF/QCIF 硬盘驱动器 类型 8个SATA接口，1个eSATA接口 最大容量 每个接口支持容量最大4TB的硬盘 外部接口 语音对讲输入 1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口 ； 1个，键盘485串口 USB接口 2个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤40W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

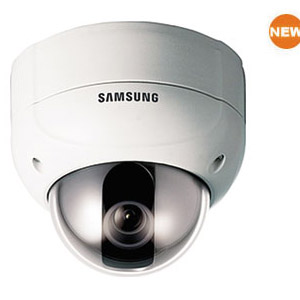

描述:       概述   SVD-4300P是一款高清晰防暴半球摄像机，内置10倍光学自动变焦镜头。由高强度材料制成的主机身和球罩可以承受猛烈的撞击。摄像机的10倍变焦及3轴旋转半球设计使用户可以轻松将摄像机固定在最适宜的位置上，该款摄像机支持500TV线高清晰度、红外滤光（ICR自动切换）日夜切换及0.005Lux高感光度等多种功能，使用户可以获得24小时安全完美的监控 特性  ·SSNR技术带来的清晰鲜明的图像  ·10X光学变焦(500线彩色/570线黑白)  ·最低照度0.005Lux(128Xsensup)  ·昼夜转换，动态侦测  ·内置10X自动光圈镜头  ·任何暴力冲击的抵抗  ·防水、防灰尘冲击(IP66认证)  ·内置2.5X自动光圈镜头(3.8mm~9.5mm)  ·便于安装的区域视频输出  ·两种可供安装模式(嵌入式或者表面安装)  ·双电压AC24V/DC12V 出色的抗撞击及防风雨设计 SVD-4300P的压铸铝材机身和聚碳酸酯球罩均属耐用的高强度外观材料。通过严格UL国际标准测试的经久耐用的摄像机在受到故意破坏的情形下仍可发挥其功能。该款摄像机在受到故意破坏的情形下仍可发挥其功能。该款摄像机的防尘防水设计符合IP66要求，它能防止球罩快速老化及频发故障。   10倍A/F光学变焦 内置10倍光学变焦自动对焦镜头，新款SVD-4300P能有效监视远处区域的物体。加上10倍数码变焦，该款摄像机的总变焦可以达到100倍，使用户能更清楚地辩认远距离的物体。另外，其所具有的强大变焦功能及支持服务监视输出性能使安装工作变得更为简单，从而确保摄像机能被安装在最适宜的位置。   多种应用方式 SVD-4300P是一款高性能摄像机，适于嵌入式安装，也可表面贴装。符合防尘防水IP66标准。有了这个专用的外罩，摄像机因此可以被安装在经常受沙尘和雨水侵袭的建筑物屋檐底下或户外场所。   技术规格 电源 DC12V/AC24V 功率 最大5.5W CCD 1/4” Interline Transfer CCD 总像素 795（H）×596（V） 有效像素 752（H）×582（V） 镜头 2.5X变焦，f=3.8～9.5 最大锐度比 1：1.3～2.0 视频输出 1.0V[p-p]PAL兼容性                                               75Ω/BNC连接器 扫描系统 2 ：1隔行扫描  625线/50场/25帧 同步方式 内同步/外同步  可选 扫描频率 水平：15,734KHz/垂直：59.94Hz 水平：15,625KHz/垂直：50Hz 水平分辨率 彩色：≥500TV线/ 黑白：≥570TV线 视频输出 1.0Vp-p/75II(视频0.7Vp-p,同步0.3Vp-p) 可变焦距比 10倍，f3.8-38.0mm(F1.8) 最小焦点距离 1.5m 角视场 水平：约51.2度 (WIDE) 至5.58度 （TELE） 垂直：约39.3度 (WIDE) 至4.72度 （TELE） 数码变焦 内置（2倍-10倍，总变焦100倍） 信噪比（Y信号） 50dB(AGG关，Weight开) 最低照度 0.7Lux@F1.8 (标准彩色模式) 0.02Lux@F1.8 (黑白模式) 0.05Lux@F1.8 (感光度模式) 背光补偿 低/中/高/关  可选 日夜切换 彩色/黑白/自动  （ICR自动切换） 自动增益 低/中/高/关  可选 白平衡 自动追踪白平衡/自动白平衡/手动设置 可选（1800°K-10,500°K） 快门 自动/手动（1/50-1/120,000秒）/防闪烁 感光度 关/自动（可选倍率2-128倍） 屏幕菜单显示 内置中文OSD SSNR 低/中/高/关  可选 动态侦测 开/关 可选 隐私遮挡 开/关 可选 （最多32个区域/每屏4个区域可设置） 预定位置 8处 转动角度 水平转动：±175°/垂直转动：±80°/旋转：±175° 反转 垂直/水平/垂直-水平/关  可选 镜头初始化 内置 焦点调节 自动/手动/一次性自动聚焦  可选 光圈控制 自动/手动  可选 协议 PELCO-D 通讯 RS-485,RS-422 工作温度 -10°C-+50°C 工作湿度 20%-80%RH 尺寸 148(W)X126(H)mm 重量 1.4Kg

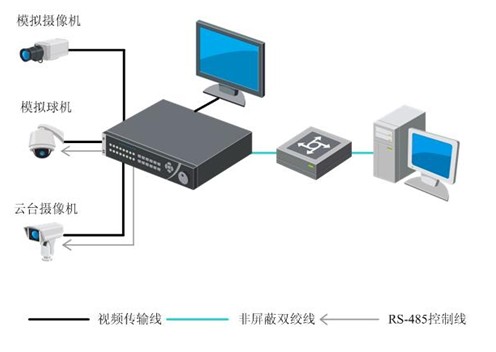

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-8116HE-S 产品简介         DS-8100HE-S系列嵌入式网络硬盘录像机采用先进的H.264视频编码技术。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，以适应视频监控数字化、网络化的需求。         DS-8100HE-S系列嵌入式网络硬盘录像机广泛应用于金融、交通、公安、电信、教育等行业的视频监控。 订货型号 型号简称 国标型号 DS-8104HE-S HIK/DS-8104HE-S/-AF-DVR-Ⅱ-B/4-4 DS-8108HE-S HIK/DS-8108HE-S/-AF-DVR-Ⅱ-B/8-8 DS-8116HE-S HIK/DS-8116HE-S/-AF-DVR-Ⅱ-B/16-16 特别说明 •所有通道支持2CIF实时编码；或第一、第五、第九、第十三通道支持4CIF实时编码，其余通道支持CIF实时编码； •采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •VGA、VIDEO OUT互斥输出； •4路机型支持双路回放，8路机型支持4路回放，16路机型支持8路同步回放； •支持硬盘盘组管理，不同通道可设定不同的录像保存周期； •支持冗余录像； •4路机型支持4个SATA接口，8路、16路机型支持8个SATA接口。 注意：建议使用监控专用硬盘进行数据存储 物理接口 注：DS-8108HE-S后面板与DS-8116HE-S相似，仅视音频输入通道为8路。 典型应用   视音频输入 模拟视频输入 16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 16路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576、NTSC制式704*480 VGA输出 1路，分辨率：1024*768/60Hz 音频输出 1路，BNC接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 16路机型第1、5、9、13通道支持4CIF/DCIF/2CIF/CIF/QCIF实时编码，其余通道支持CIF/QCIF实时编码或全部通道支持2CIF/CIF/QCIF实时编码 视频帧率 PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大3072Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 64kbps 双码流 支持 同步回放 支持8路 硬盘驱动器 类型 8个SATA接口 最大容量 每个接口支持最大容量2TB的硬盘 外部接口 语音对讲输入 1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口； 1个，键盘485串口 USB接口 3个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤50W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

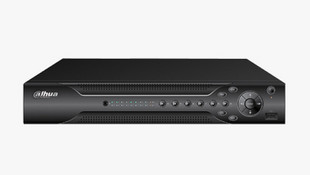

品牌 大华 操作接口 Linux 类型 嵌入式 型号 DH-DVR0404HF-N 画质 D1@ 25 fps 功率 25-40W(不含硬盘) 尺寸 440mm* 460mm * 89 mm(2U高度) 重量 5.5-6.0kg(不含硬盘) 产品描述： 支持1080P高清预览 HDMI视频输出分辨率最高达1920×1080 VGA视频输出分辨率最高达1920×1080 支持TV、VGA、HDMI同步输出 所有模拟通道支持D1实时编码 采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能 支持预览图像与回放图像的电子放大 支持按事件查询、回放、备份录像文件，支持图片本地回放与查询 支持录像回放时智能搜索功能 支持数字水印 支持一键开启录像功能 支持最大16路D1录像同步回放 支持录像定向存储 支持8个SATA接口 支持独立的eSATA备份，支持大华磁盘柜扩容 支持NTP（网络校时）、Email(邮件服务)、UPNP（通用即插即用） 订货信息： DH-DVR0404HF-N DH-DVR0804HF-N DH-DVR1604HF-N 技术参数：   型 号   DH-DVRXX04HF-N 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 D1@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块     录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像 录像保存 本机硬盘、网络 录像速度 D1 @ 25 fps 录像回放 支持1、2、3、4、N路同步回放功能（N代表设备最高路数） 备份方式 支持硬盘、刻录机、U盘存储和备份   视频   视频输入 4/8/16路BNC接口 视频输出 1路模拟视频BNC接口(1.0Vp-p, 75ohms) ,1路VGA输出，1路HDMI输出 抓图功能 支持JPEG抓图功能 音频 音频输入 无 音频输出 无 报警 报警输入 4/8/16路报警输入、低电平有效，绿色接线柱接口 报警 报警输出 6路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口           其他 网络 1个RJ45接口, 10/100/1000M自适应 通信 标准485接口，支持半双工，绿色接线柱接口;标准232接口，DB9 USB 2个USB 2.0接口 硬盘 内部支持8个SATA硬盘 eSATA 支持独立的eSATA接口 电源 220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗 25-40W(不含硬盘) 工作温度 0℃－＋55℃ 工作湿度 10%－90% 尺 寸 440mm* 460mm * 89 mm(2U高度) 重 量 5.5-6.0kg(不含硬盘) 安装方式 台式安装

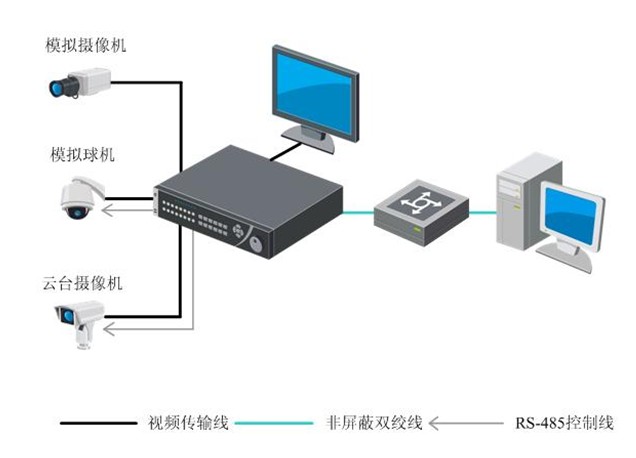

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-9104HF-S 产品简介          DS-9100HF-S系列网络硬盘录像机是海康威视自主研发的新一代网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。          DS-9100HF-S系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。 订货型号 型号简称 国标型号 DS-9104HF-S HIK/DS-9104HF-S/-AF-DVR-Ⅱ-A/4-4 DS-9108HF-S HIK/DS-9108HF-S/-AF-DVR-Ⅱ-A/8-8 DS-9112HF-S HIK/DS-9112HF-S/-AF-DVR-Ⅱ-A/12-12 DS-9116HF-S HIK/DS-9116HF-S/-AF-DVR-Ⅱ-A/16-16   型号简称 国标型号 DS-9104HF-S HIK/DS-9104HF-S/-AF-DVR-Ⅲ-A/4-4 DS-9108HF-S HIK/DS-9108HF-S/-AF-DVR-Ⅲ-A/8-8 DS-9112HF-S HIK/DS-9112HF-S/-AF-DVR-Ⅲ-A/12-12 DS-9116HF-S HIK/DS-9116HF-S/-AF-DVR-Ⅲ-A/16-16 特别说明 •VGA视频输出分辨率最高达1280*1024； •所有通道支持4CIF实时编码； •采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •支持按事件查询、回放、备份录像文件； •支持回放时对录像场景的自定义区域进行动态分析； •支持最大16路同步回放； •支持录像文件倒放功能； •支持硬盘盘组管理，不同通道可设定不同的录像保存周期； •支持冗余录像； •支持8个SATA接口； •支持eSATA盘库（可选）； •支持NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI等协议。 注意：建议使用监控专用硬盘进行数据存储 物理接口 注：DS-9104HF-S、DS-9108HF-S、DS-9112HF-S后面板与此相似，仅视音频输入通道分别为4、8、12路。 典型应用   视音频输入 模拟视频输入 4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 4路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576、NTSC制式704*480 VGA输出 1路,分辨率：1024*768/60Hz，1024*768/70Hz，1280*1024/60Hz 音频输出 2路，BNC接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 4CIF/DCIF/2CIF/CIF/QCIF 视频帧率 PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大8192Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 16kbps 双码流 支持 同步回放 支持4路 硬盘驱动器 类型 8个SATA接口 最大容量 每个接口支持容量大于2TB的硬盘 外部接口 语音对讲输入 2个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口； 1个，键盘485串口 USB接口 3个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤70W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

品牌 大华 操作接口 Linux 类型 嵌入式 型号 DH-DVR0404LE-L 画质 PAL制，D1（704× 576） 功率 25-40W（不含硬盘） 尺寸 1.5U高度 450x440x70（mm） 重量 5.5-6.0Kg（不含硬盘） 品质全面升级，服务三年质保，并提供以旧换新服务 支持VGA,HDMI,TV数据同时显示 支持4路同步回放 4路支持1 D1+3CIF实时录像，8路支持1 D1+7CIF实时录像 16路支持2 D1+14CIF实时录像 支持全球网络即插即用 支持手机直连3G监控 支持所有视频通道网络双码流传输 USB,ESATA,网络备份同比录像80倍（CIF）速度 参数 DH-DVR0404LE-L 主处理器 工业级嵌入式微处理器 操作系统 嵌入式 LINUX操作系统 图像编码标准 H.264 视频标准 PAL制（625线，50场/秒） 监视图像质量 PAL制，D1（704× 576） 回放图像质量 4CIF@25fps,4﹑8路的第1路支持4CIF@25fps ；16路的第1﹑9路支持4CIF@25fps，其余通道最高支持CIF实时分辨率 图像控制 图像质量可调节，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流，主﹑副码流最高都可以设置为D1，每8路最高支持编码能力为3D1。 图像移动侦测 每画面可设置396 (22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频压缩 G.711A 对讲 双向语音对讲功能 录像方式 支持手动，自动，动态监测，告警触发录像模式 录像速度 4﹑8路设备的第1路支持D1@25fps, 16路的第1﹑9路支持D1@25fps，其余通道最高支持CIF实时录像 录像回放 支持1﹑2﹑3﹑4﹑N路回放功能（N代表设备最高路数） 备份方式 支持硬盘，刻录机，U盘存储和备份 录像保存 本地硬盘，网络 视频输入 4/8/16路BNC接口 视频输出 1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1280×1024， 1024×768，1280×720分辨率，1路HDMI输出支持1280×1024， 1024×768，1280×720分辨率 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路模拟视频BNC接口（1.0Vp-p,75ohms） 矩阵输出 4/8/16选1视频矩阵输出 音频输入 4路线性音频输入 音频输出 1路线性音频输出 报警输入 16路报警输入，低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 网络接口 1个RJ45 ，10M/100M自适应以太网口 通信 标准485接口，支持半双工，绿色接线柱接口，标准232接口，DB9 USB接口 2个USB2.0接口，前背面板各1个 硬盘 内部支持4个SATA硬盘接口 eSATA口 支持独立的eSATAⅡ接口 电源 220V±10% 50Hz±2% / 110V 60Hz 功耗 25-40W（不含硬盘） 工作环境 0℃-＋55℃ 10%－90%RH 尺寸 1.5U高度  450x440x70（mm） 重量 5.5-6.0Kg（不含硬盘） 安装方式 机架安装，台式安装 品质全面升级，服务三年质保，并提供以旧换新服务 支持VGA,HDMI,TV数据同时显示 支持4路同步回放 4路支持1 D1+3CIF实时录像，8路支持1 D1+7CIF实时录像 16路支持2 D1+14CIF实时录像 支持全球网络即插即用 支持手机直连3G监控 支持所有视频通道网络双码流传输 USB,ESATA,网络备份同比录像80倍（CIF）速度
