产品简介         DS-9000HF-SH系列网络硬盘录像机是海康威视自主研发的新一代混合型网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR、混合DVR或NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。         DS-9000HF-SH系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。 订货型号 型号简称 国标型号 DS-9004HF-SH HIK/DS-9004HF-SH/-AF-DVR-Ⅱ-A/4-4 DS-9008HF-SH HIK/DS-9008HF-SH/-AF-DVR-Ⅱ-A/8-8 DS-9012HF-SH HIK/DS-9012HF-SH/-AF-DVR-Ⅱ-A/12-12 DS-9016HF-SH HIK/DS-9016HF-SH/-AF-DVR-Ⅱ-A/16-16 特别说明 • 可接驳模拟摄像机、网络摄像机、网络快球和网络视频服务器； • 可接驳第三方（AXIS、Bosch、Panasonic、SANYO、SONY）网络摄像机，支持的设备型号请参考常见问题解答——支持的第三方IP摄像机型号； • HDMI视频输出分辨率最高达1920*1080； • VGA视频输出分辨率最高达1280*1024； • 所有模拟通道支持4CIF实时编码； • 支持200万像素高清网络视频的预览、存储与回放； • 支持零通道编码； • 支持智能行为分析扩展； • 采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放； • 支持预览图像与回放图像的电子放大； • 支持按事件查询、回放、备份录像文件； • 支持回放时对录像场景的自定义区域进行动态分析； • 支持最大16路同步回放； • 支持录像文件倒放功能； • 支持硬盘盘组管理，不同通道可设不同的录像保存周期； • 支持冗余录像； • 支持8个SATA接口； • 支持eSATA盘库（可选）； • 支持NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI等协议。 注意：建议使用监控专用硬盘进行数据存储 物理接口 注：DS-9004HF-SH、DS-9008HF-SH、DS-9012HF-SH后面板与此相似，仅视音频输入通道分别为4、8、12路。 典型应用 DS-9004HF-SH DS-9008HF-SH DS-9012HF-SH DS-9016HF-SH 视音频输入 模拟视频输入 4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 网络视频输入 最多支持4路标清，或2路720p，或1路UXGA实时网络视频 混合视频输入 8路（模拟视频+网络视频） 音频输入 4路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）；分辨率：PAL制式704*576；NTSC制式704*480 HDMI输出 1路，分辨率：1024*768/60Hz，1280*1024/60Hz，1920*1080/60Hz VGA输出 1路，分辨率：1024*768/60Hz，1024*768/70Hz，1280*1024/60Hz 音频输出 2路，BNC接口（线性电平，阻抗：600Ω） 视音频编解码参数 视频压缩标准 H.264 视频编码分辨率 4CIF/DCIF/2CIF/CIF/QCIF 视频帧率 PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大6144Kbps 音频压缩标准 OggVorbis 音频码率 16kbps 码流类型 复合流/视频流 双码流 支持 回放分辨率 UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF 同步回放 4路 硬盘驱动器 类型 8个SATA接口 最大容量 每个接口支持容量大于2TB的硬盘 外部接口 语音对讲输入 2个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口 ； 1个，键盘485串口 USB接口 3个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤70W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

品牌 大华 操作接口 Linux 类型 嵌入式 型号 DH-DVR1604HF-N 画质 D1@ 25 fps 功率 25-40W(不含硬盘) 尺寸 440mm* 460mm * 89 mm(2U高度) 重量 5.5-6.0kg(不含硬盘) 产品描述： 支持1080P高清预览 HDMI视频输出分辨率最高达1920×1080 VGA视频输出分辨率最高达1920×1080 支持TV、VGA、HDMI同步输出 所有模拟通道支持D1实时编码 采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能 支持预览图像与回放图像的电子放大 支持按事件查询、回放、备份录像文件，支持图片本地回放与查询 支持录像回放时智能搜索功能 支持数字水印 支持一键开启录像功能 支持最大16路D1录像同步回放 支持录像定向存储 支持8个SATA接口 支持独立的eSATA备份，支持大华磁盘柜扩容 支持NTP（网络校时）、Email(邮件服务)、UPNP（通用即插即用） 订货信息： DH-DVR0404HF-N DH-DVR0804HF-N DH-DVR1604HF-N 技术参数：     型 号   DH-DVRXX04HF-N 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 D1@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块     录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像 录像保存 本机硬盘、网络 录像速度 D1 @ 25 fps 录像回放 支持1、2、3、4、N路同步回放功能（N代表设备最高路数） 备份方式 支持硬盘、刻录机、U盘存储和备份   视频   视频输入 4/8/16路BNC接口 视频输出 1路模拟视频BNC接口(1.0Vp-p, 75ohms) ,1路VGA输出，1路HDMI输出 抓图功能 支持JPEG抓图功能 音频 音频输入 无 音频输出 无 报警 报警输入 4/8/16路报警输入、低电平有效，绿色接线柱接口 报警 报警输出 6路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口           其他 网络 1个RJ45接口, 10/100/1000M自适应 通信 标准485接口，支持半双工，绿色接线柱接口;标准232接口，DB9 USB 2个USB 2.0接口 硬盘 内部支持8个SATA硬盘 eSATA 支持独立的eSATA接口 电源 220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗 25-40W(不含硬盘) 工作温度 0℃－＋55℃ 工作湿度 10%－90% 尺 寸 440mm* 460mm * 89 mm(2U高度) 重 量 5.5-6.0kg(不含硬盘) 安装方式 台式安装

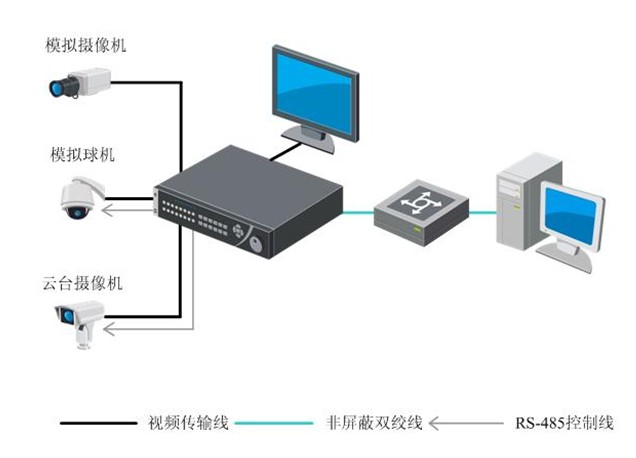

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-9108HF-S 产品简介          DS-9100HF-S系列网络硬盘录像机是海康威视自主研发的新一代网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。          DS-9100HF-S系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。 订货型号 型号简称 国标型号 DS-9104HF-S HIK/DS-9104HF-S/-AF-DVR-Ⅱ-A/4-4 DS-9108HF-S HIK/DS-9108HF-S/-AF-DVR-Ⅱ-A/8-8 DS-9112HF-S HIK/DS-9112HF-S/-AF-DVR-Ⅱ-A/12-12 DS-9116HF-S HIK/DS-9116HF-S/-AF-DVR-Ⅱ-A/16-16   型号简称 国标型号 DS-9104HF-S HIK/DS-9104HF-S/-AF-DVR-Ⅲ-A/4-4 DS-9108HF-S HIK/DS-9108HF-S/-AF-DVR-Ⅲ-A/8-8 DS-9112HF-S HIK/DS-9112HF-S/-AF-DVR-Ⅲ-A/12-12 DS-9116HF-S HIK/DS-9116HF-S/-AF-DVR-Ⅲ-A/16-16 特别说明 •VGA视频输出分辨率最高达1280*1024； •所有通道支持4CIF实时编码； •采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •支持按事件查询、回放、备份录像文件； •支持回放时对录像场景的自定义区域进行动态分析； •支持最大16路同步回放； •支持录像文件倒放功能； •支持硬盘盘组管理，不同通道可设定不同的录像保存周期； •支持冗余录像； •支持8个SATA接口； •支持eSATA盘库（可选）； •支持NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI等协议。 注意：建议使用监控专用硬盘进行数据存储 物理接口 注：DS-9104HF-S、DS-9108HF-S、DS-9112HF-S后面板与此相似，仅视音频输入通道分别为4、8、12路。 典型应用   视音频输入 模拟视频输入 8路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 8路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576、NTSC制式704*480 VGA输出 1路,分辨率：1024*768/60Hz，1024*768/70Hz，1280*1024/60Hz 音频输出 2路，BNC接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 4CIF/DCIF/2CIF/CIF/QCIF 视频帧率 PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大8192Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 16kbps 双码流 支持 同步回放 支持8路 硬盘驱动器 类型 8个SATA接口 最大容量 每个接口支持容量大于2TB的硬盘 外部接口 语音对讲输入 2个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） 网络接口 1个，RJ45 10M/100M/1000M自适应以太网口 串行接口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口； 1个，键盘485串口 USB接口 3个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 AC220V，47--63 HZ 功耗 ≤70W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准2U机箱 尺寸 445mm（宽）×470mm（深）×90mm（高） 重量（不含硬盘） ≤8Kg

品牌 大华 操作接口 Linux 类型 嵌入式 型号 DH-DVR0404LE-AS 画质 4CIF@ 25 fps，第1路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 功率 12W(不含硬盘) 尺寸 375×280×50mm 重量 3.25（不含硬盘） 产品描述 支持VGA、TV数据同时显示 4路支持1D1+3CIF,8路支持8CIF实时录像 支持全球网络即插即用 支持手机直连3G监控 支持所有视频通道网络双码流传输 USB、网络备份同比录像80倍（CIF）速度 技术参数   参 数 DH-DVR0404LE-AS DH-DVR0804LE-AS 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 4CIF@ 25 fps，第1路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 CIF@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流   图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能，对讲时借用第1路音频通道实现 录像管理   录像方式 支持手动， 自动，运动检测，告警触发录像模式 录像保存 本机硬盘、网络 录像速度 第1路支持4CIF @ 25 fps，其余通道最高支持CIF实时分辨率 CIF@ 25 fps 录像回放 支持1、2、3、4、N路回放功能(N代表设备最高路数) 备份方式 支持硬盘、刻录机、U盘、网络存储和备份 接口 视频 视频输入 4路BNC接口 8路BNC接口 视频输出 1路模拟视频BNC接口(1.0Vp-p, 75ohms)、1路VGA输出支持1280×1024、1024×768、1280×720、800×600分辨率 抓图功能 支持JPEG抓图功能 环通输出 无 矩阵输出 无 音频 音频输入 2路线性音频输入 4路线性音频输入 音频输出 1路线性音频输出 报警 报警输入 4路报警输入、低电平有效，绿色接线柱接口 8路报警输入、低电平有效，绿色接线柱接口 报警输出 1路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口 3路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口 其他 网络 1个RJ45接口, 10/100M自适应 通信 标准485接口，支持半双工，绿色接线柱接口 USB 2个USB 2.0接口，其中1个前面板，1个背板接口 硬盘 内部支持1个SATA硬盘接口 eSATA口 不支持 其他 电源 DC 12V/3.5A 功耗 12W(不含硬盘) 工作温度 0℃-＋55℃ 工作湿度 10%－90% 尺 寸 375×280×50mm 重 量 3.25（不含硬盘） 安装方式 机架安装，台式安装

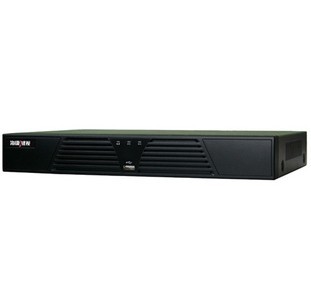

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-7816H-SN 产品简介        DS-7800H-SN网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。        DS-7800H-SN网络硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于酒店、家庭、超市、商铺等场所的视频监控。 订货型号 型号简称 DS-7804H-SN DS-7808H-SN DS-7816H-SN 主要特性 •VGA视频输出分辨率最高达1024*768； •4路、8路机型第一通道、16路机型第一、第九通道支持4CIF/2CIF/CIF/QCIF实时编码，其余通道支持CIF/QCIF实时编码； •采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •VGA、VIDEO OUT 可同时进行画面预览，其中输出主口可进行菜单操作； •支持4路同步回放； •支持1个SATA接口； •支持NTP（网络校时）、SADP（自动搜索IP地址）、DHCP（动态主机配置协议）等网络协议。 物理接口 DS-7804H-SN 注：DS-7808H-SN、DS-7816H-SN后面板与此相似，仅视频输入通道分别为8、16路。   视音频输入 模拟视频输入 16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576；NTSC制式704*480 VGA输出 1路，分辨率：1024*768/60Hz 音频输出 1路，RCA接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 第一、第九通道支持4CIF/2CIF/CIF/QCIF，其余通道支持CIF/QCIF 视频帧率 PAL：1--25帧/秒 NTSC：1--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大3072Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 64kbps 双码流 支持 同步回放 支持4路 硬盘驱动器 类型 1个SATA接口 最大容量 每个接口支持最大容量2TB的硬盘 外部接口 语音对讲输入 1个，RCA接口（电平：2.0Vp‐p，阻抗：1kΩ），与音频输入复 用 网络接口 1个，RJ45 10M/100M自适应以太网口 串行接口 1个，标准RS-485串行接口 USB接口 2个，USB 2.0 其他 电源 DC 12V 功耗 ≤10W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 标准1U机箱 尺寸 315mm（宽）×230mm（深）×45mm（高） 重量（不含硬盘） ≤2Kg

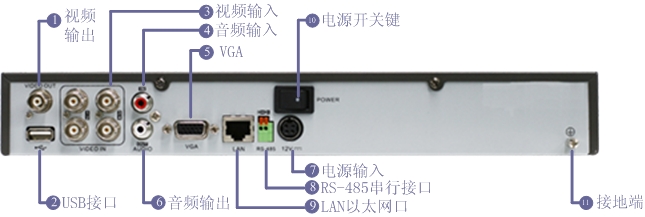

品牌 海康威视 操作接口 Linux 类型 嵌入式 型号 DS-7804H-SN 产品简介        DS-7800H-SN网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。        DS-7800H-SN网络硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于酒店、家庭、超市、商铺等场所的视频监控。 订货型号 型号简称 DS-7804H-SN DS-7808H-SN DS-7816H-SN 主要特性 •VGA视频输出分辨率最高达1024*768； •4路、8路机型第一通道、16路机型第一、第九通道支持4CIF/2CIF/CIF/QCIF实时编码，其余通道支持CIF/QCIF实时编码； •采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； •支持预览图像与回放图像的电子放大； •VGA、VIDEO OUT 可同时进行画面预览，其中输出主口可进行菜单操作； •支持4路同步回放； •支持1个SATA接口； •支持NTP（网络校时）、SADP（自动搜索IP地址）、DHCP（动态主机配置协议）等网络协议。 物理接口 DS-7804H-SN 注：DS-7808H-SN、DS-7816H-SN后面板与此相似，仅视频输入通道分别为8、16路。     视音频输入 模拟视频输入 4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 音频输入 1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ） 视音频输出 CVBS输出 1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576；NTSC制式704*480 VGA输出 1路，分辨率：1024*768/60Hz 音频输出 1路，RCA接口（线性电平，阻抗：600Ω） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 第一通道支持4CIF/2CIF/CIF/QCIF，其余支持CIF/QCIF 视频帧率 PAL：1--25帧/秒 NTSC：1--30帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大3072Kbps 码流类型 复合流/视频流 音频压缩标准 OggVorbis 音频码率 64kbps 双码流 支持 同步回放 支持4路 硬盘驱动器 类型 1个SATA接口 最大容量 每个接口支持最大容量2TB的硬盘 外部接口 语音对讲输入 1个，RCA接口（电平：2.0Vp‐p，阻抗：1kΩ），与音频输入复 用 网络接口 1个，RJ45 10M/100M自适应以太网口 串行接口 1个，标准RS-485串行接口 USB接口 2个，USB 2.0 其他 电源 DC 12V 功耗 ≤10W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 标准1U机箱 尺寸 315mm（宽）×230mm（深）×45mm（高） 重量（不含硬盘） ≤2Kg

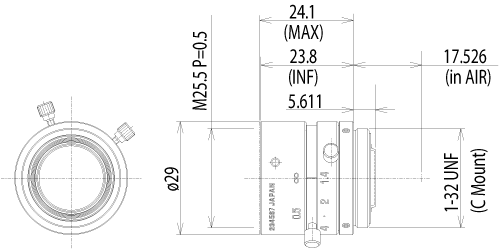

类型 定焦镜头 品牌 腾龙 镜头结构 C 滤镜口径 M25.5 P=0.5mm（mm） 最大光圈 16 最小光圈 1.4 最近对焦距离 0.1m 广角 25.9゜x19.5゜ 拍摄角度 25.9゜x19.5゜（°） 焦距 16mm 用于FA/机械影像等要求高画质图像处理的超高性能单焦点镜头（定焦镜头）系列产品。通过支持Mega Pixel（百万像素）的卓越光学性能以及近距离拍摄时的性能提升，可支持各种图像处理。 M118FM16              产品规格     M118FM16 成像器大小 1/1.8 交换镜头座 C 焦距 16mm 光圈范围 1.4～16 视场角 （水平ｘ垂直） 1/1.8型 25.9゜x19.5゜ 1/2型 22.8゜x17.1゜ 1/3型 17.1゜x12.9゜゜ TV扭曲 -0.7%以内 焦距范围 0.1m～∞ 操作方法 焦点 手动（带锁定结构） 变焦 手动（带锁定结构） 过滤器口径 M25.5 P=0.5mm 后焦点(in air) 12.17mm 质量 39g 工作温度范围 -10℃～+60℃

品牌 大华 操作接口 Linux 类型 嵌入式 型号 DH-DVR1604HG-S/N 画质 D1@ 25 fps 功率 25-40W(不含硬盘) 尺寸 440mm* 460mm * 89 mm(2U高度) 重量 5.5-6.0kg(不含硬盘)   产品描述： 支持1080P高清预览 HDMI视频输出分辨率最高达1920×1080 VGA视频输出分辨率最高达1920×1080 支持TV、VGA、HDMI同步输出 所有模拟通道支持D1实时编码 支持智能行为分析扩展 采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能 支持预览图像与回放图像的电子放大 支持按事件查询、回放、备份录像文件，支持图片本地回放与查询 支持录像回放时智能搜索功能 支持数字水印 支持一键开启录像功能 支持最大16路D1录像同步回放 支持录像定向存储 支持8个SATA接口 支持独立的eSATA备份，支持大华磁盘柜扩容 支持NTP（网络校时）、SADP（IP自动搜索）、Email(邮件服务)、UPNP（通用即插即用） 具体参数： 型 号   DH-DVRXX04HG-S/N 系统 主处理器 工业级嵌入式微控制器 操作系统 嵌入式LINUX操作系统 视频参数 图像编码标准 H.264 视频标准 PAL（625线，50场/秒） 监视图像质量 PAL制，D1(704×576) 回放图像质量 D1@ 25 fps 图像控制 图像质量可调，可变码流和固定码流可选 双码流 每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 区域遮挡设置 每路支持4个区域遮挡块 音频参数 编码标准 G.711A 语音对讲 双向语音对讲功能     录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像 录像保存 本机硬盘、网络 录像速度 D1 @ 25 fps 录像回放 支持1、2、3、4、N路同步回放功能（N代表设备最高路数） 备份方式 支持硬盘、刻录机、U盘存储和备份     视频   视频输入 4/8/16路BNC接口 视频输出 1路模拟视频BNC接口(1.0Vp-p, 75ohms) , 1路VGA输出，1路HDMI输出 抓图功能 支持JPEG抓图功能 环通输出 4/8/16路模拟视频BNC接口(1.0Vp-p, 75ohms)  矩阵输出 4/8/16选1视频矩阵输出，支持时间，通道OSD叠加 音频 音频输入 4路线性音频输入 音频输出 1路线性音频输出 报警   报警输入 4/8/16路报警输入、低电平有效，绿色接线柱接口 报警输出 6路告警输出，继电器触点(1A@24VDC), NO、NC可编程、绿色接线柱接口           其他 网络 1个RJ45接口, 10/100/1000M自适应 通信 标准485接口，支持半双工，绿色接线柱接口;标准232接口，DB9 USB 3个USB 2.0接口 硬盘 内部支持8个SATA硬盘 eSATA 支持独立的eSATA接口 电源 220V±10% 50Hz±2% / 110±10% 60Hz±2% 功耗 25-40W(不含硬盘) 工作温度 0℃－＋55℃ 工作湿度 10%－90% 尺 寸 440mm* 460mm * 89 mm(2U高度) 重 量 5.5-6.0kg(不含硬盘) 安装方式 台式安装

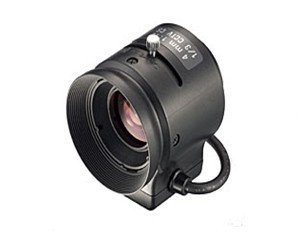

红外对应定焦镜头     从水平视场角118.6°的超广角2.2mm到水平视场角34.5°的8mm，1/3型系列的产品涵盖面广，丰富多样。 监控用定焦镜头特性 支持IR的镜头特性                 Mega-pixel(对应百万像素) Aspherical Lens(非球面镜片) Infrared (对应近红外线)   13FG04IR       产品规格       13FG04IR 成像器大小 1/3 交换镜头座 CS 焦距 4mm 光圈范围 1.2～360 视场角 （水平ｘ垂直） 1/3型 65.6゜x49.7゜ 1/4型 49.7゜x37.4゜ 焦距范围 0.2m～∞ 操作方法 焦点 手动 （带锁定结构） 光圈 DC自动光圈 过滤器口径 － 后焦点 (in air) 8.57mm 工作电压 Open 2.5V Close 0.5V 质量 40g 工作温度范围 -20℃～+60℃

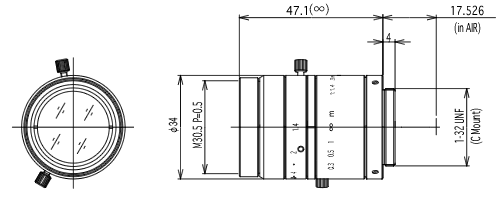

百万像素对应高性能工业用定焦镜头   用于FA/机械影像等要求高画质图像处理的超高性能单焦点镜头（定焦镜头）系列产品。通过支持Mega Pixel（百万像素）的卓越光学性能以及近距离拍摄时的性能提升，可支持各种图像处理。 支持Mega Pixel （百万像素）超高性能工业用单焦点镜头（定焦镜头）/工业用单焦点镜头（定焦镜头）特性         丰富的镜头产品系列                   Mega-pixel(对应百万像素) Aspherical Lens(非球面镜片) Infrared (对应近红外线) 定焦镜头   用于FA/机械影像等要求高画质图像处理的超高性能单焦点镜头（定焦镜头）系列产品。通过支持Mega Pixel（百万像素）的卓越光学性能以及近距离拍摄时的性能提升，可支持各种图像处理。   23FM25SP     产品规格    23FM25SP 成像器大小 2/3 交换镜头座 C 焦距 25mm 光圈范围 1.4～22 视场角 （水平ｘ垂直） 2/3型 20.0゜x15.1゜ 1/2型 14.6゜x11.0゜ 1/3型 11.0゜x8.2゜ TVTV扭曲 -0.05%以内 焦距范围 0.15m～∞ 操作方法 焦点 手动（带锁定结构） 变焦 手动（带锁定结构） 过滤器口径 M30.5 P=0.5mm 后焦点(in air) 17.17mm 质量 103g 工作温度范围 -10℃～+60℃ 配线图
