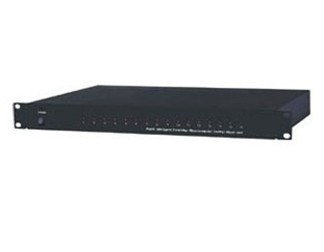

设备简介： ◆报警主机是采用微处理器控制的报警信息采集和输出设备。报警主机将采集各种探头的信息进行 处理，再将报警信息的处理结果回传矩阵主机系统 或数字主机系统，并按系统设置的要求启动报警联动开关、录像机、警号等设备。 ◆报警主机中的触点输入回路，能把剪线、并线等报警输入转换成报警信号，供矩阵系统或数字主 机使用。矩阵主机系统或数字主机系统经编程后，能自动把报警摄像机图像切换到预定的屏幕上， 启动调用预置的指令及辅助功能，自动打开电子地图，响应发生的报警事件。任何一个报警触点 启动时，都会触发一个C型继电器，供启动其他外部设备使用。 ◆多台设备通过RS-485线可级联，增加报警输入容量。本报警设备可以在数字主机系统或矩阵主机 系统中使用，也可单机使用。     设备特性： ◆开路或短路报警 ◆报警联动输出 ◆报警联动输出无源触点常开、常闭任选 ◆报警联动输出时间可设 ◆采用可拔插式接线端口 ◆多台设备可级联使用 ◆自动匹配控制协议 ◆支持通讯波特率1200/2400/4800/9600bps/s   设备参数：   设备型号： IV4016 供电电源： 12W/DC12V+-5% 通讯方式： RS-485半双工 探头输入方式： 常开/常闭开关量 继电器驱动： 10A/DC28V 7A/AC220V 环境温度： -10oC~55oC 通讯速率： 1200/2400/4800/9600bps/s 接　　口： RJ45 环境温度： -10oC~55oC 环境湿度：

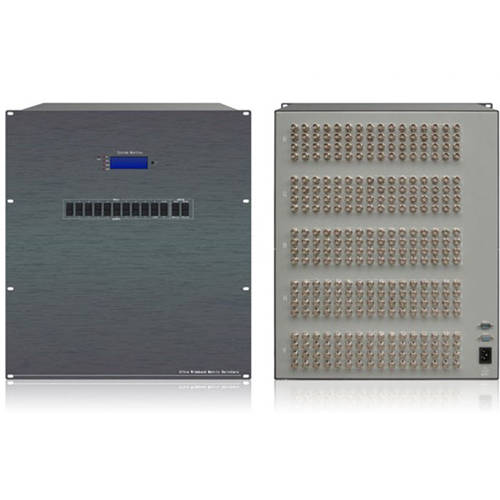

艾唯IV1064RGB128V128拥有独立的 RGBHV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。使信号传输衰减降至最低，使图象信号能高保真输出。采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制，提供 RS232 控制接口，方便用户进行控制软件的二次开发。提供联网和环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板控制功能、红外遥控控制功能、掉电现场保护功能、保存切换记忆功能。 特 性 ·RGB系列矩阵采用我公司专利技术，实现信号450M高带宽保真传输； ·带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）； ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作； ·内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。 技术参数 基 本 　　增益0dB 　　带宽450Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×440mm(高)

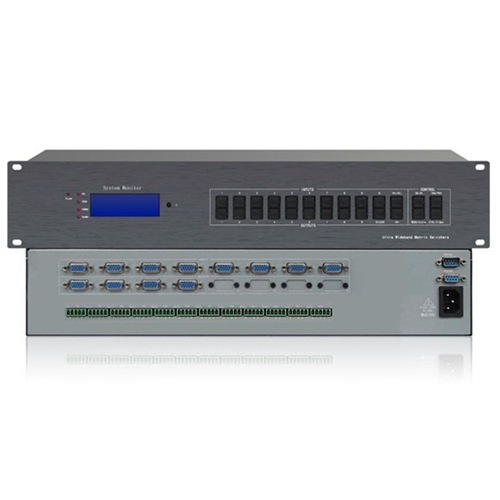

 艾唯推出 VGA 带音频矩阵切换器二代矩阵产品，音视频可分控，音频双声道非平衡，音视频 RCA 接口；某些型号的音频端口采用更专业的立体声平衡端子。视频采用 VGA15HDF 输入、输出端子，内部采用高带宽矩阵开关芯片，实现逻辑矩阵功能，任意选择搭配输出切换，自带缓冲，输出更加稳定，图象清晰无重影，使信号传输衰减降至最低，确保图象信号能高保真输出。内嵌智能控制，提供 RS232 控制接口，方便用户与各种远端控制设备（如快思聪、AMX、CP-PGM、思美特）配合使用。RS232 环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能、掉电现场保护功能、状态存储记忆。 特 性 ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·部分允许对 HV 信号和 RGB 信号进行延迟切换； ·调整延迟时间； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·安装快捷，操作简单。 技术参数 基 本 　　带宽400Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型VGA-UXGA 视频信号 　　接口VGA15HDF 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型VGA-UXGA 视频信号 　　接口VGA15HDF 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）音 频 　　标 准-------  　　增率0 dB 　　频率响应20 Hz ~ 20 kHz 　　总谐波失真+噪声0.05% @ 1 kHz （额定电压下） 　　共态抑制比（CMRR）>75dB @: 20 Hz ~ 20 kHz 　　信号输入-------  　　信号类型立体声，非平衡 　　接口RCA 接口 　　阻抗>10KΩ 　　最大电平+19.5dBu 　　直流补偿最大 5mV 　　信号输出-------  　　信号类型立体声，非平衡 　　输入电平0V-5.0Vp-p:4.0V 　　接口RCA 接口 　　阻抗600Ω 　　最大电平+21dBu控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×44mm(高)

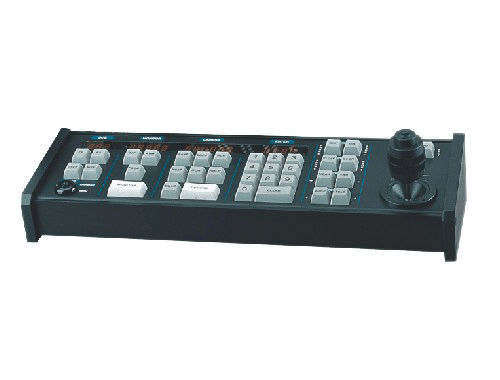

监视器选择：最多128台监视器摄像机选择：最多可选择1024台摄像机键盘显示：键盘上有四种显示 状态发光二极管：显示当前的系统状态（三位）。 监视器发光二极管：显示键盘控制下的当前监视器号码（五位）。 摄像机发光二极管:显示当前受控的摄像机号码(六位)。 输入发光二极管：显示当前键入的数字（四位）。状态键区：四个键和一个钥匙开关可以提供口令输入、摄像机现场选择、编程或显示方式进入等 功能。监视器键区：四个键,提供监视器报警响应监视器巡视编程和选择特定监视器等功能。摄像机键区：七个键,选择摄像机的启动、保持和手动通过巡视，绕过巡视中特定的摄像机、确认 报警等功能。辅助/透镜键区：八个键，用于操作控制接收器进而控制云台和电动透镜（光圈、焦距和变焦）。数字键盘区：数字键用于选择监视器、摄像机、摄像机组、辅助设备、预置和菜单编程功能。 CLEAR（清除）键清除错误的数字输入。预置键区：这两个键用于设置和调用解码接收机存储器存储的摄像机景物预置。摇杆控制区：该摇杆用于控制速度固定或可变的云台（必须与合适的解码接收机一起使用）。 RS-232端口：一个，8脚组合式RJ－45型插座。波特率 1200、2400、4800、9600可编程。DIP 开关可把RS-232接口转换为RS-485或RS-422接口。 技术指标电源：配有电源变压器230伏交流，50/60HZ 功率：5.0W 重量：2.55公斤尺寸：133(宽)× 419(长)×76.2（高）mm 装配：台式 AD2078、79系列键盘型号： AD2078 二维变速摇杆 二维变速摇杆特点：可控制云台(智能球)的上、下、左、右。 (RS-232波特率 1200B～38.4KB可选择, AC 9V) AD2079 四维变速摇杆 四维变速摇杆特点：可控制云台(智能球)的上、下、左、右，镜头的光圈、焦距、变焦。 (RS-232波特率1200B～38.4KB可选择, AC 9V)

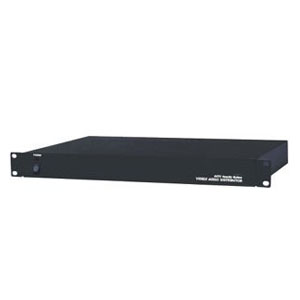

设备简介： ◆视频分配器可把一路视频输入信号分配成多路视频输出信号，或把一路视频输入信号分配成两路视频输出信号。采用专用视频运算放大器，视频信号经过分配的同时，可实现一定的相位校正，在一定程度上纠正视频传输线路上的相位失真。视频分配器是娱乐、电教、监控等系统的视频匹配设备。 ◆单通道视频分配器能将一路视频信号均匀分配为多路视频信号输出，以供多台视频设备同时使用，经分配输出的每一路视频信号的带宽、峰-峰值电压和输出阻抗与输入的信号格式相一致，供其它视频处理器使用。 ◆四通道视频分配器，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。四通道视频分配器能对每通道的一路视频输入分配为二路与输入完全相同的视频输出，供其它视频处理器使用。 ◆八通道视频分配器，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。八通道视频分配器能对每通道的一路视频输入分配为二路与输入完全相同的视频输出，供其它视频处理器使用。 ◆十六通道视频分配器，能将十六路完全独立的视频输入信号分配成十六组二路视频输出信号。 设备特性： ◆视频黑白、彩色兼容 ◆一路视频输入信号分配成多路视频输出信号 ◆分配输出带自动相位校正 ◆视频频率响应平坦 ◆多台设备可级联 设备参数: 设备型号：   IV7016-32 供电电源：   6W/AC220V+-10%/50Hz 视频输入：   16路 视频输出：   32路 视频信噪比：   >60dB 视频带宽：   12MHz(-3dB) 环境温度：   -10oC~55oC 环境湿度：

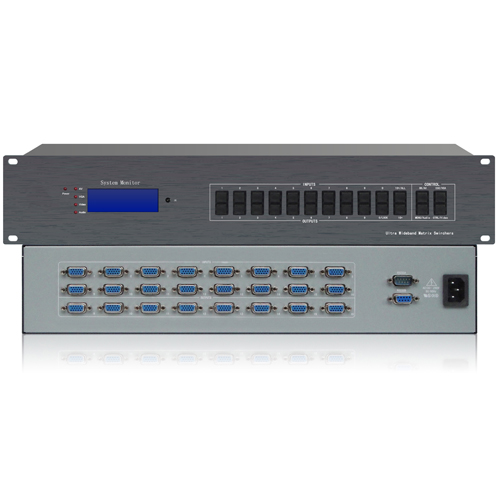

 艾唯IV1064VGA16V8矩阵切换器是为计算机显示信号的显示切换而设计的高性能智能矩阵开关设备。可完成16路输入到8路输出，支持VGA、SVGA、XGA、SXGA、UXGA 信号的切换。具有高可靠性的智能设备，采用相同的功能模式。该产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。 ²       实现自动增益技术, 带有断电现场保护功能； ²       自带轮巡功能，可设置轮巡开关、轮巡时间与轮巡通道； ²       提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用； ²       通过拼接按钮控制，可实现拼接功能；（可选配） ²       可以通过矩阵控制服务器IP地址对矩阵进行控制； ²       支持面板控制、遥控控制、串口多种控制方式；　 ²       面板、遥控器锁定功能； ²       恢复设备出厂设置； ²       前面板LCD状态显示； ²       LCD屏幕保护功能； ²       蜂鸣器开关设置； ²       安装快捷，操作简单。 技术参数 基本规格 特 性 增益 G1/G2 带宽 400MHz（-3Db）满载 输入电平 2Vpp 频率响应 少于 ± 0.1dB - 30MHz DC偏差 最大±5mV 切换速度 ≤180ns 控制类型 串行控制接口 RS-232，9针母D型接口 波特率与协议波特率 9600 数据位 8位 停止位 1，无奇偶校验位 串行控制口结构 2=TX，3=RX，5=GND 规 格 电源 AC100～240V；50/60Hz 机箱面板 铝合金氧化拉丝 机箱尺寸 标准机架式（1U-12U） 音频 （可选配）   主要参数 视频输入 信号类型 16路VGA计算机信号 接口 VGA15HDF接口 最小电平 0.5Vp-p 最大电平 1.0Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 视频输出 信号类型 8路VGA计算机信号 接口 VGA15HDF接口 输出电平 0.7Vp-p 阻抗 75Ω 回波损耗 -30Db@5MHz 直流补偿 最大5mV 音频（可选） 信号类型 平衡/非平衡立体声信号 接口 凤凰端子 输入电平 600Ω 响应 ±0.05dB,20Hz - 20KMz 通道分离 >90dB @ 1KHz 信噪比 大于90dB平衡，额定最大输出21dB

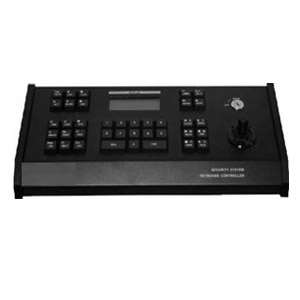

    描述:       设备介绍： 金属壳体，电脑键盘按键设计 液晶显示 有自检功能 二维操纵摇杆，有操纵杆参数误差校正功能 通讯 RS-485接口有1500W防雷、短路过流保护自动恢复设计 监视器/摄像机控制 云台/镜头/辅助设备控制 摄像机预置位设置/调用控制 DVR 控制                                                          键盘的主/副控工作方式 内置多款控制协议，可控制不同厂家球机 具有对快球云台变速调控、多个预置点巡航、报警联动设置等功能 实时显示解码器和矩阵的工作状态 技术参数： 设备型号 IV2078 供电电源 DC9V-DC12V500mA 通讯方式 RS-485半双工 通讯速率 9600bps/s 接     口 八芯电话插座 显示方式 液晶显示屏 环境温度 -10℃~55℃ 环境湿度 ≤90%RH(无凝结) 外形尺寸 370(L)×180(W)×80(H) 重    量    2.5Kg

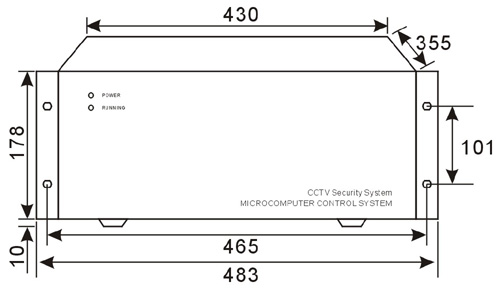

  设备介绍: ◆矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备， 溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化 插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板， 用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音 频切换、视频切换、报警输入及警后联动录像等多种功能，大大简化了系统的构成，提高了用 户系统的可靠性。矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和监听与之对 应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。 ◆矩阵主机内置了多种控制协议，可以直接控制多种类型的解码器、高速球，并能由数字硬盘录像机共同控制。 ◆用户可选多种不同配置的系统：64、72、80、88、96、104、112、120、128路输入；8、12、16、 20、24、28、32路输出。视频矩阵主机、视音频矩阵主机、视频环接矩阵主机。 设备特性: ◆单机最大128台摄像机和32台监视器 ◆菜单综合设置，中英文菜单显示可选择 ◆系统时间、日期、运行状态、摄像机标题屏幕显示 ◆视频切换、报警控制三位一体 ◆控制恒速或变速云台/控制电动镜头 ◆无需转换器可直接控制智高速球 ◆内置报警模块提供16路报警点输入、2路报警联动输出 ◆可外扩报警主机255路报警输入 ◆警后联动视频切换、自动录像 ◆兼容多种数字录像（DVR）操作可方便的使用计算机和键盘控制前端设备                              ◆包括3个RS-485数据端口，1个RS-232数据端口 ◆支持多级、分级控制，采用RS485方式，最多可级联32台矩阵主机 ◆模块化结构设计，4U标准机箱   设备参数： 供电电源

设备简介： ◆视频分配器可把一路视频输入信号分配成多路视频输出信号，或把一路视频输入信号分配成两路视频输出信号。采用专用视频运算放大器，视频信号经过分配的同时，可实现一定的相位校正，在一定程度上纠正视频传输线路上的相位失真。视频分配器是娱乐、电教、监控等系统的视频匹配设备。 ◆单通道视频分配器能将一路视频信号均匀分配为多路视频信号输出，以供多台视频设备同时使用，经分配输出的每一路视频信号的带宽、峰-峰值电压和输出阻抗与输入的信号格式相一致，供其它视频处理器使用。 ◆四通道视频分配器，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。四通道视频分配器能对每通道的一路视频输入分配为二路与输入完全相同的视频输出，供其它视频处理器使用。 ◆八通道视频分配器，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。八通道视频分配器能对每通道的一路视频输入分配为二路与输入完全相同的视频输出，供其它视频处理器使用。 ◆十六通道视频分配器，能将十六路完全独立的视频输入信号分配成十六组二路视频输出信号。 设备特性： ◆视频黑白、彩色兼容 ◆一路视频输入信号分配成多路视频输出信号 ◆分配输出带自动相位校正 ◆视频频率响应平坦 ◆多台设备可级联   设备参数: 设备型号：   IV7008-16 供电电源：   10W/AC220V+-10%/50Hz 视频输入：   8路 视频输出：   16路 视频信噪比：   >60dB 视频带宽：   12MHz(-3dB) 环境温度：   -10oC~55oC 环境湿度：

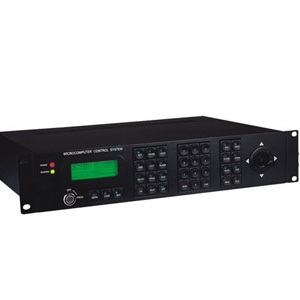

描述:       设备介绍: ◆矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备， 溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化 插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板， 用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音 频切换、视频切换、报警输入及警后联动录像等多种功能，大大简化了系统的构成，提高了用 户系统的可靠性。矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和监听与之对 应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。 ◆矩阵主机内置了多种控制协议，可以直接控制多种类型的解码器、高速球，并能由数字硬盘录像机共同控制。 ◆用户可选多种不同配置的系统：8、16、24、32、40、48、56、64路输入；4、8、12、16 路输出。视频矩阵主机、视音频矩阵主机、视频环接矩阵主机。 设备特性: ◆单机最大64台摄像机和16台监视器 ◆菜单综合设置，中英文菜单显示可选择 ◆系统时间、日期、运行状态、摄像机标题屏幕显示 ◆视频切换、报警控制三位一体 ◆控制恒速或变速云台/控制电动镜头 ◆无需转换器可直接控制智高速球 ◆内置报警模块提供16路报警点输入、2路报警联动输出 ◆可外扩报警主机64路报警输入 ◆警后联动视频切换、自动录像 ◆兼容多种数字录像（DVR）操作可方便的使用计算机和键盘控制前端设备 ◆包括3个RS-485数据端口，1个RS-232数据端口 ◆支持多级、分级控制，采用RS485方式，最多可级联32台矩阵主机 ◆模块化结构设计，2U标准机箱 设备参数：   供电电源
