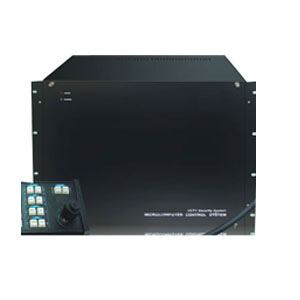

设备简介： ◆安防监控主机采用嵌入式控制技术以及大规模音、视频切换专用芯片，溶合了先进的音、视频切换技术，超强的数据处理能力； 中英文菜单综合设置安防监控主机系统功能；支持屏幕显示（OSD）系统时间、日期、运行状态、 摄像机标题；实时侦测视频输入状态，可选择的视频丢失提示；提供视频输入有源分配；支持视 音频自由、程序、同步、群组、定时多种切换方式；完善的控制权限、权力等级、用户授权，保 障安防监控主机系统安全管理；内置16路报警输入、2路报警联动输出，外接报警主机可扩展系 统警点容量，警点警防状态可查询，报警输出可编程，警后联动视、音频切换，自动录像，支持 警情记录；支持多台安防监控主机联网控制（采用RS485方式）；内置多种控制协议，可直接同时 控制4种不同控制协议的解码器、智能球形摄像机；支持多路RS485控制；内嵌网络视频服务器， 具有4路视、音频信号硬件同步压缩功能，压缩码流通过网络进行传输，通过网络可进行实时视、 音频预览，支持流协议（RTP/RTCP）、支持IE浏览，通过网络进行视音频切换、报警防范、前端 设备控制；安防监控主机采用先进的防雷技术运行更安全，音、视频输入、输出、分配模块化、 高密度结构。 ◆超大型安防监控主机外配主控键盘，标准工业8U机箱，单机最大容量240路视频输入和64路视频输出。   设备特性: ◆超强视频显示控制系统 1. 提供16-240路输入、4-64路输出的视频模块，同时满足组合电视墙输出功能，主机分组、多路视频监视、视频交换的需要； 2. 可扩展至1024×1024的视频矩阵式切换。采用分布式方案组成强大的监控主机群，实现用户的任意需求； 3. 视频输入：16×32标准模块，任意扩展； 4. 音频输入：16×32标准模块，任意扩展，与视频同步； 5. 字符叠加：可在每路视频上叠加视频源信息； 6. 电视墙：1-64路电视墙输出任意选择，每路可手动/自动/分组切换输出； 7. 切换显示：1-16路任意组合，1024路可手动/自动/分组/翻页切换显示。 ◆全方位网络传输 1. 可适应各种不同的网络介质：PSTN、ISDN、WAN、LAN等，支持TCP/IP协议。支持宽带拨号上网（PPPoE），支持窄带传输（PPP），是真正同时面向窄带和宽带的网络系统； 2. 网络实时预览：支持TCP、UDP、RTP、组播传输； 3. 支持网络端控制命令，可通过远程PC仿真本地按键操作； 4. 可通过网络设置参数、实时浏览任何一路或多达十六路的视频和音频信号、查看视频设备状态； 5. 网络报警联动（报警信号上传）； 6. 可通过网络控制云台和镜头； 7. 可通过网络实时记录压缩码流； 8. 可通过网络下载录像文件，也可通过网络远程回放网络硬盘录像机上记录的录像文件； 9. 用户名、口令及码流传输时用密码加密，防止泄露； 10.可实现一点对多点或多点对一点的网络连接模式，适用于各种复杂的组网形式。 ◆报警控制管理 1. 分布式报警由系统统一管理，通过RS485总线报警采集； 2. 报警输入：最大1024路报警； 3. 联动输出：最大1024个联动输出； 4. 视频报警：划定动态检测区域报警，调节动态检测灵敏度，以适应不同的环境情况； 5. 报警联动：报警时可联动录像/遥控开关/声音警告/电子地图，以及云台预置点； 6. 报警上传：报警信息可自动传输给网络端； 7. 智能报警：能对短路、断路状态报警； 8. 布撤防：可定时布撤防； 9. 报警记录：对报警记录，方便查询和管理。 ◆智能化控制管理 1. 操作简单，全中文操作界面； 2. 融云台镜头控制、报警输入输出、视音频输入输出于一身； 3. 快速的图像数据检索，配合强大的监控工作日志数据库，确保工作的万无一失； 4. 云镜控制：可同时联接多路云台、镜头控制； 5. 兼容性强，支持多种通信协议，可控制多种基于通信协议的前端设备。   设备参数：   供电电源 AC220V+-10%/50Hz

描述:

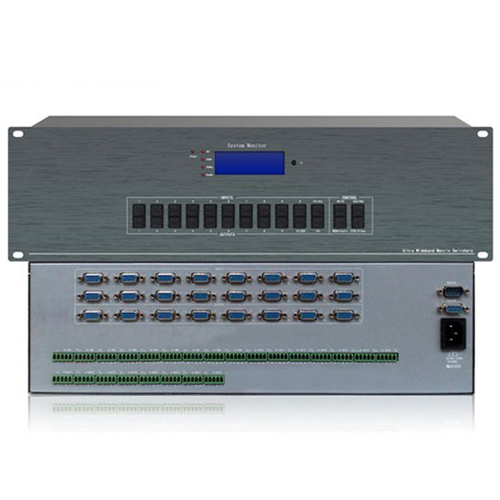

   艾唯推出 VGA 带音频矩阵切换器二代矩阵产品，音视频可分控，音频双声道非平衡，音视频 RCA 接口；某些型号的音频端口采用更专业的立体声平衡端子。视频采用 VGA15HDF 输入、输出端子，内部采用高带宽矩阵开关芯片，实现逻辑矩阵功能，任意选择搭配输出切换，自带缓冲，输出更加稳定，图象清晰无重影，使信号传输衰减降至最低，确保图象信号能高保真输出。内嵌智能控制，提供 RS232 控制接口，方便用户与各种远端控制设备（如快思聪、AMX、CP-PGM、思美特）配合使用。RS232 环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能、掉电现场保护功能、状态存储记忆。 特 性 ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·部分允许对 HV 信号和 RGB 信号进行延迟切换； ·调整延迟时间； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·安装快捷，操作简单。 技术参数 基 本 　　带宽400Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型VGA-UXGA 视频信号 　　接口VGA15HDF 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型VGA-UXGA 视频信号 　　接口VGA15HDF 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）音 频 　　标 准-------  　　增率0 dB 　　频率响应20 Hz ~ 20 kHz 　　总谐波失真+噪声0.05% @ 1 kHz （额定电压下） 　　共态抑制比（CMRR）>75dB @: 20 Hz ~ 20 kHz 　　信号输入-------  　　信号类型立体声，非平衡 　　接口RCA 接口 　　阻抗>10KΩ 　　最大电平+19.5dBu 　　直流补偿最大 5mV 　　信号输出-------  　　信号类型立体声，非平衡 　　输入电平0V-5.0Vp-p:4.0V 　　接口RCA 接口 　　阻抗600Ω 　　最大电平+21dBu控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×132mm(高)

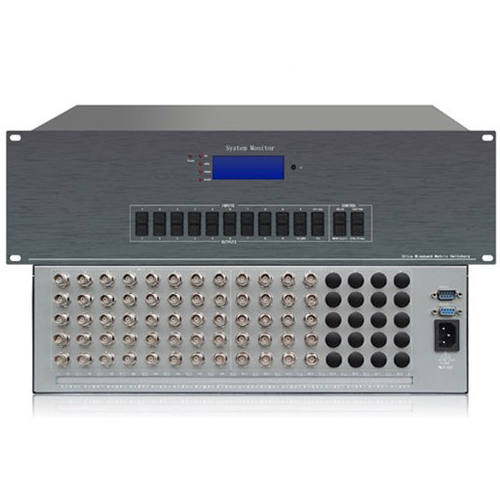

艾唯IV1064RGB8V4拥有独立的 RGBHV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。使信号传输衰减降至最低，使图象信号能高保真输出。采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制，提供 RS232 控制接口，方便用户进行控制软件的二次开发。提供联网和环出接口，可以让多台矩阵级联使用，以扩充多路端口。同时具有手动面板控制功能、红外遥控控制功能、掉电现场保护功能、保存切换记忆功能。 特 性 ·RGB系列矩阵采用我公司专利技术，实现信号450M高带宽保真传输； ·带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）； ·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能； ·能够自动保存设备上次关机时的状态； ·采用新型的 LED 面板显示和轻触式按键； ·状态显示直观合理，设备操作更加简便； ·LCD 屏显示输入输出的控制状态； ·具有断电现场保护功能； ·简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口； ·强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作； ·内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。 技术参数 基 本 　　增益0dB 　　带宽450Mhz(-3db)满载 　　亮色度干扰-55dB@5Mhz 　　微分相位0.05o(RL=150Ω) 　　微分增益0.05%(RL=150Ω) 　　最大传播延时5ns(±1) 　　切换速度≤180ns视 频 　　信号输入-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　最小电平0.5Vp-p 　　最大电平1.0Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　信号输出-------  　　信号类型RGBHV 视频信号 　　接口RGB 接口 　　输出电平0.7Vp-p 　　阻抗75Ω 　　回波损耗-30db@5MHz 　　直流补偿最大 5mV 　　同 步-------  　　输入/输出信号类型TTL 　　输入电平0V-5.0Vp-p:4.0V 　　输出电平5Vp-p 　　输入阻抗510Ω 　　输出阻抗75 Ω 　　极性正或负（与输入完全一致）控制类型 　　串行控制接口RS-232，9针母D型接口 　　波特率与协议波特率9600 　　数据位8位 　　停止位1，无奇偶校验位 　　串行控制口结构2=TX，3=RX，5=GND 　　无线技术IR 红外遥控规 格 　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 　　功率≤20W 　　机箱尺寸485mm(长)×260mm(宽)×132mm(高)

 产品概述 HD-SDI数字高清矩阵内部采用专用的3.0Gb/s高速开关芯片 支持全高清1080P60/30 HD-SDI视频信号的全交叉交换 兼容各种高清图像格式，图像清晰无误码 输入端采用了自适应均衡专用芯片，提高了输入信号的适应能力 输出带驱动设计，有效增强了输出能力 机箱全部采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定 具备掉电状态存储保护、开机自动恢复记忆的功能 强大的OSD菜单编成功能,可对摄像机进行标示,图像轮巡切换、群组切换和报警联队等各项功能进行设置及编辑 大型机具有热备份电源确保设备无间断运转，提供多个控制键盘接口和多个RS232/485/422控制接口 应用于高清电视监控系统,高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所。     型号说明   IV-1064SDI16-4 16路输入 4路输出/1路字符 IV-1064SDI16-8 16路输入 8路输出/2路字符 IV-1064SDI16-16 16路输入 16输出/4路字符 IV-1064SDI32-4 32路输入 4路输出/1路字符 IV-1064SDI32-8 32路输入 8路输出/2路字符 IV-1064SDI32-16 32路输入 16输出/4路字符 16路报警输入2路输出 IV-1064SDI32-16B 288矩阵机箱/含32路输入/16路输出/含字符 IV-1064SDI64-16B 288矩阵机箱/含64路输入/16路输出/含字符 IV-1064SDI64-32B 288矩阵机箱/含64路输入/32路输出/含字符 IV-1064SDI128-32B 288矩阵机箱/含128路输入/32路输出/含字符 IV-1064SDI288-64B 288矩阵机箱/含288路输入/64路输出/含字符 IV-1064SDI288-128 288路输入 128路输出/含128路字符   技术规格   型号 IV-1064SDI16-16 信号格式 125Mbps—3.0Gbps 输入路数 32 -288terminated（可选） 输出路数 16-64 terminated（可选） 均衡 Automatic up to 200m(3.0Gbps) Belden 1964A 阻抗 75ohms 反射损耗 >18dB 5MHz-360MHz 幅度 800mv±10% 上升/下降时间 400-700ps 直流偏移 0V±0.5V 报警输入 32-64路 报警输出 2-4路 矩阵控制协议 PELCO_D PELCO_P协议 视频源控制协议 PELCO_D PELCO_P 过冲

 概述 IV1064DVI8*8是具有高性能指标的高清数字交换芯片，是专为DVI信号的多路选择和高质量长距离传输设计的产品。为了方便使用，输入和输出全部使用DVI-I型连接器（仅支持DVI-D信号），设备可24小时长年连续开机，使用紧凑型金属机箱。适用于各种指挥调度系统、大屏幕显示系统、控制中心以及各种高级多媒体会议室、电化教学系统、展厅、A/V系统会议室等场合。 功能         支持8路输入8路输出         支持DDWG组织规定的DVI1.0标准信号         最高输入分辨率可达1920×1200×60         可驱动输入35M的普通DVI电缆@1920×1200×60         输入电缆均衡量用户可调         支持面板控制、RS232远程控制或IR遥控控制  可选不同的波特率 参数 信号类型：DVI-D 最高时钟速率：165M Hz 偶合方式：直流偶合 最高分辨率：1920×1200×60兼容HDMI 1080P标准 时序标准：满足DDWG组织规定的DVI1.0标准 连接器类型：DVI-I（仅支持DVI-D信号） 串口连接器：DB9 male型 串口波特率（b/s）：1200、2400、4800、9600、19200可选 串口协议：8bit 无校验 通讯协议：可兼容EXTRON格式 电源：AC180～240V 50Hz 最大功耗：

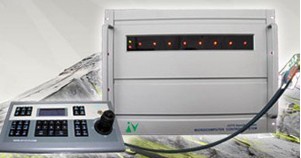

描述:       设备简介： ◆安防监控主机采用嵌入式控制技术以及大规模音、视频切换专用芯片，溶合了先进的音、视频切 换技术，超强的数据处理能力； 中英文菜单综合设置安防监控主机系统功能；支持屏幕显示（OSD）系统时间、日期、运行状态、摄像机标题；实时侦测视频输入状态，可选择的视频丢失提示；提供视频输入有源分配；支持视音频自由、程序、同步、群组、定时多种切换方式；完善的控制权限、权力等级、用户授权，保障安防监控主机系统安全管理；内置16路报警输入、2路报警联动输出，外接报警主机可扩展系统警点容量，警点警防状态可查询，报警输出可编程，警后联动视、音频切换，自动录像，支持警情记录；支持多台安防监控主机联网控制（采用RS485方式）；内置多种控制协议，可直接同时控制4种不同控制协议的解码器、智能球形摄像机；支持多路RS485控制；内嵌网络视频服务器，具有4路视、音频信号硬件同步压缩功能，压缩码流通过网络进行传输，通过网络可进行实时视、音频预览，支持流协议（RTP/RTCP）、支持IE浏览，通过网络进行视音频切换、报警防范、前端设备控制；安防监控主机采用先进的防雷技术运行更安全，音、视频输入、输出、分配模块化、高密度结构。 ◆超大型安防监控主机外配主控键盘，标准工业8U机箱，单机最大容量240路视频输入和64路视频输出。   设备特性: ◆超强视频显示控制系统 1. 提供16-240路输入、4-64路输出的视频模块，同时满足组合电视墙输出功能，主机分组、多路视频监视、视频交换的需要； 2. 可扩展至1024×1024的视频矩阵式切换。采用分布式方案组成强大的监控主机群，实现用户的任意需求； 3. 视频输入：16×32标准模块，任意扩展； 4. 音频输入：16×32标准模块，任意扩展，与视频同步； 5. 字符叠加：可在每路视频上叠加视频源信息； 6. 电视墙：1-64路电视墙输出任意选择，每路可手动/自动/分组切换输出； 7. 切换显示：1-16路任意组合，1024路可手动/自动/分组/翻页切换显示。 ◆全方位网络传输 1. 可适应各种不同的网络介质：PSTN、ISDN、WAN、LAN等，支持TCP/IP协议。支持宽带拨号上网（PPPoE），支持窄带传输（PPP），是真正同时面向窄带和宽带的网络系统； 2. 网络实时预览：支持TCP、UDP、RTP、组播传输； 3. 支持网络端控制命令，可通过远程PC仿真本地按键操作； 4. 可通过网络设置参数、实时浏览任何一路或多达十六路的视频和音频信号、查看视频设备状态； 5. 网络报警联动（报警信号上传）； 6. 可通过网络控制云台和镜头； 7. 可通过网络实时记录压缩码流； 8. 可通过网络下载录像文件，也可通过网络远程回放网络硬盘录像机上记录的录像文件； 9. 用户名、口令及码流传输时用密码加密，防止泄露； 10.可实现一点对多点或多点对一点的网络连接模式，适用于各种复杂的组网形式。 ◆报警控制管理 1. 分布式报警由系统统一管理，通过RS485总线报警采集； 2. 报警输入：最大1024路报警； 3. 联动输出：最大1024个联动输出； 4. 视频报警：划定动态检测区域报警，调节动态检测灵敏度，以适应不同的环境情况； 5. 报警联动：报警时可联动录像/遥控开关/声音警告/电子地图，以及云台预置点； 6. 报警上传：报警信息可自动传输给网络端； 7. 智能报警：能对短路、断路状态报警； 8. 布撤防：可定时布撤防； 9. 报警记录：对报警记录，方便查询和管理。 ◆智能化控制管理 1. 操作简单，全中文操作界面； 2. 融云台镜头控制、报警输入输出、视音频输入输出于一身； 3. 快速的图像数据检索，配合强大的监控工作日志数据库，确保工作的万无一失； 4. 云镜控制：可同时联接多路云台、镜头控制； 5. 兼容性强，支持多种通信协议，可控制多种基于通信协议的前端设备。   设备参数：   供电电源 AC220V+-10%/50Hz

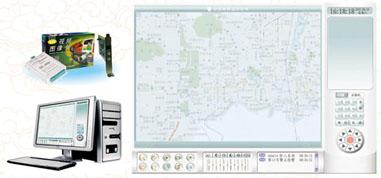

  设备简介： ◆多媒体控制系统是一套用于控制各系列矩阵系统的图形用户界面软件，它通过多媒体接口匹配器与各 系列矩阵主机相连，可以对整个系统进行全面控制以及编程设置。不但具有主控键盘的功能，而且拥 有强大的报警功能、单路视频监控功能。 ◆多媒体控制系统套件包含软件光盘、通讯接口盒、视频采集卡。 注：产品标准配置中不含计算机套件。   设备特性: ◆ 单路视频自动手动切换显示 提供一路视频显示与图像抓拍，抓拍图像可缩放704*576与1024*768，可保存成JPG与BMP图片格式； ◆ 智能化的联动报警功能 支持摄像机与探测头两种设备，可预设探测头与摄像机的联动，当某探测 头有警情时，对应的摄像头图像会自动弹出，并伴有声音报警，多路出现警情时能自动切换视频。 ◆ 全面的设置及控制功能 集成了视频的切换，图像显示效果的微调，警防的控制，矩阵主机、高速球菜单设置，同步切换、群组切换和预置位的设置和调用，高速球的变速控制等。 ◆ 智能化的系统管理 将系统的设置与操作分开，简化了操作界面、加强了权限控制，减少了误操作。 ◆ 简洁而方便的系统设置 在保证功能的前提下，极大的简化了各种设置。可对报表的标题、数据库的备份与恢复、浏览器中设备树的设置等。 ◆ 完善的权限体系 权限的设置具体到每个重要的功能按钮是否可操作，内置有三个级别的管理权限，安全、方便。 ◆ 完整的日志管理 全面记录各种重要的操作，并提供个性化的报表打印功能，以便进行查询、跟踪与审计。 ◆ 美观友好的界面 操作界面不仅美观、大方、而且操作非常方便。 ◆ 支持的操作系统: 支持Windows98/Windows2000/WindowsXP。

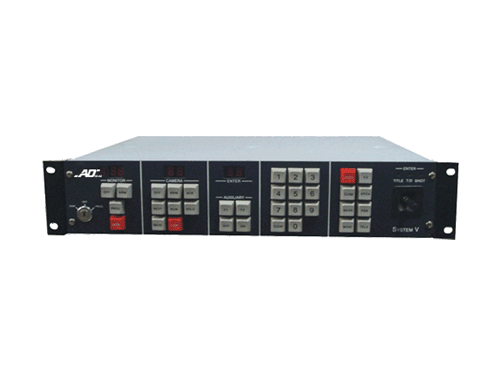

性能特点：灵活配置：用户可选不同配置的系统：至少有8～64路视、音频输入,2～16路视、音频输出。用户可选择环接输入和变速的操纵杆。 前面板综合键盘：前面板综合键盘可进行整个系统的初始设置、编程、切换和摄像机现场控制。 菜单综合设置：通过前面板键盘(或AD2078/79键盘）可在第一路输出监视器上对系统进行菜单编程。 系统可划分：明确规定键盘、监视器、摄像机之间的访问，进一步增强了系统的安全性。 监视器单独巡视：操作人员随时可以设定在任何监视器运行摄像机巡视序列，这些巡视最多有64个位置，用来插入驻留时间不同的摄像机画面，同一台摄像机也可插入多个位置。 通用的巡视/序列: 可以建立摄像机或分组摄像机的64个巡视／序列，便于手动或自动调用到监视器上。每个巡视最多有64个位置，用于插入驻留时间不同的摄像机画面。还可插入每台摄像机的景物预置和辅助功能。巡视可以正向或反向进行。同一台摄像机的插入也可包括在该巡视内。这种巡视可以连在一起，组成序列大于64台摄像机的序列，巡视中自动跳过与监视器无关的摄像机。 并行/成组切换: 可将多台摄像机同时切换到多台邻接的监视器上，以显示一组相关的画面。可建立64个独立的摄像机分组（并行/分组）, 最多的一个分组中不超过8台摄像机, 每组摄像机可由手动调用或包含在通用巡视序列中。 自动启动巡视：为用户提供可编程的35个时隙,长达7天以上,可自动调用监视器进行每天、每周的已设定的通用巡视。 可选择屏幕显示：每个视频输出可插入日期、时间、摄像机号码、摄像机和监视器报警状态和10个汉字字符的可编程标题。日期格式可规定为月／日／年、日／月／年、年／月／日。屏幕显示使用带黑框的白色字符，以增强光照变化时的读出效果。该系统为用户提供摄像机号码－标题控制,日期/时间控制,标题控制包括水平垂直定位，以及显示亮度调整。 现场控制：每个系统包括四个控制码输出口,用于摄像机现场,控制速度固定或可变的云台。还可控制镜头和其他辅助设备。每台摄像机可编程进行72个预置点设置。 自动报警调用：系统包括32个报警输入口,一个C型继电器输出口,以控制录像或其他外部设备。报警接口单元(AD2096)可连接到RS-232端口，本机最多处理128个报警输入。报警输入可编程，切换任意摄像机或成组摄像机到监视器(组)上。用户可为每台摄像机规定景物预置、辅助功能和不同的驻留时间。用户可对各监视器选择15种不同的报警显示／消除方式。 报警联系表：用规定的报警输入号和一个监视器号调用报警摄像机。 报警显示方式：对某台监视器或一组监视器用户可选择： 顺序方式：按顺序多路报警,图像驻留时间不同，直到报警消除。 保持方式：显示初次报警的图像,直到报警消除。此后发生的报警按顺序显示。 顺序与显示方式：监视器上显示最早报警的图像，直到报警消除。随后的报警图像将在第二台监视器上显示。这样的监视器对可以有8对。 块顺序方式：监视器块（监视器组）上显示各报警图像或顺序显示报警图像。块保持方式：只显示报警图像，无排序，除此之外，这一方式与块顺序没有不同。 报警消除方式：用户可选择,适用于每台监视器。确认方式:按确认键确认报警后才消除报警。自动消除方式:输入信号停止后20秒报警自动消除。在此之前如果没有确认也没关系，不会产生其他作用,本方式是一种安全措施。瞬间自动消除方式:输入信号停止即消除报警。在此之前如果没有确认也没关系,不会产生其他作用，此方式也是一种安全措施。 报警状态输出：可分配一个RS-232端口,来显示报警时间、报警输出,被调用摄像机、所用监视器等信息。 RS-232通讯：三个8脚组合式RJ-45插座，用于标准RS-232通讯，可连接键盘、报警接口单元、计算机等。数据速率1200、2400、4800、9600波特，可单独编程。使用AD1981通道扩展器，每个通道可扩展为4个通道，总共达12个通道。 系统可进行分级、多级控制：上一级主机控制下一级主机可通过一个RS-232端口连接，再将下一级主机的视频输出接到上一级主机视频输入，上一级主机就可通过主控键盘来控制下一级的主机的图像切换、编程、云台、镜头功能的操作，并有报警信号、多级上传等功能。有多级控制功能的在型号后缀加“NET”字母。 技术指标：带宽：15MHz频响：10MHz范围内±1.0dB 信噪比:-55dB(Vp-p与有效值噪声之比) 串音: 邻频的:-55dB(3.58MHz) 输入到输入:-70dB(典型值在3.58MHz) 差分相位:≤1.5。差分增益：≤1.0％倾斜：0.5％增益：额定值±1dB 同程丢失(输入/输出)：≥40dB 微分延迟：±1.0度直流输出：0伏切换：全交叉点矩阵切换时间：小于16毫秒键盘/接收器控制时间：20毫秒视频输入：8 ~64个BNC插座。端接或环接，视型 号而定。复合视频信号：0.5 ~2.0Vρ-ρ 视频输出：2 ~16个，BNC插座断电保护：用户设置的数据可保存五年安装：安装于桌面或机架上。机架安装尺寸：89(高)×332(深)× 432(宽)mm 重量：约7Kg 表面：铝拉丝工艺字符设置：汉字或常用英文字符。电源：230伏交流，50／60Hz 注意：配有三芯电线和插头功率：约15W 系统兼容：外部报警接口：使用AD2096报警接口单元，最多可提供128个报警输入，可控制录像机。多个单元可级连连接到一个RS-232端口。图形化用户界面:系统可与图形化用户界面 软件AD5500系列一起使用，该软件在 Windows95/98/2000/ME/XP/NET下使用,可显示布防平面图,简化摄像机调用和位置识别。 AD1641系列解码器。其它AD矩阵切换/控制系统的辅助设备。 型号选配： AD2150D8×2：适用于8台摄像机和2台监视器。可扩展为64台摄像机，16台监视器，可控制变速云台。 AD2150VLD8×2：适用于8台摄像机环接输入和2台监视器。可扩展为32台摄像机环接输入，8台监视器，可控制变速云台。 AD2150VAD8×2：适用于8台摄像机视频输入,8路音频输入和2台监视器。可扩展为32台摄像机，32路音频，8台监视器，可控制变速云台。 “D”表示主机带前面板键盘； “VLD”表示主机带环接，带前面板键盘； “VAD”表示主机带音、视频，带前面板键盘； “X”表示主机不带前面板键盘； “VL”表示主机带环接，不带前面板键盘； “VA”表示主机带音、视频，不带前面板键盘。

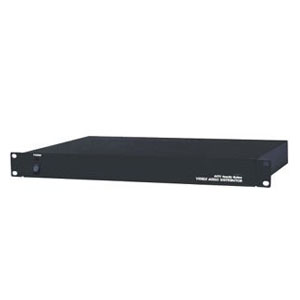

设备简介： ◆视频分配器可把一路视频输入信号分配成多路视频输出信号，或把一路视频输入信号分配成两路视频输出信号。采用专用视频运算放大器，视频信号经过分配的同时，可实现一定的相位校正，在一定程度上纠正视频传输线路上的相位失真。视频分配器是娱乐、电教、监控等系统的视频匹配设备。 ◆单通道视频分配器能将一路视频信号均匀分配为多路视频信号输出，以供多台视频设备同时使用，经分配输出的每一路视频信号的带宽、峰-峰值电压和输出阻抗与输入的信号格式相一致，供其它视频处理器使用。 ◆四通道视频分配器，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。四通道视频分配器能对每通道的一路视频输入分配为二路与输入完全相同的视频输出，供其它视频处理器使用。 ◆八通道视频分配器，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。八通道视频分配器能对每通道的一路视频输入分配为二路与输入完全相同的视频输出，供其它视频处理器使用。 ◆十六通道视频分配器，能将十六路完全独立的视频输入信号分配成十六组三路视频输出信号。   设备特性： ◆视频黑白、彩色兼容 ◆一路视频输入信号分配成多路视频输出信号 ◆分配输出带自动相位校正 ◆视频频率响应平坦 ◆多台设备可级联 设备参数: 设备型号：   IV7016-48 供电电源：   6W/AC220V+-10%/50Hz 视频输入：   16路 视频输出：   48路 视频信噪比：   >60dB 视频带宽：   12MHz(-3dB) 环境温度：   -10oC~55oC 环境湿度：
