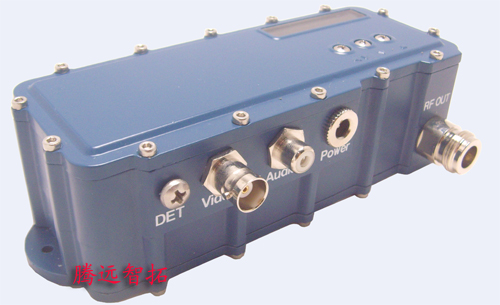

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 扣板式无线移动视频发射机采用移动通信的核心技术COFDM(多载波调制技术),可在高速移动中和城市建筑物遮挡情况下传输实时稳定的 高清晰度音视频。该产品广泛运用到公安消防、道路交通、水利、电力、电视新闻转播、环保、边防巡逻、油田监控等各行业。 功能特点： 隐蔽传输 不怕楼墙遮挡  全方位通信                               模块化组合式设计                    视频频率可调，MPEG-2编码视频 可在高速行进间通信                     防尘、防潮、防震、抗冲击 采用COFDM调制技术            非视距传输，通视条件下距离不低于50公里 产品应用方式：       发射机参数指标   调制方式 COFDM 工作电压 DC12.5V-DC14.8V 工作电流 ≤1.5A@DC12.5V 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错  1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/4/8M 输出频率 325-399MHz，400-500MHz，560-760MHz，760-860MHz，其它1.0-1.4GHz 2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz 音视频接口 BNC/RCA 输出功率 27-30dBm 可调，步进1dB （标准1W） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为30dBm时由于-30dB 二次谐波 ≤-43dB 输入视频信号 1Vp-p@75欧姆，PAL制 CBER ＜2.0E-4 图像压缩格式 MPEG-2 4：2：0 视频图像 720*576@8MHz 视频速率 2-20Mbps可调 防护标准 IP66，防尘，防雨设计 外观尺寸 170*120*80mm 设备重量 1.27kg 机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 产品概述：       ST－601经济型微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。该系统传输距离远、稳定性高，频率调整数码显示，独特的锁相设计，适合野外及恶劣环境使用。该系统具有多个频段可选：L波段（1.0-1.7GHz）、Ku波段（10.7-15GHz），在国内具有领先地位，具有较强的抗干扰性，图像传输完全实时且非常清楚稳定，传输距离可以达5―10公里，配合中继不怕遮挡。该系统技术成熟性价比高。 特别说明： 这款产品从频段上划分为：L波段、Ku波段 从距离上划分为：5公里、10公里 产品选型：ST－601L、ST－601 Ku 每个型号距离有所不同，客户在选型定购的时候注意备注 L波段（1.0～1.8GHz）、Ku波段（10.7-15GHz）   主要应用范围： 1.交通监控及用作电子警察      7.重要仓库，码头的无线监控 2.110报警指挥中心对城市重要现场的监控 8. 油田及矿山的重要现场的无线监控 3.公安通讯指挥车的重要现场的监控    9.森林防火监控 4.武警和消防武警的作战指挥中心   10.小区的无线监控 5.邮政储蓄监控和现代化指挥管理 11.银行监控联网 6收费站无线监控系统  12.海岸线无线监控     等等...... ST-601便携式微波图像发射机 (工业级）  输入阻抗：75欧  工作频率：1.0～～1.6GHz（连续可调直观显示） 输入电平：-65～-35dBm 发射功率：1.5W  噪声门限：6dB典型值 输入阻抗：50欧 视频制式：PAL/NTSC 视频输入：1V峰－峰 视频输出：1V峰峰值 工作电压：12VDC或220VAC/50Hz 频率响应:+1~2dB(10KHz～5MHz）  工作电流:500~1000mA/12VDC 工作电压：AC150V～AC270V  调制方式：FM  功耗：15W  调制指标：DG≤5%，DP≤5°  LNB电源：18V/360mA  调制带宽：18-25MHz 外形尺寸：19英寸1U标准机箱  视频制式：PAL  重量：3.2Kg  环境温度：-30℃ ～ +55℃  选配电缆建议  输出接口：SMA接口 外形尺寸：143mm*56mm*45mm 视频电缆:建议75W-7同轴电缆  设备重量：0.7kg 发射电缆:选用WRG50-3半钢性电缆  微波接收机  保修 输入频率：950～2020MHz 1年免费维修,祥情请参照保修条例

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     经济型室外防水防尘无线微波无线图像指令一体传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。传输距离远、性能稳定，本身具有防水防尘功能，特别适合野外及恶劣环境下使用。该系统主要工作与S波段（2290～2510MHz）范围内，指令部分（227~233MHz）图像传输完全实时，传输距离可以达2~3公里以上(1W)，5~8公里（3W）配合中继不怕遮挡。该系统技术成熟性价比高。   产品选型： ST2418SZ-1 （1W传输功率）  ST2418SZ-3  （3W传输功率） 主要工作的频率： 2290MHz  2310MHz  2330MHz  2350MHz  2370MHz 2390MHz  2410MHz  2430MHz  2450MHz  2470MHz  2490MHz  2510MHz 通常工程当中，相邻频点相隔40M频宽     经济型防水型微波图像传输系统，采用S波段（2290～2510MHz）频段的无线微波来传输监控视频信号。由于选用了较高的频率，而且采用FM（调频）工作方式，具有较强的抗干扰性能，图像十分清晰稳定。     设备本身具有防水性能，频点可调，应用方便，可有效躲开干扰频点；带宽大（2.29—2.51GHz），可调范围大；功放小，对人体伤害小等特点，另外接口也透明，和有线监控接法非常的类似，接口都是常见的接头（BNC、AV），电源一般为220V交流电，也可根据客户要球定做12V电源以配合太阳能等供电。     为了适合各种场合，设备的工作频率通常由用户根据具体使用场合来确定 。根据微波传输的特性，特别适合在空阔的场所进行远距离传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。     设备的安装非常的方便，不需要架空，挖地，最远距离可以达2～3，5~8公里以上（可选择不同功率设备），这样可以从安装的成本上大大节约出来，同时也可以节约出时间来做更多的事情。     对需要云台控制和镜头拉远拉近的场所可配合我公司的ST-5A-ZS或ST-1A-ZS（室外防水型型无线指令控制器），放置在中心端，本身接口为RS485接口，可以连接硬盘录像机、电脑串口转换后的RS485接口、控制键盘、网络视频服务器等一切安防RS485接口设备，通信波特率一般为：1200bps、2400bps、4800bps、9600bps  技术参数：   ST218SZ微波发射机 工作频段 2290MHz～2510MHz(公共频段，无需申请。) 发射功率 31dbm～35dbm 输入阻抗 50Ω 输入视频 1V峰—峰值 输出功率 1w~3w(功率可定制) 输入音频 0.1～1.0峰峰值 传输距离 (1W)2~3公里 (3w)5~8公里 工作电压 AC110～240V 调制方式 FM 调制带宽 20MHz 视频制式 PAL 环境温度 -20～+60°C 设备尺寸 31.5CM*5.5CM*31.5CM 设备重量 净重3Kg ST2418SZ微波接收机技术参数 输入频率 2410MHz～2483MHz 输入阻抗 75Ω 出入电频 ﹣65～﹣35dbm 噪声门限 6dbm典型值 视频制式 PAL/NTSC 工作电压 AC110-220V 环境温度 -20～-60°C 设备尺寸 31.5CM*5.5CM*31.5CM 设备重量 净重3Kg 指令控制器技术参数 工作频段 227 MHz、～233MHz 波特率 1200bps～9600bps可调 信道间隔 25KHz 天线阻抗 50Ω 频率设置 拨码或电脑设置 调制方式 FSK/MSK 发射功率 1W  0.5W 调制灵敏度 100MV（3KH偏频） 静候电流 50MA 发射时工作电流 ≤500MA

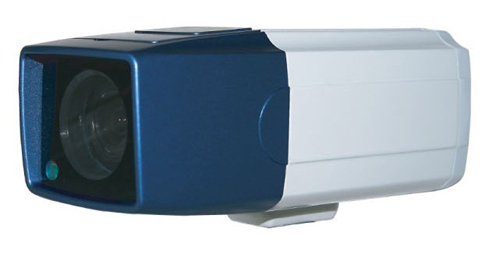

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 功能说明： 1 620TVL超高分辨率,. 2 1/3” CCD星光级摄影机,. 3 星光模式最低照度: 0.0003 lux (彩色) 4 日夜两用摄影机, 可内建高感度日夜ICR滤片切换 5 3D 3D-DNR功能, 低光源下有效消除影像噪声 6 低smear拖曳现象及修复抗紫外线冲击伤害C 7 智能型强光抑制功能, 在黑暗或强烈光源之下, 能作遮蔽抑制强光微调设定 8 8倍数位放大(含水平/垂直位移放大), 影像水平/垂直翻转, 影像防震设定, 影像冻结, 规格设定 摄像组件 1/3”CCD 彩色摄像组件 摄影机像素 NTSC: 410K ; PAL: 470K SYNC系统 内同步 / 垂直同步锁定 (line lock) 扫描系统 525条, 60 fields/秒 (NTSC) ; 625条, 50 fields/秒 (PAL) 分辨率 620条 最低照度 彩色: 0.0003Lux (Sens-Up Auto, F1.2) (0.1 Lux :Sens-Up Off) 黑白: 0.00003Lux (Sens-Up Auto, F1.2) (0.01 Lux :Sens-Up Off) 信噪比 52dB以上 (AGC OFF) 白平衡 Auto / Push Auto / Manual 电子快门 NTSC: 1/60~1/90,000秒 ; PAL: 1/50~1/90,000秒 自动增益控制 OFF/低/中/高 电源 DC12V±1V 位移侦测 4区设定控制 电流 500 mA 鏡頭 LS3712D: 3.7 – 12mm / F 1.4 Auto IRIS Lens 视频输出 复合式影像讯号1.0 Vp-p at 75 ohm 操作温度 -10°C~50°C 配件包装： 项目 描述 构成 数量 1. 620 TV Lines Starlight WDR•DNR•DSS CCD Box Camera NBCM - HDD4260 – LS3712D 1 2. Manual NBCM - Manual 1 视频测试效果(录像介质为CIF画质录像机）：

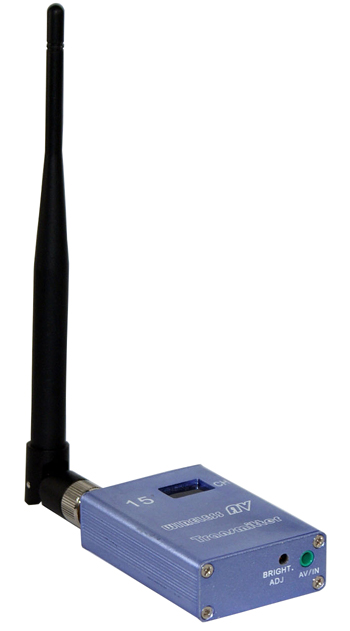

技术参数 型号 TY-800mw 工作电压 DC 12V 工作电流 300mA 工作频率 983-1280MHz 频道数目 15CH 发射功率 800mW 视频输出 1 Vp-p(FM) 音频输出 1 Vp-p(FM) 伴音 5.5M 6.0M 无障碍传输距离 300-400米 整体配置 发射机、接收机、视频线、电源、天线 工作温度 -20℃～+50℃ 发射机重量 65g 接收机重量 120g 整体重量 645g 尺寸(长*宽*高) 发射：67*45*19mm 接收：116*80*21mm 包装盒尺寸(长*宽*高) 245*160*65mm 你好，我是深圳腾远智拓电子有限公司的沈芳，有什么可以帮你，我的联系方式是13590311763，QQ:228316950

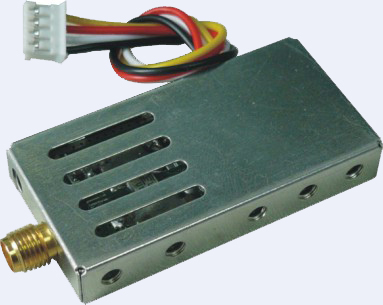

军工级小型无线影音传输系统 型号 你好，我是深圳腾远智拓电子有限公司的沈芳，有什么可以帮你，我的联系方式是13590311763，QQ:228316950 工作电压 DC 5V to 12V 工作电流 150mA ~ 300mA 发射频率 0.9G ~ 1.2G 2.2G ~ 2.4G 发射功率 300mW ~ 1000mW 传输距离 100m ~ 2500m 尺寸 50×25×8mm 重量

ST-601具有体积小，携带方便；频点可调，应用方便，可有效躲开干扰频点；频宽大，可调范围大；功放小，对人体伤害小等特点。 为了适合各种场合，ST-601的工作频率通常由用户根据具体使用场合来确定 。为了适合各种场合，ST-601由用户根据具体使用场合来确定（视频频率选择：1100～1300MHz、1300～1500MHz、1500～1700MHz等200MHz内可以自由组合）。为保证微波传输的性能，发射机与接收机之间要保证不能有障埃物（建筑物、树木、金属支架等）；设备特别适合在开阔的场所进行远距离传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。设备最远距离可以达5-10公里以上,安装非常的方便不需要架空线缆，开挖陆地，这样可以极大的减少成本，同时也可以节约出宝贵的时间来做更多的事情。 对于设备的安装非常的方便，不需要架空，挖地，最远距离可以达10公里（选用合适的天线，标准的螺旋定向天线在无阻当情况下至少传输5公里） 对需要云台控制和镜头拉远拉近的场所，我们需要配备ST-5A-ZS（室外型无线云台指令控制器）来实现对现场的摄像机、云台、雨刷、灯光等进行远程的控制，同一系统当中无线云台指令控制设备只需要一台就可以了。前端用TY-0.5A-YK来进行搭配。接口为RS485（或RS232、TTL）波特率可设定为：1200bps、2400bps、4800bps、9600bps，同时云台接收端也可以根据客户要求和解码器做成防水型一体机。 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950

经济型室外防水防尘无线微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。传输距离远、性能稳定，频率调整数码显示，本身具有防水防尘功能，特别适合野外及恶劣环境下使用。该系统主要工作与S波段（2290～2510MHz）范围内，图像传输完全实时，传输距离可以达2~3公里以上(1W)，5~8公里（3W）配合中继不怕遮挡。该系统技术成熟性价比高。 产品选型： ST2418SW-1 （1W传输功率） ST2418SW-3 （3W传输功率） 主要工作的频率： 2290MHz 2310MHz 2330MHz 2350MHz 2370MHz 2390MHz 2410MHz 2430MHz 2450MHz 2470MHz 2490MHz 2510MHz 通常工程当中，相邻频点相隔40M频宽 经济型防水型微波图像传输系统，采用S波段（2290～2510MHz）频段的无线微波来传输监控视频信号。由于选用了较高的频率，而且采用FM（调频）工作方式，具有较强的抗干扰性能，图像十分清晰稳定。 设备本身具有防水性能，频点可调，应用方便，可有效躲开干扰频点；带宽大（2.29—2.51GHz），可调范围大；功放小，对人体伤害小等特点，另外接口也透明，和有线监控接法非常的类似，接口都是常见的接头（BNC、AV），电源一般为220V交流电，也可根据客户要球定做12V电源以配合太阳能等供电。 为了适合各种场合，设备的工作频率通常由用户根据具体使用场合来确定 。根据微波传输的特性，特别适合在空阔的场所进行远距离传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。 设备的安装非常的方便，不需要架空，挖地，最远距离可以达2～3，5~8公里以上（可选择不同功率设备），这样可以从安装的成本上大大节约出来，同时也可以节约出时间来做更多的事情。 对需要云台控制和镜头拉远拉近的场所可配合我公司的ST-5A-ZS或ST-1A-ZS（室外防水型型无线指令控制器），放置在中心端，本身接口为RS485接口，可以连接硬盘录像机、电脑串口转换后的RS485接口、控制键盘、网络视频服务器等一切安防RS485接口设备。前端设备：需受控制的球机、万向云台解码器等RS485端口则可以配合我公司的TY-0.5A-YK来实现无线的受控。TY-0.5A-YK接口一般为RS485（或232、TTL），通信波特率一般为：1200bps、2400bps、4800bps、9600bps 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950

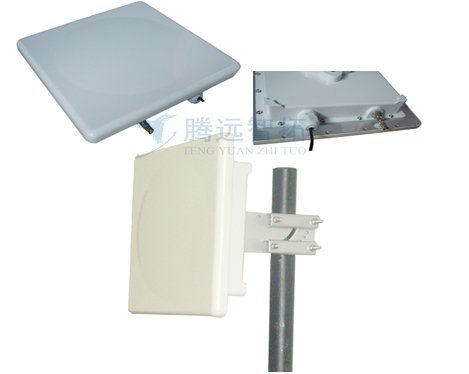

  深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 ST24-12A支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN IEEE802.11b/g ，标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式提供 “RSSI” 显示 ,方便用户管理 Power over Ethernet 设计符合 IEEE802.3af 安全规范 l         输出功率：100mw l         内置天线：12dB平板天线 l         支持POE供电 l         内置防雷模块和抗干扰电路 SDRAM  内存 8M Byte FLASH   闪存 2M Byte 频率范围: 2.412~2.485GHz 输出功率 100mw  20dBm 标准协议 IEEE802.11b    IEEE 802.11g 调制方式 Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道 美洲：2.412～2.462GHz  11信道 欧洲和中国：2.412～2.472GHz  13信道 速率带宽 IEEE802.11b 1/2/5.5/11 Mbps    IEEE802.11g 54/48/36/24/18/12/6Mbps Super G:108Mbps RJ45接口类型 RJ45 以太网路接口 天线接口类型 内置12dB天线 接收灵敏度 6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm  18Mbps: -84dBm  24Mbps: -81dBm  36Mbps:-76dBm  48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全 支持数据加密传输  WEB 152位/128位/64位加密 工作模式 AP模式，点对点、点对多点桥接模式，客户端模式，中继模式 工作环境 工作温度  -40ºC ~ 70ºC 规格尺寸 195mm×115mm×50mm 操作系统 Windows 2000/XP 电源适配器 AC 100V~240V;DC 12Volt ±5%;2A(Max.)  实际功耗 小于10W 产品保修期 一年

 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     品简介   扣板式无线移动视频发射机采用移动通信的核心技术COFDM(多载波调制技术),可在高速移动中和城市建筑物遮挡情况下传输实时稳定的 高清晰度音视频。该产品广泛运用到公安消防、道路交通、水利、电力、电视新闻转播、环保、边防巡逻、油田监控等各行业。 功能特点： 隐蔽传输 不怕楼墙遮挡  全方位通信                                模块化组合式设计                    视频频率可调，MPEG-2编码视频 可在高速行进间通信                     防尘、防潮、防震、抗冲击 采用COFDM调制技术            非视距传输，通视条件下距离不低于50公里 产品应用方式：       扣板式无线移动视频传输设备广泛运用到部队、消防、公安、救援、反恐等领域。在发生重大事件时，由工作人员到达前方，把图象 传到指挥车或者飞机上，车上可以根据前端传回的图象快速处理，同时可以把前端图象传回指挥中心。   发射机参数指标 调制方式 COFDM 工作电压 DC12.5V-DC14.8V 工作电流 ≤1.5A@DC12.5V 星座调制 QPSK、16QAM、64QAM（可选） 向前纠错  1/2,2/3,3/4,5/6,7/8（可选） 保护间隔 1/32,1/16,1/8,1/4（可选） 载波数量 2k 频率宽度 2/4/8M 输出频率 325-399MHz，400-500MHz，560-760MHz，760-860MHz，其它1.0-1.4GHz 2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz 音视频接口 BNC/RCA 输出功率 27-30dBm 可调，步进1dB （标准1W） 功率平坦度 全频段≤2dB，8MHz内≤0.5dB 带肩比 输出功率为30dBm时由于-30dB 二次谐波 ≤-43dB 输入视频信号 1Vp-p@75欧姆，PAL制 CBER ＜2.0E-4 图像压缩格式 MPEG-2 4：2：0 视频图像 720*576@8MHz 视频速率 2-20Mbps可调 防护标准 IP66，防尘，防雨设计 外观尺寸 170*120*80mm 设备重量 1.27kg 机架式2M高清接收机参数 接收频率范围 170-860MHz VHF&UHF 频率带宽 2/4/8MHz， 可选 RF输入电平 -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） RF输入阻抗 50欧姆 射频输入接头 N头 解调方式 COFDM 星座方式 QPSK、16QAM、64QAM（可选） 向前纠错 1/2,2/3,3/4,5/6,7/8（可选） 载波数量 2k， 保护间隔 1/32,1/16,1/8,1/4（可选） 视频解码 MPEG-2MP@ML 屏幕高宽比 4:3 16:9 视频图像 720*576@8MHz 音频输出模式 立体声非平衡300/ 200mv 音频输出 2Audio输出+2Video输出 工作电压 AC220V/DC12V ＜2A 工作温度 -20℃～+50℃ 外观尺寸 480*260*45（1U）机箱 设备重量 2.5kg
