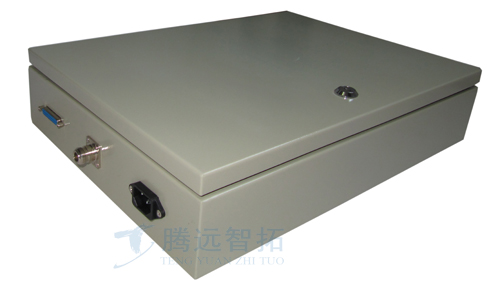

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950     产品简介： ST30TWG指令收发系统是我公司自主开发的一款无线数传系统。它具有空中速率高、发射延迟小、信道、波特率现场可调节的特点。此系统能够成功的应用在各种控制、监控领域。其更能够支持各种形式的二次开发，从而提供更加灵活的应用。我们还可以为您将该系统集成到各种控制、监控系统中。该系统对用户提供透明的串口数据通道，用户只要向使用普通的串口设备一样连接和使用该设备就可以。其使用相当方便，可以配合用户的系统实现远距离无限控制和其他类型的应用。系统配置灵活，在现场就可以通过板载的拨码开关实现各种对系统参数的设置，从而极大地方便了用户的调试。针对用户各种不同的控制系统我们可以提供完善的技术支持和项目开发支持，对于用户提出的问题我们能够做出最快速的解答并能很快提出解决方案。 ST30TWG/ST419TWG系统在很多行业已经被广泛使用，并得到拥护的一致好评，如：交通监控及收费站管理、银行和邮政储蓄监控联网、110报警指挥中心及消防指挥中心、现代化指挥管理、油田、矿山、林场的重要现场远程监控及其他领域的低比特流无线数据通信。   产品应用方式： ST30TWG/ST419TWG远程指令控制系统可与主控键盘、一体化高速球形摄像机配合使用，构成无线球机控制系统。键盘和ST30TWG指令接收机之间通过RS485进行通讯，ST30TWG负责将键盘传递过来的控制命令通过无线通道传递到ST419TWG指令接收机。ST419TWG指令接收机又通过RS485通讯链路将控制命令传递到一体化高速球形摄像机从而完成了对一体化高速球形摄像机的无线控制。 系统连接示意图：   指令发射机技术参数 空中通信数据速率 600bps ~ 19200bps 接口通讯速率   1200bps~38400bps 通讯接口 同时提供RS485或RS232（默认485） 最大发送延时   1000/960*63=65.6ms（ 9600接口波特率时） 发送延迟计算 发送字节数+2 （9600接口波特率） 频率稳定度 +/- 5PPM  天线阻抗 50Ω 射频功率 5W  电源电压 12V DC / 1.5A  环境温度 -40 ℃~ 50  ℃   相对湿度 30% ~ 93% 体积 310mm×210mm×130mm（宽×深×高）   指令接收机技术参数 空中通信数据速率 600bps ~ 19200bps 接收灵敏度为 -103dbm（9600bps波特率） 接口通讯速率  1200bps~38400 频率稳定度 +/- 5PPM 天线阻抗 50Ω 接收延迟 9600空中速率时

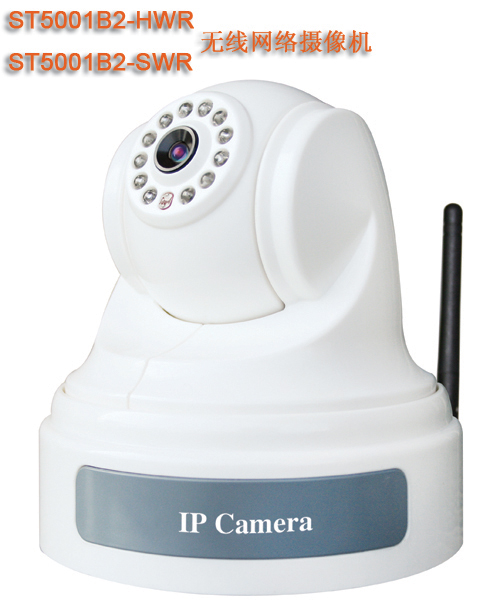

产品类型：专业的分布式数字监控产品 视频压缩标准：H.264 音频压缩标准：G.722 CPU：HI3510 操作系统：实时嵌入式LINUX操作系统 功能特性 标准H.264视频压缩格式。 标准G.722音频压缩格式。 支持D1、CIF格式。 P/T/Z控制，水平与垂直旋转 自动扫描。 自动巡航。 数字水印。 高品质图像压缩,可得到30帧/秒的视频流。 内置Web Server，利用WEB管理接口可远程管理。 实时抓拍,方便回放,触发事件浏览。 码率控制，保证实时传输。 报警输入输出可支持移动侦测、日期、时间、事件触发。 支持图像屏蔽。 支持WIFI 内置128个预置位 支持手机远程监控 体积小巧、外观精致、安装简单、操作方便 可提供SDK开发包，用户可进行二次开发 参数介绍 你好，我是深圳腾远智拓电子有限公司的沈芳，有什么可以帮你，我的联系方式是13590311763，QQ:228316950 型号 ST5001B2-HWR 视频压缩格式 H.264 音频压缩格式 G.722 实时嵌入式LINUX操作系统 √ 视频压缩格式 H.264 兼容D1/CIF视频编码尺寸 √ 最大帧率30帧/秒 √ WIFI Wi-Fi/802.11b/g 影像传感器 1/3"520线/SONY CCD 镜头 6mm 聚焦 固定聚焦 最低照度 0 Lux(F1.2,5600ºK)（红外灯开启） 红外照射距离 20米 自动白平衡 √ 自动光圈调整 √ 扫描系统 隔行扫描 报警输入/输出 1进1出 线性音频输入 支持 线性音频输出 支持 双向语音 支持 云台旋转角度 水平:0~355°；垂直:0~90° 云台旋转速度 水平：15°/s；垂直：15°/s 动态侦测 √ 预置位 可选128个 手机监控 支持手机（GPRS/EDGE网络）远程监控 网络接口 10/100MBaseT,RJ-45 RS485接口 √ 画面延迟 小于200毫秒(局域网) IE浏览、配置、升级 √ 网络协议 HTTP,TCP/IP,UDP,DNS 三级密码保护 √ 工作温度 0℃~50℃ 工作湿度 85%RH以下 输入电压 12V/3A 功率

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 经济型室外防水防尘无线微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。传输距离远、性能稳定，频率调整数码显示，本身具有防水防尘功能，特别适合野外及恶劣环境下使用。该系统主要工作与S波段（2290～2510MHz）范围内，图像传输完全实时，传输距离可以达2~3公里以上(1W)，5~8公里（3W）配合中继不怕遮挡。该系统技术成熟性价比高。 产品选型： ST2418SW-1 （1W传输功率）  ST2418SW-3  （3W传输功率） 主要工作的频率： 2290MHz  2310MHz  2330MHz  2350MHz  2370MHz 2390MHz  2410MHz  2430MHz  2450MHz  2470MHz  2490MHz  2510MHz 通常工程当中，相邻频点相隔40M频宽 经济型防水型微波图像传输系统，采用S波段（2290～2510MHz）频段的无线微波来传输监控视频信号。由于选用了较高的频率，而且采用FM（调频）工作方式，具有较强的抗干扰性能，图像十分清晰稳定。 设备本身具有防水性能，频点可调，应用方便，可有效躲开干扰频点；带宽大（2.29—2.51GHz），可调范围大；功放小，对人体伤害小等特点，另外接口也透明，和有线监控接法非常的类似，接口都是常见的接头（BNC、AV），电源一般为220V交流电，也可根据客户要球定做12V电源以配合太阳能等供电。 为了适合各种场合，设备的工作频率通常由用户根据具体使用场合来确定 。根据微波传输的特性，特别适合在空阔的场所进行远距离传输，比如海岸线，跨河跨江，不便架线的道路、油田、矿区、森林防火等以及小区楼层之间跨距较大时，本身在某些场所是对有线监控的一种扩充。 设备的安装非常的方便，不需要架空，挖地，最远距离可以达2～3，5~8公里以上（可选择不同功率设备），这样可以从安装的成本上大大节约出来，同时也可以节约出时间来做更多的事情。 对需要云台控制和镜头拉远拉近的场所可配合我公司的ST-5A-ZS或ST-1A-ZS（室外防水型型无线指令控制器），放置在中心端，本身接口为RS485接口，可以连接硬盘录像机、电脑串口转换后的RS485接口、控制键盘、网络视频服务器等一切安防RS485接口设备。前端设备：需受控制的球机、万向云台解码器等RS485端口则可以配合我公司的TY-0.5A-YK来实现无线的受控。TY-0.5A-YK接口一般为RS485（或232、TTL），通信波特率一般为：1200bps、2400bps、4800bps、9600bps。

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950                                              ST-3G-4C 四路3G车载硬盘录像机 特色与优点   1. 可内置3G无线网络模块，支持TD-SCDMA（移动），WCDMA（联通），EVDO（电信），实现无线视频传输到监控中心。   2. 支持GPS全球定位功能。   3. 支持GPRS/CDMA/EDGE/3G模式手机浏览，支持手机点播前端设备与报警联动视频推送。   4. H.264视频压缩格式，双码流输出。   5. 支持移动侦测报警，外部联动报警，提供RS485报警输入、输出接口。   6. 采用SIP协议统一通讯。   7. 采用H．264编码格式，压缩比高，图像清晰。   8. 支持人脸识别、客流统计等功能。支持汽车黑匣子功能，采集更多车辆信息。   9. 无风机设计，铝型材自然散热，防水防尘，采用传统的减振技术，具备优异的减震性能。   10. +12－36V宽电压设计，适用于各种车型。支持12V/2A电源输出，可为外设供电。   支持3G网络无限网络模块传输   可内置国内3种不同制式的3G无限网络模块。如：TD-SCDMA（移动），WCDMA（联通），EVDO（电信），采用无线方式传输实时视频图像。   视频画面清晰，双码流设计   采用目前改进的高效率视频压缩的H.264压缩算法，在不影响视频质量的前提下，明显地减少系统对带宽和存储空间 （30-50%）的需求。服务器为双码流设计，第一支为高清晰的视频信号，用于本地录像存储；第二支为无线网络传输，用于实现远程PC查看和手机视频查看。这样既保证了高清晰图像的录像存储又可以在网络上通过PC和手机实时观看。   支持各种3G网、G网、C网手机   无论是原来的G网手机、C网手机，或是最新的3G手机，只要你的手机能支持多媒体网络，即可实现手机视频查看。通过手机可视频录像切换、视频抓拍、云台控制、焦距控制等。   视频录像功能   支持内置2.5寸低转速SATA硬盘（FAT32格式）实现长时间录像。采用MP4视频存储格式，可以实现远程录像回放。   报警联动功能   视频服务器带有移动侦测报警、视频丢失报警功能，实现报警联动录像，具有报警前10-20秒的预录像，与智能分析模块联动可以实现智能视频分析报警（周界入侵/可疑物探测/物体丢失侦测/人数统计等功能）。可外接报警输入和输出设备，提供RS485接口。   全球性服务网站   配套www.cooview.com全球可视信息平台的视频系统管理平台，用户能同时监控和管理数千台无限服务器，可远程控制、设置、添加删除设备、多用户权限管理等等。用户可以在任何地点和时间，登陆网站平台即可操作。该平台完全达到运营级平台要求。   技术参数   内置Web服务器 压缩格式：H.264 视频格式：PAL/NTSC 分 辨 率：D1(720x576),VGA(640x480),Half D1(720x288),CIF(352x288),QVGA(320x240),QCIF (160x120) 帧率/码流：帧率：1帧-25帧/30帧可调  码流：32kbps-4000kbps，可以根据现场环境来进行调整。 通讯协议：SIP,TCP,UDP,DNS,DHCP,TELNET,HTTP,RTSP,RTP,UPNP 音      频：PCMU,AAC,AMR, 支持双向语音 网      络：10-Base-T/100Base-TX 以太网RJ-45 串行连接：RS-485（用来控制云台），RS-232（用于双向数据传输） I/O报警：8路报警输入/1路报警输出 录      像：内置视频动态监测,定期、定时录像和事件触发报警录像，本地录像，远程进行录像视频回放。 录像格式：MP4 安      全：多级用户口令保护，前端视频加密。对数据进行加密，有效保护数据安全。 看 门 狗：Watch Dog 时间8秒 升      级：该产品的闪存使得通过HTTP在TCP/IP网络中进行固件升级成为可能。 电源输入：+12－36V  8W 产品尺寸：长 X 宽 X 高 ＝192mm(7.6'') X 164mm(6.5'') X 72mm(2.8'') 包装尺寸：长 X 宽 X 高 ＝360mm(14.2'') X 245mm(9.7'') X 110mm(4.3'') 净 重：2000g(4.4 Ibs)不包含硬盘 毛 重：3000g(6.6Ibs)不包含硬盘     配件：   1. 可选内置TD-SCDMA/WCDMA/EVDO模块。 2. RS485接头/Alarm，AV－Out线，Video－In/Audio－In线，电源连接线，硬盘数据线，硬盘盒钥匙。 3. 3G模块天线，GPS模块天线。 4. 全球性服务平台www.cooview.com 注册激活码，安装和使用说明书。 5. Vision Management 专门为NewStream网络视频产品而设计的网络视频监控管理工具，可为视频提供监控、录像，事件管理等功能。

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 产品型号：ST24AP5n 主要特点 置顶式AP 体积小重量轻 无需线材 设计美观大方 采用进口双天线设计 采用802.11b/g 802.11n标准，最高带宽可达300M 技术参数 符合的标准 IEEE 802.11bIEEE 802.11gIEEE 802.3IEEE 802.3uIEEE 802.3af 内存 16 M Byte 闪存 4 M Byte 频率类型 DSSS / OFDM 调制方式 IEEE 802.11b: CCK,DQPSK,DBPSK   IEEE 802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM 频带 FCC: 2.412~2.462 GHz (11 channels) CE/ETSI: 2.412~2.472 GHz (13 channels) 发射功率 IEEE 802.11b: 27dBm@1~11Mbps IEEE 802.11g: 22 dBm@54Mbps; 23dBm@48Mbps; 25dBm@36Mbps; 26dBm@6~24Mbps 传输速率 IEEE 802.11b: 1/ 2/ 5.5/ 11Mbps IEEE 802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps 通信接口 Auto MDI/MDI-X Ethernet 10/100Base-TX: RJ-45 灵敏度 IEEE 802.11b: -97dBm @ 1Mbps; -89dBm @ 11Mbps, PER < 8% IEEE 802.11g: -92dBm @ 6Mbps; -74dBm @ 54Mbps, PER < 10% 天线类型 内置4dBi定向嵌入式天线 安全系统 64-bit/128-bit/152-bit WEP 加密;   Wi-Fi 访问保护  (WPA)/ WPA2 无线设置 运行模式– AP模式/ 中继模式/ AP+WDS模式 发射功率可调，步进1dB 软件/固件 DHCP客户端 抑制的SSID 站点隔离 无线MAC地址过滤器的访问控制（50） 多SSID与802.1Q VLAN标记（最多4个的SSID） 基于Web的配置，可通过流行的浏览器（微软IE浏览器，网景...） 窗口“定位器”计划，以帮助找到DHCP客户端模式的IP 固件升级和配置备份通过网络或web 通过Web或按复位按钮来恢复出厂默认值 VPN透传(PPTP, L2TP, IPSEC) 系统日志 SNMP的v1/v2c MIB支持：MIB I, MIB II (RFC-1213) and Private MIB 支持QoS（WMM） 支持时间设定 使用环境 工作温度: 0 ~ +50°C 电源 DC12 Volt ± 5%; 2A(Max.) or DC 48 Volt ± 5%; 0.4A (Max.)AC adapter AC 100V ~ 240V 监管部门标准l FCC Part 15; ETSI 300/328/CE 操作系统支持 Windows 2000/XP/Vista Home BASIC 保修 一年质保

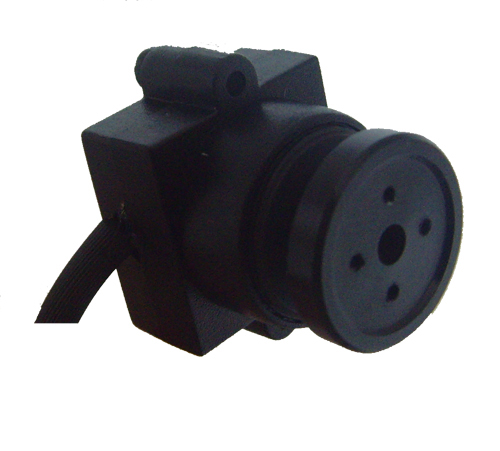

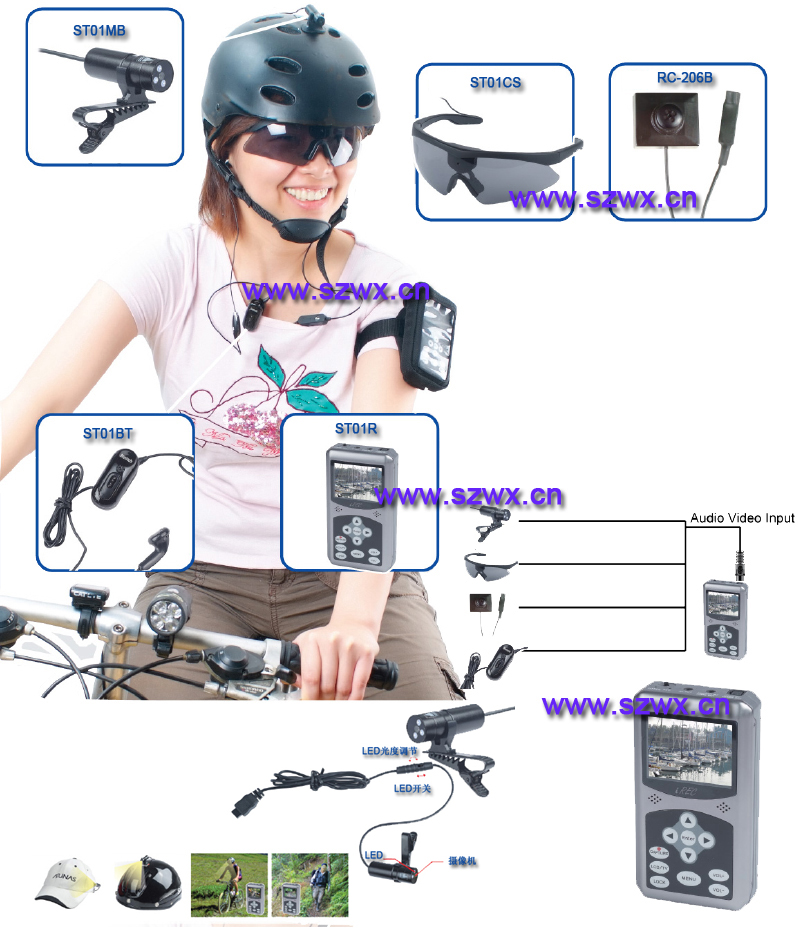

图中的摄像头均可与便携式录像设备（ST01R）连接，无需外部供电，ST01R可直接给摄像头供电，是整体更加整洁方便，尤其适用于执法机构的隐蔽式调查、极限运动等。 这款装置便携式AV摄录机也可单独用作支架，提供MPEG-4格式（640×380）数码摄像，快照图片分辨率高达640×480。 专业设备，供以下用途：警察办案/侦察/摄影师/运动爱好者/有序训练/彩弹球运动/自行车运动/机器操作等等。 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 ST01R专业便携式数码录像机介绍： l 2” TF-LED显示屏 l 音频/视频输出 l 存储装置：各种容量外插式SD卡 l 视频回放：NTSC 30帧/秒，PAL 25帧/秒。 l 文件存储格式为：ASF文件格式，分辨率：640×380 l 照片显示：JPEG格式 640×480象素 l AV输入：4针连接器（摄像头直流供电） l AV输出：AV输出×1（耳机插孔3.5mm） l 视频制式：NTSC/PAL l 状态显示：2个LED指示灯（一个开启指示灯，一个摄像指示灯） l 电源：内置：可充式锂离子电池（12V，800H/mA），外置：5V 直流电源适配器 l 电池工作时间：1.5-2小时（±10％） l 功耗：300mA（±5％） l 尺寸：140mm（长）×75mm（宽）×27mm（高） l 重量：190克 l 工作温度：-10℃～55℃ l 压缩比：30度/10米（38KHz载体/3.3V） 容量与影像数量 SD卡容量 摄像时长 照片数量 1GB 165分钟（±10％） 23,200张（±10％） 2GB 335分钟（±10％） 46,200张（±10％） 专业微型弹筒式彩色移动摄像头 l 微型弹筒式设计 l 1/6” DSC CCDI传感器 l 内置高灵敏迷你麦克风 l 最低照度0.5Lux l 尺寸：10mm×27mm l 广角微型镜头2.8mm l 自动对焦：取景距离4cm-无限远 l 配有迷你支架

 ST－601经济型微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。该系统传输距离远、稳定性高，频率调整数码显示，独特的锁相设计，适合野外及恶劣环境使用。该系统具有多个频段可选：L波段（1.0-1.7GHz）、Ku波段（10.7-15GHz），在国内具有领先地位，具有较强的抗干扰性，图像传输完全实时且非常清楚稳定，传输距离可以达5―10公里，配合中继不怕遮挡。该系统技术成熟性价比高。 深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 特别说明： 这款产品从频段上划分为：L波段、Ku波段 从距离上划分为：5公里、10公里 产品选型：ST－601L、ST－601 Ku 每个型号距离有所不同，客户在选型定购的时候注意备注 L波段（1.0～1.8GHz）、Ku波段（10.7-15GHz）   主要应用范围： 1.交通监控及用作电子警察      7.重要仓库，码头的无线监控 2.110报警指挥中心对城市重要现场的监控 8. 油田及矿山的重要现场的无线监控 3.公安通讯指挥车的重要现场的监控    9.森林防火监控 4.武警和消防武警的作战指挥中心   10.小区的无线监控 5.邮政储蓄监控和现代化指挥管理 11.银行监控联网 6收费站无线监控系统  12.海岸线无线监控     等等...... ST-601便携式微波图像发射机 (工业级）  输入阻抗：75欧  工作频率：1.0～～1.6GHz（连续可调直观显示） 输入电平：-65～-35dBm 发射功率：1.5W  噪声门限：6dB典型值 输入阻抗：50欧 视频制式：PAL/NTSC 视频输入：1V峰－峰 视频输出：1V峰峰值 工作电压：12VDC或220VAC/50Hz 频率响应:+1~2dB(10KHz～5MHz）  工作电流:500~1000mA/12VDC 工作电压：AC150V～AC270V  调制方式：FM  功耗：15W  调制指标：DG≤5%，DP≤5°  LNB电源：18V/360mA  调制带宽：18-25MHz 外形尺寸：19英寸1U标准机箱  视频制式：PAL  重量：3.2Kg  环境温度：-30℃ ～ +55℃  选配电缆建议  输出接口：SMA接口 外形尺寸：143mm*56mm*45mm 视频电缆:建议75W-7同轴电缆  设备重量：0.7kg 发射电缆:选用WRG50-3半钢性电缆  微波接收机  保修 输入频率：950～2020MHz 1年免费维修,祥情请参照保修条例

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950

深圳腾远智拓电子有限公司, 网址：www.szwx.cn/ 联系人:沈芳,13590311763,QQ:228316950 ST24-08G支持802.11b/g工作模式，属于电信级室外无线网桥。支持WLAN符合IEEE802.11b/g标准获得IP68认证，四种运行模式: AP ,Wireless Client ,Repeater and Wireless Bridge，支持 64/128/152-bit WEP加密和 WPA安全机制，对AP, Repecter and Wireless Bridge运行模式提供 “RSSI” 显示 ,方便用户管理，Power over Ethernet 设计符合 IEEE802.3af 安全规范      输出功率：0~800mw  内置天线：15dB平板天线（也可外置天线） 支持POE供电 内置防雷模块和抗干扰电路 SDRAM  内存  32M Byte FLASH   闪存  8M Byte  频率范围  2.412~2.485GHz 输出功率  800mw   标准协议  IEEE802.11b    IEEE 802.11g 调制方式  Direct Sequence Spread Spectrum (DSSS)  OFDM 工作信道  美洲：2.412～2.462GHz 11信道   欧洲和中国：2.412～2.472GHz  13信道 速率带宽  IEEE802.11b 1/2/5.5/11 Mbps     IEEE802.11g 54/48/36/24/18/12/6Mbps  Super G:108Mbps 接口类型  RJ45 以太网路接口 天线接口类型  N型公头、内置天线设备为15dBi天线 接收灵敏度  6Mbps: -88dBm  9Mbps: -87dBm  12Mbps: -86dBm    18Mbps: -84dBm  24Mbps:-81dBm   36Mbps:-76dBm    48Mbps: -72dBm  54Mbps: -68dBm 108Mbps: -64dBm 系统安全  支持数据加密传输  WEB 152位/128位/64位加密 工作模式  AP模式，点对点、点对多点桥接模式，客户端模式，中继模式 工作温度  -40ºC ~ 70ºC 规格尺寸 230*193*54 设备重量 900g(含包装2200g) 操作系统  Windows 2000/XP  电源适配器  AC 100V~240V;DC 48Volt ±5%;1.37A(Max.)  产品保修期   一年

产品简介： ST30TWG指令收发系统是我公司自主开发的一款无线数传系统。它具有空中速率高、发射延迟小、信道、波特率现场可调节的特点。此系统能够成功的应用在各种控制、监控领域。其更能够支持各种形式的二次开发，从而提供更加灵活的应用。我们还可以为您将该系统集成到各种控制、监控系统中。该系统对用户提供透明的串口数据通道，用户只要向使用普通的串口设备一样连接和使用该设备就可以。其使用相当方便，可以配合用户的系统实现远距离无限控制和其他类型的应用。系统配置灵活，在现场就可以通过板载的拨码开关实现各种对系统参数的设置，从而极大地方便了用户的调试。针对用户各种不同的控制系统我们可以提供完善的技术支持和项目开发支持，对于用户提出的问题我们能够做出最快速的解答并能很快提出解决方案。 ST30TWG/ST419TWG系统在很多行业已经被广泛使用，并得到拥护的一致好评，如：交通监控及收费站管理、银行和邮政储蓄监控联网、110报警指挥中心及消防指挥中心、现代化指挥管理、油田、矿山、林场的重要现场远程监控及其他领域的低比特流无线数据通信。 产品应用方式： ST30TWG/ST419TWG远程指令控制系统可与主控键盘、一体化高速球形摄像机配合使用，构成无线球机控制系统。键盘和ST30TWG指令接收机之间通过RS485进行通讯，ST30TWG负责将键盘传递过来的控制命令通过无线通道传递到ST419TWG指令接收机。ST419TWG指令接收机又通过RS485通讯链路将控制命令传递到一体化高速球形摄像机从而完成了对一体化高速球形摄像机的无线控制。 系统连接示意图： 指令发射机技术参数 空中通信数据速率 600bps ~ 19200bps 接口通讯速率 1200bps~38400bps 通讯接口 同时提供RS485或RS232（默认485） 最大发送延时 1000/960*63=65.6ms（ 9600接口波特率时） 发送延迟计算 发送字节数+2 （9600接口波特率） 频率稳定度 +/- 5PPM 天线阻抗 50Ω 射频功率 5W 电源电压 12V DC / 1.5A 环境温度 -40 ℃~ 50 ℃ 相对湿度 30% ~ 93% 体积 310mm×210mm×130mm（宽×深×高） 指令接收机技术参数 空中通信数据速率 600bps ~ 19200bps 接收灵敏度为 -103dbm（9600bps波特率） 接口通讯速率 1200bps~38400 频率稳定度 +/- 5PPM 天线阻抗 50Ω 接收延迟 9600空中速率时
