木兰 隧道人员进出考勤定位系统 隧道安全监控系统 （隧道、城市地铁、金属矿山人员定位系统）第一章 概述1.1系统背景 随着国家经济的迅速发展，我国的隧道建设更是日新月异。由于城市地铁、铁路隧道和高速公路隧道改善了路线技术指标、缩短了路程和行车时间，提高了运营效益，因此国家在不断加大隧道的建设力度；然而隧道建设的造价高、运营管理相对复杂，所以各地对隧道的建设都十分重视，不敢掉以轻心。 目前的远程信息管理系统往往只是对行政和技术文件的管理，而无法实时地获取施工信息，更不能对施工现场和施工人员的信息有一个全面、及时、准确的掌握，从而导致很多事故的发生。为此各级政府高度重视工程建设安全生产问题，并采取一系列措施不断加强安全生产工作。如何改变目前隧道施工过程安全监管落后的管理模式，实现管理的现代化、信息化、智能化，成为管理者研究的重要课题。 因此，能够实现灾害预防、事故救助、信息化管理等先进的管理手段将是隧道安全建设的必然选择。苏州木兰电子科技有限公司针对以上情况提出了“隧道人员考勤定位系统的解决方案”，为隧道的安全建设提供了崭新的安全管理理念和强有力的保证。 1.2 系统简介 隧道人员考勤定位系统是集隧道视频监控系统、施工人员考勤、区域定位、安全预警、灾后急救、日常管理等功能于一体，也是国内技术领先、运行稳定、设计专业化的隧道施工现场监测系统。使管理人员能够随时掌握施工现场人员、设备的分布状况和每个人员和设备的运动轨迹，便于进行更加合理的调度管理以及安全监控管理。当事故发生时，救援人员可根据该系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。这一科技成果的实现，促使隧道建设的安全生产和日常管理再上新台阶。 该隧道人员考勤定位系统既可以单纯的实现考勤或定位也可以同时实现考勤和定位两种功能。而且该系统软件我们设计了安装版和网络版两种，既可以进行现场监控也可以实现远程监控，极大的满足了不同用户的不同需求。 第二章 系统设计2.1 系统构成 隧道人员安全管理系统总共由五部分组成，分别是：视频监控系统、考勤定位系统、LED显示系统、无卡报警系统、管理系统。 图1 隧道人员考勤定位框架图 图2 隧道视频安全监控无线传输拓扑图 2.2 工作原理 2.2.1 2.4G有源射频卡： 施工人员或工作人员随身携带，一般装在施工人员的皮带上或安全帽上。卡有双向和单向的：单向的只能发送自身的ID号，双向的不但可以给监控中心发信息，监控中心也可以给每个施工人员发信息，同时双向卡有一个按钮和指示灯，可以在遇到危险的情况下按下紧急按钮键，进行紧急呼救。一般项目如果是以考勤为主，建议使用单项卡；如果系统以考勤和定位为主，建议使用双向卡。例如：当隧道里面出现特殊情况时，施工人员只要按一下按钮，监控中心就会有报警声。当监控中心出现什么情况时，监控中心可以给每个人施工人员发信号，也可以群发，通过指示灯来提示。 2.2.2 2.45G远距离读卡器： 不管是在隧道的内外都需要安装放置读卡器。至少在一个系统中是需要2台的。如果是定位，则需要更多。具体要根据隧道的情况进行安装。一般的原则是每隔150米安装一个，也可以在拐弯和一些特殊需要监控的区域进行安装。本系统定位的原理是区域定位，根据每个读卡器的位置进行定位的，因此，定位的精度取决于阅读器的识别距离，阅读器的距离是可以通过软件进行调节的，因此在考虑定位精度的时候也要考虑读卡的距离和系统的整个成本，也就是说定位精度越高，读卡识别距离就近，成本就高。请注意!!!!! 2.2.3 RS232/485转换器： 该系统采用的是RS485传输方式，转换器的作用主要是把RS485信号转换为232信号，通过串口线与电脑相连。 2.2.4 无线网桥： 无线网桥用于隧道内人员定位信号的无线传输及隧道内视频监控系统的无线传输。 2.2.5 管理中心电脑主机： 安装在隧道口不远处的监控室里，电脑内装有考勤和定位软件，通过电脑对施工人员进行监控。它通过串口与终端连接。同时该电脑主机还控制LED屏的显示内容。 2.2.6 LED显示屏： 安装在隧道口附近，用于显示施工人员的信息，使管理先进化，透明化。显示的内容包括：标签号，姓名，时间，总人数（屏的大小1.28M*0.8M，屏也可以选择比较大的）。 2.2.7 无卡人员报警： 通过红外感应器、声光报警器、控制报警读卡器以及相关软件后台数据库等一系列部件的默契配合，可以实现无卡人员报警功能。这个系统，似乎有些神奇，各个部件就好比是人的各个器官一样，完全协调、默契的配合，做出完美的结果。 2.2.8 视频监控系统： 利用视频软件及相关驱动程序，驱使硬件摄像机、球机等设备发挥它无限的潜力，古代神话“千里眼”不再是传说。通过这个系统，我们可以随时窥探洞内的一切。 2.3 其他事项 （1）读卡器的个数和安装方式根据隧道现场的实际情况而定，由双方协商解决。 （2）软件功能：该系统软件的功能根据客户的要求进行开发，请客户在软件开发前与我公司软件开发人员进行沟通。 第三章 系统特点 3.1 卓越的性能 ★ 高度的识别可靠性：100%的前端识别率，施工人员只要正确佩戴2.4G有源射频卡（除非坏掉），就能被装在附近的读卡器读到。 ★ 识别距离远（0-50米）：在隧道里面可达到50M的稳定距离，在这个范围内的标签卡发出的信息都会被读到。 ★ 极高的防冲突性：每个检测点可最多同时识别50个施工人员的信息。 ★ 高度的识别稳定性（误码率小于十万分之一），真正达到无误码、无漏卡。 ★ 快速的识别速度：最快可达到200公里/小时的识别速度，即对动态的标签卡也能认识到。 ★ 双向报警功能：施工人员可以通过标签按钮来向监控中心呼叫；监控中心也可以向标签发信息。（双向卡的功能，单向卡没有这个功能） 3.2 应用方便、广泛 配合隧道现有网络状况，可提供基于光纤、以太网、通信电缆等多种隧道内-隧道外传输方式，适应性强，对现场环境要求不高，避免了由于传输方式单一造成的实施难题及瓶颈。 3.3 安全性、稳定性高 ★ 具有安全型的防爆、防尘、防水性能 ★ 高抗干扰性，对隧道干扰源、周围环境无特殊要求，环境适应性强 ★ 内部电路高度集成化，器件故障率最小化，运行可靠 ★ 采用有源识别卡，无电磁污染，免维护，使用安全 3.4 操作简单方便 ★ 软件全中文菜单，具有良好的操作界面 ★ 无线监测分站一体化结构设计，安装方便快捷 ★ 识别卡内置电池，超低功耗，无须外接矿灯电源，无须充电 ★ 双向卡可以更换电池 3.5 丰富的查询和报表功能 ★ 查询和报表输出、打印功能简单易操作 ★ 可对施工人员、部门以及干部的考勤信息进行查询 ★ 可对施工人员运动轨迹进行查询 ★ 可按要求输出各种信息报表（如：进入隧道时间报表、个人出勤日报表、施工人出勤月报表、部门出勤月报表等） ★ 可以在任何一台可以上网的电脑上远程查看隧道的实时情况，无须到现场。（网络版软件功能） ★ 可以随时知道目前洞内现在有多少人，这些人是谁，同时可以显示到LED显示屏上，具体显示的内容要根据显示屏的大小来定 第四章 系统功能4.1 考勤管理功能 ★ 通过读卡器能判断出施工人员是任何时刻的出入记录。 ★ 能对施工人员和干部以及部门信息进行添加，修改，查询。 ★ 员工考勤查询：可按部门及各种指定条件进行人员的出勤情况查询，如：编号、姓名、班次、工种、部门等查询条件；可以按任意条件自动排序； ★ 干部考勤查询：对当天所有干部的出勤情况进行查询显示； ★ 可以按照用户要求输出报表 4.2定位管理功能 ★ 可以对任一时间进行查询并显示某个区域人员及设备的身份、数量和分布情况。 ★ 查询一个或多个人员及设备现在的实际位置、活动轨迹。 ★ 记录有关人员及设备在任一地点的到/离时间和总工作时间等一系列信息，可以督促和落实重要巡查人员（如：安全检测人员）是否按时、到点的进行实地查看，或进行各项数据的检测和处理，从根本上尽量杜绝因人为因素而造成的相关事故。 4.3 设置报警功能 4.3.1外来人员报警功能 对于外来人员的或无卡施工人员独自进入隧道时系统会自动报警。但是和携带卡者一起进入时，系统不会出现报警。 4.3.2 区域报警功能 在特定区域设定报警功能，给标签卡设定权限。如：在隧道内进行爆破时，将爆破作业面设置为警戒区域，如果有非授权人员及设备进入警戒区域，系统自动报警，并显示进入警戒区域的人员及设备的身份，并及时采取相应措施，待爆破结束后解除报警设置。 4.4 查询统计 ★ 施工人员查询：可以自定义组合条件对施工人员当前区域、滞留时间及带班领导等进入隧道相关情况进行查询。 ★ 工人分布查询：对隧道各区域的施工人员分布情况进行查询，使管理人员可以方便的知道特定区域的工作人数。点击相应区域可获得相关人员详细信息。 ★ 未到达区域查询：用以督察和考核相关责任人跟班情况，查询特殊工种是否到达了其工作范围的所有区域。点击相关状态，可以得到到达人员和工作的明细记录。 ★ 施工人数统计：可以根据日期对进出隧道的施工人员数量进行统计。 ★ 区域人数统计：可以任意设置和管理相关施工区域，自动进行区域人数统计。 4.5灾后急救信息 一旦发生安全事故，控制主机立即能显示出事故地点的人员数量、人员信息，人员位置等信息，大大提高了抢险效率和救护效果 4.6 信息联网功能 通过建立WEB服务器，可以以浏览网页的方式实现信息共享，客户端无须另加任何软件.（要求监控室电脑能上网） 4.7其它功能 上述功能如果满足不了您的要求，我们可以为您量身定制功能。 第五章 系统软件功能 本系统软件有“安装版”和“网络版”两种版本，所谓安装版，即单机版，是局限于施工现场控制室内一台电脑使用的软件；所谓网络版，就是在任何有网络的地方，都能登录该软件界面，使用该软件的定位、考勤功能进行远程监控（前提：施工现场控制室的那台电脑必须是联网的）。 软件功能如下： 5.1 安装版软件 5.1.1登录功能 5.1.2实体示意图 5.1.3查询考勤数据 5.1.4 信息查询 5.1.5 员工管理 第六章 设备介绍6.1 远距离读卡器ML-M5000 额定工作电压 +9V到+12V DC 额定工作电流 MAX 500mA 并发识别能力 小于50张识别卡 工作频率 2.4GHz-2.45G 识别距离 2-80m（大于50米的要外置天线） 尺寸 155*148*35mm 重量 0.5千克 通讯接口 RS485 6.2 有源射频卡 型号 ML-T90 工作方式 单向 只读 发射频率 3次/1s 工作电流 发送时的工作电流：小于15mA；待机时的工作电流：小于2µA； 工作频率 2.4GHz-2.45GHz 最大输出功率 0dbm； 电池 内置CR2450钮扣型锂电池，电池寿命不大于5年 尺寸 60×35×12mm

工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 ※ 煤矿井下人员定位管理系统 ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 驾校考试系统 ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修； ※ 高附加值产品追踪； ※ 工厂生产线工序管理； ※ 仓储托盘等容器追踪和管理； ※ 海运、水运、公路和铁路中的集装箱运输。

ML-T60驾校考试卡，是构建于木兰完全自主知识产权的RFID 创新技术平台上的定位管理电子标签，该产品特别适合户外或者驾校考试场合使用。 ML-T60的领先技术、全工业性设计和出众特点使得其在车辆、物流、设备和人员追踪识别等领域具有综合的竞争优势，并为客户创造新的价值优势。 技术参数 1.电气特征 静态电流 小于2µA 工作电流 小于15mA 电池寿命 3-5年（使用寿命20年），可更换电池 2.微波链路特性 信号调制方式 GFSK 通讯速率 双向1024Kbit/s 工作频率 2.45GHz 最大输出功率 0dbm 位误码率 10-9 3.物理特征 外壳材料 高温改性ABS塑料 标签类型 只读型 外型 132×67×50mm 重量 50克 颜色 多种颜色 防护等级 IP34 防水 安装方式 螺丝安装 4.工作环境 1） 对现场各种干扰源无特殊要求 2） 工作温度：-30℃ ～ +65℃ 3） 工作湿度：小于85％ 4） 存储温度：-40℃ ～ +80℃ 5） 震动：10～2000Hz，15g 三个轴 6） 抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波 应用领域 ※ 驾校考试系统 ※ 家校通学生出入校平安短信系统； ※ 企事业单位人员出入自动考取系统； ※ 停车场车辆免伸手（Hand Free）出入控制； ※ 煤矿井下人员定位管理系统 ※ 机动车电子牌照自动识别系统； ※ 高速公路ETC电子收费系统； ※ 公交车进出站“标杆”自动管理系统； ※ 重要会议和活动的人员会议报道系统 ※ 城市宠物追踪和管理； ※ 野生动物追踪和管理； ※ 动物园管理； ※ 仓库物品出入管理； ※ 仓库电力设备巡检； ※ 燃气管线、变压设备智能检修；

工作原理 1.传感原理 广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件。国际电工委员会IEC的定义为“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。“物理量”经过“传感器”转换成可测量的模拟电信号后，还要进行复杂的后期加工处理，包括：滤波、放大、数字化、规范化、存储、转发等，最后进入后台处理系统。 苏州木兰电子将“有源主动式RFID技术“与“传感技术”相结合，诞生了具有划时代意义的全新产品 ---- “木兰传感标签”系列。这一系列产品的共同特点是在传统主动式有源标签的功能平台之上，增加各种“传感器”，实现“传感” 、“识别” 、“无线传输”等功能于一体，从而极大拓展了传统RFID技术的应用领域。 2.传感器类型 ML-T110 传感标签采用的温度传感器可以由用户指定，目前我们做的是用的DS18B20数字温度传感器作为测温元件。这种传感器具有电阻温度系数大，感应灵敏，电阻率高，元件尺寸小，电阻值随温度变化而变化基本呈线性关系，在测温范围内，物理、化学性能稳定，长期复现性好，测量精度高。如果用户有特殊的需求，可以自己指定传感器。 3. 测量范围以及精度 ML-T110测量温度范围为-40～+120度。测温精度为0.1℃。如果要求的温度范围更宽，则要特殊定制。 4.测温时间间隔 至少需要1.5S时间。 如果需要更快，则要特殊定制开发。 标签：发送4个字节(十六进进制)=IDH+IDL+CH+CL 卡号 温度 标签有两种工作方式： 方式1： 当温度小于85度时10分钟发一次数据 当温度在85与95之间时5分钟发一次数据 当温度大于95时1分钟发一次数据 方式2： 当温度小于85度时10秒发一次数据 当温度在85与95之间时5秒发一次数据 当温度大于95时1秒发一次数据 （一般产品出厂默认是方式2.要求方式1的用户请在订货前事先说明。） 5.工作原理 有源标识卡不断主动向外发出无线电信号，并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 应用领域 ※ 冷链物流 ※ 医疗系统、卫生防疫系统、疫苗生产物流企业、科研机构。 ※ 仓储物资管理 ※ 烟草原料库、食品原料库、战备物资仓库、无人值守仓库等。 ※ 电力故障检测

工作原理 有源标识卡不断主动向外发出无线电信号（1秒钟发送3次，该发送功率可以根据用户要求进行修改），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是唯一的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后读卡器通过TTL232/RS232/RS485/CAN总线/以太网/Wiegand-26/ Wiegand-34/USB/GPRS接口将信息发送给管理系统或其他监控系统。 应用领域 ※ 集装箱监督管理 ※ 海关、物流（烟草、食品、化妆品、奢侈品、军事物资等）陪送中心等机构对物品的监管。

技術參數 1.電氣特徵 靜態電流 小於2µA 工作電流 小於15mA 電池壽命 3-5年（使用壽命20年） 2.微波鏈路特性 信號調製方式 GFSK 通訊速率 雙向1024Kbit/s 工作頻率 2.45GHz 最大輸出功率 0dbm 位誤碼率 10-9 3.物理特徵 外殼材料 高溫改性 ABS 塑料 標籤類型 只讀型 外型 90×55×5.5mm 重量 25克 顏色 多種顏色 防護等級 IP34 安裝方式 懸掛、佩戴 4.工作環境 1） 對現場各種干擾源無特殊要求 2） 工作溫度：-30℃ ～ +65℃ 3） 工作濕度：小於 85 ％ 4） 存儲溫度： -40 ℃ ～ +80℃ 5） 震動：10 ～ 2000 Hz，15g三個軸 6） 抗電磁干擾：10V/m 0.1 ～ 1000MHz AM 調幅電磁波 產品特點 ※ 遠距離 : 識別的最遠距離是 80m（正常的距離是 0 ～50米，50～80米的距離要另外配置天線），識別距離可調。 ※ 防衝突性 : 先進的防碰撞技術，可同時識別 200 個 / 秒以上標識。 ※ 高速度 : 最高識別速度可達 200 公里 / 小時。 ※ 安全性 : 加密算法與認證，確保數據安全，防止鏈路竊聽與數據破解。 ※ 方向性 : 可實現有方向性和無方向性的識別。 ※ 高可靠 : -40 ℃ -85 ℃，防衝擊。 ※ 成本性 : 全部採用 0.18uM 的芯片，成本更低。 ※ 功耗性 : 超低功耗，更健康、更安全。 ※ 傳輸性 : 全球開放的 ISM 微波頻段，無須申請和付費。 ※ 高抗干擾性 : 對現場各種干擾源無特殊要求 應用領域 ※ 家校通學生出入校平安短信系統； ※ 企事業單位人員出入自動考取系統； ※ 停車場車輛免伸手（Hand Free）出入控制； ※ 煤礦井下人員定位管理系統 ※ 隧道安全管理系統 ※ 駕校考試系統； ※ 機動車電子牌照自動識別系統； ※ 高速公路ETC電子收費系統； ※ 公交車進出站“標杆”自動管理系統； ※ 重要會議和活動的人員會議報導系統 ※ 城市寵物追踪和管理； ※ 野生動物追踪和管理； ※ 動物園管理； ※ 倉庫物品出入管理； ※ 倉庫電力設備巡檢； ※ 燃氣管線、變壓設備智能檢修； ※ 高附加值產品追踪； ※ 工廠生產線工序管理； ※ 倉儲托盤等容器追踪和管理； ※ 海運、水運、公路和鐵路中的集裝箱運輸。

自动道闸 技术参数 * 机箱类型：外观可选 * 长　　度：0 ～ 6米 * 升降时间：1.5 ～ 6秒可选 * 工作原理：皮带轮传动 * 通讯协议：RS485接口或地感检测保护装置 * 箱体尺寸：340×290×1030mm * 使用环境温度：-35度 - +80度 * 工作相对湿度：< 95% * 工作电源：AC220V/150W 电机功率：300W * 机身净重：65kg * 适用温度：-30℃ ～ +85℃ 主要功能 * 手动按钮可作 “升闸”、“降闸”及“停止” 操作 * 无线遥控可作 “升闸”、“降闸”及“停止” 操作 * 停电自动解锁、停电后可用摇把手动抬杆 * 具有便于维护与调试的“自栓模式” * 可选配车辆传感器，使具有“车过自动落闸”“防砸车”或“冲闸自动抬杆”功能。 * 可选配路闸及通道两对红绿灯 * 备丰富的底层控制及状态返回指令，使收费系统 * 电脑可对电闸作最完备的控制 * 可根据客户需要增加其它特殊功能 机械特点 * 外形美观大方，结构小巧，箱体采用不锈钢等，坚固防水 * 采用电动机的减速机构、传动机构来实现闸杆的升降 * 采用具备软件陷井与硬件看门狗的单片机控制，永不死机 * 采用精密的全自动平衡机构使任意位置静态力距为零，从而最大限度的减小驱动功率和延长机体寿命 * 箱体采用先进的防水结构及抗老化的室外型喷塑处理，坚固耐用，不退色 * 配上地感检测保护装置，以及先进的压力电波检测技术，可有效防止砸车现象发生 * 闸杆升降平缓、可靠、升降时间

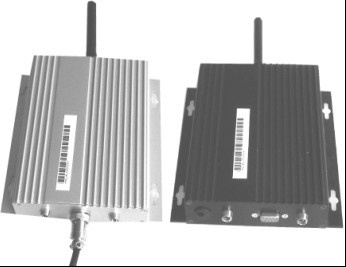

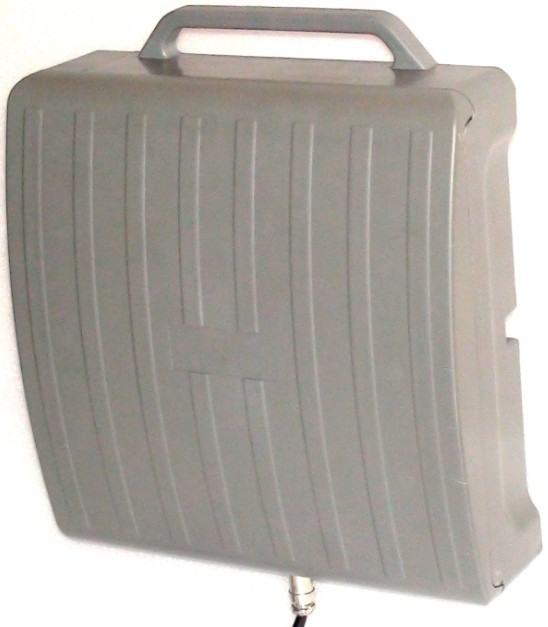

ML-M2000全向读写器是为工业环境而设计的防干扰防雷的安全型结构，外壳是铝制材料，颜色一般为灰白（可调），读卡器重量为0.42千克，尺寸为158*146*35mm。安装方式，采用将读卡器平放或者挂在墙上及其它标杆上。主要性能参数※ ML-M2000读写器是专用于RFID的识别和编程※ 采用DC9V～12V/1000mA的供电可以同时识别200张卡;※ 识别的最远距离是80m（正常的距离是0～50米，50～80米的距离要另外配置天线）；※ 识别方向为全向/定向（由

ML-M4000P手持式PDA读写器是一款携带方便、操作简单的抗干扰防碰撞的手持读写器。PDA 硬件配置表规格 说明操作系统 Wince 4.2 Wince 5.0系统速度 ARM9 206MHz，最高可到533MHz尺寸大小 长*宽*高 112*69*21（mm）自定义键 提供7 个用户可以自定义的按键无线网卡 内置802.11b无线网卡GPRS 内置GPRS模块，可上网、发短信摄像头 内置200W像素CMOS摄像头RFID

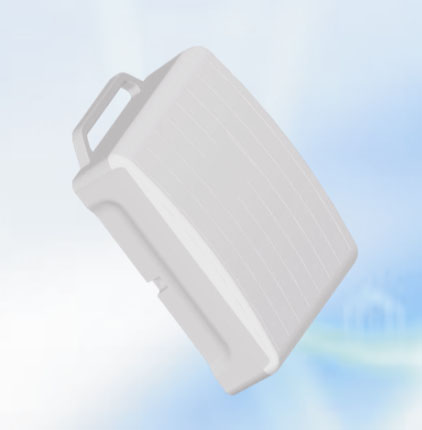

ML-M5000（双读头）矿用读写器为自动识别系统的发展提供了新的手段。ML-M5000是专门为煤矿井下运用而量身制作的一款设备，拥有自主技术专利的优越的双读头设计，确保了快、多、准的数据处理。针对煤矿井下环境而设计，抗干扰、抗粉尘，完全适应潮湿环境下远距离、大流量、高速度的可靠识别。优秀的防爆功能，满足恶劣环境下正常运行。该读写器由9～12V的直流供电，防冲突抗干扰，信号传输能力强，使用寿命长达15年，能够满足恶劣的工业环境。该产品特别适合易燃易爆场合厂区人员监控或者矿井下人员定位管理系统
