产品展示列表
SD6330型PT式避雷器在线监测系统 (V1.0)1 概述SD6330型PT式避雷器在线监测系统（以下简称“SD6330系统”），是我公司为满足国网公司“两网”建设需求，为智慧变电站系统建设中金属氧化物避雷器（下称“MOA”）的智能化工作研制的设备。系统由避雷器智能监测终端（DSU） 、电压采样单元、电流采样单元和在线监测装置（传感器）组成，实现避雷器的在线监测功能。其中传感器供电采用无源方式。为避雷器运行提供了实时、可靠的状态参数。系统可实时监测输电线路避雷器在持续运行电压下的全电流、阻性电流、全电流的3，5，7次谐波、以及避雷器动作电流和对应时间。后台系统软件具备数据采集、查询、超值报警和数据导出等功能，并可通过客户端在局域网内远程访问服务器，浏览，查询数据。 SD6330系统适用于10kV~750kV变电站的避雷器监测智能化改造。2 规范性引用文件本系统设备设计、制造、试验、包装、运输、安装遵照如下规范与标准：DL/T1432.1-2015变电设备在线监测装置检验规范 第1部分通用检验规范DL/T1432.3-2016变电设备在线监测装置检验规范 第3部分电容型设备及金属氧化物避雷器绝缘在线监测装置Q/GDW1537-2015金属氧化物避雷器绝缘在线监测装置技术规范JB/T 10492—2011金属氧化物避雷器用监测装置3 功能及性能参数3.1工作原理SD6330系统由智能监测终端（DSU）管理电压采样单元和电流采样单元。DSU通过RS485/LoRa通信方式，向电压采集单元和电流采集单元进行同步电压、电流的采集，并计算出避雷器泄漏电流全电流，阻性电流，阻容比，夹角，母线电压，频率，3次、5次、7次、9次谐波等。当数据采集单元发现某避雷器全电流超过报警值（默认3mA）时，数据采集单元报警指示灯亮，并输出报警信号，通知值班人员及时处理。3.2特点和功能① 具有断电不丢失数据及自诊断功能，自动上送故障报警；② 具备监测周期调节功能，可以通过现场或远程方式进行设定；③ 具备监视所辖设备运行状态的能力；④ 具备越限报警功能，包括：全电流、阻性电流越限告警及动作次数报警；⑤ 数据上送传输协议采用Modbus-RTU通信报文规范；⑥ 支持终端对上通信的相关配置；⑦ 支持各所辖传感器参数的配置及管理，如地址配置、模型文件的新增/删除等；⑧ 支持通过硬接点开出方式接入公共测控装置，上传终端故障告警、异常告警信息。
1 概述SD6320型无线物联网避雷器在线监测系统（以下简称“SD6320系统”），是我公司为满足国网公司“两网”建设需求，为智慧变电系统建设中金属氧化物避雷器（下称“MOA”）的智能化工作研制的设备。系统由无线避雷器在线监测装置（传感器），无线数据管理集中器（DSU）组成。其中传感器供电采用无源方式，应用LoRa扩频等无线通信技术将数据传出。为避雷器运行提供了实时、可靠的状态参数。系统可实时监测变电站避雷器在持续运行电压下的全电流、阻性电流、全电流的3，5，7次谐波、以及避雷器动作电流和对应时间。后台系统软件具备数据采集、查询、超值报警和数据导出等功能，并可通过客户端在局域网内远程访问服务器，浏览，查询数据。 SD6320系统适用于35kV~750kV变电站的避雷器监测智能化改造。

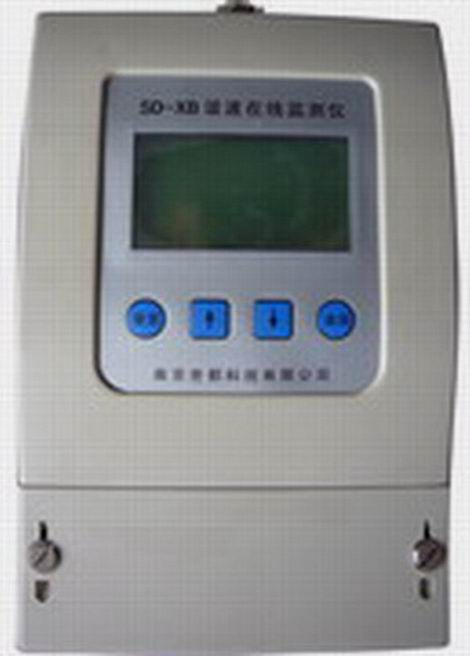

SD-XB型三相谐波在线监测仪
主要用途：
对变电站母线或低压电网的频率、谐波、电压、电流、功率因素、正负序电压、正负序电流、不平衡度、无功、有功、有功电度、无功电度等电量进行全天候的监测，为全面掌握电网质量、电网改造和电网谐波治理提供依据。
适用场合
1、6—500 kV/50Hz 高电压电网的二次回路AC100V/50Hz。
2、0.4 kV/50Hz 低压电网。(选用SD-XB-220型)
功能特点：
仪表监测并实时显示如下电能参数
1. 三相电压、电流和电网频率、功率因数。
2. 三相 3-31 次谐波电压、谐波电流含有率。
3. 三相电压、电流谐波总畸变率。
4. 三相电压、电流不平衡度（ξ）
5. 正序电压、负序电压、正序电流、负序电流和零序电流。
6. 三相有功功率，无功功率，有功电度、无功电度。
7. 运行时间
保护措施
1. 过压、过流保护和雷击防护。
2. 失电保护、一年内数据不丢失。
统计数据：
1、电压质量数据包括
1.1 运行总时间、合格时间、合格率。
1.2 超上限时间、超上限率、超下限时间、超下限率。
1.3 最大电压值、最小电压值及其出现的时间。
2、谐波监测数据包括。
2.1 总谐波电压含量及畸变率、3-31 次谐波电压分量及含有率。
2.2 总谐波电流含量及畸变率、 3-31 次谐波电流分量及含有率。
2.3 谐波电压畸变合格时及合格率、畸变最大值及其出现的时间。
2.4 谐波电流畸变合格时及合格率、畸变最大值及其出现的时间。
测量精度
1. 电压测量： 0.5 级。
2. 频率偏差不大于：0.01Hz
3. 时钟误差：每天≤± 1s ，每年≤± 5min
4. 最大功耗：＜ 5VA
5. 电网谐波测量精度： B 级
数据采集与管理
1. 具有 RS232 、 RS485 标准通讯端口，可用 PC 机现场采集。
2. 上位机基于 WINDOWS 操作平台，各种采集的数据都能自动生成各种报表、曲线、棒图。
3. 报表可根据需要转换为 WORD 或 EXCEL 格式打印。各种报表、曲线和棒图均可通过 EMAIL 对外发送。
SQN-II型遥控式高压电子驱鸟器
产品描述
SQN-II型遥控式高压电子驱鸟器为GYDZ-I型驱鸟器的更新换代产品。产品专利号：200920105050.0。仪器采用单晶硅太阳能电池为电源，采用进口超大容量高效免维护电容器做储能元件，使电池寿命延长一倍，性能更加稳定。当驱鸟器上有鸟落上或临近时，发出高压电子脉冲电压电击驱赶鸟类，其产生的20KV高压脉冲电压微电流对鸟不致伤害。由于是高压设备，为了保证工作人员在对安装驱鸟器的设备检修时的安全，我们又加装了遥控开关，在检修工作开始前可将驱鸟器电源关闭。
鸟类引起输电线路故障的原因
★鸟的粪便引起
鸟排在绝缘子串上的粪便污秽是一种导电混合体,排在绝缘子串上方的稀粪直接沿瓷裙表面下滑,当稀粪便短路4片以上绝缘子串时,即引起单向接地事故.附着在绝缘子串上的粪便污秽形成的电膜在空气的湿度过高和雨雪天气造成污闪事故。
★鸟巢引起
鸟为了筑巢的安全在输电杆塔顶筑巢而频繁的光顾塔杆,筑巢的材料主要是树枝、植物茎杆,甚至有遗留在杆塔附近的金属丝,当在一定的气候条件下,如阴雨天气、大风,引起受潮的树枝或大风吹落的金属丝接触电线造成接地短路。
★鸟类嘴里掀着的筑巢材料在线路上空或导线之间穿越飞行,可能造成接地和相间短路。
防止鸟害引起电网事故的对策
驱鸟,即对鸟类不致命的情况下对其肌体进行打击,多次的打击经历,使其自然放弃原先的环境而另觅新址,从而打破了鸟类存在的强烈的领域性和恋巢行为,利用鸟类的自我保护行为使鸟远离电力设施。
我们深入研究鸟类的生活习性、鸟害事故起因、结合高压专业知识和仿生学原理,及高压电击对鸟类是否会致伤的多次实验,研制开发出SQN-II型高压电子驱鸟器。
工作原理
SQN-II型高压电子驱鸟器是采用单晶硅太阳能电池为电源,用大容量高效免维护电容器做储能元件,当驱鸟器上有鸟落上或临近时,发出高压电子脉冲电压电击驱赶鸟类,其产生的20KV高压脉冲电压微电流对鸟不致伤害。
优点
★单晶硅太阳能电池技术成熟、大容量高效免维护电容器充电次数大于40万次.运行环境为:温度-40~70摄氏度、湿度95%;运行可靠、维护工作量小、使用寿命长。
★全封闭模具压制,使装置内的高压线圈、电容等受气候条件影响小,保证可靠性。
★有蓄电池功能,符合环保要求,对鸟类无伤害,符合人类爱护野生动物的要求。

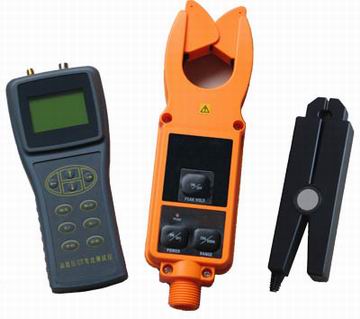

SD5100型高低压CT变比测试仪
SD5100型高低压电流互感器变比测试仪是针对高压计量用户的一种新型用电稽查设备。它可在不断电、不改线的情况下检测35KV及以下的计量装置用电流互感器的变比和极性，从而有效的防止高压计量用户采取更换高低压电流互感器或电流互感器铭牌以及改变二次线极性达到少记费的窃电行为。
功能特点
1． 可测量35KV及以下高低压电流互感器的变比、极性、相间对应性；
2． 可测量35KV及以下高低压线路的电流幅值；
3． 大容量锂离子高效能充电电池，连续工作10小时；
4． 长U形钳口，被测物宽度可达55mm
5． 伸缩绝缘杆，携带方便；
技术指标
1. 电流测量范围：
高压电流互感器0～600A；低压电流互感器0～5A；
2．变比测量范围：1-2000
3．准确度：
高压电流0.5%；低压电流0.5%；CT变比 1%
SD-6000系列避雷器在线监测远传系统
产品简介
SD-6000 系列避雷器在线监测远传系统 ( 以下简称“系统” ) 。是用于对变电站交流无间隙氧化物避雷器在线监测其电气性能的装置，该装置通过对避雷器的泄露电流进行实时不间断的监测来反映避雷器性能的好坏，值班人员可以在控制室内通过仪表观察直接了解各路避雷器的运行情况，解决了检测故障即时性差的缺陷，实现了数据远传的功能，不仅如此，系统还具有向供电部门控制中心的上位计算机提供远程通讯接口功能，使避雷器的运行参数进入供电部门的信息系统。因此，该系统为变电站的无人值守提供了有效的手段。也是供电部门创一流的一项基础工作。
系统功能
1．保留了原有的雷击计数器，现场指针式泄漏电流指示等功能。
2．由于采用光纤传输手段，实现了高电压完全绝缘隔离的信号传输。
3．控制室可直接通过自动监测报警仪观察每组避雷器的泄漏电流大小，并可向监控中心发送信号。
4．可以在自动监测报警仪上整定泄漏电流超标报警值，一旦漏电流异常变大，可即时报警。
5．可自动监测避雷器计数器的计数动作次数。
6．可对由于环境湿度大、避雷器表面泄漏而引起的电流增大进行智能化判别修正、将表面泄漏和内部泄漏区分出来。
主要技术指标
监测电流范围：0.20 ～ 0.90mA(峰值电流、35KV避雷器)
0.40 ～ 3.00mA(峰值电流、110KV避雷器)
检测精度：±0.05mA
工作环境适应性：带有微电流／电压转换及电压线性化处理光发送模块的漏电流.雷击
动作计数器(户外工作部分) -40℃ ~ +60℃
室内显示仪表部分： -10℃ ～ +50℃(AD-01)
数据传送距离： 0 ～ 1000M
抗雷击耐受电压： 1000V／CM×光纤长(CM)
报警值整定范围： 0 ～ 3.00mA
报警输出：泄漏电流超过整定值时，继电器闭合，接点容量5A／220VAC
LXQII型6～35kV系列压变中性点用消谐阻尼器
产品介绍
LXQII型6～35kV压变中性点用消谐阻尼器（简称L型消谐器），是安装在6～35千伏电压互感器（简称压变或P.T）一次绕组Y0结线中性点与地之间的一种非线性消谐阻尼器件。用于消除或阻尼变磁饱和引起的电磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；用于限制系统单相接地消失时，在压变一次绕组回路中产生的涌流，这种涌流会烧坏PT或使PT熔丝熔断；用于当系统发生单相接地后可较长时间保护PT或使PT免受损坏。
LXQII型消谐器的直流特性与传统的RXQ型消谐器相近，但结构设计迥异。L型消谐器体积小、重量轻、散热快、机械强度高、便于安装，无须外瓷套保护。它由经过一千多度高温烧结的多个非线性消谐阻尼元件并、串联组成，裸露的表面结构经过特殊处理，能经受日晒雨淋、寒冬酷暑。尽管没有外瓷套保护，仍可直接用于户外。LXQII型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。
主要性能参数
型 号 直流特性
kV/mA 非线性系数
ａ 热容量
250mA/10min 尺寸（mm）
长×宽×高 重量
（kg）
LXQII型
6~10KV 通用型 1.45~1.65/15 0.40~0.45 通过 120×50×260 1.6
弱绝缘型 1.38~1.45/15 0.40~0.45 通过 120×50×260 1.6
高原型 1.48~1.52/15 0.40~0.45 通过 120×50×260 1.6
超小型 1.45~1.65/15 0.40~0.45 通过 120×50×130 0.8
LXQII型
35KV 通用型 A 4.00~4.2/42 0.40~0.45 通过 120×50×260 1.6
B ≥2.80~2.85/50 0.30~0.40 通过 120×50×260 1.6
弱绝缘型 2.60~2.70/50 0.35~0.45 通过 120×50×260 1.6
高原型 1.90~2.10//15 0.35~0.45 通过 120×50×260 1.6
超小型 ≥2.80~2.85/50 0.30~0.40 通过 120×50×130 0.8
使用环境
1. 环境温度：-40℃~+40℃；
2. 频率：50Hz或60Hz；
3. 地震烈度8度以下地区。
JSH-5型避雷器漏电流及动作记录器
概述
JSH型避雷器在线监测器 (又称避雷器漏电流及动作记录器)，是高压交流电力系统中与氧化锌避雷器配套使用的仪器，该仪器串接在避雷器接地回路中。监测器中的毫安表用于监测运行电压下通过避雷器的漏电流（峰值），可以判断避雷器内部是否受潮，元件是否异常等情况；污秽表用于监测避雷器瓷套外部的污秽电流的大小（也就是污秽的大小）；动作计数器则记录避雷器的过电压动作次数。雨天或潮湿天气，瓷套外表的漏电流会同时进入监测仪毫安表内，使毫安表在瓷套漏电流大的时候，无法正确反映避雷器的内外部问题。因此我们在监测仪中增加了一块污秽表，在瓷套底部套上屏蔽环，把外部漏电流与避雷器漏电流同时分开，并将外绝缘污秽程度在污秽表上反映出来，使我们的JSH型监测器更完美。
使用环境
● 适用于户内或户外
● 环境温度为-400℃～+400℃
● 电网额定频率50或60HZ
● 安装处没有强烈振动
适用范围
监测器类型 JSH―A JSH―B JSH―C
电压等级 500 kV～330 kV 220 kV～110 kV 66 kV～35 kV
型号性能特点
型号 性能特点
1型 由监测避雷器泄漏电流的毫安表及记录受雷击次数的记数式计数器组成
3型 由监测避雷器泄漏电流的毫安表、记录受雷击次数的指针式计数器及红绿发光管警示装置组成
5型 在3型上增加用于监测避雷器外部泄漏电流的μS表
6型 在3/5型基础上带有微电流/电压转换及电压线性化处理发送模块具有数据上传功能
8型 记录避雷器受雷击次数(10-220kV)
