产品说明： CNS3-D-PRC防雷插座是根据E DIN VDE0675-6(A1)、(A2)部分及IEC61643-11要求而设计的第三级浪涌保护器。 CNS3-D-PRC属于D级多端口防雷插座，安装于LPZ2-3区，专为电子终端设备而特别设计、制造的精细电源保护产品，适合在同一时刻对PC、显示器和打印机等多种终端设备同时保护。 产品技术特征： n        Y型对称电路结构，铜条连接线，内置可恢复过载保护器 n        通过3C认证 n        3C权威认证，5年产品质保 n        应用领域：通信机房或信息网点 n        工作原理:压敏电阻与放电管组合技术。   产品详细技术参数： 型号 CNS 3-D-PRC 防雷器等级 D 最高持续工作电压    Uc 255V～ 安装位置            LPZ 2－3 额定负载电流 10 A 额定放电电流(8/20)   In 2.5 kA 最大放电电流(8/20)   Imax 7.0 kA In下的残压          Up L-N                     Up L/N-PE <1.0kV <1.5kV 开路测试电压        Uoc 4kV 响应时间           tA <25ns 工作温度范围        v －40℃到＋85℃   性能一览表 CNS 3-D-PRC防雷插座 使用优点 LED监视设备 持续检测压敏电阻工作状态 额定负载电流达到10A 能达到更高的负载电流 内置可恢复过载保护器 安全性更高，设备故障时自动断开 Y型电路 对于在相线、中线、地线的瞬态浪涌防护更安全 功能和应用领域 OBO CNS 3-D-PRC（D级防雷插座，安装于LPZ2-3区）为计算机、监视器和打印机等终端设备特别设计、制造的精密浪涌保护产品，可对所有插座连接的终端设备提供保护。 OBO CNS 3-D-PRC保护电路由气体放电管和压敏电阻组成，通过内置的温度保险丝进行持续的监控。当绿色的LED亮起，显示防雷插座处于良好状态，如果出现故障，红色的LED会亮起，绿色的LED灭掉，同时伴有一持续的声音信号，以提醒相关维护人员更换。 安装 OBO CNS 3-D-PRC的安装非常简单，只需将它的插头直接插入电路上的插座，然后我们就可以将设备的插头插入CNS 3-D-PRC的插座内即可。需要注意的是，必须确保防雷插座有良好的接地。 技术参数 CNS 3-D-PRC防雷插座 CNS 3-D-PRC 工作电压 UN 最大可持续工作电压 UC LPZ区 符合DIN VDE0675/6（11.89）A1,A2/IEC 61643-1 额定负载电流 IL 额定放电电流 In(8/20) 最大放电电流 Imax（8/20） 电压保护水平 UP L-N UP L/N-PE 响应时间 TA IEC线插座 连接线长度 230V（50-60HZ） 250V～ 2→3 D级 class III 10A 2.5KA 7KA ≤1.0KV ≤1.5KV ＜25 ns 符合DIN-IEC 320-1标准 2.0m 结构图 尺寸图

浪涌保护器原理,电涌保护器,河南浪涌保护器 1、在配置计算机系统时，您可能购买的一个标准元件将是浪涌保护器。浪涌保护器的大部分设计都能提供一个非常明显的功能——允许多个元件共用一个电源插座。因为计算机系统是由各种不同的元件组成的，所以浪涌保护器确实是一个非常有用的装置。 但是带有浪涌保护器的电源板的另一个功能——保护计算机中电子设备免受电源浪涌的损害——要重要得多。在本文中，我们将了解浪涌保护器（也称为浪涌抑制器），揭示其作用、适用情况和工作效果。此外，我们还将介绍它能提供何种水平的保护，为什么即使您使用了优质浪涌保护器，也可能得不到需要的所有保护。 2、浪涌基本知识 浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？ 电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。在美国，一般家庭和办公环境配线的标准电压是120伏。如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。 为了澄清这一问题，了解一些有关电压的知识会很有帮助。电压是一种表示电势能差额的度量单位。电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。因此，您可以将电压看作是电压力的度量单位。 我们稍后将了解到，有各种因素可以引起电压的短暂上升。 当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。 当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰。 如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。这种效果与向水管施加过大水压十分相似。如果水压过大，水管将会爆裂。如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。在下一部分中，我们将了解浪涌保护器如何防止此情况的发生。

电源防雷模块 1．产品用途 通流容量为20ka、40ka、60ka的防雷模块用于各种电源系统的防雷保护；通流容量为80ka、100ka、120ka的防雷模块用于重要场所的总电源防雷保护。该产品广泛适用于移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、证券等的电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱、以及其它各种重要且易遭受雷击的设备，使电源系统免受雷击过电压损坏。 2．命名规则 3．技术参数 4、安装示意图 5．产品特点 ●选用优质压敏电阻，性能稳定可靠。 ●通流容量大，ns级响应速度。 ●内置过热断路装置。 ●失效检测指示。 ●遥信报警接口。 ●适用于不同电网制式，保护更全面。 ●35mm 导轨安装，标准模块化设计。 ●维护简便，可插拔更换防雷模块。 6．使用说明 ⑴安装前必须切断电源，严禁带电操作。 ⑵连接线应采用不小于6 mm2的多股铜线，且要求短、粗、直。 ⑶建议在防雷模块前端串联熔断器或空开。 ⑷安装时请根据安装示意图所示连接，其中l为相线，n为零线，pe为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。 ⑸单片宽度为36的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。 ⑹安装完毕后将模块插到位，检查防雷模块是否正常工作。 ⑺防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。 ⑻非专业人员请勿拆卸。避雷针/电源防雷器/电源防雷模块/三合一视频防雷器/电源防雷插座/河南防雷/河南防雷产品/河南防雷公司/郑州防雷/郑州防雷产品/郑州防雷公司

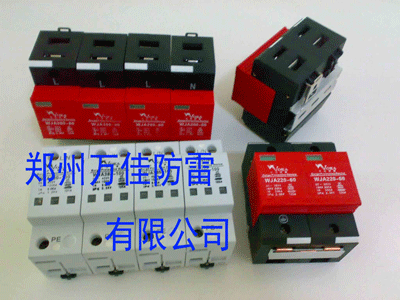

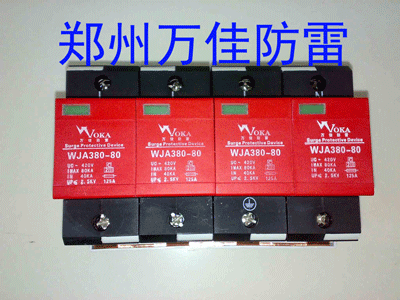

WJA系列电涌保护器适用于交流50/60Hz，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，作为雷击等电位连接，其设计依据符合GB18802.1、IEC61643-1外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块有绿色（正常）变成红色（故障）。电涌保护器模块可在线更换。主要适用于供电系统电源设备部分，分配电柜和其他重要场所总电源的保护：广泛应用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的主要电源的保护。依据不同的配电系统可选择多种组合方式。 1.1一级电源防护WJA380-80：（用于楼层或机房中心内部总配电处的一级电源防护）

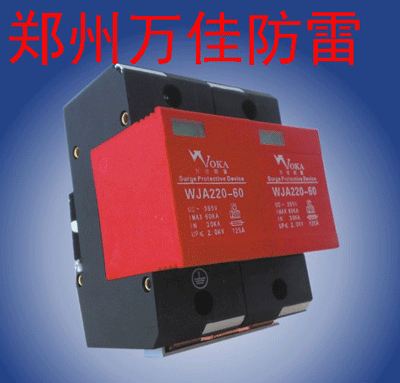

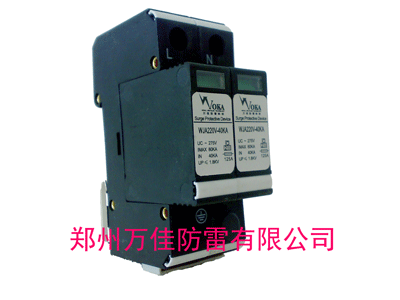

相关技术参数如下表： WJA220-60|WJA380-60 WJA220-40|WJA380-40 额定工作电压 220V 380V 220V 380V 最大持续工作电压 275V 420V 275V 420V 电压保护水平 ≤2.0 ≤1.2 ≤1.8 最大放电电流 60 40 标称放电电流 30 20 响应时间

电源系列： WJA系列电涌保护器适用于交流50/60Hz，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，作为雷击等电位连接，其设计依据符合GB18802.1、IEC61643-1外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块有绿色（正常）变成红色（故障）。电涌保护器模块可在线更换。主要适用于供电系统电源设备部分，分配电柜和其他重要场所总电源的保护：广泛应用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的主要电源的保护。依据不同的配电系统可选择多种组合方式。   1.1一级电源防护WJA380-80：（并联安装于楼层或机房中心内部总配电处的一级电源防护）

TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针         TOPIKE tu-pai-ke(矛头)提前放射离子式避雷针（E.S.E.)的原理，是由一个人造的离子产生器吸收向下前导的电场能量，产生高电压，电解避雷针四周围的离子造成离子束，在区域的规划高点上创造一个最有利的雷击点。（而下降前导有正极性或负极性，该放射离子式避雷针会随着下前导的极性，而产生正或负离子）                               TOPIKE tu-pai-ke(矛头）第二代新科技                 放电式避雷针的专利技术，是具有吸收雷云下前导四周围的电场强度的能量，经过该避雷针的增强器产生高压及火花放电使避雷针周围电离化。该高压火花放电会在雷击前的一段时间产生，将避雷针周围空气离子化提升向上前导的高度，造成被规划的及最有效的雷击点。当雷接触到避雷针时，放电电流会顺着接地导体直接传到接地极。TOPIKE tu-pai-ke(矛头）放电式避雷针的所有动作元件皆被密封在特殊工程塑料容器内并与雷电通路分开，以避免避雷针受雷击后被放电电流及电压所损坏。 型号 装置高度（米） △L 2 3 4 5 7 10 第一等级保护半径 ※ TOPIKE 1（矛头1号） 20 30 40 50 50 51 32 TOPIKE 2（矛头2号） 25 38 51 63 64 64 45 TOPIKE 3（矛头3号） 31 47 63 79 79 79 60 第二等级保护半径 ※ TOPIKE 1（矛头1号） 26 39 53 66 67 69 32 TOPIKE 2（矛头2号） 32 48 64 81 82 83 45 TOPIKE 3（矛头3号） 39 58 78 97 98 99 60 第三等级保护半径 ※ TOPIKE 1（矛头1号） 29 44 59 74 75 77 32 TOPIKE 2（矛头2号） 36 54 72 89 91 92 45 TOPIKE 3（矛头3号） 43 64 85 107 108 109 60 ※ 最佳装置高度为5米 保护半径的计算方式是依照法国国家标准 NF C17-102 h=装置高度（米） △L=△L（m)=V(m/μs）·△T（μs） V=速度(m/μs） △T=提前放射高压时间（μs） D=向上前导体的半径（米） LEVEL 1：D=20米 （最佳保护0.95≤E≤0.98） LEVEL 2：D=45米 （一般保护0.80≤E≤0.95） LEVEL 3：D=60米 （标准保护0≤E≤0.80） LEVEL 1+附加设备（极佳保护E≥0.98）

澳大利亚国际雷电保护公司（LPI）作为IES在全球领域的紧密合作伙伴，专业从事直击雷防护体系的研究。   “卫士－5”接闪器   “卫士－5”系统作为LPI公司目前所开发研制的新一代避雷针，在原有基础上作出如下改进：   用凸形顶端代替了尖形顶端。进一步减小电晕的影响。这个论断已经在美国新墨西哥州，玛哥达那山的南巴尔迪山峰上试验得到证实（请阅：“Measurement of Lightning Rod Responses to Nearly Strikes “by C.B.Moore,G.D.Aulich,and W.Rison/May2001）。   避雷针用四块独立的极板代替球形的极板，使得接闪端子的增强电场强度的能力更符合1：15（200KV：3MV）。   由于上述的改进及工艺的改良，卫士-5系统具有更加的性能（△T=50-62us）,符合UL-96，NFC17-102等一系列标准，价格也较低。   避雷针为非放射性物质结构   避雷针可承受电压：1/50微妙内250KV（250KV at 1/50uesc WAVESHAPE）.   避雷针由性质稳定的材料制成，在正常的大气中，不容易侵蚀。   避雷针不需要电池或电源提供运作动力，且无活动元件。   避雷针根据雷击放电电流在设定强度时上闪流对下行先导电流的截收容积计算出对建筑物的保护范围。   避雷针的工作特性为提前放电式（ESE），符合UL96安全认证及IEC1024-1，GB50057-94，99D562标准。并有ISO9002认证。   雷电专用下导体LPI-HVSC   “卫士-5”系统可以使用铜带，扁钢作下导体。但是，为了避免出现与一般防雷系统一样的情况的出现，在泻放雷电流时，“侧闪”会对附近的人员和设备造成危害。LPI建议在高密度人员聚居区，以及装有灵敏设备的地方，采用高压防护电缆作为下导体。   下导体由同轴双层导体构成，并由高压绝缘体材料分隔。   主导体为截面50mm2以上多股铜芯线并列排列，分布在18mm直径的圆周上。   下导体电感≤22nH/m   下导体电容≥1100PF/m   下导体电阻率0.5×10－3Ω/m   下导体承受电压≥200KV（1.2/50波形）   导流量：135kA（30kA以下的雷电流占50%，135kA的例子小于1%）   特征阻抗：4.5Ω   两层屏蔽、减小电磁感应影响。   下导体特征阻抗低、两层绝缘、防止侧向跳火。   下导体有不燃性材料组成。   下导体材质需耐防腐蚀。   下导体需符合ISO9002质量体系认证。   直接雷击计数器（LC-1500）   LC-1500直接雷击计数器具有灵敏度高，不需要电池及任何其他电源的特点。由于密封性良好（IP65），适用于户内和户外的环境使用。   雷暴预警器   1、 预警原理   --测量雷电场强度   --监测远、近雷云放电的电场变化   2、 由控制台、感应天线及报警喇叭组成   3、 10-15KM范围有雷云:第一次预警(黄灯)   4、 雷云进入8-10KM范围：第二次告警(声、光)   5、 雷云进入1-2KM紧急告警   6、 微程序控制器操纵   产品名称：“卫士－5”系列E.S.E避雷针 产品型号：CATI,CATII,CATIII 原产地：加拿大

OBO V25-B/3+NPE/FS 主要参数 残压(V ): <1500 基本参数 防雷产品类型：电源防雷器 连接方式：根据EN50052, 固定于35MM宽的导轨上 保护线数：无 响应时间：<25ns 其他功能：三相四线B级保护带N-PE隔离带遥信触点 电流：最大放电电流: 100kA 电压：最大工作电压: 385V 工作环境：-40 - +80℃

产品名称：提前放电避雷针ESE6000 产品型号：ESE6000 型号 提前放电时间△T ESE2500 25微秒 ESE4500 45微秒 ESE6000 60微秒   △T：根据法国国际NFC17-102规定的启动抢先时间，实际测试值大于规定值 不同型号及安装高度的“satelit+”避雷针对各类防雷建筑物的保护半径（RP） “satelit+”提前放电避雷针 H=高于被保护物的水平高度（m） 2 3 4 5 6 10 15 20 45 60 第一类防雷建筑物 ESE2500 20 29 39 49 50 51 53 55     ESE4500 28 42 57 70 71 72 73 75     ESE6000 35 52 69 86 87 88 89 90     第二类防雷建筑物 ESE2500 23 34 46 57 59 61 63 68 70   ESE4500 32 48 65 81 82 83 85 89 90   ESE6000 39 58 78 97 98 99 101 104 105   第三类防雷建筑物 ESE2500 26 39 52 65 66 69 72 79 84 85 ESE4500 36 54 72 89 91 92 95 101 104 105 ESE6000 43 64 85 107 108 109 111 116 119 120
