产品名称：千兆网络防雷器（24路）产品型号：WJX-RJ45/24-1000M产品品牌：万佳 WOKA 产品简介 功能：        本浪涌保护器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。特点：    采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。    采用进口器件，多级保护、残压低。    低电容设计、传输性能优异,响应速度快,插入损耗小。    通流量大、使用寿命长。安装接线方便，维护简单。 技术参数 应用说明适用于多路集中控制信号、计算机网络信号、集线器、网卡、网络交换机、Modem、传真、数据通讯等设备为一体的监控系统过电压精确防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；可热插拔、模块化设计、多级保护、通流容量大、限制电压低、响应时间快、插入损耗小、安装维护方便等优点。型号WJX-RJ45-1000M保护线对24*2对额定工作电压Un5V最大持续运行电压Uc6V最大放电电流Imax（8/20ms）1-20.3KA3-60.3KA4-57-8SE-PE10KA冲击限制电压Up（10/700/ms）1-2≤20V3-6≤20V4-5≤20V7-8≤20V绝缘电阻MΩ≥0.4 插入损耗dB≤0.5近端串扰dB≥60（PASS）带宽FG(0.3~250)M传输速率Vs1000 M响应时间Ta≤1ns外壳防护等级IP20外形尺寸1U’19’’ 安装使用及维护安装说明    1.将保护器接入系统前，先检查地网接地电阻，应符合规范要求。    2.将保护器接入被保护设备前端，必须连接可靠。    3.将保护器的接地线尽可能短地连接到机房或机柜的保护接地母线上。注意事项    1.保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。    2.若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。    3.用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。保护器的检查    1.用三用表“Ω×1”档测量对应输入对输出阻值约为0Ω，若阻过大和异常应更换保护器。    2.用三用表“Ω×10K”档测量线对外壳阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。

主要参数 残压(V ): <1500 基本参数 防雷产品类型：电源防雷器 连接方式：根据EN50052, 固定于35MM宽的导轨上 保护线数：2线 响应时间：<25ns 其他功能：单相二线B级保护防雷器 电流：最大放电电流: 100kA 电压：最大工作电压: 385V 工作环境：-40 - +80℃ V25-B防雷器功能介绍和详细参数 V25-B防雷器功能     OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（?>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。 V25-B防雷器应用     当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。 V25-B防雷器特殊配置     　AS 声光报警模块 附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。       FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。       AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。 V25-B防雷器的技术 型号 V25-B 正常工作电压 UN 230V~ 最大持续工作电压 UcAC UcDC 385 505 根据VDE 0675，Part 6标准下的分类级别 B 在5KA（8/20）冲击电流下的电压保护水平 Up <1.0KV 单模块最大通流量 Imax (8/20us) 60KA 根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值 峰值电流 ismax 电量 Q 特定能量 W/R   25KA 12.5AS 160 KJ/W 承受25Karpm短路电流的最大保险丝规格 160A gl 连接导线选择范围 2.5-35mm2 安装 按DIN EN50052标准要求，固定于35mm宽之金属导轨上 颜色 模块 底座 橙色 灰色   700g 材料 聚酰亚胺 体积(长*宽*高) 90mm*89mm*62mm   NPE 模块技术参数 额定反应直流电压 UagN 500V±20% 额定工作电压 Ur 250V~ 50/60HZ 在100V下的绝缘电阻 Riso >10 Gohm 依据IEC 529的雷电流测试（10/350） 最大通流量 is max 电量 Q 比能 W/R   25KA 12.5As 160 KJ/Ω 最大通流量 （8/20us） Is max 50KA 100%雷击浪涌反应电压（1.2/50）UAS 100 ≤1KV 保护水平 ≤1KV 反应时间 tA ≤100 ns 使用温度范围 -40℃-----+80℃   V25-B/3+NPE电源防雷器技术介绍 V25-B/3+NPE电源防雷器应用     V25-B/3+NPE防雷器为根据IEC61312、IEC61643、VDE0675标准设计，用于B类防雷保护的场合，该过电压保护器尤其适用于TT和IT电网场合。V25-B/3+NPE防雷器采用新型的设计，既做到符合DIN VDE0100 Part534/A1的标准要求，又使得该型号在TT和IT电网上的安装变得简单易行。V25-B/3+NPE防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。 V25-B/3+NPE电源防雷器功能          V25-B/3+NPE防雷器的相线与零线之间的限压采用三组氧化锌压敏电阻模块（德国OBO BETTERMANN公司原厂提供，型号为V25-B/0），使过电压箝位至非常低的幅值，与此同时，压敏电阻在极短的响应时间内释放出较大的放电电流。在零线和地线的保护上，该型号采用一个高能量的石墨电极间隙放电模块（德国OBO BETTERMANN公司原厂提供，型号为NPE）用来限制零线与地线之间的过电压，当由于电网发生故障电压导致内部防雷器模块迅速老化情况发生时，V25-B/3+NPE防雷器内部的防雷模块内置的动态及热感断路器会随即发生动作，使防雷模块安全地从主电路脱离开来，与此同时，显示视窗适时地从绿色转变为红色和同时提供多种方式的告警。值得自豪的是，由于V25-B/3+NPE防雷器采取了新型结构，使得防雷模块在由于市电或负载原因引起防雷器过载时，其前端保险丝（或空开）能够及时而安全动作，避免了其它类型之防雷箱因内部结构不合理而引发防雷器内部压敏电阻持续短路造成的严重后果     由于V25-B/3+NPE防雷器采取了新型结构，使得内部防雷模块在由于市电波动过大或市电故障原因引起防雷模块过载时，其前端保险丝（或空开）能够及时而安全动作.从而使防雷模块能够安全地从主电路上脱离开来，避免防雷器因持续开通而引起短路损坏。具体保护原理图示如下：     敏电阻模块，从而使防雷器能够适应波动范围较大的用电环境。又由于零线与地线之间采用了一个高能石墨电极（NPE），因而在正常非雷电状态下，即使电网出现故障，相线与零线的工作电压超过385V以上，由于相线与中线之间的阻抗较小，故障电流足以使前级32A空开跳开，从而使防雷器安全运行。     新结构的防雷器对地电位引起的反击同样起到作用，当电位因雷电入地后引起PE与N之间反击时，反击电流经过高能石墨电极（NPE）后，在PE与N之间导通，并经过远端中性点后形成回路，从而使反击电流不经相线，造电设备损坏。   安装规范 基本要求 1、安装位置：V25-B应安装于机房的低压主配电柜内，它并联于主断路器的出线侧。 2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.  3、导线截面的选择（依据VDE0100标准） 单位：mm2 配电电源线 ≤35 50 ≥70 连接电线 10 16 25 接地线 ≥16 25 ≥35 4、由于V25-B/3+NPE/FS的特点，建议在防雷器前串接一后备空开，建议空开的容量为32A，A类空开（如Siemens 5sx2332-5）. 5、FS的接线安装共有三个接线端口，其中1-2接线端为常闭触点，1-3为常闭触点，根据用户报警装置的不同，连接不同的接线端。 注意：不可将已保护的线路与未保护的线路或地线并行布线。 遥信报警连接示意图

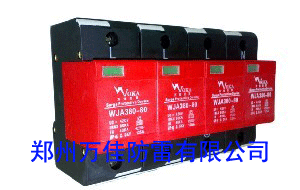

电源防雷模块 1．产品用途 通流容量为20ka、40ka、60ka的防雷模块用于各种电源系统的防雷保护；通流容量为80ka、100ka、120ka的防雷模块用于重要场所的总电源防雷保护。该产品广泛适用于移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、证券等的电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱、以及其它各种重要且易遭受雷击的设备，使电源系统免受雷击过电压损坏。 2．命名规则 3．技术参数 4、安装示意图 5．产品特点 ●选用优质压敏电阻，性能稳定可靠。 ●通流容量大，ns级响应速度。 ●内置过热断路装置。 ●失效检测指示。 ●遥信报警接口。 ●适用于不同电网制式，保护更全面。 ●35mm 导轨安装，标准模块化设计。 ●维护简便，可插拔更换防雷模块。 6．使用说明 ⑴安装前必须切断电源，严禁带电操作。 ⑵连接线应采用不小于6 mm2的多股铜线，且要求短、粗、直。 ⑶建议在防雷模块前端串联熔断器或空开。 ⑷安装时请根据安装示意图所示连接，其中l为相线，n为零线，pe为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。 ⑸单片宽度为36的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。 ⑹安装完毕后将模块插到位，检查防雷模块是否正常工作。 ⑺防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。 ⑻非专业人员请勿拆卸。避雷针/电源防雷器/电源防雷模块/三合一视频防雷器/电源防雷插座/河南防雷/河南防雷产品/河南防雷公司/郑州防雷/郑州防雷产品/郑州防雷公司
