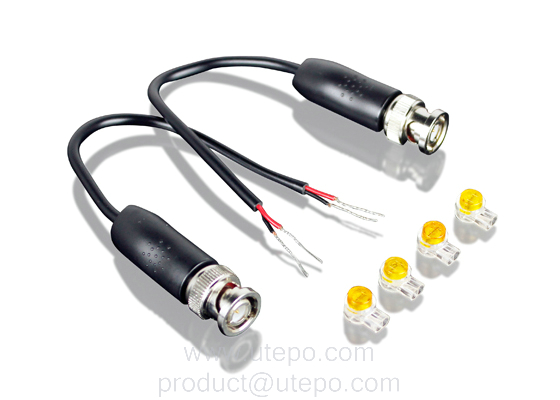

UTP101P-B1是一款防水型单路无源视频双绞线传输设备。该设备使用CAT5/5e/6双绞线电缆作为传输介质，能够实时传输1路彩色或单色PAL、NTSC、SECAM等制式的复合视频信号。 在实际工程中，UTP101P-B1既可做为发射器，也可做为接收器配对使用，另外也可与UTP1XXP和UTP1XXAT/R系列无源或有源视频双绞线接收器配对使用。具有传输距离远、传输效果好、抗干扰能力强等特点，可以在各种复杂干扰的环境里使用，并且也不会对外界产生电磁干扰。同时，CAT 5/5e/6双绞线中共有的4对线，每一对线都可以传输一路信号，可以将电话、RS485控制信号、音频、多路视频甚至低压电源共缆传输，非常经济环保。 与传统视音频传输方案相比，采用无源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普的UTP101P-B1采用优质延长同轴线缆、公制BNC同轴接口和防水接线端子设计，安装更方便，防水性能更强，稳定性更好，性价比优势更为明显，已广泛应用于安防监控下户外防水密集的系统环境。                     ● 防水性能：防水级别达到IP45,表现优异； ● 供电情况：无需额外供电，简化工程布线； ● 传输效果：即插即用，实时传输CCTV视频信号，视频清晰稳定； ● 传输距离：与无源传输器搭配传输300米，与有源传输器搭配最远传输1500米； ● 安全性能：出色干扰抑制，优越防雷、防静电； ● 外观设计：ABS工程塑料外壳，带延长线缆，便于户外防水密集型工程使用； ● 连接接口：公制BNC同轴接口，双绞线延长线。 无源 有源 型号 距离（m） 型号 距离（m） UTP101P-II 300 UTP101AR 600 UTP101P-B1 300 UTP101AR-B1 900 UTP101P-B2 300 UTP101AR-B2 900 UTP101P-C1 300 UTP101AR-B3 1500 UTP101P-C2 300 UTP104AR 600 UTP101P-D1 300 UTP108AR 600 UTP101P-D2 300 UTP108AR-U 900 UTP104P 300 UTP116AR 600 UTP104P-II 300     UTP108 P 300       1. 安装前请关闭摄像头和待显示设备的电源，带电安装可能会造成摄像头或传输设备的损坏。 2. 检测将要使用的同轴电缆线是否被其他设备占用。 3. 用带BNC头的同轴线将摄像头信号输出端与UTP101XP-B1(TX)的输入端BNC接头相连。 4. 用带BNC头的同轴电缆线将UTP101XP-B1(TX)输出端与UTP101XP-B1(RX)的输入端相连。 5. 用带BNC头的同轴电缆线将显示设备输入端与UTP101XP-B1(RX)的输出端BNC接头相连。 6. 检查安装是否正确,设备有无损坏,确保所有连接可靠，连接电源线，给系统上电。 7. 确认图像显示是否正常,直到最佳显示效果为止。       项目 参数 功能 传输信号数 1路 传输距离 300米(与无源产品搭配) 1500米（与有源产品搭配） 视频传输性能 及接口部分 同轴视频接口 公制BNC座 双绞线视频接口 连接电缆接口（带卡线端子） 兼容视频制式 PAL、NTSC、SECAM制式视频 信号传输带宽 0-6MHz 抗干扰 >60db 同轴视频接口防护 2KV(共模) 执行标准：IEC61000-4-5 双绞线视频传输接口防护 2KV(差模)，4KV(共模) 执行标准：IEC61000-4-5 防护级别 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0-55℃ 存储温度 -20-70℃ 湿度(无凝结） 0-95% 防水等级 IP45 机体属性 尺寸（长×宽×高） 165mm×13mm×14mm 外壳 ABS工程塑料 颜色 黑色 净重 15g 可靠性 平均故障间隔时间(MTBF) >30000小时   安防监控系统 多媒体网络教学系统 工业自动化控制系统 医疗监护显示系统 银行、证券、金融信息显示系统 远距离网络服务器监控 ……   工业一类：15天包退、1年包换 防水接线端子4个

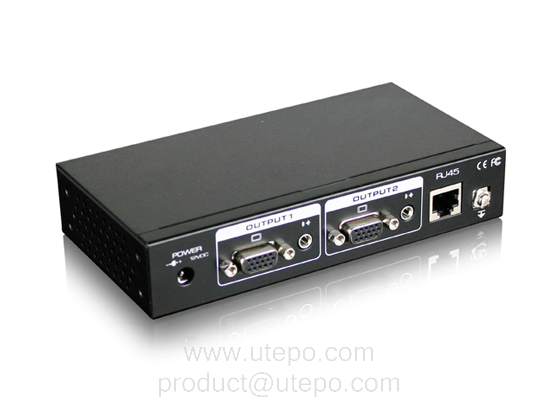

优特普UTP801AT的传输设备是一款有源发射器。采用单根UTP Cat 5/ 5e/ 6类网线传输单路VGA视频信号和单路音频信号，可实现实时视音频同步传输，无延迟和异步现象。该设备广泛应用于数据控制中心、会议室演示以及教学环境和公司培训等，对要求高，噪声大、传输距离远及安全有限制的场所。 在实际工程中，UTP801AT可与型号为UTP801AR-150、UTP801AR-300、UTP8201AR-80、UTP8201AR-150、UTP8201AR-300、UTP801AR-4P等双绞线视音频接收器配合使用。无需驱动程序和网络设置，VGA视频和音频信号最远可传输300米。 与传统视音频传输方案相比，采用优特普双绞线传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普的UTP801AT具有高带宽，强驱动，出色防雷和抗干扰等特性，同时提供1组本地VGA视音频输出接口。采用VGA接口和网线接口设计，安装更方便，性能更强，稳定性更好，性价比优势更为明显。                       ● 特色功能：使用单根UTP CAT 5/5e/6网络电缆同时实时传输单路VGA视音频，带一路本地输出； ● 传输距离： VGA视频和音频信号传输最远300米 ● 兼容能力：支持VGA、SVGA、XGA、SXGA、WXGA等信号 ● 传输性能：实时视频音频同步传输，无延时和异步现象 ● 防护能力：出色防雷和抗干扰，产品稳定可靠 ● 操作使用：使用无需驱动程序和网络设置，使用安装简单方便     步骤 步骤 步骤     项目 描述 功能 输入信号数 1路 输出信号数 1路 传输信号数 1路 传输距离 300米（最大） 电源部分 供电方式 USB供电/电源适配器供电 适应电压范围 5V/12V DC 功耗 <1W 视音频传输性能 及接口部分 视频输入端口 公制DB15 视频输出端口 母制DB15 VGA视频输出格式 VESA标准VGA信号 视频信号处理带宽 350MHz DDC 支持DDC2B 音频输入端口 3.5mm立体声音频插座 音频输出端口 3.5mm立体声音频插座 音频传输信号格式 左右声道复合音频 音频带宽 50Hz-20kHz 传输接口 1×RJ45 最高分辨率 距离及分辨率对应 100m 150m 200m 300m 1920X1200 1600X1200 1280X1024 1024X768 LED指示灯 （从上至下） 信号灯 1X 绿色LED 数据灯 1X 黄色LED 电源灯 1X 红色LED 防护 防雷 10/700us 1KV 执行标准：IEC61000-4-5 1995(GB/T 17626.5) 整机静电防护 1a 接触放电4级 1b 空气放电4级 执行标准：IEC61000-4-2 1995(GB/T 17626.2) 操作环境 工作温度 0～55℃ 存储温度 -20～70℃ 湿度（无凝结） 0-95%  机体属性 尺寸(长×宽×高) 160mm×84mm×32mm（含接口长度） 材料 铁质材料 颜色 黑色 重量 433g 可靠性 平均故障间隔时间(MTBF) >10000小时   高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院 ……   工业三类：15天包退、30天包换、3年免费保修、终身维护。

    型号UTP3-SDI-HDMI是一款专用于SDI信号转换为HDMI/DVI信号的设备。设备集成3G/HD/SD-SDI 接收器及先进HDMI/DVI编码器，可将3G/HD/SD-SDI信号转为标准的HDMI或DVI信号。该设备还可以将3G/HD/SD-SDI 信号中的音频解嵌输出到模拟端口及HDMI中。实时视音频信号的转换，为专业的视、音频终端用户提供高质量的视音频，也为SDI的信号的显示提供更多选择。                                兼容能力：输入HDMI兼容强：支持HDMI1.3a，同时向下兼容； 输出兼容：支持SD-SDI,HD-SDI和3G-SDI；兼容SMPTE 259M、SMPTE 292M、SMPTE 424M/425M标准； 高清支持：最高支持1080P@60Hz，最高支持2.97Gbps SDI高清码流； 转换速度：实时非延时； 特色功能：SDI环路输出，支持链路式连接等更多应用； 特别性能：不同分辨率自动识别，音频和图像同步输出； 指示控制：人性化LED工作状态指示； 外观结构：体积小，支持独特的MIT架构，安装更方便。         项目 子项目 描述 功能 输入信号数 1路（SDI信号输入） 输出信号数 1路SDI信号输出;1路HDMI信号输出； 电源部分 供电方式 电源适配器供电 适应电压范围 12V DC 功耗 小于5W 性能 及其接口部分 SDI传输率 2.97Gbps,1.485Gbps和270Mbps HDMI频率带宽 225MHz/Link（HDMI1.3） 支持HDMI输出格式 1080p/1080i/720p/576p/576i/480p/480i  输入接口 1 X BNC(SD-SDI/HD-SDI/3G-SDI) 输出接口 1 X BNC(SD-SDI/HD-SDI/3G-SDI)； 1 X HDMI；1 X R/L声音输入（只配合DVI输入) 传输距离 SDI接口 100米（3G-SDI），150米（HD-SDI）,300米（SD-SDI） 环境兼容能力 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 工作温度 0～50℃ 存储温度 -20～70℃ 湿度（无凝结） 0-90% 机体属性 尺寸(长×宽×高) 107mmX82mmX25mm 材料 铝合金 颜色 黑色 重量 160克 可靠性 平均故障间隔时间 (MTBF) >20000小时

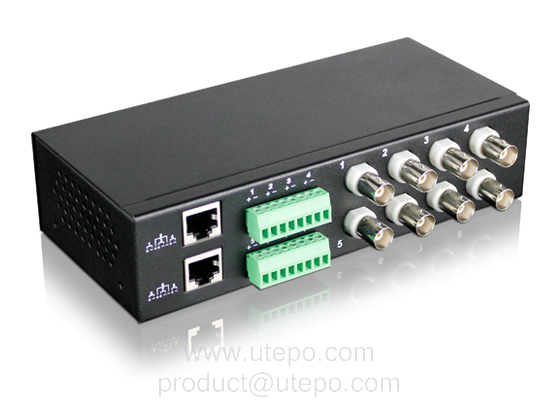

UTP104P是一款多路无源视频双绞线传输设备。该设备使用CAT 5/5e/6双绞线电缆作为传输介质，能够实时传输4路彩色或单色PAL、NTSC、SECAM等制式的复合视频信号。 在实际工程中，UTP104P既可做为发射器，也可做为接收器配对使用，另外也可与UTP1XXP和UTP1XXAT/R系列无源或有源视频双绞线接收器配对使用。具有传输距离远、传输效果好、抗干扰能力强等特点，可以在各种复杂干扰的环境里使用，并且也不会对外界产生电磁干扰。同时，CAT 5/5e/6双绞线中共有的4对线，每一对线都可以传输一路信号，可以将电话、RS485控制信号、音频、多路视频甚至低压电源共缆传输，非常经济环保。 与传统视音频传输方案相比，采用无源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普的UTP104P性能更强，稳定性更好，性价比优势更为明显，已广泛应用于安防、教学领域下各种复杂的系统环境。                    ● 供电情况：无需额外供电，简化工程布线； ● 传输效果：即插即用，实时传输CCTV视频信号，视频清晰稳定； ● 传输距离：与无源传输器搭配传输300米，与有源传输器搭配最远传输1500米； ● 主要功能：4路发射与接收； ● 安全性能：出色干扰抑制，超强防雷、防静电； ● 外观设计：工艺精细，高硬度防锈铁壳，稳固耐用。 无源 有源 型号 距离（m） 型号 距离（m） UTP101P-II 300 UTP101AR 600 UTP101P-B1 300 UTP101AR-B1 900 UTP101P-B2 300 UTP101AR-B2 1200 UTP101P-C1 300 UTP101AR-B3 1500 UTP101P-C2 300 UTP104AR 600 UTP101P-D1 300 UTP108AR 600 UTP101P-D2 300 UTP108AR-U 900 UTP104P 300 UTP116AR 600 UTP104P-II 300     UTP108 P 300     UTP116 P 300     步骤 步骤 步骤   项目 描述 功能 传输通道 4路   视频接口 4路 传输距离 0~300米(无源产品搭配) 0~1500米(有源产品搭配) 视频传输性能 及接口部分 同轴视频接口 母制BNC座 双绞线视频接口 母制RJ45接口座、8端口螺钉压接式对插型接线端子 兼容视频制式 PAL、NTSC、SECAM制式视频 信号传输带宽 0-6MHz 抗干扰 >60db 防护级别 同轴视频接口浪涌保护 2KV 执行标准：IEC61000-4-5 双绞线通讯接口浪涌保护 2KV(差模)   4KV(共模) 执行标准:IEC61000-4-5 整机静电防护 1a  接触放电 3级 1b  空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0～55℃ 存储温度 -20～70℃ 湿度 0-95% 机体属性 尺寸(长×宽×高) 180mm×85mm×32mm（含接口长度） 材料 铁质材料 颜色 黑色 重量 450g 可靠性 平均故障间隔时间(MTBF) >20000小时 安防监控系统  多媒体网络教学系统 多媒体广告工程 工业自动化控制系统 大中型音视频会议 医疗监护显示系统 银行、证券、金融信息显示系统 远距离网络服务器监控 大中型中央控制系统 军事演习指挥系统 ……   工业二类：15天包退、30天包换、2年免费保修、终身维护 ●耳朵 ●说明书 ●合格证 ●脚垫

型号为UTP508HD-A2的HDMI传输器是一款符合HDMI1.3标准，可将一路HDMI高清信号源复制分配输出8路HDMI高清信号的设备。产品采用信号均衡和增强驱动技术，对传输电缆要求更低，大大提高了产品的兼容性，同时具有单信号多共享的优点，大大节约信号源成本。该设备广泛应用于高清广告系统、会议系统，家庭娱乐等场合。 1、兼容能力： 符合HDMI1.3标准,兼容HDCP1.2, 支持CEC 支持30/36位深色技术 支持1080p/1080i、720p/720i、576p/576i、480p/480i等分辨率 支持蓝光DVD24/50/60fs/HD-DVD/xvYCC 支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/ DTS/DOLBY-AC3/DSD 2、特色技术：支持信号时序重整，图像质量出色 3、传输距离：电缆兼容佳，输入电缆长度可达15米，输出电缆长度可达20米 4、结构外观：符合19英寸标准机架   项目 描述 功能 输入信号数 1路 输出信号数 8路 电源部分 适应电压范围 5V DC 功耗 <10W 性能 及接口部分 支持HDMI版本 HDMI 1.3 支持HDCP版本 HDCP1.2 HDMI分辨率 1080p/1080i/720p/720i/576p/576i/480p/480i 支持视频色彩格式 24位/深色30位/深色36位 支持音频格式 DTS/HD/Dolby-tureHD/LPCM7.1/ DTS/Dolby-AC3/DSD 最大传输速率 10.2Gbps 音频传输信号格式 左右立体声音频 输入输出TMDS信号 0.5-1.5Vp-p(TMDS) 输入输出DDC信号 5Vp-p(TTL) 输入线缆长度 ≤15m （AWG26 HDMI 1.3 标准电缆） 输出线缆长度 ≤20m （AWG26 HDMI 1.3 标准电缆） 防护级别 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0-50℃ 存储温度 -20℃-70℃ 湿度（无凝结） 0-95% 机体属性 尺寸(长×宽×高) 482mm×164mm×44.5mm 外壳 铁质材料 颜色 黑 色 净重 1546g 可靠性 平均故障间隔时间(MTBF) >10000小时 15天内包退，三个月内包换、二年内包修（详情请浏览保修卡）                  高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院 工业三类：15天包退、30天包换、3年免费保修、终身维护。

 【产品图片】 【产品简介】 CY-604USB2.0 是由诚翊信息科技开发的一款高速USB2.0信号延长器，该产品对于USB2.0高速设备可支持高达480 Mb/s的数据传输率，它主要适用于高清摄像头、USB数据采集卡、移动硬盘、数码相机、触摸屏、无线网卡以及高分辨率扫描仪、激光打印机之类的高性能USB设备，并往下兼容USB1.1设备如:USB键盘鼠标等低速设备，产品广泛应用于监控信号远传系统；医疗、教学系统；银行、商场、证券、大堂等媒体演示系统；酒店、KTV点播系统、军事指挥系统等. 【产品特点】 ● 传输距离：USB信号最远传输距离可达150米,速率480 Mb/s ● 兼容能力：支持USB2.0高速、USB1.1全速和低速设备 ● 传输介质：采用Cat5/5e/6网络电缆传输,工程安装简单 ● 传输特性：USB2.0实时传输，无延时 ● 安装简单：无需安装任何驱动软件，安装使用方便简单 ● 方案特征：原装进口USB2.0芯片，稳定性强 ● 功能特点：可热插拔USB设备,远端延长4个USB2.0标准接口 ● 设计特点：以太网口带指示灯，每插入一个USB设备伴随指示灯亮 ● 高速传输：可接移动硬盘;USB数据采集卡;数码相机;立式打印机;高清监控摄像头，体感游戏机等   【技术参数】 功能 传输信号信号数 1路 输出信号数 4路 传输距离 150米 LED指示灯 USB接口指示灯 绿灯 信号传输指示灯 橙灯 可靠性 平均无故障时间 >10万小时 防护级别 整机防雷 >4000V 整机防静电 执行标准：IEC61000-4-2 1a 接触放电 3级；1b 空气放电 3级 操作环境 工作温度 -25℃-75℃ 存储温度 -35-85℃ 湿度 0-95%（无凝结） 体积 产品尺寸(长×宽×高) 110mmX93mmX32mm
