优特普UTP508V是一款高性能、高稳定性、高清晰VGA视音频分配器，可以将某一路高解晰度的VGA视频信号和左右立体声音频信号分配到8台显示终端或设备上，达到没有重影，没有脱尾、高品质图像效果。该产品还可以进行多级串联级联。该设备广泛应用于数据控制中心、演示展示以及教学环境和培训中心等需要VGA信号分配场合。 在实际应用中，UTP508V单独使用，具有350MHz超大带宽、高速、高精度、高输出电流、低噪声、低功耗的良好性能。物理分辨率最高可支持2048*1536分辨率支持DDC2标准。电源借口采用带螺丝固定方式，兼容9-24V宽电压输入。VGA借口采用镀金工艺，更出色的可靠性。                            创新设计：每个VGA输出端口提供1.5W的电力，可挂接优特普双绞线传输设备，传输距离更远，成本低 处理能力：具有350MHz超大带宽、高速、高精度、高输出电流、低噪声、低功耗的良好性能 驱动能力：出色的驱动能力，驱动距离最大可达65米 兼容能力：适合VGA, SVGA, XGA, SXGA,WXGA,UXGA,QXGA等格式 功能特点：物理分辨率最高可支持2048x1536分辨率，可进行1至8级串联级联，支持DDC2标准 环境兼容：出色的防护电路，支持热拔插 可靠性能：电源连接口采用带螺丝固定方式，VGA接口采用镀金工艺，更出色的可靠性 供电情况：兼容9-24V宽电压输入             项目 描述 功能 输出 8路 传输距离 65米（最远） 级联数 5级 电源部分 供电方式 电源适配器供电 适应电压范围 12V DC 功耗 <10W 视频传输性能 及接口部分 视频信号输入接口 1×母制 DB15座 视频信号输出接口 8×公制 DB15座 视频信号处理带宽 350MHz 同步信号带宽 >200kHz   DDC 支持 LED指示灯 （从上至下） 电源灯 绿色 防护级别 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0-50℃ 存储温度 -20℃-70℃ 湿度（无凝结） 0-95% 机体属性 尺寸(长×宽×高) ??138mm×65mm×32mm 外壳 铁质材料 颜色 黑色 重量 500克 可靠性 平均故障间隔时间(MTBF) >20000小时 高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院 ……   工业三类：15天包退、30天包换、3年免费保修、终身维护。

UTP101AT是一款拨码型单路有源视频双绞线发射设备。该设备使用CAT 5/5e/6双绞线电缆作为传输介质，能够实时发射1路彩色或单色PAL、NTSC、SECAM等制式的复合视频信号，传输距离最远达到1800米。当环境干扰严重时，可以选用屏蔽超5类网线，传输距离可达900米以上，并可通过调节设备上的拨码开关来适应不同距离的传输需要，视频效果好。 UTP101AT具有超强的抗干扰和瞬态冲击保护能力，同时对外界的电磁辐射小，既可以在具有一定干扰源的环境下正常工作，又可以在有低辐射要求的场所下应用，具有较强的环境适应能力。另外，CAT 5/5e/6双绞线中共有的4对线，每一对线都可以传输一路信号，可以使电话、RS485控制信号、音频、多路视频甚至低压电源共缆传输，非常经济环保。 在实际工程中，UTP101AT与UTP1XXAR系列等有源接收器配对使用，具有传输距离远、传输效果好、抗干扰、抗电磁辐射能力强等特点，相比传统视音频传输方案，采用有源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普UTP101AT选材更优良，工艺设计科学考究，产品性能更强，稳定性更好，性价比优势更为明显，已广泛应用于安防监控、教学领域下各种复杂的系统环境中。                      ● 供电情况：9～40VDC/6～24VAC； ● 传输效果：即插即用，实时传输CCTV视频信号，视频清晰稳定； ● 传输距离：与有源接收器配合可达1800米； ● 主要功能：单路发射器，可拨码调节传输距离； ● 安全性能：电源高抗扰，优越防雷，宽电压直流交流输入； ● 外观设计：视频、电源指示，高硬度防锈铁壳，工艺精细，稳固耐用； ● 安装方式：公制BNC同轴接口，螺丝压卡式双绞线接线端子，接线更牢固、可靠。 有源 型号 距离（m） UTP101AR 1200 UTP101AR-B1 1200 UTP101AR-B2 1500 UTP101AR-B3 1800 UTP104AR 1200 UTP108AR 1200 UTP108AR-U 1200 UTP116AR 1200   步骤 步骤 步骤   项目 描述 功能 传输通道 1路   输出   1路 传输距离 0-1800米(有源产品搭配) 电源部分 电压范围 9V-40V DC  或 6V-24V AC 功耗 <1W 视频传输性能 及接口部分 同轴视频接口 母制BNC座 双绞线视频接口 5端口螺钉压接式对插型接线端子 兼容视频制式 PAL、NTSC、SECAM制式视频 信号传输带宽 0-6MHz 抗干扰 >75db 调解拨码 拨码开关器   蓝色4档位侧拨码 拨码方式 调节方式见"拨码调节方式"栏 LED指示 电源指示灯 红 信号指示灯 黄 防护级别 电源接口浪涌保护 2KV/1KA   执行标准：IEC61000-4-5 同轴视频接口浪涌保护 2KV  执行标准：IEC61000-4-5 双绞线通讯接口浪涌保护 2KV(差模)   4KV(共模) 执行标准：IEC61000-4-5 整机静电防护 1a  接触放电 3级 1b  空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0～55℃ 存储温度 -20～70℃ 湿度 0-95% 机体属性 尺寸（长×宽×高） 115mm×82mm×22mm（含接口长度） 外壳   铁质材料 颜色 银白色 净重 180g 可靠性 平均故障间隔时间（MTBF） >20000小时   安防监控系统 多媒体网络教学系统 工业自动化控制系统 大中型音视频会议 远距离网络服务器监控 大中型中央控制系统 军事演习指挥系统 ……   工业二类：15天包退、30天包换、2年免费保修、终身维护。

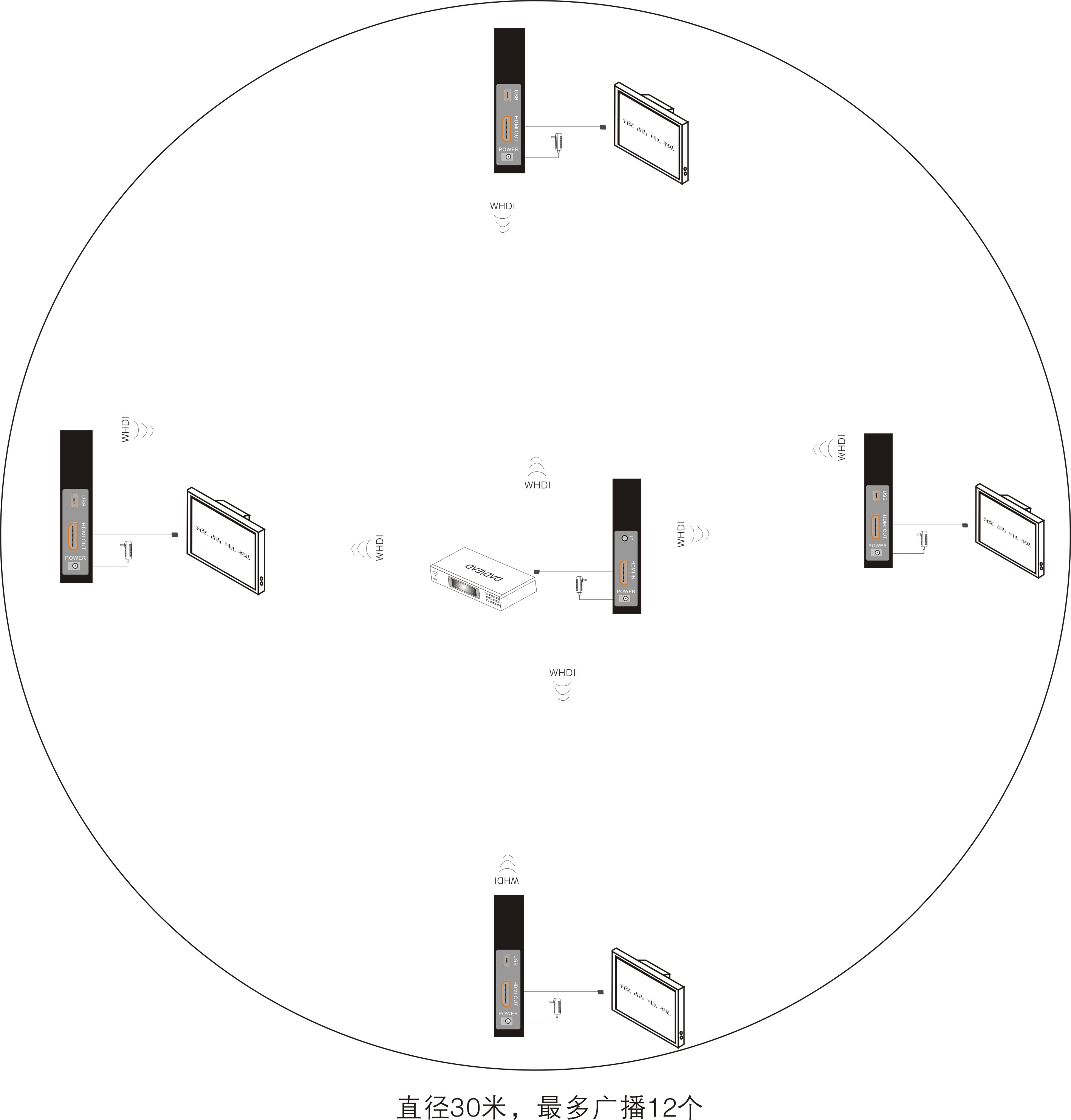

型号为URF801HD 的HDMI传输器是一款采用先进的WHDI无线传输技术， 符合HDMI1.3标准传输设备。该产品可实时传输1080p高清视音频信号，产品操作简单， 无需安装软件驱动和额外设置。该设备还具有广播传输功能，可广泛应用于高清广告系统、会议系统，家庭娱乐等场合。                         ● 即时无线高清传输， 室内空旷传输距离30米； ● 支持HDMI1.3、HDCP1.2协议，最大支持1080P 60Hz； ● 支持红外延长发射功能； ● 现支持广播模式 ● 支持AES128位图像加密功能； ● 支持WHDI1.0规范。       步骤 步骤 步骤   项目 描述 功能 输入信号数 1路（HDMI信号输入） 传输信道数 8个通道(理论20个通道) 传输距离（最大） 30米,（没有障碍物的传输距离为50米） 电源部分 供电方式 电源适配器供电 适应电压范围 5V DC 功耗 <8.5W 性能 及接口部分   支持HDMI版本 HDMI1.3 支持HDCP版本 HDCP1.2 HDMI分辨率 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持视频色彩格式 24位/深色30位/深色/36位  支持音频格式  DTS、AC-3、DTS-HD Master Audio、Dobly TureHD 传输信号带宽 40MHz 最大传输速率 4.9Gbps 音频信号传输格式 左右立体声音频 输入输出TMDS信号 0.5-1.5Vp-p（TMDS） 输入输出DDC信号 5Vp-p（TTL） 输入线缆长度 ≤5m （AWG26 HDMI1.3电缆标准） 输出线缆长度 ≤5m （AWG26 HDMI1.3电缆标准） 工作频率 5.1Ghz-5.9Ghz 发射功率 <18dbm IR功能 支持红外延长发射功能 传输延时 无延迟(<1ms) 防护级别 整机静电防护 1a  接触放电 3级 1b  空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0～55℃ 存储温度 -20～70℃ 湿度（非凝结） 0-95% 机体属性 尺寸(长×宽×高) 148mm×96mm×21mm 材料 ABS工程塑料 颜色 黑色 重量 接收器：162g，发射器：202g 可靠性 平均故障间隔时间(MTBF) 10000小时   高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院 ……    工业二类：15天包退、30天包换、2年免费保修、终身维护。

USP201E是一款参照GB/T18802.21-2004/IEC61643-21:2000标准设计的单路网络信号浪涌保护设备。该设备额定工作电压5V，最大持续运行电压6V，限制电压小于20V，具有多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等优点。适用于网络交换机、集线器、网卡、计算机等网络信号的过电压精确防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏。广泛用于会议系统、安防监控、办公网络工程等场合。                 ● 参考标准：GB/T18802.21-2004/IEC61643-21:2000标准； ● 保护信号：以太网网络信号（带宽大于100Mbps）； ● 功能特征：多级过压保护，通流容量大，限制电压低，响应时间快，插入损耗小； ● 接地方式：延伸线直接接地； ● 外观设计：标识科学清晰，容易识别，全铝制外壳，体积小巧，安装更便捷。 USP201E     (1) 将保护器接入系统前，先检查地网接地电阻，应符合规范要求； (2) 将保护器接入被保护设备前端，必须连接可靠； (3) 将保护器的接地线尽可能短地连接到机房保护接地母线上。 注意事项 1. 保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会 造成保护器的损坏，设备也无法得到保护； 2. 若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器； 3. 用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。           项目 描述 以太网信号 接口方式 RJ45 额定工作电压 5V 最大持续运行电压 6V 最大放电电流（8/20µs）   1-2 0.3KA 3-6 0.3KA 1、2、3、6-PE 2KA 冲击限制电压（10/700µs）     1-2 <20V 3-6 <20V 绝缘电阻 ≥0.4MΩ 插入损耗 ≤0.5dB 驻波比 ≤1.2 传输带宽 100Mbps 响应时间 ≤1ns 操作环境 工作温度 -20～55℃ 存储温度 -40～70℃ 湿度（无凝结） 0～95% 机体属性 净重 77g 外形尺寸 84mm×25mm×25mm 外壳材料 铝质材料 可靠性 平均故障间隔时间(MTBF) >30000小时     安防监控系统 ……   工业三类：15天包退、30天包换、3年免费保修、终身维护。 ●单路网络电涌保护器 1个

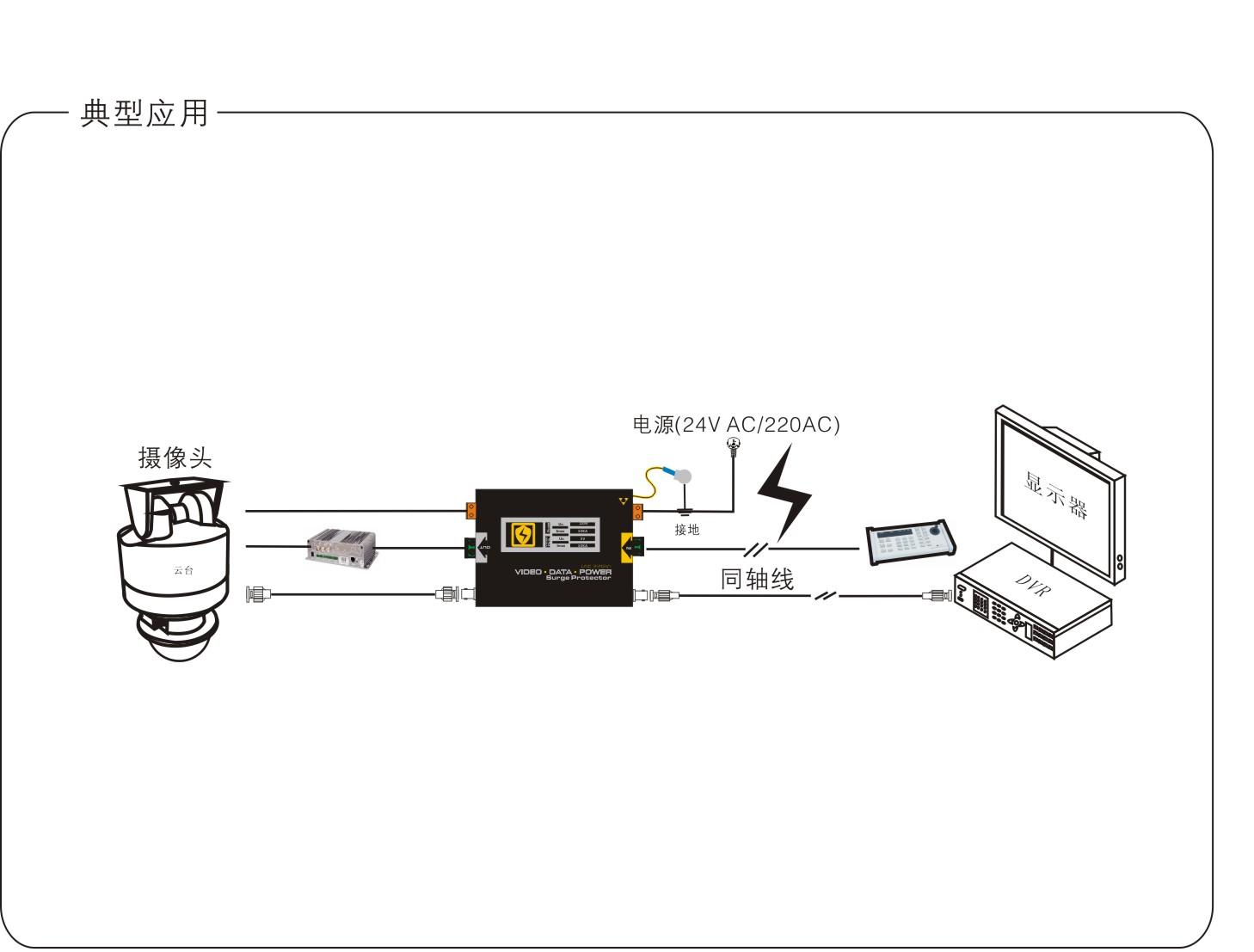

USP201PVD220是一款参照GB/T18802.21-2004/IEC61643-21:2000国家标准设计的视频、电源、控制信号一体浪涌保护设备。该设备额定工作电压220V，最大持续运行电压320V，限制电压小于800V，具有多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等优点，适用于监控系统视频信号过电压防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏。                             ● 参考标准：GB/T18802.21-2004/IEC61643-21:2000国家标准； ● 保护信号：CCTV复合视频信号，带宽大于10MHz，控制信号，100-220交流电源； ● 功能特征：多功能多级过压保护，通流容量大，限制电压低，响应时间快，插入损耗小； ● 接地方式：延伸线直接接地； ● 外观设计：标识科学清晰，容易识别，全铝制外壳，体积小巧，安装更便捷。     1. 将保护器接入系统前，先检查地网接地电阻，应符合规范要求。 2. 将保护器接入被保护设备前端，必须连接可靠。 3. 将保护器的接地线尽可能短地连接到保护接地母线上。       项目 描述 产品型号 USP201PVD220 视频 标称工作电压Un 5V 最大持续工作电压Uc 6V 标称放电电流（8/20μs） 5KA 最大放电电流（8/20μs） 10KA 电压保护水平（10/700/μs） <20V 响应时间Ta ≤1ns 插入损耗 ≤0.2dB 插入电阻 ≤1Ω 带宽 0-10MHz 接口方式（可选配） BNC（K/K、K/J） 电源 标称工作电压Un 220V 最大持续工作电压Uc 320V 标称放电电流（8/20μs） 5KA/10KA 最大放电电流（8/20μs） 10KA/20KA 限制电压（8/20μs） 1000V 额定负载电流 ≤10A/15A 漏电流 ≤5μA 响应时间 ≤25ns 控制 标称工作电压 24V 最大持续工作电压 32V 标称放电电流（8/20μs） 5KA 最大放电电流（8/20μs） 10KA 电压保护水平（10/700/μs） ＜60V 额定负载电流 3A/5A 响应时间 1ns 插入损耗 ≤0.2dB 插入电阻 ≤4Ω 数据传输速率 >2Mbps 操作环境 工作温度 -20℃-50℃ 存储温度 -40℃-70℃ 湿度 0%-95% 机体属性 外形尺寸 112mm*64mm*38 mm 外壳材料 金属铝质材料 净重 178g 可靠性 平均故障间隔时间(MTBF) >30000小时   ……   工业三类：15天包退、30天包换、3年免费保修、终身维护。 ●三合一防雷器                                            1个 ●安装挂耳                                                    1对

优特普UOF801SDI是一款有源的SDI数字视频光纤传输设备。该设备使用单模双芯光纤传输1路SDI、HD-SDI高清数字视频信号，被广泛应用于安防监控、电视演播、数字标牌、大型会议等SDI信号传输领域。 在实际工程中，需要将2个UOF801SDI配对使用，可实现最远20公里的传输距离。具有超长距离传输、嵌入RS485控制信号，特别适合安防监控应用、支持全高清视频、即插即用，支持热插拔、符合MIT规范，安装更便捷等特点。           CE认证详情 供电情况：12VDC； 传输效果：最高支持1080@30Hz高清视频； 特色功能：嵌入RS485控制信号，特别适合安防监控应用 传输距离：单模光纤，传输距离最远达到20公里； 规范标准：符合SMPTE292M、SMPTE344M、SMPTE259标准； 外观设计：体积小巧，支持MIT规范，安装更便捷； 操作使用：即插即用，支持热插拔驱动能力：出色的非线性预增益驱动能力，符合VGA电缆衰减特征，驱动距离最大可达100米   步骤 步骤 步骤   项目 描述 电源部分 供电方式 电源适配器供电 适应电压范围 12V DC 功耗 <5W 主要功能 SDI输入信号 1路（SDI信号输入） RS485控制信号 1路 传输距离（最大） 20km SDI接口性能 SDI版本 SD-SDI,HD-SDI数字视频信号 视频标准 符合SMPTE292M、SMPTE344M、SMPTE259标准 分辨率 1080i/720p/576p/576i/480p/480i  最大传输速率 1.485Gbps 控制接口性能 数字信号 RS485 最大传输速率 1Mbps 防护级别 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0-50℃ 存储温度 -20～+70℃ 湿度（非冷凝） 0-90% 机体属性 尺寸(长×宽×高) 103mm×82mm×25mm 材料 铝合金 颜色 黑色 重量 TX=174克，RX=180克 可靠性 平均故障间隔时间(MTBF) >30000小时 高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院   15天内包退，三个月内包换、二年内包修（详情请浏览保修卡）

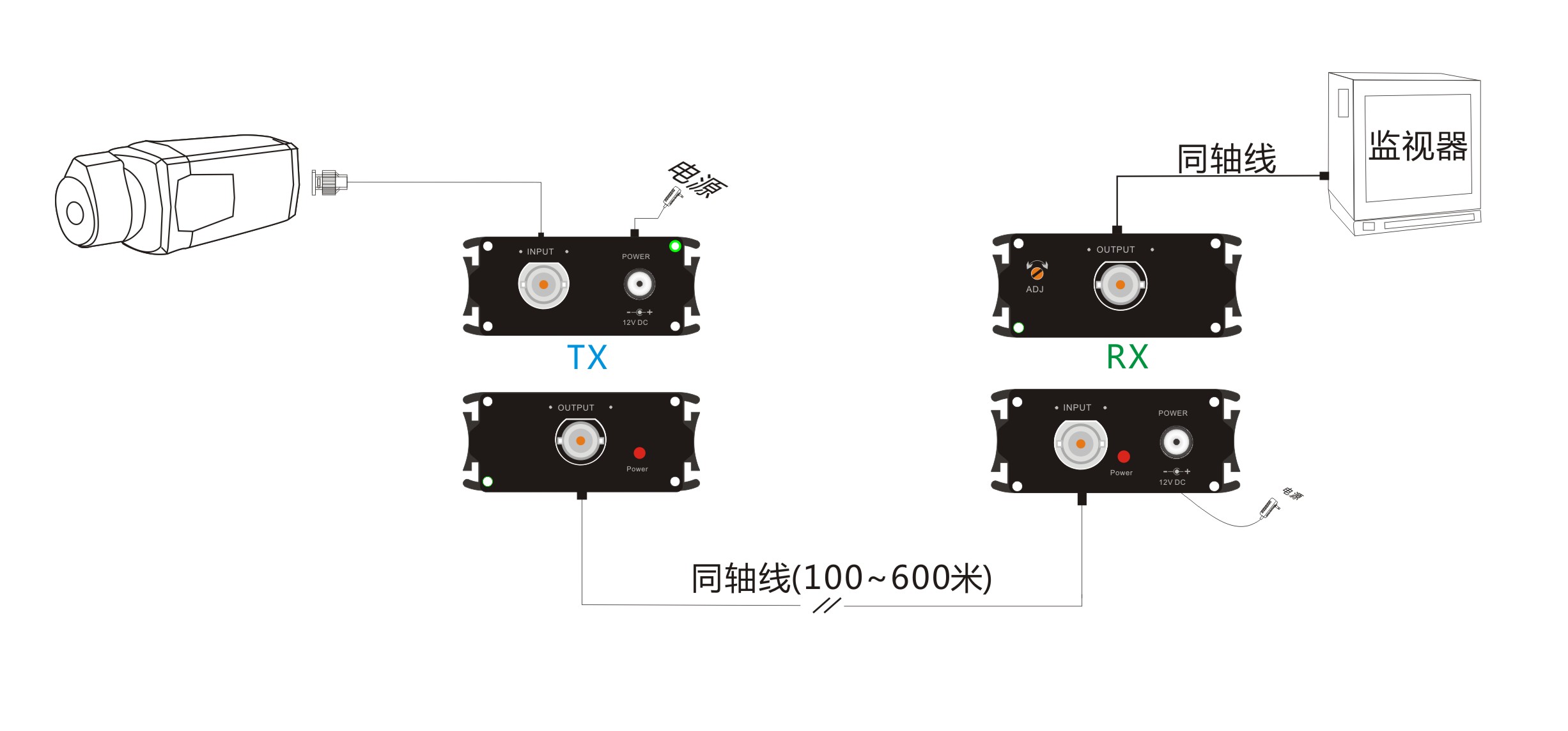

优特普UTP101XP-B1是一款有源的采用频率迁移提高视频信号抗干扰能力的设备。该设备包括发射端和接收端两部分，采用同轴电缆传输，发射端通过调制视频信号，将待传输视频信号迁移到频率较高的频带上，最后接收器又将该信号还原回基带视频，这样，在传输过程中避开了环境低频干扰，提高视频信号的抗干扰能力，保证了接收图像清晰，有效消除画面撕裂，串扰和滚动等问题。设备内嵌良好的防雷电路，提高产品稳定性。广泛应用于安防监控的各种复杂系统环境。 在实际应用中，UTP101XP-B1连接在摄像头与显示设备中间。接口兼容各种同轴电缆，包括单芯、多芯同轴电缆。                               ● 主要功能：采用频率迁移技术，提高抗干扰能力。 ● 传输距离：100～600米 ● 兼容能力：兼容各种同轴电缆，包括单芯、多芯同轴电缆； ● 安全性能：干扰抑制，良好防雷、防静电、线路瞬态冲击保护； ● 外观设计：高品质，精致金属外壳 ● 安装方式：MIT结构，安装便捷。   ●单独使用。   1. 安装前请关闭摄像头和待显示设备的电源，带电安装可能会造成摄像头或传输设备的损坏; 2. 检测将要使用的同轴电缆线是否被其他设备占用; 3. 用带BNC头的同轴电缆线将摄像头信号输出端与UTP101XP-B1/TX的输入端BNC接头相连; 4. 用带BNC头的同轴电缆线将UTP101XP-B1/TX输出端与UTP101XP-B1/RX的输入端相连; 5. 用带BNC头的同轴电缆线将显示设备输入端与UTP101XP-B1/RX的输出端BNC接头相连; 6. 检查安装是否正确,设备有无损坏,确保所有连接可靠，连接电源线，给系统上电; 7. 确认图像显示是否正常,调节旋钮直到最佳显示效果为止。       项目 描述 功能 抗干扰方式 调制移频 调制频率 30-40MHz 传输距离 100-600米 接口 机械接口 母制BNC 输入信号幅度 0.6V-1.5V 频率响应 0-6MHz 输入阻抗 75欧姆 输出阻抗 75欧姆 兼容视频 PAL,NTSC 防护级别 整机静电防护 1a 接触放电  3级 1b 空气放电  3级 执行标准： IEC61000-4-2 浪涌保护 2KV  10/700us,执行标准：IEC6100-4-5 操作环境 工作温度 0℃-50℃ 存储温度 -20℃-70℃ 湿度 0%-95% 整机属性 尺寸（长×宽×高） 130mm×60mm×25mm（含接口） 外壳 铝材料 颜色 黑色 净重 发射器：138g,接收器：143g 可靠性 平均故障间隔时间 (MTBF) >20000小时   安防监控 信息发布 会议系统 ···   工业二类：15天包退、30天包换、2年免费保修、终身维护。 ●UTP101XP-B1/TX                                                                1台 ●UTP101XP-B1/RX                                                                1台 ●外壳周边配件(挂耳、固定螺丝、脚垫)                            2套 ●安装使用手册                                                                      1份

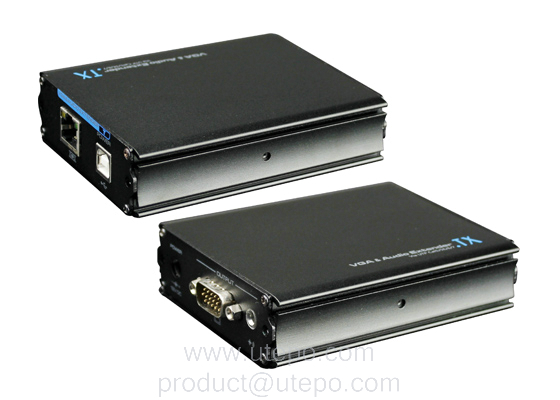

优特普UTP8201AT的传输设备是一款有源发射器。采用单根UTP Cat 5/ 5e/ 6类网线传输单路VGA视频信号和单路音频信号，可实现实时视音频同步传输，无延迟和异步现象。该设备广泛应用于数据控制中心、会议室演示以及教学环境和公司培训等，对要求高，噪声大、传输距离远及安全有限制的场所。 在实际工程中，UTP8201AT可与型号为UTP801AR-150、UTP801AR-300、UTP8201AR-80、UTP8201AR-150、UTP8201AR-300、UTP801AR-4P等双绞线视音频接收器配合使用。无需驱动程序和网络设置，VGA视频和音频信号最远可传输300米。 与传统视音频传输方案相比，采用优特普双绞线传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普的UTP8201AT具有高带宽，强驱动，出色防雷和抗干扰等特性，同时提供1组本地VGA视音频输出接口。采用VGA接口和网线接口设计，安装更方便，性能更强，稳定性更好，性价比优势更为明显。                          ● 特色功能：使用单根UTP CAT5/5e/6网络电缆，同时实时传输VGA视音频 ● 传输距离： VGA视频和音频信号传输最远300米 ● 兼容能力：支持VGA、SVGA、XGA、SXGA、WXGA等信号 ● 传输性能：实时视频音频同步传输，无延时和异步现象 ● 防护能力：出色防雷和抗干扰，产品稳定可靠 ● 操作使用：使用无需驱动程序和网络设置，使用安装简单方便 ● 结构外观：体积小，采用MIT标准结构，安装更便捷 有源 型号 距离（m） UTP801AR-150 150 UTP801AR-300 300 UTP8201AR-80 80 UTP8201AR-150 150 UTP8201AR-300 300 UTP8201AR-X300 300 UTP801AR-4P 80       步骤 步骤 步骤     项目 描述 功能 输入信号数 1路 输出信号数 1路 传输信号数 1路 传输距离 300米（最大） 电源部分 供电方式 电源适配器供电 适应电压范围 12V DC 功耗 <1W 视音频传输性能 及接口部分 视频输入端口 公制DB15 视频输出端口 母制DB15 VGA视频输出格式 VESA标准VGA信号 视频信号处理带宽 350MHz DDC 支持DDC2B 音频输入端口 3.5mm立体声音频插座 音频输出端口 3.5mm立体声音频插座 音频传输信号格式 左右声道复合音频 音频带宽 50Hz-20kHz 传输接口 1×RJ45 最高分辨率 距离及分辨率对应 100m 150m 200m 300m 1920X1200 1600X1200 1280X1024 1024X768 LED指示灯 （从上至下） 信号灯 1×黄色LED 电源灯 1× 绿色LED 防护 防雷 10/700us 1KV 执行标准：IEC61000-4-5 1995(GB/T 17626.5) 整机静电防护 1a 接触放电4级 1b 空气放电4级 执行标准：IEC61000-4-2 1995(GB/T 17626.2) 操作环境 工作温度 0～55℃ 存储温度 -20～70℃ 湿度（无凝结） 0-95%  机体属性 尺寸(长×宽×高) 92mm×71mm×25mm（含接口长度） 材料 铝质材料 颜色 黑色 重量 111g 可靠性 平均故障间隔时间(MTBF) >10000小时   高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院 ……   工业三类：15天包退、30天包换、3年免费保修、终身维护。

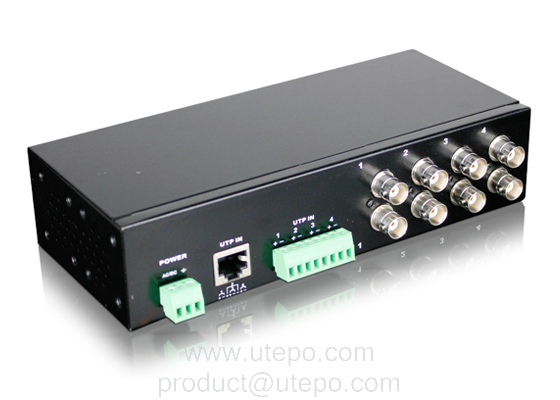

UTP116AR是一款拨码型多路有源视频双绞线接收设备。该设备使用CAT 5/5e/6双绞线电缆作为传输介质，能够实时发射16路彩色或单色PAL、NTSC、SECAM等制式的复合视频信号，传输距离最远达到1200米，并可通过调节设备上的拨码开关来适应不同距离的传输需要，视频效果好。 UTP116AR具有超强的抗干扰和瞬态冲击保护能力，同时对外界的电磁辐射小，既可以在具有一定干扰源的环境下正常工作，又可以在有低辐射要求的场所下应用，具有较强的环境适应能力。另外，CAT 5/5e/6双绞线中共有的4对线，每一对线都可以传输一路信号，可以将电话、RS485控制信号、音频、多路视频甚至低压电源共缆传输，非常经济环保。 在实际工程中，UTP116AR与UTP1XXP系列无源接收器或UTP1XXAT系列等有源发射器配对使用，具有传输距离远、传输效果好、抗干扰、抗电磁辐射能力强等特点，相比传统视音频传输方案，采用有源双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普UTP116AR选材更优良，工艺设计科学考究，产品性能更强，稳定性更好，性价比优势更为明显，产品已广泛应用于安防监控、教学领域下各种复杂的系统环境中。                      ● 供电情况：100~240VAC； ● 传输效果：即插即用，实时传输CCTV视频信号，视频清晰稳定； ● 传输距离：与无源传输器搭配传输600米，与有源发射器搭配传输1200米； ● 主要功能：单路接收器，可拨码调节传输距离； ● 安全性能：出色抗干扰，超强防雷，宽电压交流输入； ● 外观设计：视频、电源指示，可上19寸标准机柜。 无源 有源 型号 距离（m） 型号 距离（m） UTP101P-II 600 UTP101AT 1200 UTP101P-B1 600     UTP101P-B2 600     UTP101P-C1 600     UTP101P-C2 600     UTP101P-D1 600     UTP101P-D2 600     UTP104P 600     UTP104P-II 600     UTP108 P 600       1、沿前后边缘安装，可置于标准1U机架中，如1-2图 2、沿上下边缘安装，可挂于垂直墙面，如3-4图       项目 描述 功能 传输通道 16路   输出   16路   传输距离 0~600米(无源产品搭配),0~1200米(有源产品搭配) 电源部分 电压范围 100V-240V AC(50Hz/60Hz) 功耗 <12W 视频传输性能 及接口部分 同轴视频接口 母制BNC座 双绞线视频接口 母制RJ45接口座、8端口螺钉压接式对插型接线端子 兼容视频制式 PAL、NTSC、SECAM制式视频 信号传输带宽 0-6MHz 抗干扰 75db 调解拨码 拨码开关器   蓝色4档位侧拨码 拨码方式 调节方式见"拨码调节方式"栏 LED指示 电源指示灯 1×红色 信号指示灯 16×黄色 防护级别 电源接口浪涌保护 2KV/1KA   执行标准：IEC61000-4-5 同轴视频接口浪涌保护 2KV 执行标准：IEC61000-4-5 双绞线通讯接口浪涌保护 2KV(差模)   4KV(共模) 执行标准:IEC61000-4-5 整机静电防护 1a  接触放电 3级 1b  空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0～55℃ 存储温度 -20～70℃ 湿度 0-95% 机体属性 尺寸（长×宽×高） 430mm×205mm×44.5mm（含接口长度） 外壳   铁质材料 颜色 黑色 净重 1.6kg 可靠性 平均故障间隔时间（MTBF） >20000小时   安防监控系统 多媒体网络教学系统 工业自动化控制系统 医疗监护显示系统 银行、证券、金融信息显示系统 远距离网络服务器监控 ……      工业二类：15天包退、30天包换、2年免费保修、终身维护。

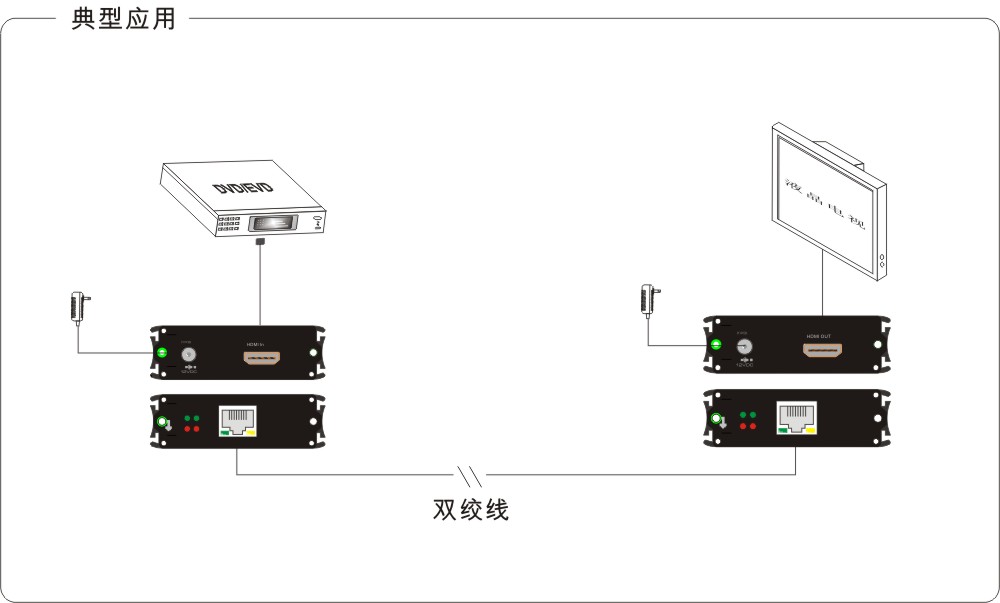

型号为UTP801HD-B1的HDMI传输器是一款采用CAT6网络电缆网络电缆传输全高清HDMI视音频传输设备，该设备采用最先进的HDBase-T技术及HDMI传输技术，符合HDMI1.3标准，可将HDMI最远实时传输100米。该设备使用简单，无需任何设置。该设备广泛应用于高清广告系统、会议系统，家庭娱乐等场合。                                 ● 兼容能力：符合HDMI1.3标准，HDCP1.2标准，同时及向下兼容，支持CEC ● 传输速率：10.4Gbps高速双工传输 ● 特色技术：采用HDBase-T技术，支持30/36位深色技术，图像质量出色 ● 传输距离：100米（采用CAT6网络电缆） ● 安装操作：体积小，支持独特的MIT架构，安装更方便。         1. 安装前请关闭HDMI信号源和待显示设备的电源，带电安装可能会造成传输设备的损坏； 2. 检测将要使用的网线和其他传输线是否被其他设备占用； 3. 用HDMI线将信号源DVD/EVD信号HDMI输出端与UTP801HD-B1/TX的HDMI IN端相连； 4. 用HDMI线将液晶电视HDMI输入端与UTP801HD-B1/RX的HDMI OUT端相连； 5. 用带有RJ45水晶接头的UTP/STP CAT5e/6网络屏蔽电缆将UTP801HD的TX(发射端)和     RX(接收端)相连接； 6. 检查安装是否正确,设备有无损坏,确保所有连接可靠，连接电源线，给系统上电； 7. 确认图像显示是否正常。       项目 描述 功能 传输信号类别 HDMI信号 传输信道 1通道 传输电缆 单根UTP/STP/CAT5e/6网络电缆 传输距离（最大） 100米（采用STP CAT6网络电缆） 电源部分 供电方式 电源适配器供电 适应电压范围 12V DC 功耗 <5W 性能 及接口部分 支持HDMI版本 HDMI1.3 HDMI分辨率 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持视频色彩格式 24位/深色30位/深色/36位 支持音频格式 DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD 最大传输速率 10.4Gbps 音频信号传输格式 左右立体声音频 输入输出TMDS信号 0.5-1.5Vp-p（TMDS） 输入输出DDC信号 5Vp-p（TTL） 输入线缆长度 ≤5m（AWG26 HDMI1.3电缆标准） 输出线缆长度 ≤5m （AWG26 HDMI1.3电缆标准） 防护级别 整机静电防护 1a  接触放电 3级 1b  空气放电 3级 执行标准：IEC61000-4-2 操作环境 工作温度 0-55℃ 存储温度 -20℃-70℃ 湿度（无凝结） 0-95% 机体属性 尺寸(长×宽×高) 98mm×82mm×26mm 材料 铝合金材料 颜色 黑色 重量 发射器：174g，接收器：180g 可靠性 平均故障间隔时间(MTBF) >20000小时   高清多媒体信息发布系统 高清多媒体广告工程 高清音视频会议系统 大型投影设备演示系统 高清家庭影院     工业三类：15天包退、30天包换、3年免费保修、终身维护。 ● UTP801HD-B1/TX                                                                1台 ● UTP801HD-B1/RX                                                                1台 ● 外壳周边配件(挂耳、固定螺丝、脚垫)                             1套 ● 电源适配器                                                                            2个 ● HDMI线                                                                                 1根 ● 安装使用手册                                                                       1份
