尺寸：118mm*58mm*28mm                                             规格说明：RJ45 4／8 + 1路POE 适用于通信监控领域、5类双绞线路的POE防雷保护和电涌保护，使被保护设备免受雷电感应电压、电磁干扰、静电放电等所造成的损坏。如POE供电的网络摄像机、服务器、终端PC网卡、网络交换机、无线AP、SWTICH、HUB、ROUTER等，目前最常用于WLAN、WIFI等。标准RJ45接口，即插即用。 ◆通流容量大              ◆安装方便无需维护      ◆多级保护                ◆采用泄流、钳位、稳压的原理 ◆响应速度快（纳秒级）    ◆增强信号传输 ◆残压低                  ◆施工简单，易安装维护 ◆内置温控断路技术        ◆核心元件采用国际知名品牌,性能优异 ◆高效可靠的抗高压脉冲冲击功能和准确的钳位电压 型号 GH-HD1-POE 接口主要参数 保 护 范 围 网络 电源 连接端 RJ45 2P 传输速率 100M - 接入消耗 0.17db - 工作电压 DC5V 48V/DC 限制电压 ≤56V ≤96V 持续工作电压 12V 60V 动作电压 56V 96V 额定功率 - 0.01W 保护线数 1/2-3/6 4/5-7/8 标称放电电流（8/20us) 5KA 最大通流容量（8/20us) 10KA 保护水平 1.2/50us 接地电阻 ≤4Ω 环境温度 -40—90℃ 外壳材料 铝合金非防雨型 防护等级 IP65 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95% 1、本产品采用串联接法，“IN”为线路接入端，“OUT”为被保护设备端，防雷器安装在离被保护设备越近效果越好。 2、本产品适于室内运行，如安装在室外时，应加装防水箱或另选本公司防水机型。 3、所有接线必须牢固及可靠电气联接。PE连接线：≥2.5mm2，尽可能粗短且接地电阻应≤4Ω。 4、 本防雷器免维护，雷雨季节应经常检查和记录避雷器的工作状况。 5、绿灯亮表示电源防雷功能正常，熄灭表示故障，请及时联系售后服务部门或由专业技术人员检修。更换、安装防雷器时切记不可带电作业。 6、防雷器前端需加装短路保护装置避免防雷器劣化后短路引起火灾。

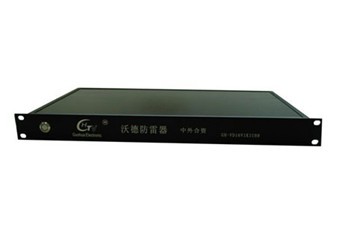

我们的产品核心元器件都是采用中外合资的，主板采用最好的PCB板，双面，所有电子元器件的引脚全部为铜脚，宽电压设计：AC/DC混合输入，AC/DC6V—400V即可。绿色环保（所有焊点采用无污染焊锡）、低损耗（整机工作损耗为LED灯用电）0.01w。来电反映速度快，≤1ns。金属拉丝外壳设计，抗腐蚀极强。另外我们公司还有自己的工程施工队伍，根据从事安防行业的16年施工经验，将它变成产品。所以安装简单、效果更出色、安装后外观更美观、更实用。 尺寸：482mm*244mm*120mm                                              规格说明：8路视频信号+1路控制信号+1路电源 适用于机架式多路（可接16路）视频信号的防雷保护。 ◆通流容量大               ◆安装方便无需保护                                            ◆多级保护                 ◆接入AC/DC电压范围宽       ◆响应速度快≤1ns          ◆采用两级式联动保护      ◆增强信号传输             ◆施工简单，易安装维护                ◆残压低                   ◆核心元件采用国际知名品牌,性能优异 型号 GH-VD8V1K1U88 接口主要参数 保  护  范  围 视频端 控制端 电源端 连接端 BNC 2P+1接地端 2P 传输速率 10M 2M - 接入消耗 0.2db 0.2db - 工作电压 6/12V 6V/12V24V 12/24/220V/DC/AC 限制电压 ＜90V   标称放电流 5KA/10KA 持续工作电压 - - ＜380V 动作电压 ＞96V ＞400V 额定功率 0.01W 保护水平 - - 1.2/50us 过流保护 - - 过流短路放电 响应时间 ≤1ns 接地电阻 ≤4Ω 环境温度 -40—90℃ 外壳材料 铝合金非防雨型 防护等级 IP66 保护对象 机房控制设备、安防设备 1、 本产品串联安装在摄像机电源、视频、控制线路上，输入端与视频摄像机连接。 2、 电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。 3、 视频信号连接：输入端与视频摄像机相连，输出端与信号通道相连，不得接反。接口一定要锁紧。 4、 控制信号连接：每组使用一对485控制信号线，接标识“数据”的端子。 5、 所有接线必须牢固及可靠电气联接。PE连接线：≥2.5mm2，接地线：尽可能粗短且接地电阻应≤4Ω 6、 本产品无需特别维护。当系统工作出现故障怀疑防雷器损坏时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则应更换防雷器。 7、 室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。 8、可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管以及公用接地体必须同有效接地装置相连。

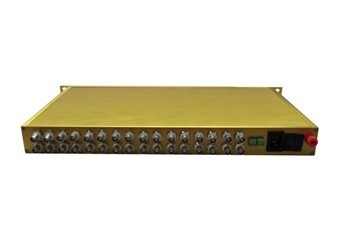

我们的产品核心元器件都是采用中外合资的，主板采用最好的PCB板，双面，所有电子元器件的引脚全部为铜脚，宽电压设计：AC/DC混合输入，AC/DC6V—400V即可。绿色环保（所有焊点采用无污染焊锡）、低损耗（整机工作损耗为LED灯用电）0.01w。来电反映速度快，≤1ns。金属拉丝外壳设计，抗腐蚀极强。另外我们公司还有自己的工程施工队伍，根据从事安防行业的16年施工经验，将它变成产品。所以安装简单、效果更出色、安装后外观更美观、更实用。 尺寸：482mm*244mm*120mm                                              规格说明：16路视频信号+1路控制信号+1路电源 适用于机架式多路（可接16路）视频信号的防雷保护。 ◆通流容量大               ◆安装方便无需保护                                            ◆多级保护                 ◆接入AC/DC电压范围宽       ◆响应速度快≤1ns          ◆采用两级式联动保护      ◆增强信号传输             ◆施工简单，易安装维护                ◆残压低                   ◆核心元件采用国际知名品牌,性能优异 型号 GH-VD8V1K1U88 接口主要参数 保  护  范  围 视频端 控制端 电源端 连接端 BNC 2P+1接地端 2P 传输速率 10M 2M - 接入消耗 0.2db 0.2db - 工作电压 6/12V 6V/12V24V 12/24/220V/DC/AC 限制电压 ＜90V   标称放电流 5KA/10KA 持续工作电压 - - ＜380V 动作电压 ＞96V ＞400V 额定功率 0.01W 保护水平 - - 1.2/50us 过流保护 - - 过流短路放电 响应时间 ≤1ns 接地电阻 ≤4Ω 环境温度 -40—90℃ 外壳材料 铝合金非防雨型 防护等级 IP66 保护对象 机房控制设备、安防设备 1、 本产品串联安装在摄像机电源、视频、控制线路上，输入端与视频摄像机连接。 2、 电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。 3、 视频信号连接：输入端与视频摄像机相连，输出端与信号通道相连，不得接反。接口一定要锁紧。 4、 控制信号连接：每组使用一对485控制信号线，接标识“数据”的端子。 5、 所有接线必须牢固及可靠电气联接。PE连接线：≥2.5mm2，接地线：尽可能粗短且接地电阻应≤4Ω 6、 本产品无需特别维护。当系统工作出现故障怀疑防雷器损坏时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则应更换防雷器。 7、 室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。 8、可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管以及公用接地体必须同有效接地装置相连。

沃德系列防雷器为视频防雷通用型产品，产品为一体化多功能防雷保护器，可以分别对摄像机、电源、云台、连接主机线路实施保护，最高通流量可达5KVA，瞬间10KVA最低到AC/DC6V，反应速度快，可充分得到保护，应用于各种最新的视频监控系统当中。应用范围：沃德防雷器主要用于易遭受感应雷击防浪涌保护器，安装在监控系统设备之间，前后端传输及控制设备的雷击浪涌保护。包括供电系统电源保护、视频传输设备保护及中心控制系统保护，是监控系统可靠运行的必要保障。安装注意事项： 1、本产品串联安装在摄像机电源线、视频线上，输出端

沃德16路多功能系列防雷器为视频防雷通用型产品，产品为一体化多功能防雷保护器，可以分别对摄像机、电源、云台、连接主机线路实施保护，最高通流量可达5KVA，瞬间10KVA最低到AC/DC6V，反应速度快，可充分得到保护，应用于各种最新的视频监控系统当中。安装注意事项： 1、本产品串联安装在摄像机电源、视频、控制线路上，输入端与视频摄像机连接。 2、电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。 3、视频信号连接：输入端与视频摄像机相连，输出端与信号通道相连，不得接反

安装：◆防雷器为35mm标准导轨安装。      ◆将电源线分别接入防雷器"L"、"N"接线孔，从"PE" 接线孔引出接地线连接到防雷接地母线。                &n

沃德16路多功能系列防雷器为视频防雷通用型产品，产品为一体化多功能防雷保护器，可以分别对摄像机、电源、云台、连接主机线路实施保护，最高通流量可达5KVA，瞬间10KVA最低到AC/DC6V，反应速度快，可充分得到保护，应用于各种最新的视频监控系统当中。安装注意事项： 1、本产品串联安装在摄像机电源、视频、控制线路上，输入端与视频摄像机连接。 2、电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。 3、视频信号连接：输入端与视频摄像机相连，输出端与信号通道相连，不得接反。接口一定要锁紧。 4、控制信号连接：每组使用一对485控制信号线，接标识“数据”的端子。 5、所有接线必须牢固及可靠电气联接。PE连接线：≥2.5mm2，接地线：尽可能粗短且接地电阻应≤4Ω 6、本产品无需特别维护。当系统工作出现故障怀疑防雷器损坏时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则应更换防雷器。 7、室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。 8、可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于 15米，在入户端将电缆金属外皮、钢管以及公用接地体必须同有效接地装置相连。

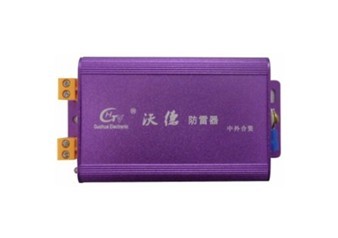

沃德系列防雷器为视频防雷通用型产品，产品为一体化多功能防雷保护器，可以分别对摄像机、电源、云台、连接主机线路实施保护，最高通流量可达5KVA，瞬间10KVA最低到AC/DC6V，反应速度快，可充分得到保护，应用于各种最新的视频监控系统当中。应用范围：沃德防雷器主要用于易遭受感应雷击防浪涌保护器，安装在监控系统设备之间，前后端传输及控制设备的雷击浪涌保护。包括供电系统电源保护、视频传输设备保护及中心控制系统保护，是监控系统可靠运行的必要保障。安装注意事项： 1、本产品串联安装在摄像机电源线、视频线上，输出端

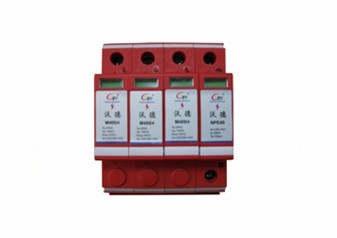

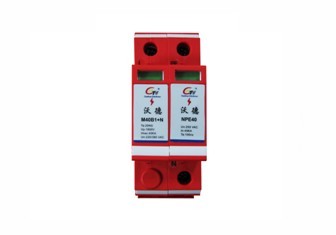

安装：◆防雷器为35mm标准导轨安装。      ◆将电源线分别接入防雷器"L"、"N"接线孔，从"PE" 接线孔引出接地线连接到防雷接地母线。                &n

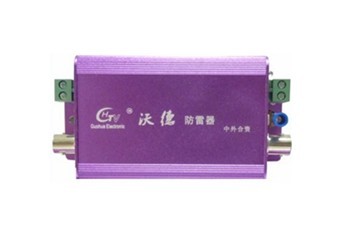

避雷器，网络二合一电涌保护器 ，网络球机防雷器） 主要用于各类数字网络摄像机电源和网络信号系统的全方位电涌保护，是一体化多功能电涌保护器。适用于对网络摄像机的电源、网络线路实施浪涌保护，它具有通流容量大、残压低、响应速度快，安装方便等特点，可充分保护最新技术的监控设备。 安装：◆电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装    示意图所示连接。其中电源线路的“L+”为火线或正极，“N－”为零线或负极。       ◆网络信号连接：摄像机端与摄像机或计算机相连，录像机端与硬盘录像机或网络交   换机相连，不得接反，接口一定要锁紧。       ◆所有接线必须牢固及可靠电气联接。PE连接线：≥2.5mm2，接地线：尽可能粗短且接地电阻应≤4Ω。       ◆本产品适于室内运行，如安装在室外时，应加装防水箱或另选本公司防水机型。       ◆本产品无需特别维护。当系统工作出现故障怀疑防雷器损坏时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则应更换防雷器。       ◆可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于        1.5米，在入户端将电缆金属外皮、钢管以及公用接地体必须同有效接地装置相连。       ◆本防雷器免维护，雷雨后应及时检查和记录防雷器的工作状况。 安装注意事项：         ◆防雷器安装在被保护设备的前端距离越近效果越好。       ◆防雷器正负线路注意不要接反或接错。       ◆防雷器设备安装完毕后需定期检查，产品劣化后必须立即更换。       ◆更换、安装防雷器时切勿不可带电作业。       ◆防雷器安装接地一定要做好且接地电阻不大于4欧姆。       ◆防雷器前端需加装短路保护装置，避免因防雷器劣化短路而引起火灾。 技术参数 型号 GH-HD1-2 接口主要参数 保  护  范  围 网络 电源 连接端 RJ45 2P 传输速率 100M - 接入消耗 0.17db - 工作电压 DC5V 12/24/220V/DC/AC 限制电压 ≤56V - 标称放电流 5KA/瞬间10KA 持续工作电压 12V(Uc) <380 动作电压 ＞60V ＞400 额定功率 无源 0.01W 保护水平 1.2/50us 过流保护 过流短路放电 响应时间 ≤1ns 接地电阻 ≤4Ω 环境温度 -40—90℃ 外壳材料 铝合金非防雨型 防护等级 IP65 外观尺寸 120mm*60mm*30mm
