→可以轻易改善RS-485总线结构，分割网段，提高通信可靠性
→能够适应复杂电磁场环境, 金属外壳,大大增强抗干扰能力;

→采用光电隔离技术 ，防止雷击浪涌引入转换板及设备

→增加总线带负载能力,延长传输距离

→可以级连使用，支持星型布线

概 述

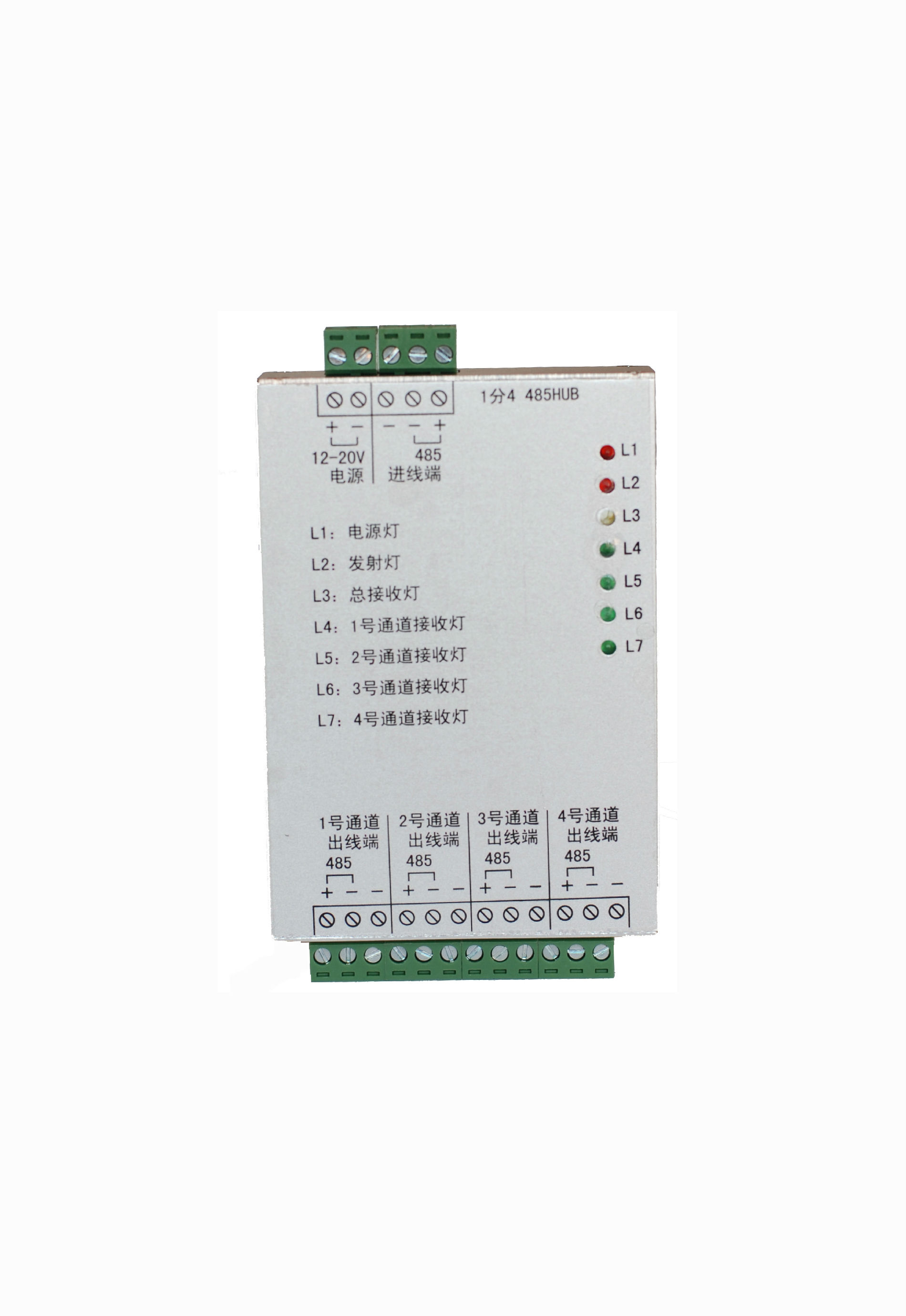

485HUB是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集中器(HUB)。为了保证数据通讯的安全可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换板及设备，内置的光电隔离器及600W浪涌保护电路，能够提供3500V的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰485HUB可以轻易改善RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的可靠性，有效缩短了网络的维护时间.
作 用：

将1路RS485转换为 4路RS485信号。

特 点:

→可以轻易改善RS-485总线结构，分割网段，提高通信可靠性;
→能够适应复杂电磁场环境，金属外壳,大大增强抗干扰能力;
→采用光电隔离技术 ，防止雷击浪涌引入转换板及设备;
→可以级连使用，支持星型布线;

4通道总线隔离器是用来信号隔离以及增加总线带负载能力，它将1个进线通道分成4个出线通道，4个出线通道的任一通道的信号线短路都不会影响另一个出线通道，每个出线通道都可以带1到128台总线设备，每个出线通道的通讯距离都可以达到1200米。

1.   使用范围

(1)报警主机与报警设备距离超过1200米。

(2)报警主机与报警设备总线过细,可增加驱动能力。

(3)回主机时,应该加信号隔离以支持星型布线。

2.   技术参数

工作环境

电源要求

尺寸：

112.0×78.0×21.0（长×宽×厚）(单位:mm)
