- 型号：MB-EUP01
- 价格：419
- 最小起订量：1套
- 供货总量：5000套
- 产品介绍

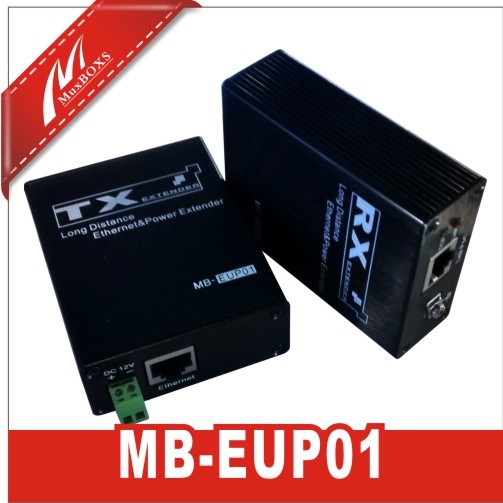

1000米POE信号延长器MB-EUP01 --深圳欧凯讯
一、产品特点
※ POE延长距离可达1000米
※ 最大可为前端设备提供12VDC2A电源
※内部采用自动纠错编码，OFDM高速调制解调技术
※ 支持中间多节点接入方式，采用一端供电模式
※ 最大延时小于2ms
※ 安装方便，不需要设置IP或者MAC地址
※ 采用多级防雷保护模式
※ 电源部分采用两级过流过压保护
※ 最大物理带宽达到200Mbps
※ 电源输入范围为DC48V～57V
二、产品介绍
欧凯讯科技1000米POE延长器MB-EUP01是以网线为传输介质进行长距离高速传输，可以在一条网线上面提供多节点中间接入。它可将POE信号通过网线进行长距离传输传输，最大物理带宽达到200Mbps，距离可达1000米,同时可以为前端网络设备提供12VDC2A电源。MB-EUP01采用欧凯讯特有OFDM高速调制解调技术，内部自动纠错编码技术，可以有效保证信号无失真传输，并且延时小于2ms。
该设备在实际使用环境中具有很强抗干扰能力。在防护方面采用多级大通流量多种防雷防护设计，因此在使用过程中能过有效保护设备免受雷击而损坏。该产品可大量用于网络拓展系统、网络安防系统，网络信息发布系统，网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。
三、应用范围
高清多媒体信息发布系统
高清多媒体广告工程
高清音视频会议系统
大型投影设备演示系统
模拟监控升级网络化改造工程
四、技术参数
描述 | 1000米POE长距离延长器 | ||
支持网络标准 | IEEE 802.3 10BaseT,IEEE 802.3U 100Base-TX,IP ver 4 and 6. | ||
传输参数 | 距离（米） | 最大带宽（Mbps） | 可为后端设备稳压12V输出最大功率 |
300 | 92 | 18W | |
500 | 86 | 13.9W | |
800 | 47 | 8.6W | |
1000 | 45 | 5.5 W | |
网络接口参数 | 以太网接口 | RJ45 | |
传输介质 | Cat5/5e/6标准网线电缆 | ||
最大传输距离 | 100米 | ||
数据传输速率 | 10M/100Mbps | ||
网络标准 | I EEE802. 3 10BASE-T，I EEE802. 3u 100BASE-TX | ||
长距离LINK接口 | 连接接口 | Rj45 | |
最大传输距离 | 1000米 | ||
网络传输技术 | OFDM高速调制解调技术 | ||
延时 | 小于2ms | ||
最大物理带宽 | 200Mbps | ||
连接方式 | 支持多点中间接入 | ||
信号传输处理技术 | 自动纠错编码技术 | ||
电源传输保护方式 | 多级过流过压保护 | ||
电源输入输出 | 输入 | DC48-57V | |
设备自身最大功率 | 1.2W | ||
后端最大输出电源 | 24 W（12V） | ||
指示灯 | 绿灯 | 亮 | 中间介质网线电缆连接正常 |
不亮 | 中间介质网线电缆连接不正常 | ||
黄灯 | 闪烁亮 | 网络数据通信正常 | |
不亮 | 网络数据不通信 | ||
防护级别 | 整机静电防护 | 1a 接触放电3级 1b 空气放电3级 执行标准：IEC61000-4-2 | |
LINK接口 | 执行标准：IEC61000-4-5 2级 | ||
以太网接口 | 执行标准：IEC61000-4-5 3级 | ||
环境 | 工作温度 | 0～70℃ | |
储存温度 | -20℃～85℃ | ||
湿度（无凝结） | 0～95% | ||
外壳 | 黑色铝合金 | ||
包装体积 | 220mm*160mm*85mm | ||
重量 | 508g | ||
五、安装步骤
1、将传输器MB-EUP01AT远端以太网端口连接到网络设RJ45输出端，正确将12VDC电源输出端口连接到网络设备的电源接口,把卡好连接水晶头的网线一端连接到传输器MB-EUP01AR或者MB-EUP04AR的LINK接口。
2、将传输器MB-EUP01AR或者MB-EUP04AR的以太网端口连接到网络设备RJ45输入端,把卡好连接水晶头头的网线的另外一端连接到传输器MB-EUP01AR或者MB-EUP04AR的水晶头连接口。把48VDC电源适配起连接到传输器的48V电源接口。确认连接无误以后,插上电源.
3、在网络通畅的情况下，设备自行尝试连接，LINK信号灯(绿灯)常亮,说明网线连接介质线已经连接好；黄灯快速闪动说明网络信号传输正常。

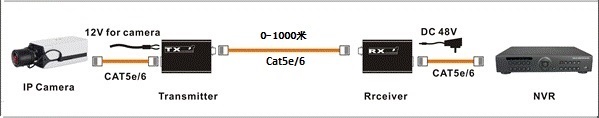

六、典型应用
