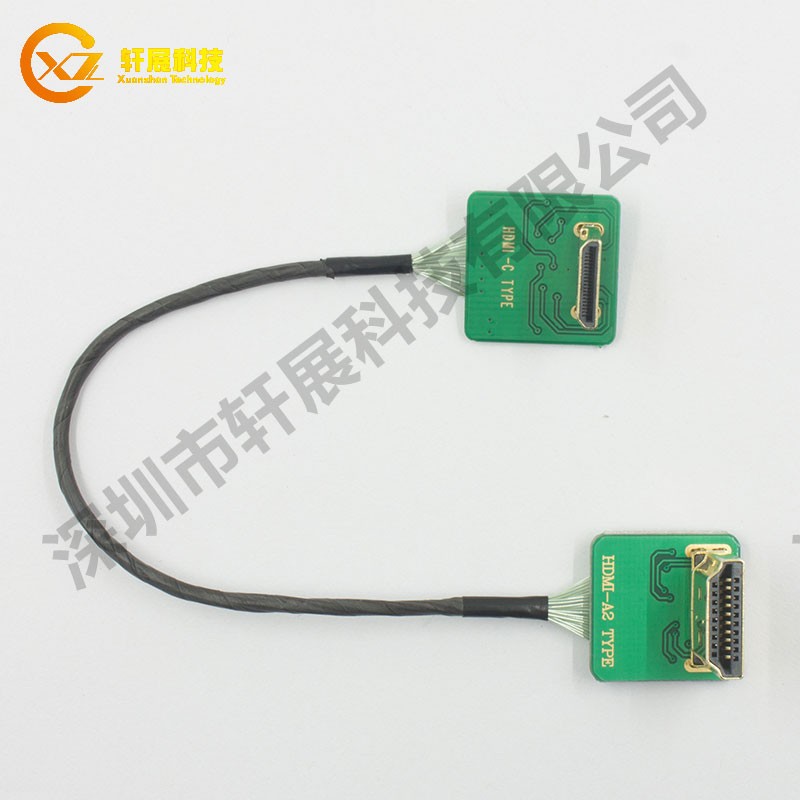

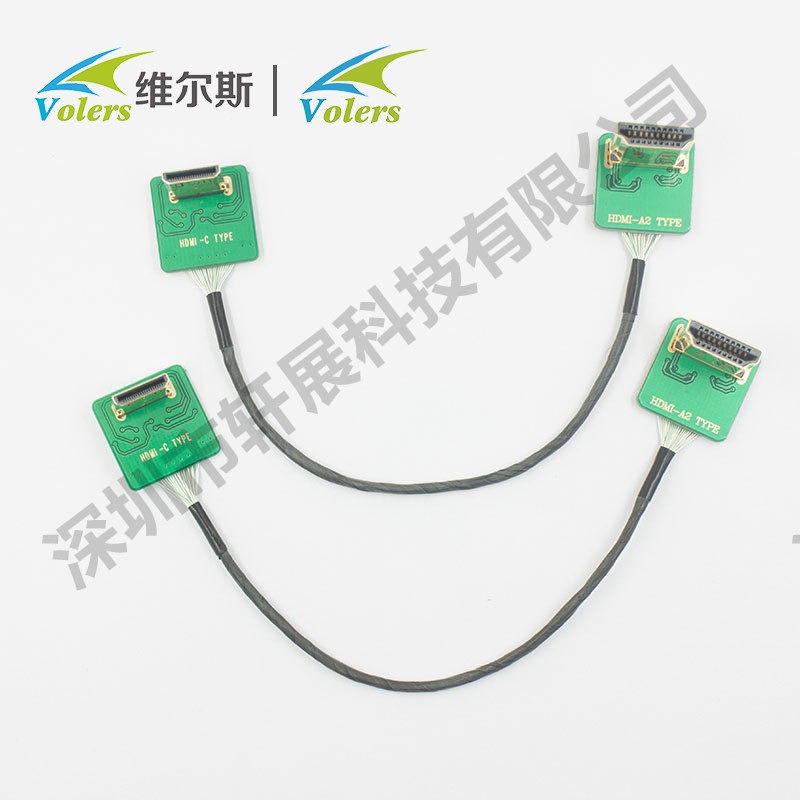

产品名称：航拍线 HDMI高清线束4K极细同轴电缆

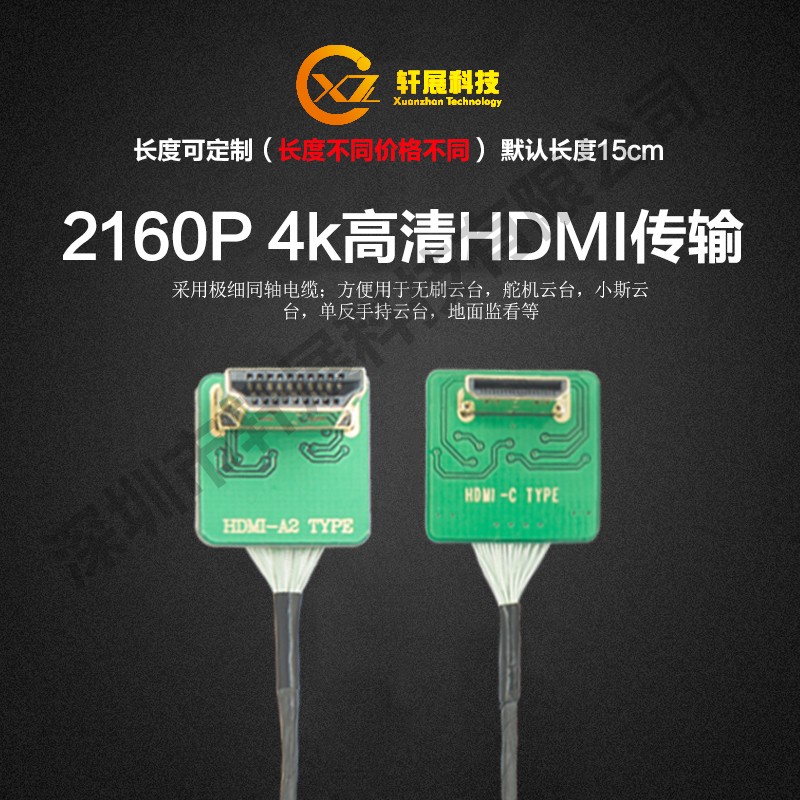

同轴线缆 4k 航拍线 HDMI 云台线束，深圳轩展科技提供同轴线缆；FPV专用MIcro HDMI 转HDMI 2160P LVDS线 2160P 4K 高清 HDMI传输。

采用极细同轴电缆，方便用于无刷云台，舵机云台，单反手持云台，地面监视视频器等。

同轴电缆类似于UTP、STP对绞电缆，它的中心有一根单芯铜导体，铜导体外面是绝缘层，绝缘层的外面有一层导电金属层，最外面还有一层保护用的外部套管。

同轴电缆与其他电缆不同之处是只有一个中心导体，同轴电缆基本结构如图所示。

金属层可以是密集型的，也可以是网状的，金属层用来屏蔽电磁干扰，可防止中心导体向外辐射电磁场，也可用来防止外界电磁场干扰中心导体的信号。

由于同轴电缆只有一个中心导体，通常被认为是非平衡传输介质。

同轴电缆的主要特性
　　1．特性阻抗

　　特性阻抗与频率无关，完全取决于电缆的电感和电容，而电感和电容取决于导体材料、内外导体间的介质和内外导体直径。

由于在制造中，尺寸精度和介质材料纯度不均匀的影响，在有线电视系统中尽量要求使用的同轴电缆特性阻抗为75Ω，但实际使用的同轴电缆通常的特性阻抗通常是(75±5)Ω。

所以，为防止产生信号能量反射，达到良好的传输效果，终端负载阻抗也应尽量等于电缆的特性阻抗。

　　2．屏蔽特性

　　屏蔽特性是衡量同轴电缆抗干扰能力的一个重要参数，也是衡量同轴电缆防泄漏的一个重要参数。屏蔽不好，会影响信号的质量。

　　3．衰减特性

　　同轴电缆的衰减特性通常用衰减常数来表示，即单位长度(如100m)电缆对信号衰减的分贝数。信号在同轴电缆里传输时的衰耗与同轴电缆的尺寸、介电常数、工作频率有关。衰减常数与信号的工作频率，的平方根成正比，即频率越高，衰减常数越大，频率越低，衰减常数越小。

4．电缆的使用期限

　　由于使用一段时间后材料会老化，导体电阻变大，绝缘介质的漏电流增加，衰减常数会增加，故一般电缆的使用寿命在7～20年左右。

　　5．温度系数

　　温度系数表示温度变化对电缆特性的影响程度。温度升高，电缆的损耗增加，温度降低，电缆的损耗减少。

LVDS线在提供高数据传输率的同时会有很低的功耗，另外它还有许多其他的优势：

1、低至2V的电源电压兼容性

2、低噪声
3、高噪声抑制能力

4、可靠的信号传输

5、能够集成到系统级IC内

6、使用LVDS技术的的产品数据速率可以从几百Mbps到2Gbps。

7、它是电流驱动的，通过在接收端放置一个负载而得到电压，当电流正向流动，接收端输出为1，反之为0。

8、它的摆幅为250mv-450mv。

9、此技术基于ANSI/TIA/EIA-644LVDS接口标准。

深圳市轩展科技有限公司致力于从事高清视频产品研发、生产、销售于一体的专业提供商，拥有强大的技术研发力量。公司自成立以来，从贸易转型为自主研发，专注于高清视频领域的技术创新。凭借卓越的产品质量，技术团队，健全的销售服务，赢得各个行业的广泛认可和青睐。
