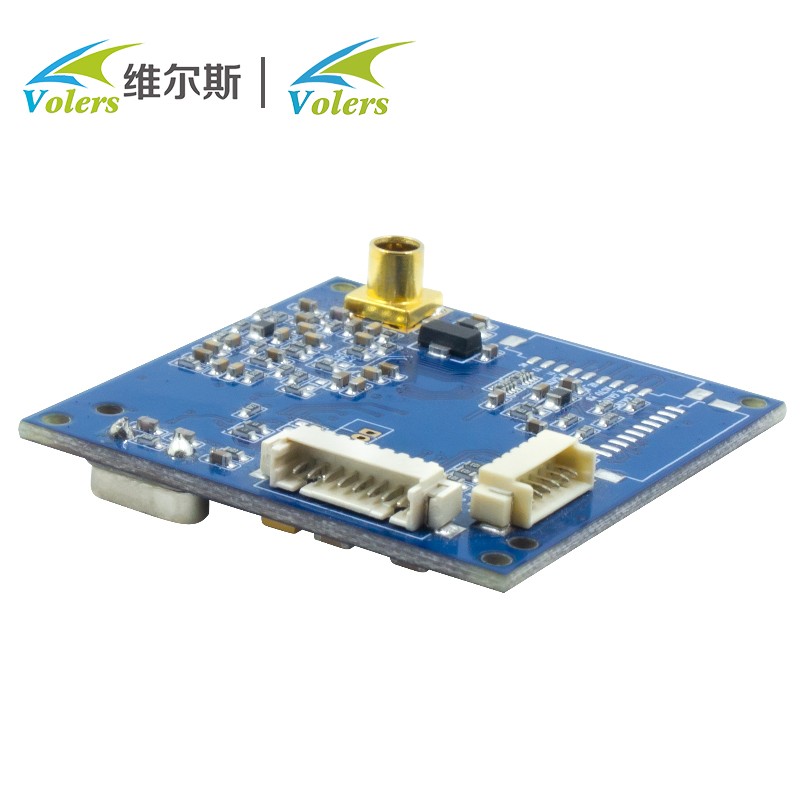

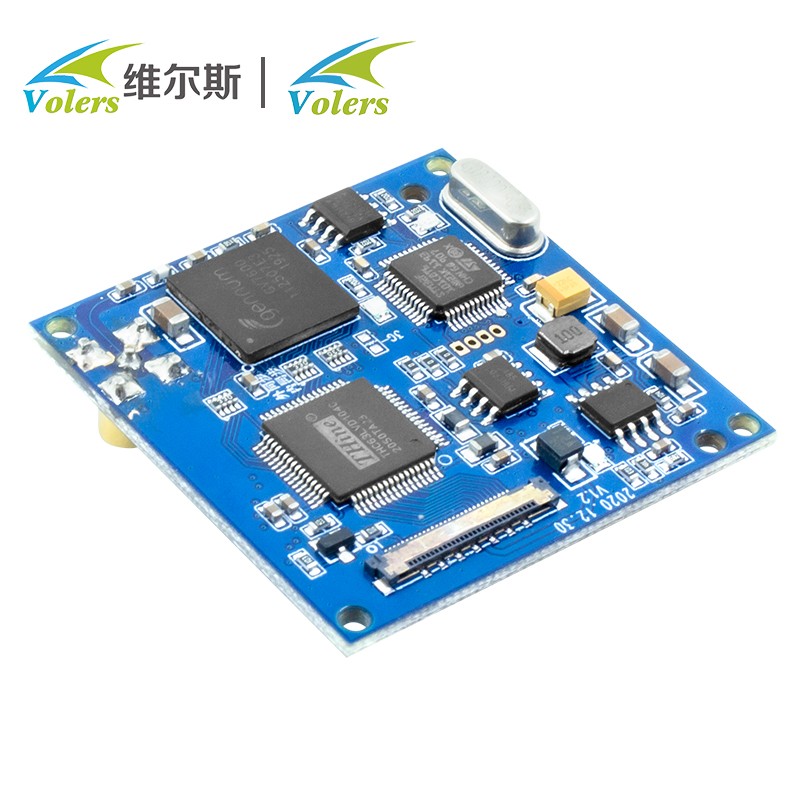

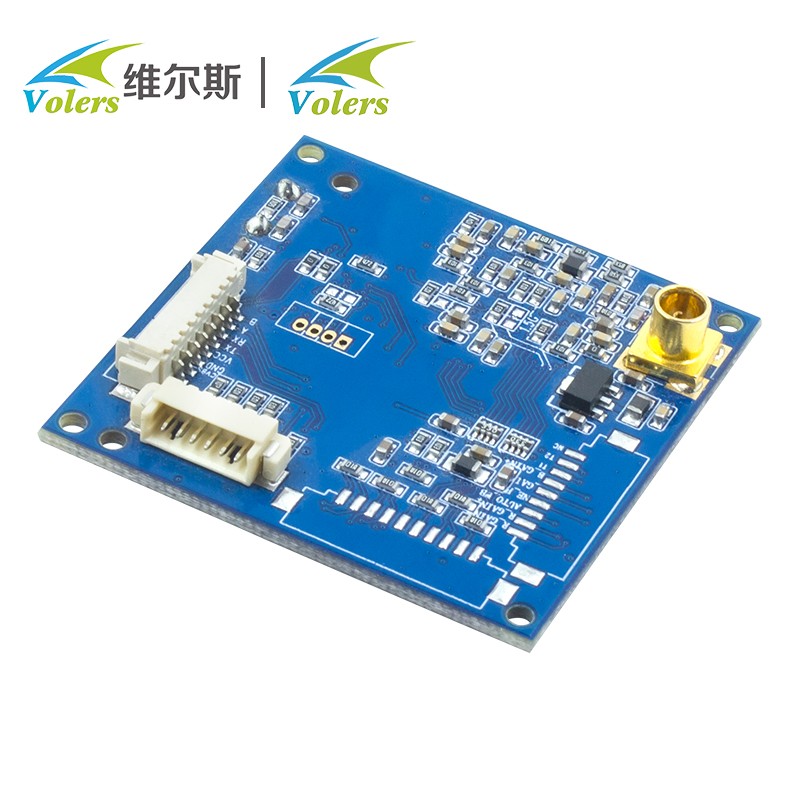

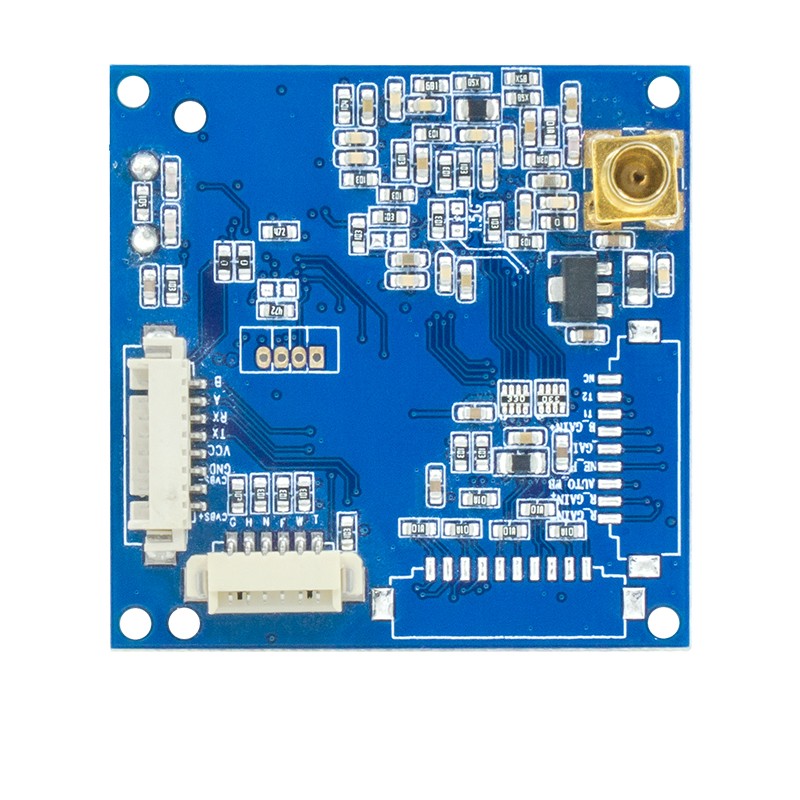

产品名称：FCB系列高清摄像机3G/HD-SDI编码板机芯模组解码控制板

一：产品特性
本公司研发设计的高清HD/3G-SDI输出控制板，是一款专为SONY FCB高清一体化机芯模组研发设计的，可以兼容控制SONY 高清FCB-EH3410&CH3410、FCB-EH3310&CH3310、FCB-EH3150&CH3150、FCB-EH6300&CH6300、FCB-EH6500&CH6500、FCB-EV7500&CV7500、FCB-EV5500&CV5500、FCB-EV7100&CV7100、FCB-EV7300&CV7300、FCB-EV7310&CV7310、FCB-EV5300&CV5300等机芯模组。此控制板应用广泛，可兼容安防、智能交通、无人驾驶飞行设备、快照亭、警车、弱视仪和视频会议等领域。

功能特点：



1、通过LVDS线*1接入SONY FCB高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示高清SDI信号。

2、通过按键、485控制键盘或解码板调出OSD菜单，方便设置机芯模组的各项技术参数并保存其参数值。

3、此款控制板可以同步输出HD-SDI与YPbPr（分量）信号，也可选择标清CVBS信号单独输出，方便施工现场用工程宝调试摄像机的位置及设置技术参数。

4、可以外接红外灯，并且有红外灯外同步接口，通过机芯的参数设置，避免出现不能与红外灯同步彩转黒的现象。

5、支持RS485控制，自动识别PELCO-D，PELCO-P协议， 波特率2400bps，4800bps，9600bps，地址1--255。

6、支持断电记忆功能，当机芯参数设置被保存，机芯掉电后，无需再次设置机芯的各项参数。

7、支持232控制，方便与电脑或MCU通讯（选配）。
8、特有的视频格式改变设置，方便在无法看到图像显示时，可将视频格式改为720P50、1080I50、CVBS，也可通过485控制键盘远程改变视频格式。
9、独特的10个预置位及自动巡航功能，巡航时间为5～999秒。（选配）
10、可以选配辅助功能开关，方便控制雨刷等其它外接设备。
11、可以接入支持SONY和VISCA协议的各种国产机芯。 （查看索尼高清机芯）

12、尺寸大小：55MM*56MM*19MM（不含BNC接头和继电器的高度）。

*1 标配一条12CM长的LVDS高清线
