FCB-EV7520/FCB-CV7520，SONY高清机芯模组，搭载Exmor R CMOS传感器及30倍光学变焦镜头，配合自动聚焦、除雾功能及宽动态，能实现流畅的全高清画面质量。

要对FCB-CV7520/FCB-EV7520机芯进行控制及对所拍摄的画面进行输出显示，就需要对接轩展科技开发的迷你HD-SDI编码控制板，下面由王工为大家讲解连接操作教程：

一、提前准备好相关配套产品

1、  SONY FCB-CV7520/FCB-EV7520机芯

2、  迷你HD-SDI编码控制板

3、  支持高清的电视机或显示器

4、  视频线

5、  LVDS线

6、  6pin线

7、  8pin线

8、  按键板

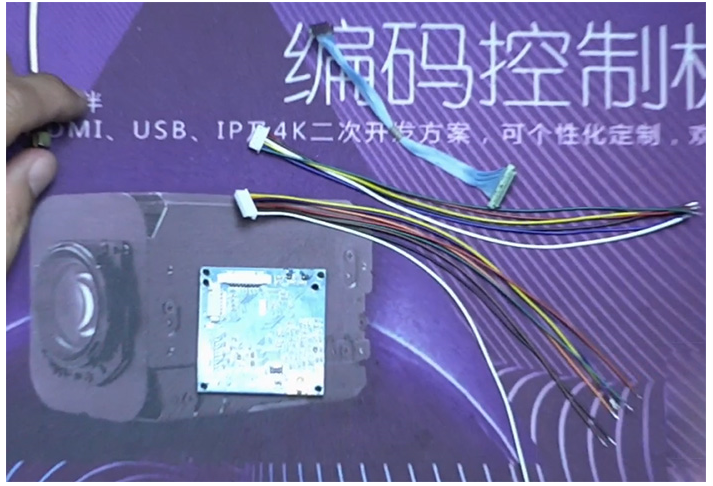

                            4K编码控制板、LVDS排线、6Pin线与8Pin线

二、连接步骤方法：

1、第一步，FCB-CV7520/FCB-EV7520与LVDS线连接

LVDS线的金手指一定要朝上，然后平行推进SONY FCB-CV7520/FCB-EV7520机芯的LVDS接口，不要推歪，推歪了容易短路。

第二步，LVDS线与迷你HD-SDI控制板相连

迷你HD-SDI控制板连接LVDS线也是一样，平行的推进去。

第三步，迷你HD-SDI控制板与显示器相连

显示器需要提前准备好SDI视频线，直接连接上HD-SDI控制板的SDI接口。

第四步，迷你HD-SDI控制板与按键板相连

6pin线的一头先与按键板相连，然后另一头与迷你HD-SDI控制板连接上。

第五步：连接电源线

利用8pin线，分别连接上电源及迷你HD-SDI控制板。

接上电源以后，如果看到迷你HD-SDI控制板上的绿灯亮了，则表明有SDI信号，显示器上会显示出画面，同时会自动弹出主菜单，5秒后会自动关闭消失，如果想再次调出FCB-CV7520/FCB-EV7520的参数菜单，长按按键板上中间按钮5秒即可。

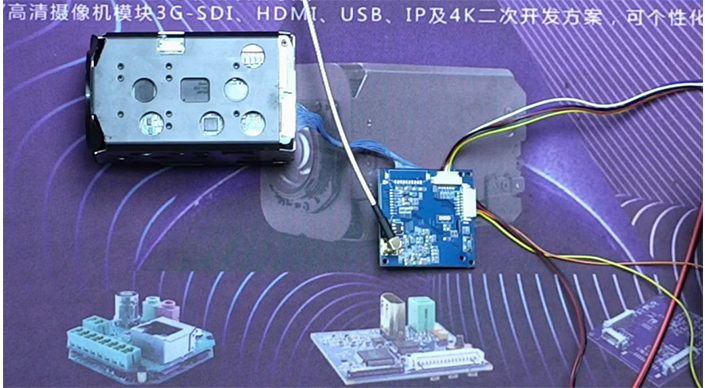

             SONY FCB-CV7520/FCB-EV7520搭配HD-SDI编码控制板二次开发解决方案

三、FCB-CV7520/FCB-EV7520搭配迷你HD-SDI编码控制板的应用

FCB-CV7520/FCB-EV7520搭配迷你HD-SDI编码控制板，可以输出HD-SDI信号，同时可通过按键板实现变焦、聚焦、增益、白平衡等功能，再加上体积小，广泛应用于无人机、视频会议、医疗设备、影像检测设备等领域！

四、FCB-CV/EV7520连接HD-SDI编码控制板后的延时情况

FCB-CV/EV7520连接上迷你HD-SDI编码控制板后，会出现400毫秒的延时，可以通过浏览器登录后，打开秒表，与未连接FCB-CV/EV7520机芯模组的秒表对比，截图即可发现其中的细微差别，详细可以观看由轩展科技王工录制的视频。
