- 型号：ME-M4100
- 价格：电议
- 最小起订量：1个
- 供货总量：10000个
- 产品介绍
支持点对点或环路(点对多点)连接
2路光口可做自愈环，保证通信正常
Profibus接口通讯速率最大1.5Mbps
每个节点Profibus接口最多可支持32个设备
工业级光电器件提供良好的光电特性，保证数据传输可靠，工作寿命长
满足工业4级电磁兼容性要求
产品概述
ME-M4100系列Profibus自愈环光端机可提供1个Profibus接口，使用环网或节点机模式。采用全透明的传输方式，因此兼容任何格式的通信协议或数据格式。同时能提供0-1.5Mbps之间任意通信速率。
ME-M4100系列Profibus自愈环光端机有两对单模或多模光收发模块，它构成自愈式光纤环网，尤其适用于配网自动化、继电保护、数据采集、监控等有着高可靠性要求的工作系统当中。另外，该设备的组网方式也多种多样，除自愈式光纤环网外，还可组成分布总线中继式光纤网，即应用光纤链路作为总线，从头到尾，将处于不同跨度区域内的各节点联成一条总线组网。
ME-M4100系列Profibus自愈环光端机的元器件严格按照工业级以上标准进行选型，能满足各种工业环境下的高可靠性通信。能有效避免因不同节点地电位不同引起的设备烧毁和电磁干扰，可安全工作在要求防爆的环境中。目前已广泛应用在我国的电力配网自动化、工业现场过程控制、数据采集及自动化、监控系统等各行业。
产品参数
属性 | ME-M4100 |
接口 | RS485/RS232/RS422 接口：1路 RS485/RS232/RS422 通讯接口 1个100Base-FX光口，单/多模SC/ST/FC接口可选 |
光纤属性 | 单模1310nm，多模850nm；单模20km,多模550m（长距离模块可定制） |
RS232接线 | RX、TX、GND |
RS485接线 | T-、T+ |
RS422接线 | T-、T+、R-、R+ |
方向控制 | 采用数据流向自动控制技术,自动判别和控制数据传输方向 |
波特率 | 0-500Kbps，自动侦测信号速率 |
负载能力 | RS-485/422口支持32个节点（可定制128点) |
指示灯 | 电源指示：PWR1、PWR2，接口灯指示：TX、RX |
电源 | 输入电压：DC12/24V，AC/DC85～265V可选 支持电源防反接保护 工业凤凰端子接线 最大功耗：3W |
工作环境 | 工作温度：-10℃～+75℃ 宽温温度：-40℃～75℃ 储存温度：-40℃～85℃ 相对湿度：5％～95％无凝露 |
安装方式 | DIN卡轨式或壁挂式 |
外形尺寸 | 宽×高×深：43×120×88.5mm |
防护等级 | IP40防护等级，无风扇设计 |
MTBF | 350,000小时 |
质保期 | 5年 |
EMI | 电磁干扰度测试 |
EMC | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) |
IEC61000-4-3(RS) 10V/m(80MHz～2GHz) | |
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV | |
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV | |
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) | |
IEC61000-4-16(共模传导) 30V(cont.),300V(1s) |

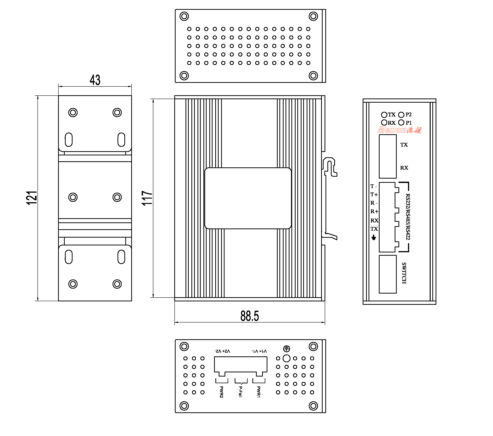

安装图示
订货信息
产品型号 | 规格参数 |
ME-M4100-M | 1路Profibus接口，2路环网多模SC光口，多节点自愈性 |
ME-M4100-S | 1路Profibus接口，2路环网单模SC光口，多节点自愈性 |
