微差压探测余压传感器又叫微压差传感器或者余压探测器，是一种用来测量两个压力之间差值的传感器，通常用于测量某一设备或部件前后两端的压差。余压传感器是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

感谢您选用 SL-A-20 型余压监测器（以下简称监测器）产品，您在安装使用之前，请详细阅读本说明书。

一、产品适用范围

本产品满足国家标准 GB51251-2017《建筑防烟排烟系统技术标准》和《GB50016-2014 建筑设计防火规范》的要求，广泛应用于写字楼、高层建筑、商场、酒店、医院、住宅等楼宇中不具备自然排烟措施和防烟条件的防烟楼梯间、消防电梯间前室和合用前室等消防疏散通道中。用于解决在火灾发生等紧急情况下，由于疏散通道余压过高导致安全疏散通道防火门打开困难的现象。系统产品根据现场余压值情况，智能调节旁通泄压阀的开闭状态，使安全疏散通道的余压值保持在适合的范围，方便应急情况下人员的疏散。

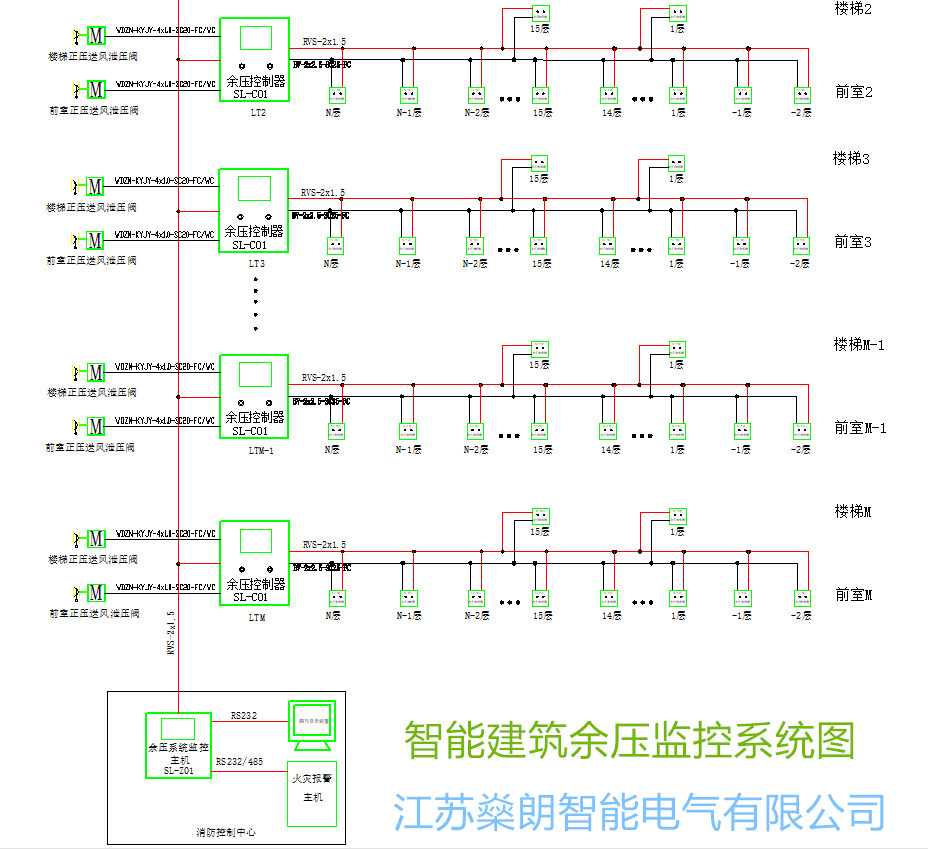

本产品为智能型余压监测器，应与余压监控主机、余压控制器、泄压阀控制模块等系统产品配套使用。

二、主要技术参数

1.工作电源：DC24V±10%

2.通讯方式：RS485 总线

3. 外形尺寸：86(mm)×86(mm)×32(mm)

4. 安装方式：86盒暗装方式

5. 使用环境温度:-25℃～+60℃

6.适用周围空气现对湿度：<95%

安装位置：前室或者楼梯间等高压区

使用方法

为了保证您的人身安全及设备的安全请务必做到：

1. 监测器在安装使用前必须认真阅读使用说明书；

2. 监测器必须在正常工作条件下投入使用；

3. 安装前先检查监测器的规格是否符合使用要求；

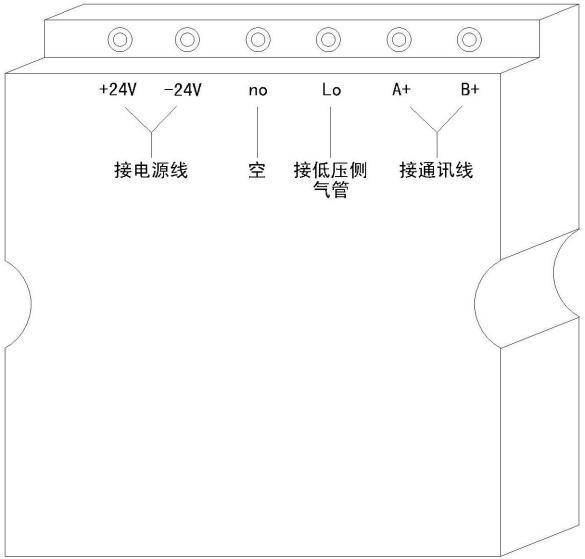

4. 安装时应按照安装示意图和端子接线图进行安装接线；

5. 安装时必须严格区分电源线和通讯线，不能混接；

监测器安装完成后必须由专业人员检查设定参数后才能投入使用。

余压传感器安装位置为前室： 1、 根据预留安装位置及气管的走向，确定具体位置，建议安装高度离地面 2.5 米或 者顶部距离吊顶（天花）0.2 米； 2、 墙上打孔固定胶粒，余压传感器挂装或使用螺钉固定； 3、 测量前室与走廊压差时，余压传感器长管嘴（-）接气管，气管另一端接入相应走 廊，走廊出管位置接气管座，同时螺钉固定好气管座即可。余压传感器短管嘴（+） 不需接管，悬空即可。 4、 测量楼梯间与前室压差时，余压传感器短管嘴（+）接气管，气管另一侧对应接入 相应楼梯间，楼梯间出管位置接气管座，同时螺钉固定好气管座即可。余压传感器长管嘴（-）不需接管，悬空即可。
