说到催化燃烧式气体探测器，多是指检测可燃气体浓度泄露，其主要设计结构就是催化燃烧气体传感器内均包含有检测元件和补偿元件。一般情况催化元件和补偿元件是成对使用的，当环境中没有可燃气体时，电桥中催化元件不会发生反应，这时电路处于平衡状态，不会有输出量；而当存在可燃气体时，由于催化元件发生氧化反应，产生无焰燃烧，使得电桥不再平衡，此时，电桥的输出信号与可燃气体的浓度成线性关系。0531-88761221

 催化燃烧式气体探测器优势：

    催化燃烧式可燃气体报警器的传感器它可以看成是一个小型化的热量计，具有输出信号线形好、指数可靠、价格便宜、无与其他非可燃气体的交叉干扰等特点。催化燃烧式传感器采用惠斯通电桥原理，感应电阻与环境中的可燃气体发生无焰燃烧，使温度使感应电阻的阻值发生变化，打破电桥平衡，使之输出稳定的电流信号，再经过后期电路的放大、稳定和处理最终显示可靠的数值。

     催化燃烧传感器可以对大部分的可燃气体产生响应。特定气体在测量桥上燃烧产生的热量就反映了它的燃烧热，而后者会随各类物质性质改变。所以，不同物质即使在相同浓度下也会产生不同的仪器读数。要记住，仪器测量的是电阻的变化而不是浓度的变化！不同的气体在测量桥上的行为会有很大的不同。

 催化燃烧式气体探测器技术参数：

检测原理  催化燃烧式/半导体式/红外线式

检测范围   0～100%LEL

输出信号   RS-485/4～20mA/M-BUS

连接螺纹   G3/4管螺纹

防爆方式   隔爆型

防护等级   IP66

使用环境  温度：-40℃～70℃

                湿度：≤95%RH

检测气体  可燃气体、有机溶剂等

取样方式  扩散式

工作电压  DC24V±6V

功耗      1.5W

防爆标准  ExdIICT6GB

执行标准  GB15322.1-2003

检测原理  电化学式

检测范围  ppm级/vol%

输出信号   RS-485/4～20mA/M-BUS

连接螺纹   G3/4管螺纹

防爆方式   隔爆型

防护等级   IP66

使用环境  温度：-20℃～50℃

                湿度：≤95%RH

检测气体  毒性气体、氧气等

取样方式  扩散式

工作电压  DC24V±6V

功耗      1.5W

防爆标准  ExdIICT6GB

执行标准  GB12358-2006

 产品特点：

测量精度高

传感器采用进口气体敏感元件，精度高、线性好

性能稳定、功能强大

采用先进软件数字处理系统，抗干扰性好

对于过浓度、短路及断路具有自动诊断及保护功能

具有现场实时显示气体浓度功能

具有现场声光报警功能

隔爆型防爆

隔爆式设计，可用于工厂条件的1、2区危险场所

多种信号输出

RS-485/4-20mA/接点信号

M-BUS二总线无极性信号输出

适用环境

适用多种恶劣环境

安装维修方便

设计专用安装支架。现场安装快捷

模块化设计，直接拨插更换

催化燃烧式气体探测器安装注意事项;

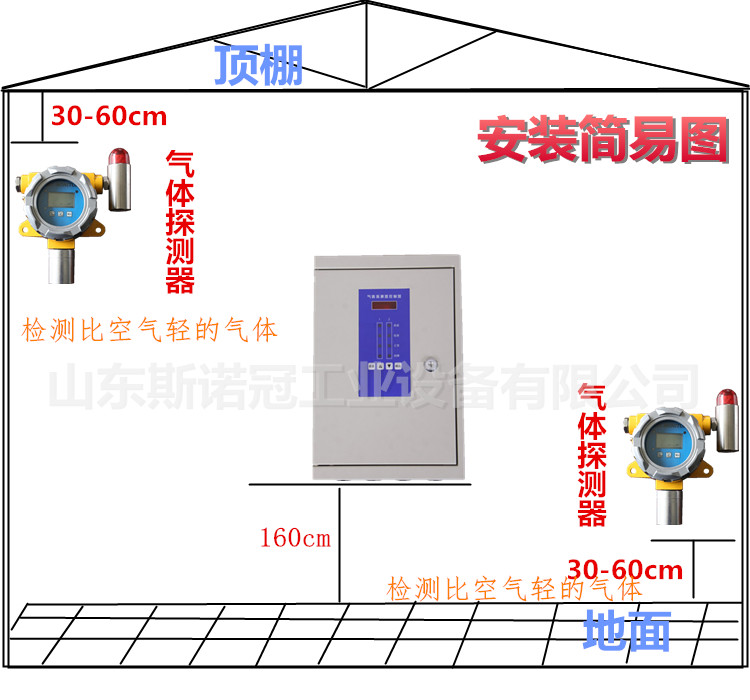

1、安装位置

将探测器安装在可能有气体泄漏的区域中，探测器安装必须牢固。且安装位置根据被测气体相对于空气比重大小决定，当被测气体比重大于空气时，探测器应安装在距地面30cm~60cm处；当被测气体比重小于空气时，探测器安装高度宜高出释放源0.5m~2m处。为了正确使用探测器并防止其故障的发生，请不要安装在以下位置：

a、直接受蒸气、油烟影响的地方。

b、给气口、换气扇、房门等风量流动大的地方。

c、水汽、水滴多的地方（湿度：＞93%R.H）。

d、温度在-40℃以下或70℃以上的地方。

e、有冲击、振动及强电磁场干扰的场所。

2、安装方法

将探测器用两个M6膨胀螺栓固定在墙壁上或固定在专用支架上。

故障诊断

供电电压不能低于18V,电压不对时首先检测电源

线路断路或短路，出现通讯故障或电流信号不输出

时间长了数值不准，有可能是传感器老化或冶金罩透堵塞，取下清理，重新标定。
