智能环保应急系统以3G/4G无线图传-数传为核心技术，融合了集群业务平台，将无线通信、移动视频、文字、GPS/北斗定位、环境传感器参数采集等多种内容综合融入到同一套系统中来，为用户提供多元化、多方位的综合性智慧环保应急调度系统。同时，能对获取的监测数据进行判别、检查和存储、统计、处理、分析、对监测仪器进行远程诊断和校准。

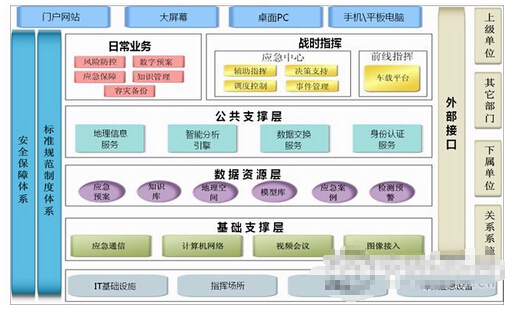

　　体系架构

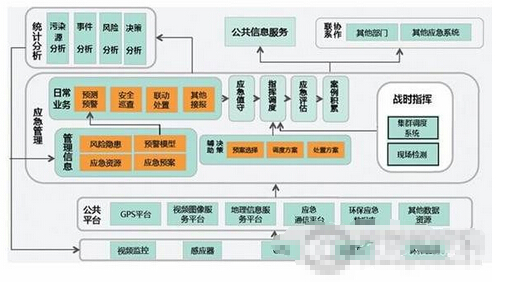

　　业务架构

　　便携式4G图传单兵-移动执法取证终端

　　1、支持对讲机功能的4G图传高清单兵-移动视频取证

　　可打电话的高清移动执法设备，支持高清视频压缩、录像、无线实时图传、定位、对讲-集群通话、抓拍上传，以及扩展的人脸识别、对讲机等功能，IP67三防。

　　可在3G/4G信号覆盖不到的地方，使用U/V频段的对讲机功能，可提供2-3公里范围内的对讲通话功能，有效的支持应急通信指挥。

　　2、车载视频取证-传感器无线数传系统

　　多功能道路综合检测车具有检测、数据分析的功能，适合城市道路的检测，可以代替人工检测作业，提高检测效率。通过对政府各部门的信息采集调研，了解该车所应采集、分析的各种参数，以便使用部门制定年度道路维修项目，根据道路的状况水平，对其道路的使用性能进行测量，通过分析，为管理部门制定维修养护计划提供参考依据。

　　3、系统构成

　　“视频智能分析设备

　　+

　　3G/4G车载MDVR

　　+

　　后端监测平台”。

　　3.1.

　　无线图传设备+环境参数采集传感器

　　集视频采集、图像压缩、传感器数据采集、无线网络传输等功能为一体的数字视频处理系统，支持太阳能/风能供电，集成标准I/O接口和串口为一体，把采集的模拟视频，压缩编码后，变成数字图像信息，连同采集的环境参数通过WiF/3G

　　无线网络，经INTERNET公网传输到监控中心。

　　3.2.

　　服务器

　　一般的，监控中心只要是一台具有公网IP或者域名的服务器即可。启动服务后，就等待各个监控终端的连接。

　　3.3.

　　监控客户端

　　支持PC浏览器B/S方式、C/S客户端方式、智能手机等多种查阅浏览方式。

　　系统结构简洁明了，扩展性好，能适应多变的监控要求。提供丰富的C/S,B/S

　　WEB

　　SDK,可与环保系统原有的业务系统进行快速融合，将移动视频的子系统集成到原有行业业务系统中去。

　　4、硬件说明

　　4.1

　　视频采集-高清IP摄像机

　　视频采集采用高清IP车载球机，可同时满足车载NVR(视频压缩、录像、4G实时图传)和视频智能分析的视频采集需求。

　　4.2

　　4G图传车载视频监控主机-GPS/北斗定位

　　车载4G

　　DVR/NVR，如下图示：

　　内置集成了GPS/北斗全球定位系统。

　　4.3

　　环境参数传感器数据采集设备

　　环境检测主要检测内容如下：

　　1).

　　颗粒物

　　2).

　　VOC

　　3).

　　噪声检测

　　4).

　　温度传感器

　　采用一体化在线式传感器检测，检测内容涵盖扬尘、颗粒物(PM10/2.5，悬浮物)、噪声、VOC、风速/风向检测、温湿度等，全部一体化实现，无需分为多个分体式设备，检测数据统一通过RS-485输出。参考下图：

　　车载构架：

　　5、系统组网

　　整个应用系统由“前端3G/4G无线图传设备+后端服务器软件+客户端软件”构成，其中服务器软件运行在HP/IBM的服务器上，需要有固定IP的光纤网络支持。

　　所有执法取证设备，包括4G图传单兵执法仪、4G图传-数传车载NVR系统都统一接入优视大型网络视频监控综合业务系统SmartEye，进行统一的取证和监管调度。

　　前端传感器等数据采集，透传到后端平台进行处理，参考如下图示：

　　6、监管中心系统

　　网络视频统一监管平台软件SmartEyeTM

　　SmartEyeTM，是一套完全自主研发的完备的分布式网络视频监控平台软件，它由多个部件构成，主要的为以下三部分：

　　1)、服务器组件：中心服务器、流媒体服务器、存储服务器;

　　2)、客户端软件：即浏览器或称为监视器软件;包括智能手机、平板电脑等移动互联网终端的客户端;

　　3)、服务器远程管理、配置软件，或称为管理器软件，主要实现设备的远程配置，以及用户和权限管理;

　　主要特性：

　　1)、扩展性：单个服务器可支持千路设备接入，千个客户端登录;通过服务器级联，可实现系统的任意扩容，构建百万级可运营的视频信息综合服务器网络平台;

　　2)、安全性：五级用户权限设计，充分保证系统访问安全无虞;支持对设备和用户的区域划分，分级管理;

　　3)、支持多种设备接入，3G无线、有线的IPC/DVR/DVS/NVR/HVR、解码器、手机拍传、手机客户端等;支持多协议接入;支持ONVIF;可接入市场主流的编码视频监控设备;

　　4)、开放性，开放client

　　SDK，使得客户可以堆积木的方式快速搭建自己行业的客户端软件，并支持各种界面语言，可快捷嵌入各类行业软件平台，例如电力、公交系统等;支持以插件/组件形式快捷定制各类行业业务;

　　5)、高稳定性，内置软件看门狗，服务器24小时不间断运行，提供稳定的流媒体服务。
