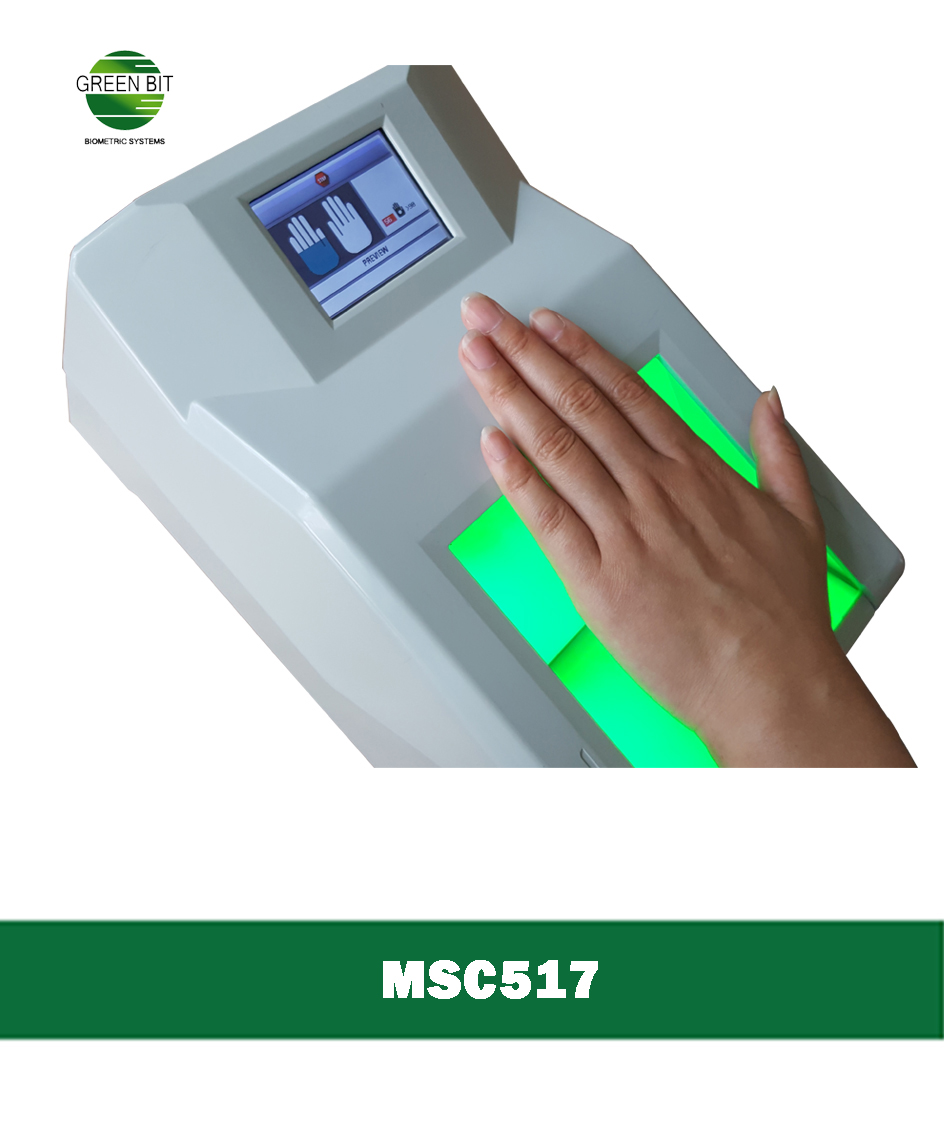

MC517活体指掌纹采集设备

 欢迎浏览Green Bit官网:www.greenbit-china.cn

一、           简介：

MC517 是一款适用于中国公安刑侦领域的活体指纹/掌纹采集设备，分辨率为500dpi，拥有小巧的机身，功能强大，在一个采集窗口内，可采集包括单指滚动、10 指平面、掌纹在内的所有类型的指、掌纹。MC517采用光学设计，可靠、稳定，加上格林比特的采集控制、质量判断等软件技术，使MC517 真正成为公安机关登记和识别人员身份的优选设备，是建立活体指、掌纹数据库、人员排查的选择。

MC517不需独立电源，仅通过USB接口供电即可。电源适配器为可选配置，以便在极个别计算机USB供电不足情况下使用。

二、           可采集对象类型：

1.      平面左右手四连指指纹图像

2.      平面双拇指指纹图像

3.      平面单指指纹图像

4.      单指滚动（三面）指纹图像

5.      指节纹图像

6.      平面掌纹、侧掌纹图像

三、           MC517主要技术参数

采集窗口尺寸       ＞121 mm×121 mm

有效图像尺寸         117mm×117mm

滚动指纹采集窗口   ＞40.64mm×40.64mm

滚动指纹图像尺寸   32.5mm×32.5mm（或40.64mm× 40.64mm）

图像像素数         2304×2304像素（掌纹）

                   1024×1968像素（侧掌纹）

　1600×1500像素 （四连指）

                   640×640像素（滚动指纹，或800×800像素）

分辨率              500 dpi ±1%

图像畸变           ≤1%

图像灰度级         8位，256 级灰度

动态范围           ≥180级

采集速率           单指滚动采集：＞15 帧/秒 （可调： 1.0帧/秒~ 35帧/秒）

                   四连指和掌纹：＞2 帧/秒 （可调： 0.2帧/秒~4.2帧/秒）

适应标准   　　　　GA/T625-2010, GA/T626.1-2010, GA/T626.2-2010, GA/T864-2010, 　

　　　　　　　　　GA/T865-2010, GA/T866-2010

温度              存储温度：-20℃-- 80℃，工作温度：5℃-- 40℃

湿度              10 -- 75%(非冷凝状态)

外观尺寸          298×191×182mm (长×宽×高)

产品净重          4 Kg

计算机接口        USB 2.0

运行状态功耗：     ≤2.5W

电源适配器参数（可选配件）：

输入电压：         100~240Vac  @0.7A

频率：             50~60Hz

输出电压：         5Vdc±2%  @4A  – 20W Max

四、           主要软件功能及图像质量控制

捕捉滚动指纹–实时显示，可根据用户手指滚动的速度和方向进行自动调整，产生采用无缝拼接技术后的图像，滚动完成后自动停止

自动感应–自动感应采集屏幕上的手指位置

自动捕获图像–采集过程中，当指纹质量符合预先设定的标准后，自动捕获图像，无须手动

动态显示–平面指纹的采集过程中，计算机屏幕实时显示采集过程，便于观察和监控采集效果

自动清除前次遗留指纹–自动清除前次指纹采集后遗留的指纹

清除光圈影响–清除在采集过程中由于手指潮湿而引起的光圈影响

图像质量检查–在采集过程中对指纹和掌纹图像的质量做出动态评估; NISTIR7151质量检查

指纹自动切分–将所采集到的四连指/双拇指的指纹图像进行自动切分

自动顺序检测–自动排除错误的指纹采集顺序：双手和手指的交差采集或不正确的采集输入

平面指纹的防滑检测–自动检测出在采集过程中由于手指移动而造成的指纹变形

错误区域控制 - 自动检测出错误的滚动指纹采集区域

防伪检测 - 能够对真人手指和其它带有类似纹路表面的物体（比如手套、手巾纸）进行区分

检测指纹纹路的分布 - 检测指纹的核心、基本/末梢纹路是否缺失

干湿手指–自动识别，无须人工调节

对环境光强度的适应–自动适应

五、GA认证

MC517活体指纹/掌纹采集设备获得了中国安全技术防范认证中心颁发的GA认证证书。产品标准和技术要求：GA/T625-2010、GA/T626.1-2010、GA/T626.2-2010、GA/T864-2010、GA/T865-2010、GA/T866-2010。
