产品展示列表

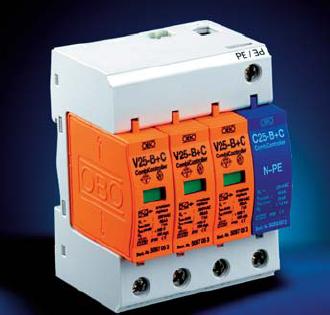

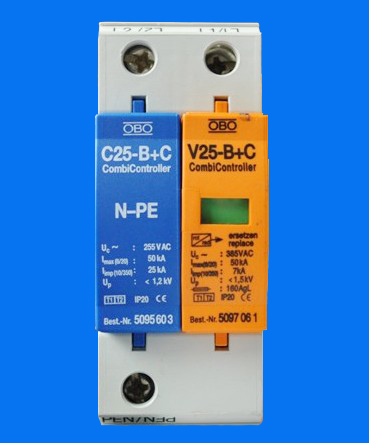

V25-B/1+NPE vV 25-B+C, V 25-B+C/...+NPE 产品描述 特性一览表 V 25-B+C使用优点带标志端子,安装简便可以应付频繁的电涌电流的冲击B+C联合保护器，应用于建筑物整体空间较小的场合只在总配电柜内安装一套保护器可插拔式部件保护器模块损坏后可以带电插拔更换内部连接的保护器底座，1到4片的底座及模块数容易安装热感断路器和视窗指示装置对保护器的工作状态一目了然带NPE火花间隙模块的保护器使用范围广（适用于TN、TT和IT电网）， 结构更安全V 25-B+C/NPE 具有反向插入保护保证保护器模块简单、专业的安装功能和应用领域雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。安装OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。技术参数B+C登记电涌保护器 型号V 25-B+C150320385最大持续操作电压 UC AC （最大允许操作电压） UC DC 150 V~ 200 V~ 330 V~ 410 V~ 385 V~ 505 V~雷电保护区0→2等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B+C Ⅰ级→Ⅱ级 测试标准IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 按照DIN VDE 0675 Part 6 A1+A2的测试电流 标称放电电流 In（8/20） 30 kA 整体最大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 50 kA 100 kA 150 kA 200 kA 最大放电浪涌电流（8/80）根据Vds 2031 V 25-B+C/4 Imax 100 kA 电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数） 脉冲电流 Iimp 电量 Q 单位能量 W/R 8 kA 4 As 16 kJ/Ω 7 kA 3.5 As 12 kJ/Ω 7 kA 3.5 As 12 kJ/Ω 1 kA(8/20)时的电压保护水平 Up 5 kA(8/20)时 Up In时 Up ≤450 V ≤500 V ≤600 V ≤750 V ≤850 V ≤1150 V≤1.0 kV ≤1.2 kV ≤1.5 kV响应时间 TA10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA
V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。

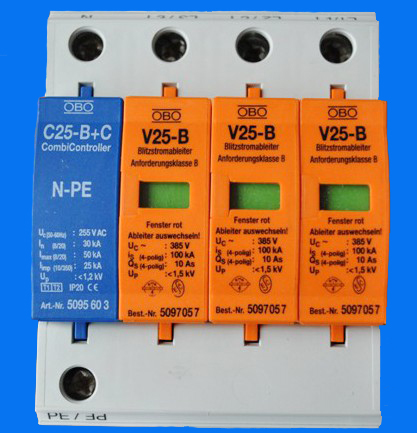

V25-B防雷器应用 当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。V25-B防雷器应用 当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。 V25-B防雷器特殊配置 AS 声光报警模块 附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。 AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。 V25-B防雷器的技术 型号V25-B正常工作电压 UN230V~最大持续工作电压 UcACUcDC385505根据VDE 0675，Part 6标准下的分类级别B在5KA（8/20）冲击电流下的电压保护水平 Up单模块最大通流量 Imax (8/20us)60KA根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值峰值电流 ismax电量 Q特定能量 W/R 25KA12.5AS160 KJ/W承受25Karpm短路电流的最大保险丝规格160A gl连接导线选择范围2.5-35mm2安装按DIN EN50052标准要求，固定于35mm宽之金属导轨上颜色 模块底座橙色灰色700g材料聚酰亚胺体积(长*宽*高)90mm*89mm*62mm NPE 模块技术参数 额定反应直流电压 UagN500V±20%额定工作电压 Ur250V~ 50/60HZ在100V下的绝缘电阻 Riso>10 Gohm依据IEC 529的雷电流测试（10/350）最大通流量 is max电量 Q比能 W/R 25KA12.5As160 KJ/Ω最大通流量 （8/20us） Is max50KA100%雷击浪涌反应电压（1.2/50）UAS 100≤1KV保护水平≤1KV反应时间 tA≤100 ns使用温度范围-40℃-----+80℃

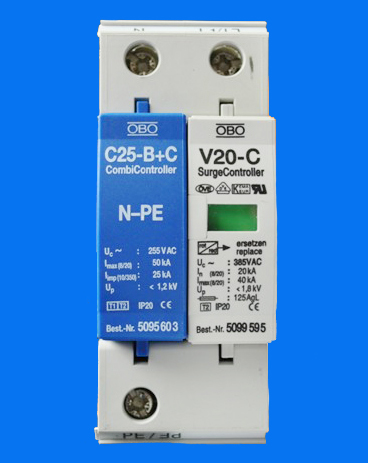

V20-C/1+NPE 属于普通型防雷器，应用于建筑物内的分路配电柜上；可插拔式部件方便更换、安装便捷；保护功能大最大电流量40KA（8/20）残压；安全可靠选用NPE模块更适用于不同电网制式； 相关配置：防爆（NPE）模块、声光（AS）报警；由窗口红色标志反映的故障显示。

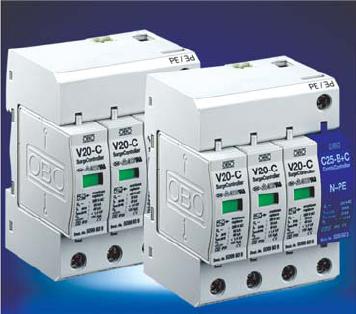

V20-C/3+NPE 属于普通型防雷器，应用于建筑物内的分路配电柜上；可插拔式部件方便更换、安装便捷；保护功能大最大电流量40KA（8/20）残压；安全可靠选用NPE模块更适用于不同电网制式； 相关配置：防爆（NPE）模块、声光（AS）报警；由窗口红色标志反映的故障显示。
