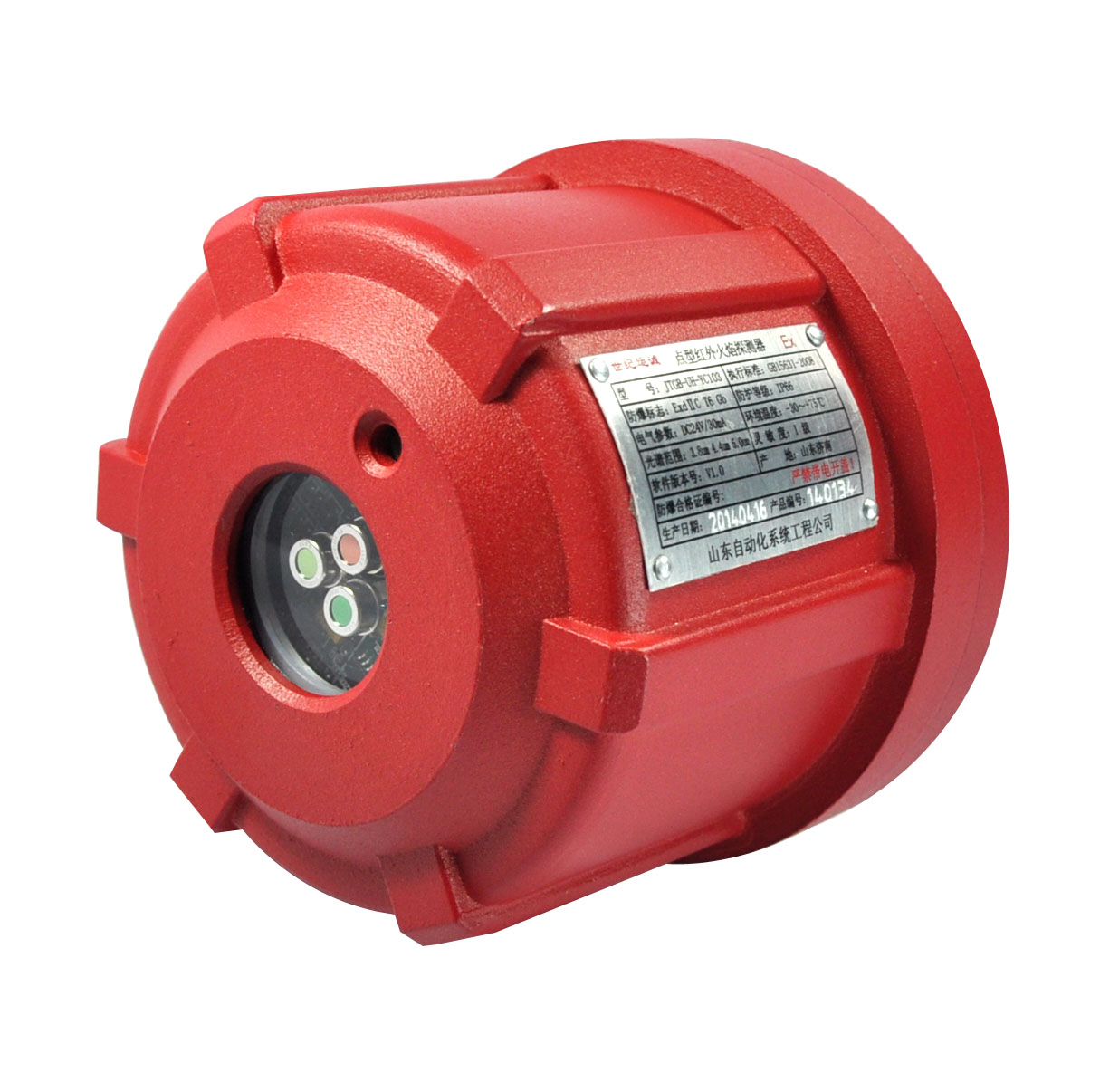

1、点型红外三波段火焰探测器产品概述

防爆三波段点型红外火焰探测器（以下简称探测器）属于智能型火灾探测设备，它运用

了先进的多红外传感技术（MIR），使用三只具有窄带滤波的不同波长的红外传感器，其中

一只传感器工作在反映火焰信息的中心波长，另外两只传感器监视环境中的其他红外辐射，

结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只

有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被

排除。本探测器能够对日光、闪电、电焊、人工光源、环境（人等）、热辐射、电磁干扰、

机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。本探测器采

用非接触式探测，灵敏度现场可调，提供无源接点（用户订货时可选择标准电流输出或总线

输出）与火灾报警系统相连接。

本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天

工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化

工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。

本探测器根据GB3836.1-2010 《爆炸性环境 第1 部分： 设备 通用要求》、

GB3836.2-2010《爆炸性环境 第2部分：由隔爆型外壳 “d”保护的设备》的规定，制成

隔爆型结构，其防爆标志：ExdⅡCT6 Gb。适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度

组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

2. 点型红外三波段火焰探测主要技术参数

型 号 JTGB-UH-YC103

响应的光谱范围 3.8μm、4.4μm、5.0μm

防爆标志 ExdⅡCT6 Gb

防护等级 IP66

工作电压 DC20V～28V （标称值DC24V）

工作电流 ≤30mA （24VDC）

信号输出 继电器无源点

安装方式 壁装或吊装

典型响应时间 5s

最大探测距离 55m 条件：1100C ㎡(33 ㎝×33 ㎝)，高为5 ㎝的正庚烷火

保护角度 ≤90°

重 量 3 kg

外 壳 铸铝

电缆引入装置接口 标配：G3/4’’内螺纹

环境温度 -30～+75℃

相对湿度 ≤95﹪RH（40 ± 2℃）

执行标准 GB15631-2008

保修期 一年
