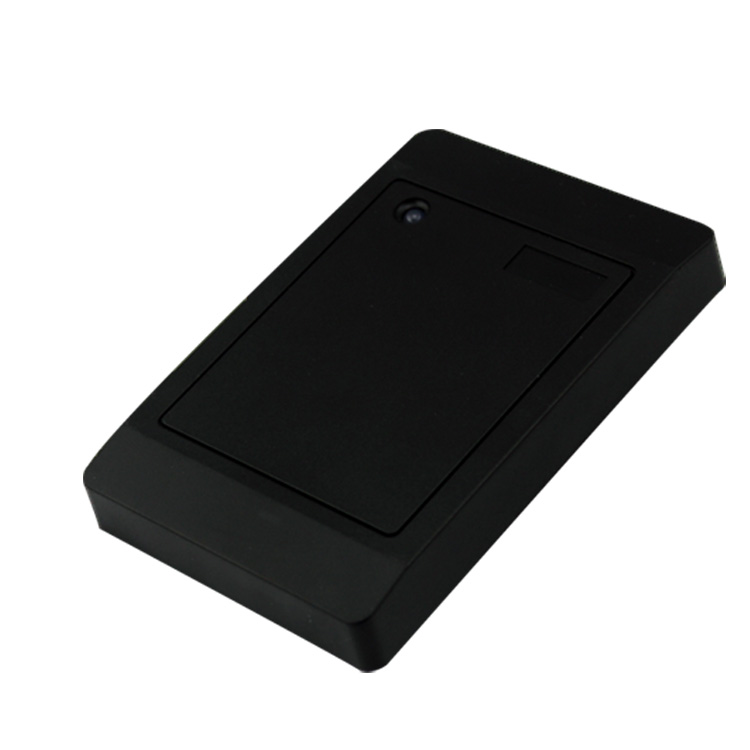

D1系列ID门禁读头 门禁读卡器

1  概述

D1系列ID门禁读头（简称“D1-D读头”）是125KHz非接触式韦根ID卡读卡器，釆用先进的射频接收线路设计及嵌入式微控制器，结合高效译码算法，完成对64bits Read-Only　uem4100兼容式ID卡（EM卡）的接收，具有接收灵敏度高、工作电流小、单直流电源供电、价位低、性能高等特点。防尘、防潮、全密封的设计便于用户安装在室外等恶劣条件下，无机械磨损、经久耐用。

2  产品参数

v 支持卡片：EM -ID

v 传送方式：W26/W34/RS232/RS485/ABA

v 读卡距离：0~15CM（与卡有关）

v 通讯距离：WG26/34≥100M、RS232/485≤1200M

v 读卡速度：＜0.2S

v 读卡间隔：＜0.5S

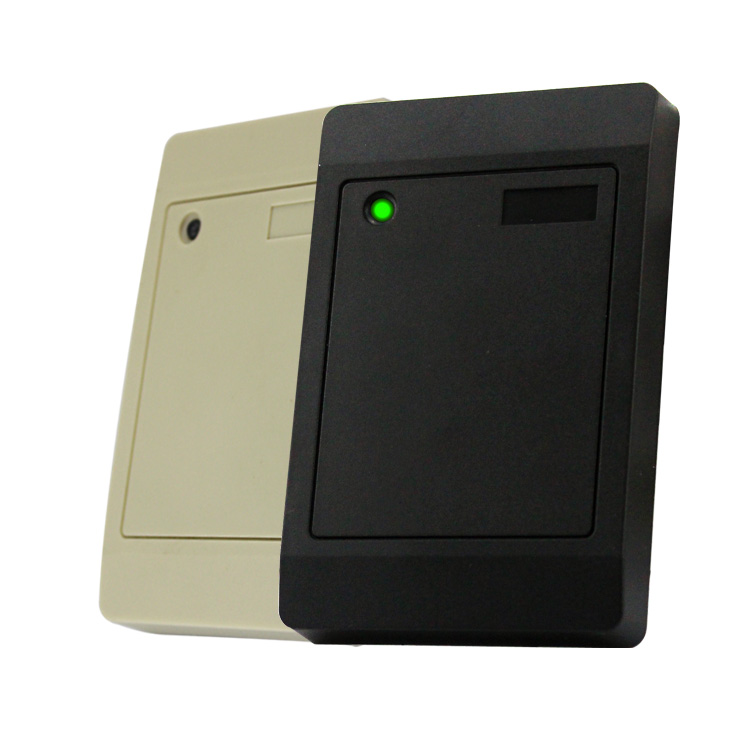

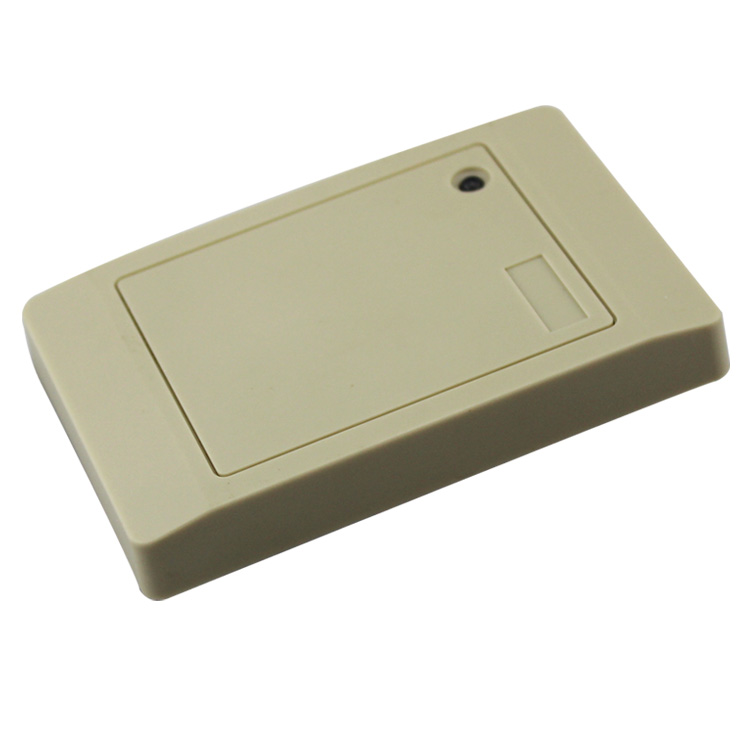

v 颜色（可选）：黑色、米黄色

v 重量： 150G

v 尺寸：114MM×76MM×16MM

v 工作温度：-25℃~75℃

v 工作电压：DC 9V~16V

v 工作电流：0mA~100mA

v 状态指示灯：2色LED（1色-“红色”电源LED，1色-“绿色”状态指示灯）

v 内置喇叭：蜂鸣器，可控制LED和蜂鸣器

v 外壳材料：PVC及喷塑，内部灌黑色树脂胶（可有效防水）

3  安装方法及注意事项

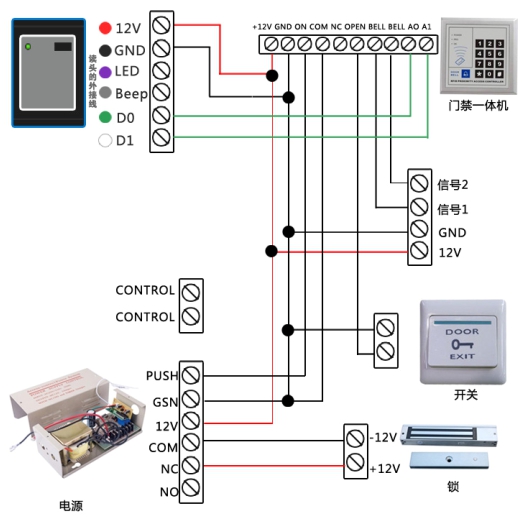

 3.1  安装线路图

注：以上接线图仅代表大部分门禁接线图，如有疑问，请与深圳市思远创智能设备有限公司联系。

 3.2  注意事项

Ø 同一ID卡两次读卡之间的间隔短语500MS时，读头将不发送数据。

Ø 门禁读头不能存储用户数据及信息，亦不能增加卡用户、密码用户及指纹用户。它只是之中拓展刷卡或密码开锁工具，需依托于门禁一体机、刷卡考勤机、多门控制器等设备才能使用。

4  应用领域

门禁、考勤、收费、防盗等各种射频识别应用领域。
