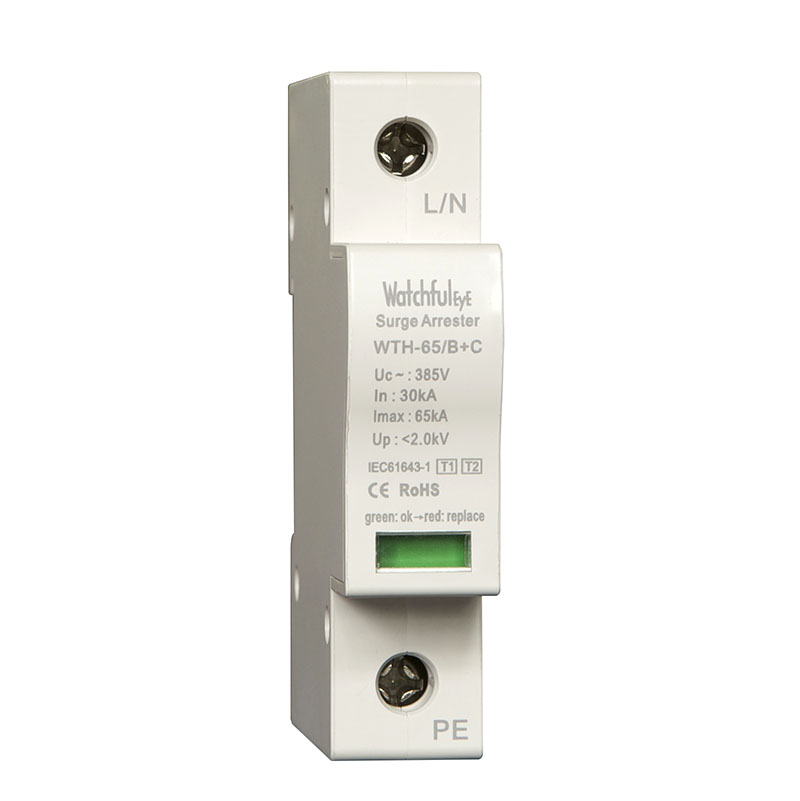

特点描述符合标准: GB18802.1，IEC 61643-1，UL1449应用场合: 主配电柜、分支配电柜一体式设计，以***小的尺寸做到I+II级的浪涌保护能力WTH-65/B+C/R/1P系列型号Uc(AC/DC)UpUres货号WTH-65/B+C/R/1P-7575/100V1.2kV0.6kVCN120211WTH-65/B+C/R/1P-115115/150V1.4kV0.7kVCN120212WTH-65/B+C/R/1P-150150/200V1.5kV0.8kVCN120213WTH-65/B+C/R/1P-275275/350V1.7kV1.0kVCN120214WTH-65/B+C/R/1P-320320/400V1.9kV1.1kVCN120215WTH-65/B+C/R/1P-385385/500V2.0kV1.2kVCN120216WTH-65/B+C/R/1P-420420/600V2.1kV1.4kVCN120217WTH-65/B+C/R/1P-550550/700V2.6kV1.8kVCN120218WTH-65/B+C/R/1P-690690/800V2.9kV2.1kVCN120219※ Uc: 持续工作电压※ 频率: 50/60Hz (交流)※ Up: 电压保护水平※ Ures @6kV/3kA: 残压技术参数GB18802.1/IEC61643-1标准I+II级浪涌保护IEEE标准应用场合C, B & A标称放电电流 (In)30kA放电电流 (Imax)65kA冲击电流 (Iimp)7.5kA保护模式L-PE, N-PE浪涌保护元器件高能量MOV续流 (If)无响应时间 (tA)

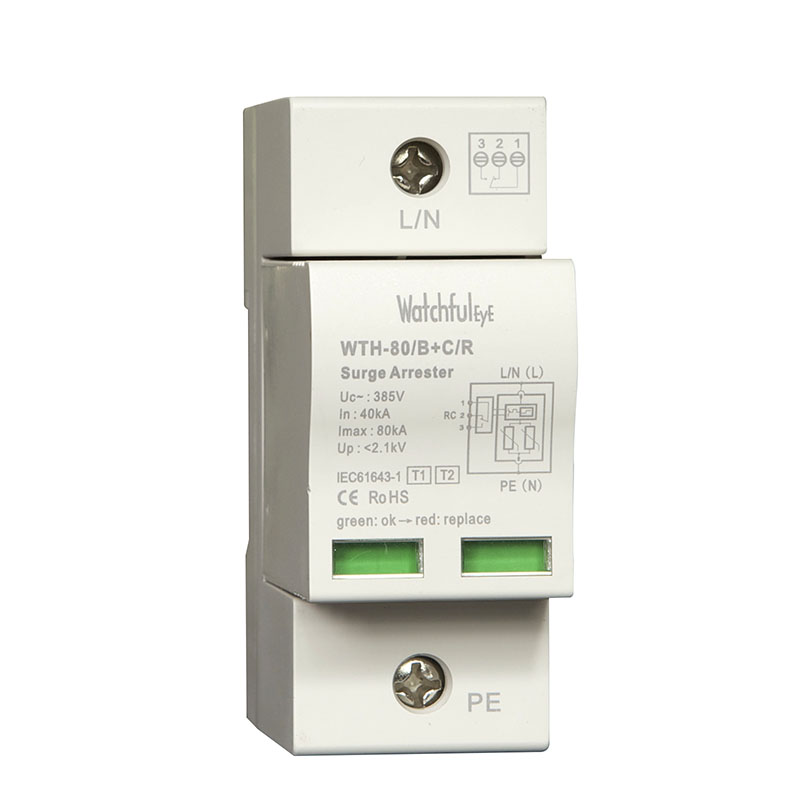

特点描述符合标准: GB18802.1，IEC 61643-1，UL1449应用场合: 主配电柜、分支配电柜插拔结构的设计，便于维护更换WTH-80/B+C/R/1P系列型号Uc(AC/DC)UpUres货号WTH-80/B+C/R/1P-7575/100V1.3kV0.6kVCN120251WTH-80/B+C/R/1P-115115/150V1.5kV0.7kVCN120252WTH-80/B+C/R/1P-150150/200V1.6kV0.8kVCN120253WTH-80/B+C/R/1P-275275/350V1.8kV1.0kVCN120254WTH-80/B+C/R/1P-320320/400V2.0kV1.1kVCN120255WTH-80/B+C/R/1P-385385/500V2.1kV1.2kVCN120256WTH-80/B+C/R/1P-420420/600V2.2kV1.4kVCN120257WTH-80/B+C/R/1P-550550/700V2.7kV1.8kVCN120258WTH-80/B+C/R/1P-690690/800V3.0kV2.1kVCN120259※ Uc: 持续工作电压※ 频率: 50/60Hz (交流)※ Up: 电压保护水平※ Ures @6kV/3kA: 残压技术参数GB18802.1/IEC61643-1标准I+II级浪涌保护IEEE标准应用场合C, B & A标称放电电流 (In)40kA放电电流 (Imax)80kA冲击电流 (Iimp)10kA保护模式L-PE, N-PE浪涌保护元器件高能量MOV续流 (If)无响应时间 (tA)

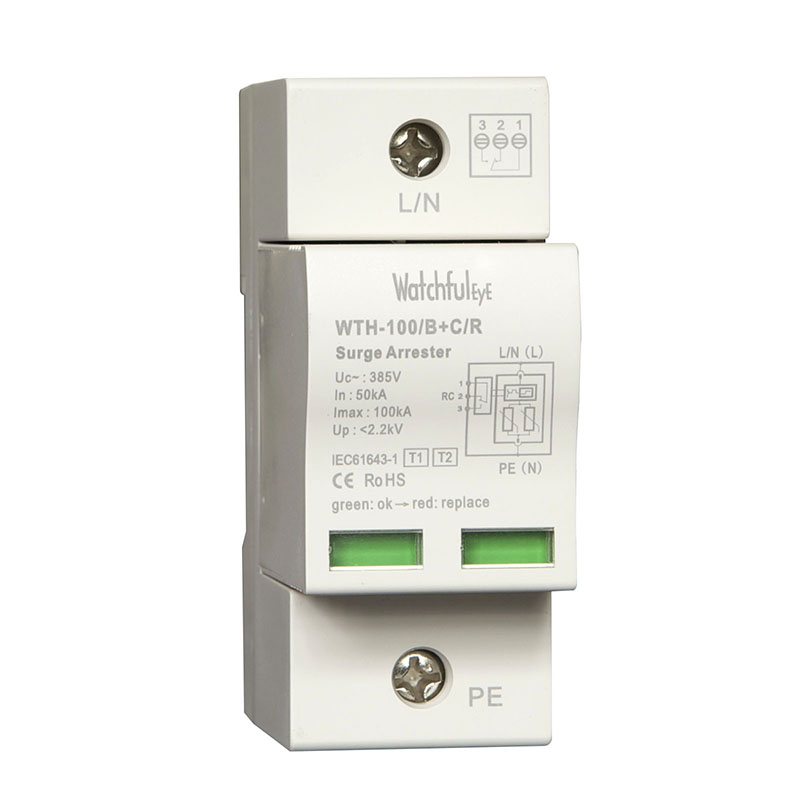

特点描述符合标准: GB18802.1，IEC 61643-1，UL1449应用场合: 主配电柜、分支配电柜插拔结构的设计，便于维护更换WTH-100/B+C/R/1P系列型号Uc(AC/DC)UpUres货号WTH-100/B+C/R/1P-7575/100V1.4kV0.6kVCN120271WTH-100/B+C/R/1P-115115/150V1.6kV0.7kVCN120272WTH-100/B+C/R/1P-150150/200V1.7kV0.8kVCN120273WTH-100/B+C/R/1P-275275/350V1.9kV1.0kVCN120274WTH-100/B+C/R/1P-320320/400V2.1kV1.1kVCN120275WTH-100/B+C/R/1P-385385/500V2.2kV1.2kVCN120276WTH-100/B+C/R/1P-420420/600V2.3kV1.4kVCN120277WTH-100/B+C/R/1P-550550/700V2.8kV1.8kVCN120278WTH-100/B+C/R/1P-690690/800V3.1kV2.1kVCN120279※ Uc: 持续工作电压※ 频率: 50/60Hz (交流)※ Up: 电压保护水平※ Ures @6kV/3kA: 残压技术参数GB18802.1/IEC61643-1标准I+II级浪涌保护IEEE标准应用场合C, B & A标称放电电流 (In)50kA放电电流 (Imax)100kA冲击电流 (Iimp)12.5kA保护模式L-PE, N-PE浪涌保护元器件高能量MOV续流 (If)无响应时间 (tA)

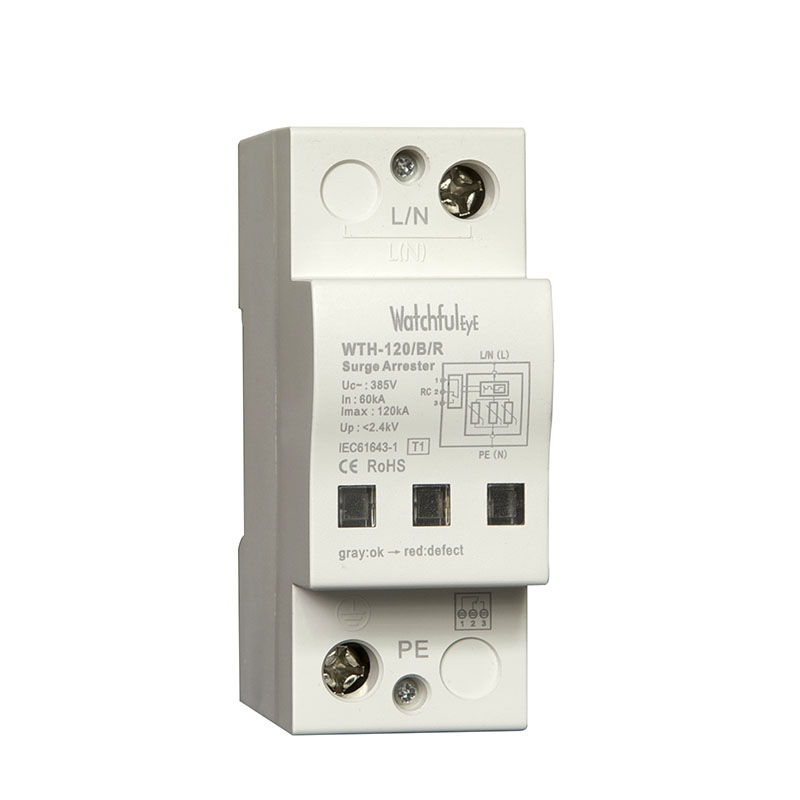

特点描述符合标准: GB18802.1，IEC 61643-1，UL1449应用场合: 主配电柜一体式结构，模块集成三组MOV同时保护，实现一级的浪涌保护；如果浪涌保护器老化时，当两个指示窗口显示红色，它仍能满足二级浪涌保护的要求。WTH-120/B/R/1P系列型号Uc(AC/DC)UpUres货号WTH-120/B/R/1P-7575/100V1.5kV0.6kVCN120301WTH-120/B/R/1P-115115/150V1.7kV0.7kVCN120302WTH-120/B/R/1P-150150/200V1.8kV0.8kVCN120303WTH-120/B/R/1P-275275/350V2.1kV1.0kVCN120304WTH-120/B/R/1P-320320/400V2.2kV1.1kVCN120305WTH-120/B/R/1P-385385/500V2.4kV1.2kVCN120306WTH-120/B/R/1P-420420/600V2.5kV1.4kVCN120307WTH-120/B/R/1P-550550/700V2.9kV1.8kVCN120308WTH-120/B/R/1P-690690/800V3.2kV2.1kVCN120309※ Uc: 持续工作电压※ 频率: 50/60Hz (交流)※ Up: 电压保护水平※ Ures @6kV/3kA: 残压技术参数GB18802.1/IEC61643-1标准一级浪涌保护IEEE标准应用场合C & B标称放电电流 (In)60kA放电电流 (Imax)120kA冲击电流 (Iimp)15kA保护模式L-PE, N-PE浪涌保护元器件高能量MOV续流 (If)无响应时间 (tA)

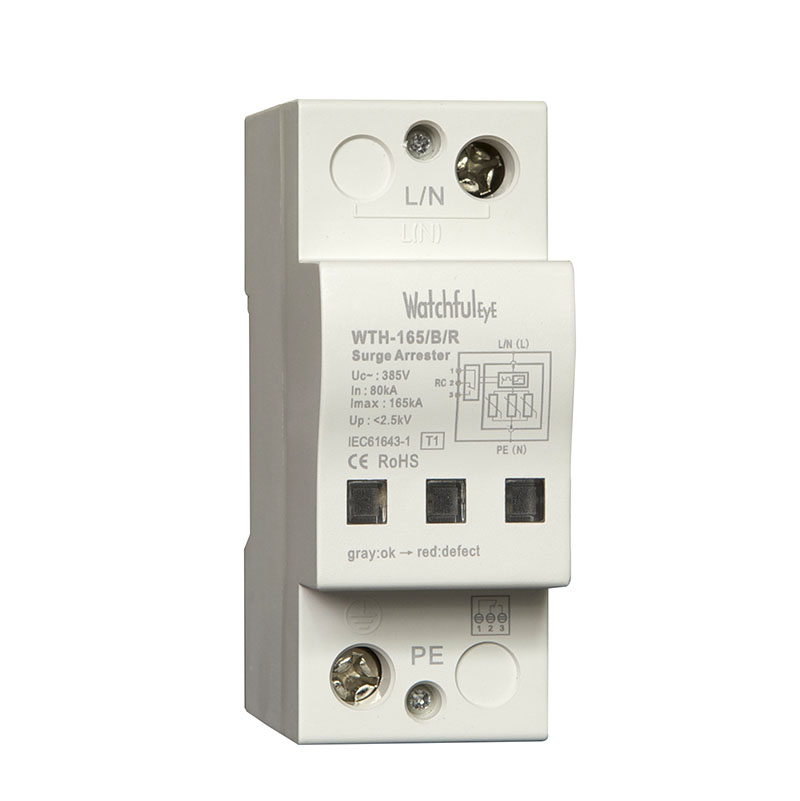

特点描述符合标准: GB18802.1，IEC 61643-1，UL1449应用场合: 主配电柜一体式结构，模块集成三组MOV同时保护，实现一级的浪涌保护；如果浪涌保护器老化时，当两个指示窗口显示红色，它仍能满足二级浪涌保护的要求。WTH-165/B/R/1P系列型号Uc(AC/DC)UpUres货号WTH-165/B/R/1P-7575/100V1.6kV0.6kVCN120321WTH-165/B/R/1P-115115/150V1.8kV0.7kVCN120322WTH-165/B/R/1P-150150/200V2.0kV0.8kVCN120323WTH-165/B/R/1P-275275/350V2.3kV1.0kVCN120324WTH-165/B/R/1P-320320/400V2.4kV1.1kVCN120325WTH-165/B/R/1P-385385/500V2.5kV1.2kVCN120326WTH-165/B/R/1P-420420/600V2.7kV1.4kVCN120327WTH-165/B/R/1P-550550/700V3.0kV1.8kVCN120328WTH-165/B/R/1P-690690/800V3.3kV2.1kVCN120329※ Uc: 持续工作电压※ 频率: 50/60Hz (交流)※ Up: 电压保护水平※ Ures @6kV/3kA: 残压技术参数GB18802.1/IEC61643-1标准一级浪涌保护IEEE标准应用场合C & B标称放电电流 (In)80kA放电电流 (Imax)165kA冲击电流 (Iimp)17.5kA保护模式L-PE, N-PE浪涌保护元器件高能量MOV续流 (If)无响应时间 (tA)

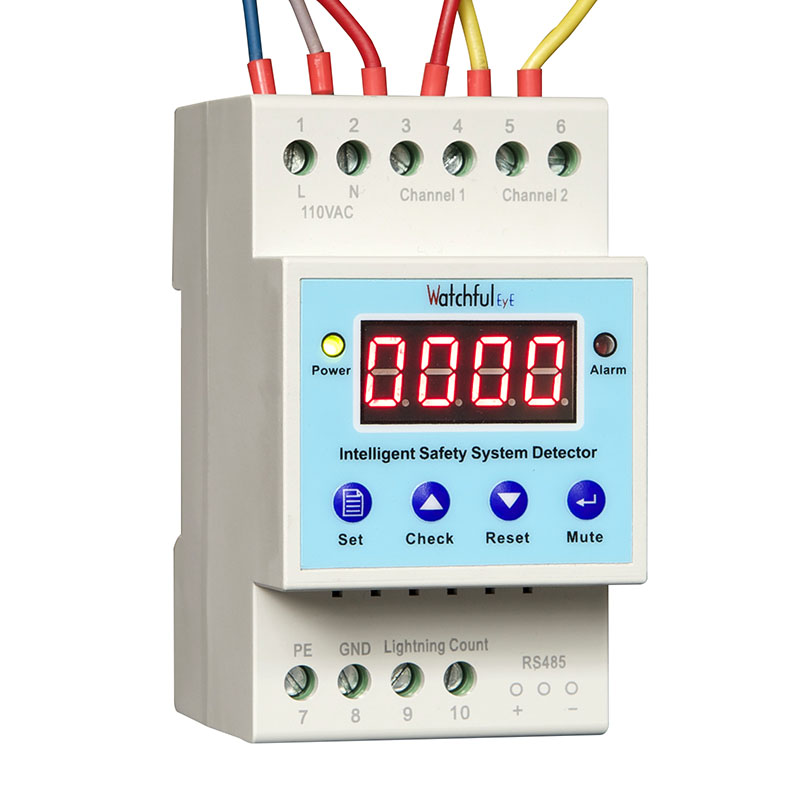

针对220/380V 50Hz的电网系统，请选择型号：WTH-CS/F-E220货号：CN121086主要功能：1、内置第三级防雷功能，6kV(1.2/50μs)+3kA(8/20μs)的防雷能力，适用于机房的末端精细防雷保护2、雷电计数，0-9999次数记录，停电不丢失数据，雷电计数触发：0.35KA/0.6KV(1.2/50μs)3、2路防雷器的故障监控，NO/NC(常开/常闭)接线模式选择4、支持云服务扩展5、485联网，标准的Modbus协议，支持二次开发WTH-CS/F-E - Page 02产品尺寸:长X宽X高：66mmX52mmX90mm固定及安装:35mm标准导轨式的固定方式，配电箱、机柜和面板等多种场合的安装都及其的便利。接线端子描述：1-2: 电源，WTH-CS/F-E220，适合电网220V交流电源系统3-4: “信道1 NO/NC”的遥信输入，接需要监测的套防雷器的遥信接口，接在防雷器的COM-NO(常开)或COM-NC(常闭)接口5-6: “信道2 NO/NC”的遥信输入，接需要监测的套防雷器的遥信接口，接在防雷器的COM-NO(常开)或COM-NC(常闭)接口7：机房的防雷接地排8: 机柜的屏蔽外壳的接地线，条件允许的情况下，机柜的屏蔽外壳的接地线和机房的防雷接地排连接形成机房整体的等电位9-10: 雷电计数器的感应磁环，感应磁环套在防雷器的接地线上RS485: +/-线接在RS485联网设备的对应接线端子上认识设备面板待机4位常亮数码管显示：重新加电或则按自检键后，先显示版本号，然后显示验证码，三声告警声后自检完成，再显示雷电计数。 两个指示灯： 1、“Power”绿灯亮，代表供电和工作正常2、“Alarm”红灯亮，有雷电计数、防雷器状态不正常面板按钮功能和设置：Set：设置Check：自检（设置状态下为“上”功能键）当有报警时，排除故障，再按CHECK重新自检 Reset：复位（设置状态下为“下”功能键）（长按，初始化到出厂值） Mute：静音（设置状态下为“回车”键） 设置方法： 1、按“设置”，进入设置菜单，显示菜单代码，如“［01］”，上下选择01-07，按回车，确定选择这个功能码的设置，再按上下，设置数值，按回车确定数值退出到设置菜单页面，也可以等30秒钟保存并返回。 2、功能码菜单： ［01］信道1接线方式：0=常开触点(COM-NO)，1=常闭触点(COM-NC)（菜单［01］设置，默认＝0）［02］信道2接线方式：0=常开触点(COM-NO)，1=常闭触点(COM-NC)（菜单［02］设置，默认＝0）［03］雷击次数 （长按“下”功能键，雷击次数清0）［04］告警模式：0=标准模式告警，1=强制从不告警，2=强制开启告警［05］485地址（长按快速递增）（默认1） ［06］0=Modbus模式，1=主动发送的云服务扩展［07］主动发送的云服务扩展发送时间间隔，0s，60s，120s, 300s（默认60秒）WTH-CS/F-E - Page 03调试和使用1、连接电源：1-2线接至市电的单相220V系统，在级和第二级防雷器的后端2、给设备供电3、Power电源灯常亮，LCD逐步显示版本号，设备验证码，雷电次数，进入待机状态4、如果出现告警，按“Mute”按钮，使设备静音，逐项检查功能码菜单的设置是否正确(见“面板按钮功能和设置”章节)5、间隔地断开和连接防雷器的遥信接口，测试告警功能6、当出现告警时，“Alarm”告警灯亮，并发出声音告警7、恢复遥信接口的接线，使设备的接线处于正常状态8、按"Mute"按钮，使设备静音，告警灯会仍常亮9、按“Check”自检按钮，设备重新自检，告警灯灭，设备正常，进入待机状态（出现告警时，必须按自检才能恢复正常）其它应用技巧1、防雷器的遥信建议接在COM-NC(常闭)接口，因为当没有连接防雷器时，常开接口默认为设备正常的2、NO(常开)、NC(常闭)接口可扩展应用于开关量的信号输入的告警设备，如门禁、玻璃破碎、水浸告警、温度、湿度、烟感等3、常开接口，当有更多的开关量告警设备的连接，可以并联接到COM-NO(常开)接口上，当任何一个设备告警时，都会变成COM-NC(常闭)信号

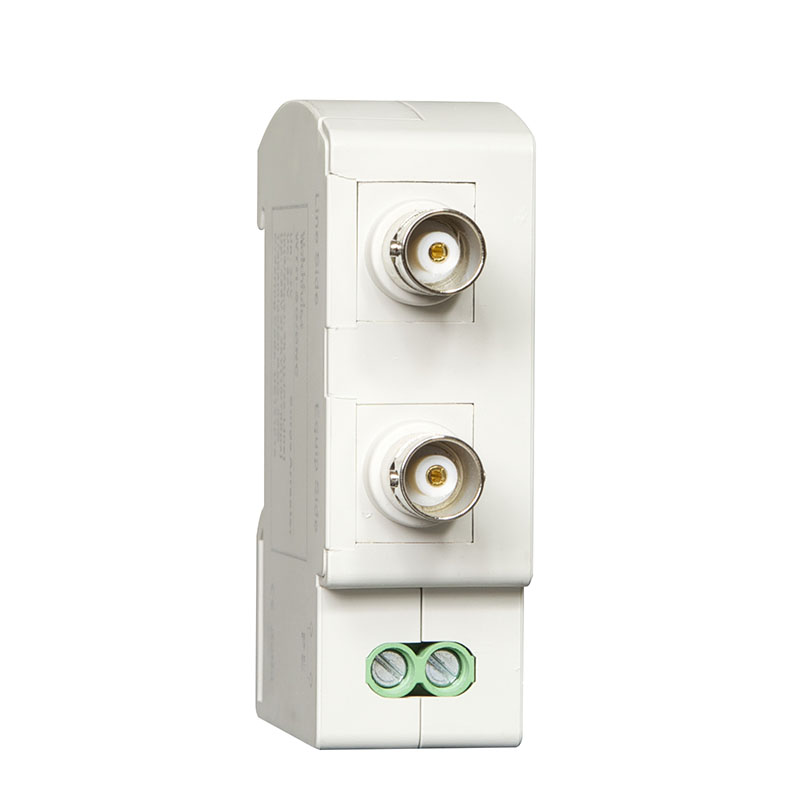

特点描述WTH-SG/BNC导轨式视频监控浪涌保护器串联在同轴线和BNC接头之间，保护视频监控设备(摄像头、视频分配器、视频录像机、闭路电视等设备)免遭过电压浪涌的袭击。(符合标准: GB18802.21、IEC61643-21、CE)技术参数型号WTH-SG/BNC货号CN121015额定工作电压 (Un)24VDC持续工作电压 (UC)36VDC标称放电电流 (In @8/20μs)3kA (线-线)放电电流 (Imax @8/20μs)20kA (线-GND/PE)电压保护水平 (Up @线-线)70V @ 3kV (1.2/50)电压保护水平 (Up @线-GND/PE)600/700V @ 3kV (1.2/50)插入损耗

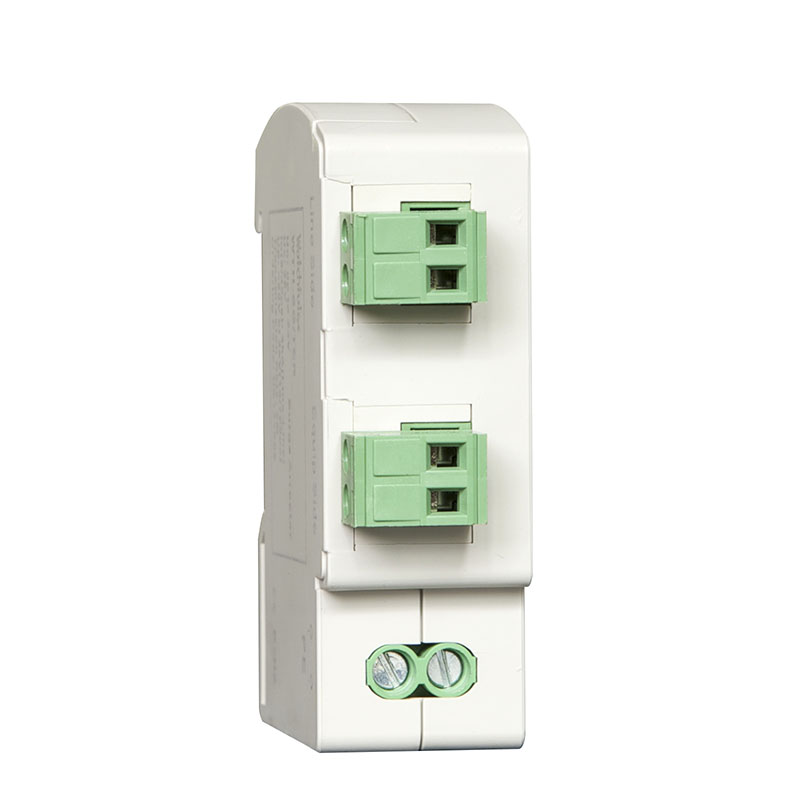

特点描述WTH-SG/TER导轨式浪涌保护器串联在4~20mA控制信号或双绞线数据信号(RS232，RS422，RS485)等的线路上，保护系统设备(三合一监控摄像机、工业监测设备、自动化设备等)免遭过电压浪涌的袭击。(符合标准: GB18802.21、IEC61643-21、CE)技术参数型号WTH-SG/TER货号CN121009额定工作电压 (Un)3-18VAC, 5-24VDC持续工作电压 (UC)23VAC, 33VDC标称放电电流 (In @8/20μs)3kA (线-线)放电电流 (Imax @8/20μs)20kA (线-GND/PE)电压保护水平 (Up @线-线)60V @ 3kV (1.2/50)电压保护水平 (Up @线-GND/PE)65V @ 3kV (1.2/50)线路负载电流800mA (每对线)插入损耗

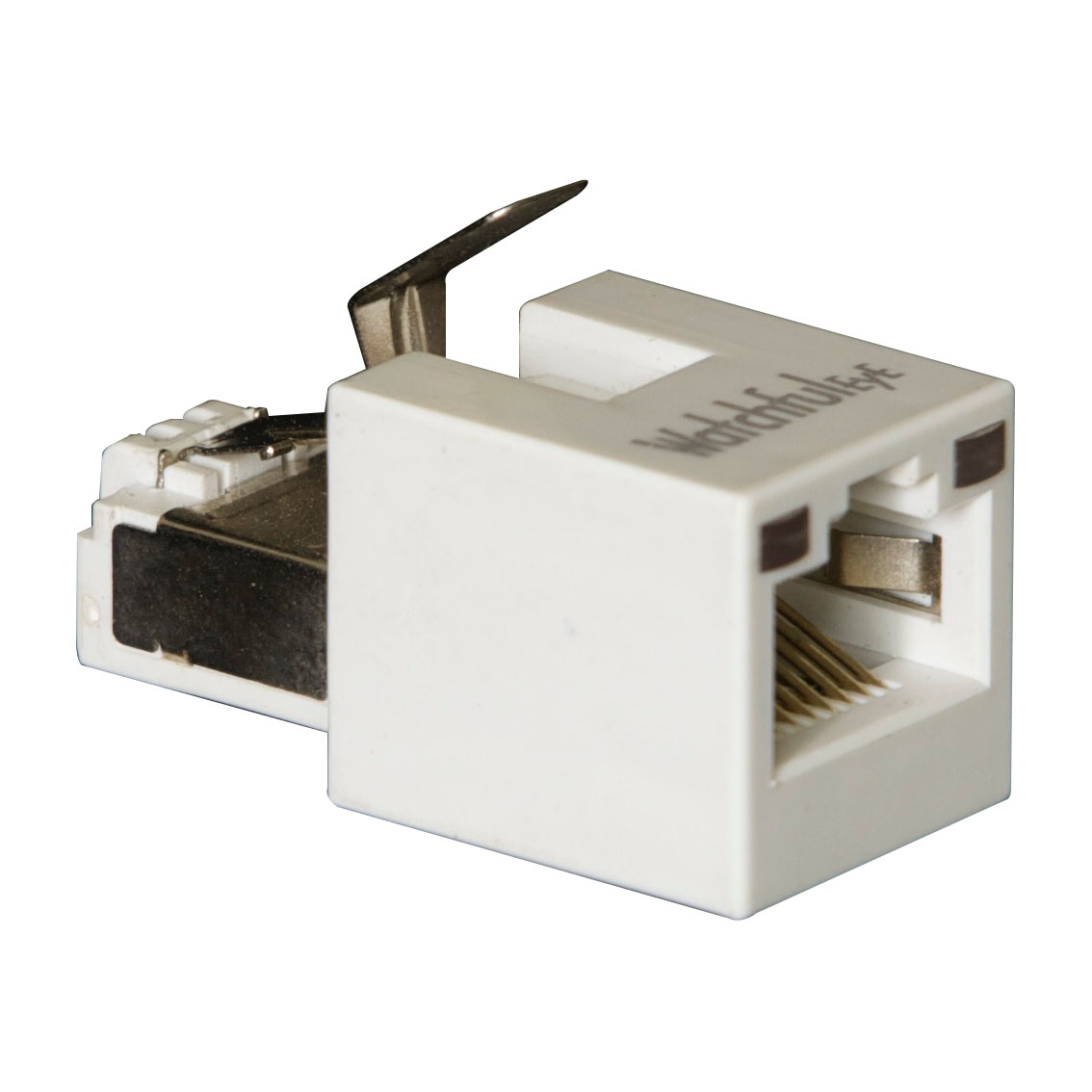

描述WTH?-SG/RJ45系列应用于网络通讯系统的浪涌保护。WTH-SG/RJ45-S以太网&PoE浪涌保护器串联在CAT6线和RJ45网络接口之间，自适应10/100/1000M以太网系统，保护网络设备(电脑、路由器、交换机、PoE设备等)免遭过电压浪涌的袭击。(符合标准：IEC61643?21, UL497B, IEEE 802.3af PoE/802.3 at PoE Plus)技术参数型号WTH-SG/RJ45-S货号CN121101额定电压 (Un)2.4V(以太网)/48V(PoE)持续工作电压 (UC)3V(以太网)/60V(PoE)标称放电电流 (In @8/20μs)400A (线-线)累计放电电流(Imax @8/20μs)5kA (线-GND)电压保护水平(Up @线-线)45V @ 3kV (1.2/50)电压保护水平 (Up @线-GND)120V @ 3kV (1.2/50)线路负载600mA (PoE)适应网络速率100/1000Mbps带宽(3db)每线>250MHz插入损耗

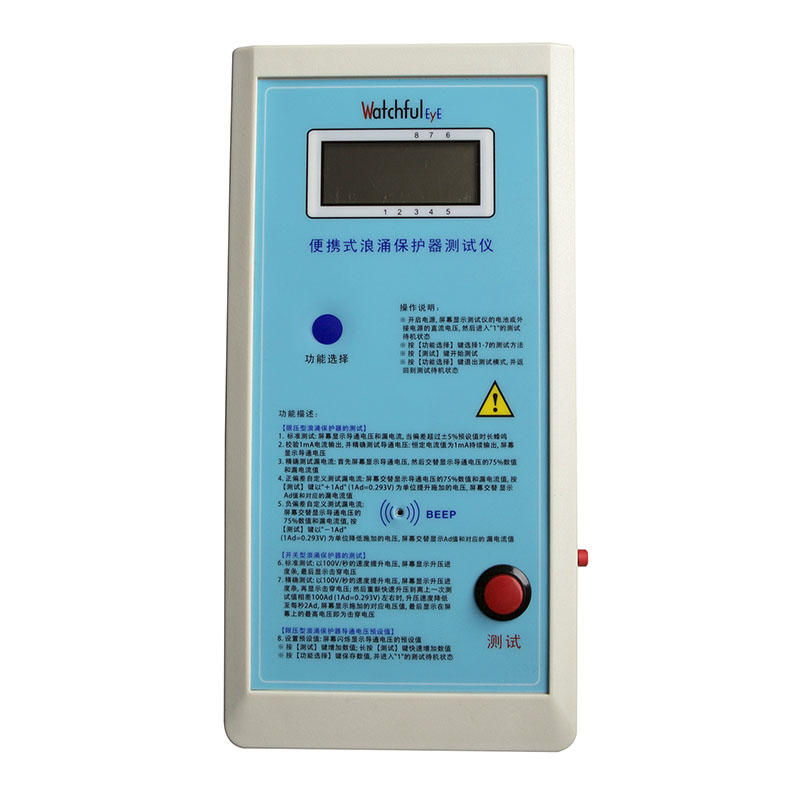

系统里安装的浪涌保护器是否已被击穿？使用多年的浪涌保护器是否可以继续使用？如果系统的电压是380V, 选择的浪涌保护器电压是否正确？浪涌保护器上仅标注了UC的数据，真实响应雷电流的导通电压是多少？一、限压型SPD的测试方法“功能1”测试模式，按测试按钮，屏幕上即刻显示导通电压和漏电流二、开关型SPD的测试方法“功能6”测试模式，按测试按钮，屏幕上显示击穿电压WTH-CS/BT-1000V手持式浪涌保护测试仪，适用于限压型和开关型浪涌保护器参数的测量，以此数据来评估浪涌保护器的工作特性和配合施工现场的产品选型。WTH-CS/BT-1000V产品特点：1、手持式携带方便，干电池、充电电池、外接电源均可，适合办公室和外出现场检测。2、测试方法简便：一键测式按钮，快速、精准测试，即刻显示浪涌保护器数据。3、MOV测试时，导通电压大于或小于预设值±5％时长蜂鸣提示4、MOV测试时，漏电流大于20μA时长蜂鸣提示5、适用于测试MOV型和GDT型浪涌保护器6、精确测试恒流1mA下的导通电压7、精确测试75%的导通电压下的漏电流8、测试仪升压大于1000V DC9、便捷的万用表校准方式WTH-CS/BT-1000V技术参数：导通电压Un(V1mA)测量范围：0~1000V漏电流测量范围：0~25μA, ±2.5%, ±0.5μA“功能1”测试模式，测量限压型浪涌保护器，2.5秒左右显示导通电压和漏电流击穿电压测量范围：120~1000V, ±2.5%, ±5V(120-1000V)“功能6”测试模式，测量开关型浪涌保护器，以100V/秒逐步提升直流电压，精确测量击穿电压导通电压***小分辨率：1V漏电流***小分辨率：0.1μA工作温度：0°C ~ +50°C电源：4节5号充电电池、4节5号干电池、5V2.5A外接电源变压器重量：570g(不含附件)尺寸：245mm×120mm×50mm测试参数数据:系统电压持续工作电压（UC）导通电压（V1mA）参考防雷器型号110V、120/208V150V215-265VWTH-40/C/R/2P-150220/380V275V385-475VWTH-40/C/R/4P-275220/380V、277/480V385V560-680VWTH-40/C/R/4P-385347/600V550V820-1000VWTH-40/C/R/4P-5502015年新版本使测试操作更简单WTH-CS/BT-1000V测试操作说明：※ 开启电源, 屏幕显示测试仪的电池或外接电源的直流电压, 然后进入"1"的测试待机状态※ 按【功能选择】键选择1-7的测试方法 ※ 按【测试】键开始测试 ※ 按【功能选择】键退出测试模式, 并返回到测试待机状态注：当设置有导通电压预设值时，测试“类型1”的测试方式，测得的数值大于或小于预设值的5%时，会长蜂鸣提示。功能选择键描述：【限压型浪涌保护器的测试】1. 标准测试: 屏幕显示导通电压和漏电流, 当偏差超过±5%预设值时长蜂鸣2. 校验1mA电流输出, 并精确测试导通电压: 恒定电流值为1mA持续输出, 屏幕显示导通电压3. 精确测试漏电流: 首先屏幕显示导通电压, 然后交替显示导通电压的75%数值和漏电流值4. 正偏差自定义测试漏电流: 屏幕交替显示导通电压的75%数值和漏电流值, 按【测试】键以"＋1Ad" (1Ad=0.293V) 为单位提升施加的电压, 屏幕交替 显示Ad值和对应的漏电流值5. 负偏差自定义测试漏电流:屏幕交替显示导通电压的75%数值和漏电流值, 按【测试】键以"－1Ad" (1Ad=0.293V) 为单位降低施加的电压, 屏幕交替显示Ad值和对应的 漏电流值【开关型浪涌保护器的测试】6. 标准测试: 以100V/秒的速度提升电压, 屏幕显示升压进度条, ***后显示击穿电压7. 精确测试: 以100V/秒的速度提升电压, 屏幕显示升压进度条, 再显示击穿电压; 然后重新快速升压到离上一次测试值相差100Ad (1Ad=0.293V) 左右时, 升压速度降低至每秒2Ad, 屏幕显示施加的对应电压值, ***后显示在屏幕上的电压即为击穿电压【限压型浪涌保护器导通电压预设值】8. 设置预设值: 屏幕闪烁显示导通电压的预设值 ※ 按【测试】键增加数值; 长按【测试】键快速增加数值※ 按【功能选择】键保存数值, 并进入"1"的测试待机状态测试仪的校准：用适配的螺丝刀打开测试仪后盖，找到各功能校准所对应的电位器R3、R14、R17、R4步、校验1mA的恒流“功能2”测试模式，用于校验1mA电流的稳定性（万用表电流档）第二步、R3校准导通电压 “功能2”测试模式，用于校准MOV测试的导通电压（万用表电压档）第三步、R14校准75%的导通电压“功能3”测试模式，用于校准MOV测试的75%导通电压值（万用表电压档）第四步、R17校准漏电流“功能3”测试模式，用于校准MOV测试的75%导通电压下的漏电流值（万用表电流档）第五步、R4校准击穿电压“功能7”测试模式，用于校准GDT测试的击穿电压（万用表电压档）注：R3、R14、R17和R4为电位器
