联网型光电感烟火灾探测器(以下简称探测器)适用于商场、宾馆、商店、仓库、电机房等民用及工业

场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，可与安防系

统配套使用

一. 性能：

报警声音： ≥80dB

供电电源： DC9V～DC28V

电流： 静态电流≤200uA

报警电流≤45mA

工作温度： -10℃～+50℃

相对湿度： ≤95%RH(40℃±2℃)

烟雾灵敏度：1.06±.26%ＦＴ.

符合标准：GB4715-2005

输出形式： 声光报警/继电器无源触点（NO/NC 可设置）输出

二. 功能：

自检：按下检测按钮,探测器闪亮，同时发出报警音响和继电器信号输出。

工作：正常情况下,探测器大约每隔40 秒指示灯会闪亮一下。探测器自动检测周围环境中的烟雾浓度,

并根据使用环境状况进行灵敏度自动补偿。当烟雾浓度接近报警值，探测器加快对烟雾浓度趋势进行智能

运算,同时报警指示灯开始闪亮。若运算结果达到或超过报警值,探测器开始声光报警,并启动继电器输出。

当周围环境的烟雾浓度降低到报警值以下时,探测器自动恢复正常工作状态。

输出：无源触点输出；触点容量24V/1A，可通过探测器内部的跳线，设置为常开或常闭触点输出。出

厂时跳线默认设置触点为常闭。

四.安装：

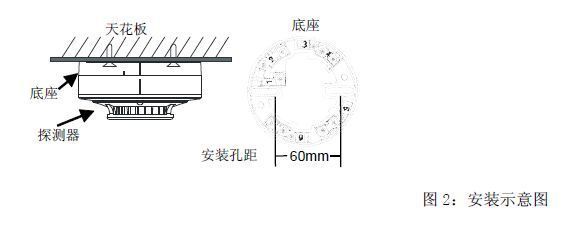

在天花板上相距60mm 的位置上打两个直径5mm 的安装孔, 如图3 用涨塞和螺钉固定探测器底座在天花板上

图2：安装示意图

注意：该产品不适宜在以下场所使用：
