一、概述

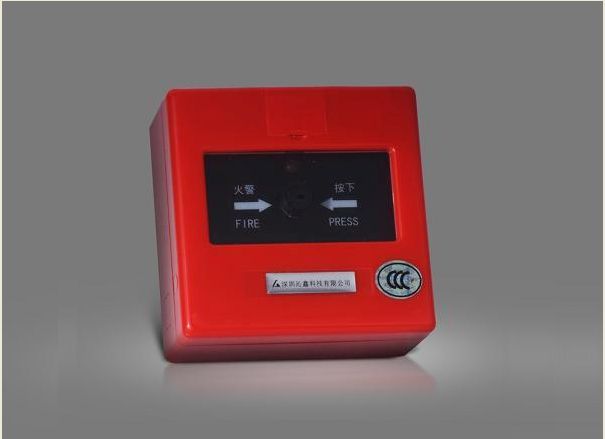

J-SAP-M-JLMP手动火灾报警按钮（以下简称手动报警按钮）是火灾报警系统的重要组成部分。当现场人员确认发生火灾后按下手动报警按钮上的有机玻璃片即可向火灾报警控制器发出报警信号，控制器接收到报警信号后将显示出手动报警按钮的编号或位置并发出报警声响。

1.产品特点：

◆与JB-TGZL-JLV3控制器配套使用；

◆探测器内部采用智能芯片，处理功能强大，报警准确、可靠；

◆数控编址，无需编码开关，结构上保证了电子线路密封；

◆按钮上的有机玻璃片在按下后可用专用工具复位；

◆造型圆润美观。

2.主要用途及适用范围：

适用于人员经常出入的场所。

3.品种、规格：J-SAP-M-JLMP。

4.使用环境条件：

温度范围：-10℃～50℃；

湿度范围：小于95％工作条件。

二、结构特征与工作原理

2.工作原理

本报警按钮采用按压报警方式，报警按钮内置单片机完成报警检测及与控制器通讯功能，单片机内含EEPROM，用于存储地址码、设备类型等信息，地址码可通过本公司生产的电子编码器进行现场更改。

三、技术特性

1.主要性能参数：

◆线制：无极性二总线；

◆工作电压：15-32V总线脉冲；

◆工作电流：监视电流0.3mA    报警电流1mA；

◆使用环境：温度-10～+50℃   相对湿度95%（不凝露）；

◆启动零件类型：重复使用型；

◆启动方式：人工按下有机玻璃片；

◆复位方式：用专用工具手动复位；

◆报警确认灯：红色；

◆编码方式：电子编码，编码范围为1～200；

◆灵敏度：I级；

◆壳体材料和颜色：ABS 红色；

六、使用 操作

1)编址：

本手动报警按钮的编址方式有两种，现场编码时可利用本公司生产的电子编码器进行编址，也可接入报警控制器进行回路数控编址。下面分别介绍两种编址方法：

a.编码器编址方法：将电子编码器与手动报警按钮的总线端子接好，输入地址号后按写址即完成编址工作。

b.回路数控编址方法：首先，被编址的手动报警按钮不能接入控制器的报警回路，即处于未加电的离线状态。但应有空底座连接在某一回路上。在控制器“设置”菜单中，进入回路数控编址选项。在“回路数控编址”界面上，输入将要接入的回路的号码和手动报警按钮将要编的地址号码。将被编址的手动报警按钮卡入该回路的空底座上。几秒钟后，可观察到该手动报警按钮的指示灯高亮，大约3个巡检周期后该手动报警按钮进入正常工作状态，每个巡检周期微光闪亮一下。控制器提示该手动报警按钮编址成功。接下来，按“修改”键重新确定编址号码，再按上述过程对新手动报警按钮进行编址。对已编址并在运行的手动报警按钮重新编址，须将其摘离回路总线，搁置15秒钟后，按照上述方法进行。同一回路上，地址范围1～200，每个手动报警按钮地址号唯一，不得重号。

2)登记运行：探测器进入正常工作状态后，可看到指示灯微弱闪亮（不易察觉），闪亮周期约为3秒（与巡检周期同步）。将系统需配接的探测器都进行完编址及安装后，操作控制器对探测器进行登记，选择菜单“设置”，输入密码，选择“安装设置”，再输入密码，选择“1回路地址自动登记”，等待登记完成；而后进入查询菜单，选择“1回路注册地址”，核查登记结果。

3)报警测试：登记无误后，即可对探测器进行按压报警试验。探测器报警后，其确认灯保持高亮。

一切正常后，探测器即可投入运行。
