1.0   概述

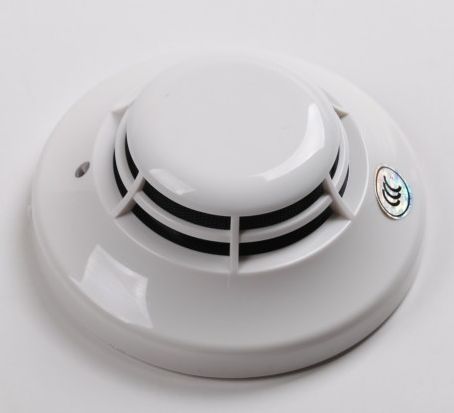

1.1  JTY-GM-JLDS1点型光电感烟火灾探测器(以下简称探测器)是我公司成功研制的新一代智能火灾探测器，该探测器采用红外散射原理设计，内置先进的MCU微处理器，采用了先进的火灾烟雾探测算法，制造工艺采用先进的SMT贴片技术，并采用了完善的屏蔽措施，对电磁环境恶劣场所有着很好的抗干扰能力。同时也采用了防潮湿、防腐蚀、防霉变等措施,对沿海高潮湿地区有着很好的防护能力。

1.2  该探测器采用电子编码方式编址，编址后与我公司生产的JLV2、JLV3等火灾报警控制器配合使用，探测器正常工作时，红灯闪亮，当检测到火警信号时红灯常亮。

1.3  该产品为光电型感烟火灾探测器。

2.0   结构特征及工作原理

2.1壳体材料和颜色

壳体采用ABS复合塑胶设计成型，外观设计美观，采用白色外观.

2.2工作原理、工作特性

该探测器原理是通过红外发射和接收光线传感器来测量烟的浓度的，探测器的迷宫为黑色，能阻挡外部的光线进入。当烟雾进入到迷宫内，烟雾粒子会将部分光束散射到传感器上。若烟雾的浓度逐渐增加，就会有更多的光束被散射到传感器上，在达到一定的程度时探测器就会报警，报警时探测器指示灯常亮，并向控制器反馈火警信号，直到复位控制器为止。控制器通过检测回路中探测器反馈的火警信号通过预先编程信息启动相应的控制设备。

2.3 主要部件

该探测器是由外壳、支座、迷宫体、红外发射管、红外接收管、线路板主要部件组成。

1.0   技术特征

3.1 工作电压：DC24V  脉冲方式

3.2 工作电压范围：高电平DC21V～30V

                  低电平DC6V～12V

3.3 监视电流: ≤450uA

报警电流：≤2mA

3.4 线制：二线制，无极性

3.5 编制范围：1～200

3.6 环境条件：温    度 -10℃～+50℃。

相对湿度 ≤95%（40±2℃）

3.7尺寸及重量

重量:约68g  ；    直径:100mm   ；   高度: 38mm（不含底座）  40mm（含底座）

1.0   安装

4.1   安装基础、条件及要求

4.1.1探测器对烟雾、灰尘、水雾及挥发性气体敏感，因此对那些灰尘大、经常有水雾等场所不适用；另外风速≥5m/s的风口也不宜安装，因为这些地方烟雾很难积聚。

4.1.2 安装前探测器应保存在防尘、防潮、防霉的地方。

4.2   探测器的布线

4.2.1 要求用截面积1mm²以上的铜质双绞线，每米绞合节数为20～30，导线总电阻低于50Ω，总分布电容低于0.2uF。

在总线负载较重的情况下，宜根据实际最大负载电流计算导线压降，保证现场单元得到20V以上的总线电压。

4.2.2 屋顶的穿线管在装入底座后应使用密封膏或密封胶封堵，防止积水进入探测器。

4.2.3 接线时导线应使用冷压接线端子或做镀锡处理，不可随意缠绕。避免线头接触不良。

4.2.4 探测器接线：1端和2端接火灾报警控制器总线（不分极性），所有探测器之间并联连接。

4.3   安装程序、安装调整方法及注意事项

4.3.1 底座安装

a. 安装前应首先检查探测器外壳是否完好无损，标识是否齐全。

b. JLDS1使用的底座型号为DZ1，安装时可采用86H50型预埋盒或其它安装孔距为55～85mm的预埋盒。

c. 事先选择好位置或在墙体上打出深度为30 mm以上Φ5孔径，用二枚塑料膨胀栓、插进钻的孔中。塑料膨胀栓应该和墙体表面齐平。用自功螺钉把底座安装在塑料膨胀栓孔中。在拧紧螺丝钉前，查验一下火警灯指向正确的位置。如果不正确的话，调整方向，拧紧螺丝钉。

4.3.2 探测器安装

应在工程装修完毕后安装，在安装探测器前，应检查安装导线对地绝缘电阻（用500V兆欧表量）是否大于20MΩ，同时应检查总线电压是否正常。探测器底部侧面一凸棱, 底座上用一个三角孔和卡槽。安装时先将探测器凸棱对准底座三角孔的位置，接着将探测器放入底座卡槽中，最后顺时针旋转探测器直至探测器卡紧为止。

4.3.3 安装完后探测器必须可靠地卡在底座卡槽中,否则重新安装。

1.0   操作、调试

5.1   监视状态检测

5.1.1 将探测器与测试设备连接。

5.1.2 控制器不应发出故障和报警信号。

5.1.3 探测器正常工作时红灯应能闪亮，周期约2.8S。

5.2 报警功能

对探测器进行加烟,探测器应动作, 指示红灯常亮；报警指示应予保持，直到复位火灾报警控制器为止。
