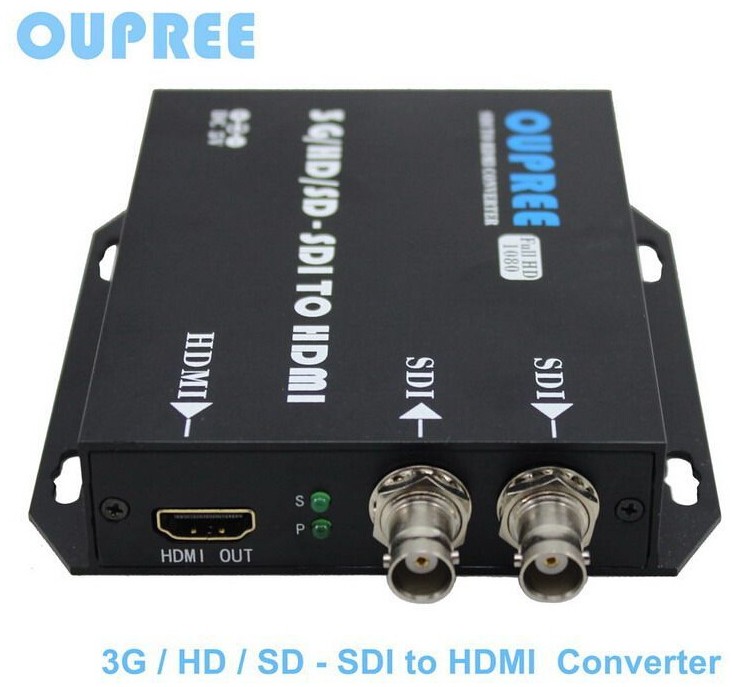

OPR-SH105V - SDI转HDMI高清转换器将广播级SDI信号转为高清HDMI 信号输出，OPR-SH105V集成SDI 接收器及HDMI 调制器，可方便的将SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。工作原理是把单路数字分量串行接口(SDI)信号通过转变成TMDS信号，从而可以将高清摄像机和带HDMI接口的显示终端连接起来。      特性（Features）提供高清数字分量串行接口SDI（SD/HD-SDI）输入接口. 提供高清数字信号HDM输出接口. 提供电源适配器 5V 1A DC接口.支持拨码开关，HDMI分辨率固定输出.支持SDI内嵌音频输入,集成SDI接收器,集成HDMI调制器. 支持SDI输出错误检测（掉线,丢帧警报,误码率指示）.支持HDMI1.3版本并向下兼容.支持AES/EBU音频嵌入到TMDS信号中,经HDMI输出. 支持音频和图像唇形同步输出.支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.产品专业于广电播出机房及非编系统，安装简便（无软件与驱动安装）.热传导考虑设计,满足7天x24小时在线运行要求.通过 CE, FCC, RoHS 认证.  专为2U机箱PCBA板设置                规格（Specifications）产品名称SDI转HDMI PRO高清转换器输出信号HDMI(1.3/1.2)输入信号3G/HD-SDI(SMPTE259M/292M/296M/274M/424M/425M)接口类型输入接口:1路 3G/HD-SDI (SMPTE 292M, 424M)/BNC输出接口: 1路 HDMI A公座输出接口:1路 3G/HD-SDI (SMPTE 292M, 424M)/BNC功耗5V DC (±0.5V) / 1000mA ± 10%输入分辨率1080P @60HZ (SMPTE424/425M) HDTV 1080P @50HZ (SMPTE274M) HDTV 1080P @30HZ (SMPTE274M) HDTV 1080P @25HZ (SMPTE274M) HDTV 1080P @24HZ (SMPTE274M) HDTV 1080I @60HZ (SMPTE260M /SMPTE274M) HDTV1080I @50HZ (SMPTE274M /SMPTE295M) HDTV 720P @60HZ (SMPTE296M) HDTV 720P @50HZ (SMPTE296M) HDTVNTSC（SMPTE267）SDTVPAL-I（ITU-R BT601.5）SDTVPAL-B,G,H（ITU-R BT601.5）SDTVPAL-N（ITU-R BT601.5）SDTV输出分辨率1080P @60HZ (SMPTE424/425M) HDTV 1080P @50HZ (SMPTE274M) HDTV 1080P @30HZ (SMPTE274M) HDTV 1080P @25HZ (SMPTE274M) HDTV 1080P @24HZ (SMPTE274M) HDTV 1080I @60HZ (SMPTE260M /SMPTE274M) HDTV1080I @50HZ (SMPTE274M /SMPTE295M) HDTV 720P @60HZ (SMPTE296M) HDTV 720P @50HZ (SMPTE296M) HDTV认证FCC Part 15 Class B, CE, VCCI, C-Tick, BDMI, RoHS温度运行温度. -10 °C ～ 50 °C (14-122°F)相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F)尺寸135(W) x 110(L) x 26(H) mm外壳材质铝合金包装说明①SDI-HDMI主机 * 1Pc ②电源适配器 * 1Pc ③使用说明书 * 1Pc ④彩色包装盒 * 1Pc

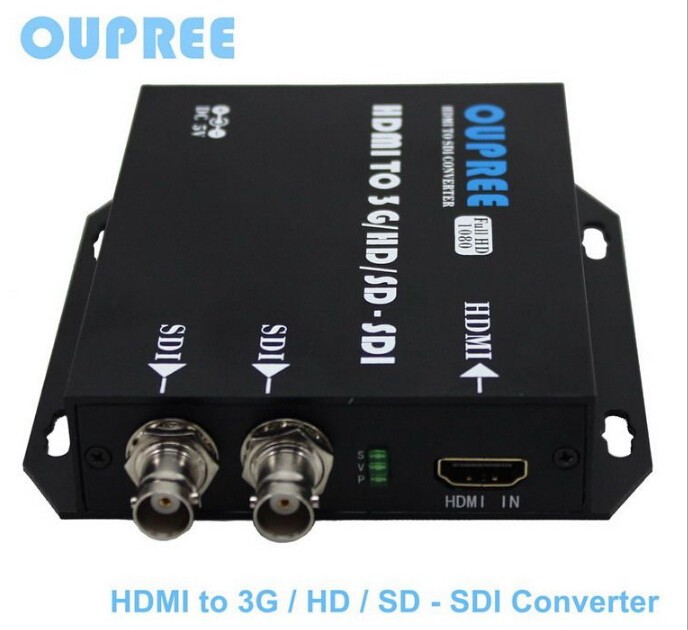

OPR-HS104V HDMI转SDI高清转换器支持将高清HDMI 信号转为广播级SDI信号输出，将标准的带音频的高清或者标清HDMI数字信号转为广播级质量的高清或标清数字分量串行接口信号SDI和独立的模拟音频通道进行输出, 以实现声音及图像同步传输(在广播级的SDI设备中显示或编辑)。    特性（Features）HDMI输入接口提供高清数字分量串行接口SDI（SD/HD-SDI）输出接口.提供电源适配器 5-24 V DC接口.支持拨码开关，调节SDI固定分辨率输出支持HDMI1.3版本并向下兼容.支持HDMI信号格式 EIA/CEA-861D标准.支持HDMI带宽24bit~30bit.支持HDCP1.2版本.支持HDMI EDIE智能识别.支持SDI输出标准兼容SMPTE-259/274/296/372/424/425/292.支持SDI音频（SDI信号嵌入8通道音频,24bit位宽）支持输出3G/HD-SDI 720/1080P 50Hz/60Hz,最高传输速率1.485G/S.支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.产品专业于广电播出机房及非编系统，安装简便（无软件与驱动安装）.热传导考虑设计,满足7天*24小时在线运行要求.通过 CE, FCC, RoHS 认证.                           专为2U机箱设计完整支持音频采样率 规格（Specifications）产品名称HDMI转SDI高清转换器输出信号3G/HD-SDI输入信号HDMI(1.3 CTS) / HDMI A类型接口类型输入接口：1HDMI A口输出接口: 1路 3G/HD-SDI (SMPTE 292M, 424M) / BNC功耗5V DC (±0.5V) / 500mA ± 10% 最大6.5瓦 适配器供电输入分辨率1920x1080p(60/59.94/50/30/29.97/25)Hz1920x1080i(60/50)Hz1280x720p(60/50)Hz输出分辨率SDI分辨率输出可调至指定输出， 如果显示器不支持所需要的分辨率，会降低输出关闭拨码开关执行原始分辨率显示。1920x1080p(60/59.94/50/30/29.97/25)Hz1920x1080i(60/50)Hz1280x720p(60/50)Hz576I480I信号指标阻抗75欧姆 直流电平偏移为 0V±500mv 信号电平为 800mv±10%反射损耗 SD-SDI为13db以下 HD-SDI为10db以下 上升下降时间 SD-SDI为 400ps 到1500ps HD-SDI小于270ps上升下降时间差小于10%抖动小于0.2UI p-p认证RoHS温度运行温度. -10 °C ～ 50 °C (14-122°F)相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F)尺寸135(W) x 110(L) x 26(H) mm外壳材质铝合金包装说明① HDMI- SDI主机 * 1Pc② 电源适配器 * 1Pc ③使用说明书 * 1Pc ④ 彩色包装盒 * 1Pc

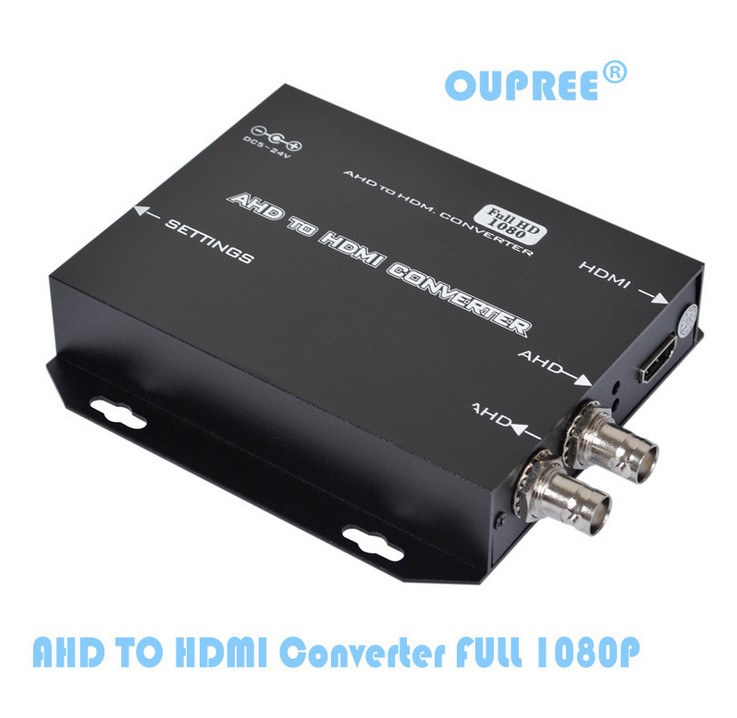

 欧柏锐科技OPR-CH161 AHD系列转换器实测图链接网址：1.http://oupree.1688.com/page/newslist.htm    OPR-CH161 AHD转HDMI高清转换器支持将模拟高清信号AHD转为高清HDMI 信号输出，集成AHD 接收器及HDMI 调制器，可方便的将AHD 信号转为HDMI 信号，同时将L/R声道转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。工作原理是把单路高清模拟信号AHD通过转变成TMDS信号，从而可以将高清摄像机和带HDMI接口的显示终端连接起来.   欧柏锐科技转换器品牌：质保三年保修：质保一年 应用机箱内部系统集成OEM/ODM代工服务购买前请确定：1.产品应用（分析可行性）2.产品特殊定制要求（软硬件/外观尺寸结构）3.起订量（MOQ）≥100pcs4.交货期5.配件（默认不包含线材/电源/包装/外壳等）合作方式1.打样开发：1pcs PCBA样板 包含设计画板，洗板贴片，测试验证费等6000元/次+材料成本费用2.批量平均：将开发打样费用平摊只MOQ量产数上 品牌：获得专享工程师免费技术支持≥2小时/张（保障购买任意一个转换器都能完整正常工作）支持全球实时远程视频观看转换器应用与操作 特性（Features) 提供高清模拟信号AHD输入接口. 提供高清数字信号HDMI(1080P@60Hz)输出接口. 提供电源适配器 5-24V DC接口.支持AHD信号500米支持AHD环路输出支持HDMI1.3版本并向下兼容.支持音频和图像唇形同步输出.支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.产品专业于广电播出机房及非编系统，安装简便（无软件与驱动安装）.热传导考虑设计,满足7天x24小时在线运行要求.通过 CE, FCC, RoHS 认证.           参数（Specifications）产品名称AHD转HDMI/DVI高清转换器输出信号HDMI(1.3/1.2)/DVI(1.0)输入信号AHD/BNC接口类型输出接口:1路 HDMI-A母座（兼容DVI-D/I） 输入接口:1路 AHD/BNC功耗5-24V DC (110~220V) / 500mA ± 10% 最大6.5瓦 适配器供电输入分辨率1080P @30HZ 1080P @25HZ 1080P @24HZ 1080I @60HZ 1080I @50HZ 720P @60HZ 720P @50HZ 输出分辨率1080P@60/50/30/25/24Hz 1080I@60HZ/50HZ 720P@60HZ/50HZ认证RoHS温度运行温度. -10 °C ～ 50 °C (14-122°F)相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F)尺寸135(L) x 110(W) x 26(H) mm外壳材质铝合金包装说明①AHD-HDMI主机 * 1Pc ②使用说明书 * 1Pc ③彩色包装盒 * 1Pc

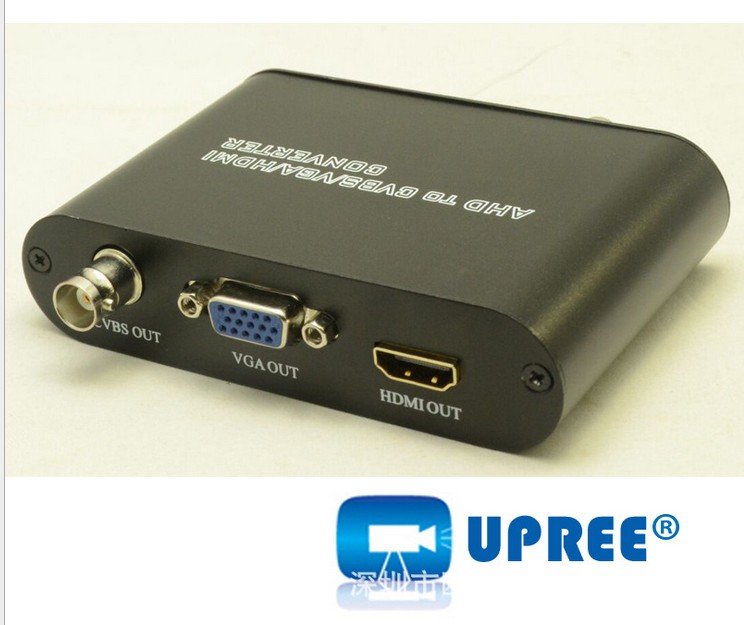

 欧柏锐科技OPR-CH164 AHD系列转换器实测图链接网址：1.http://oupree.1688.com/page/newslist.htm    OPR-CH164 AHD转HDMI/VGA/CVBS高清转换器支持将模拟高清信号AHD转为高清HDMI 信号输出，集成AHD 接收器及HDMI 调制器，可方便的将AHD 信号转为HDMI 信号，同时将L/R声道转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。工作原理是把单路高清模拟信号AHD通过转变成TMDS信号，从而可以将高清摄像机和带HDMI接口的显示终端连接起来.   欧柏锐科技转换器品牌：质保三年保修：质保一年 应用机箱内部系统集成OEM/ODM代工服务购买前请确定：1.产品应用（分析可行性）2.产品特殊定制要求（软硬件/外观尺寸结构）3.起订量（MOQ）≥100pcs4.交货期5.配件（默认不包含线材/电源/包装/外壳等）合作方式1.打样开发：1pcs PCBA样板 包含设计画板，洗板贴片，测试验证费等6000元/次+材料成本费用2.批量平均：将开发打样费用平摊只MOQ量产数上 品牌：获得专享工程师免费技术支持≥2小时/张（保障购买任意一个转换器都能完整正常工作）支持全球实时远程视频观看转换器应用与操作 特性（Features) 提供高清模拟信号AHD输入接口. 提供高清数字信号HDMI(1080P)输出接口. 提供高清模拟信号VGA(1080P)输出接口.提供标清模拟信号CVBS(NTSC/PAL)输出接口.提供电源适配器 5-24V DC接口.支持AHD信号500米支持AHD环路输出支持HDMI1.3版本并向下兼容.支持音频和图像唇形同步输出.支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.产品专业于广电播出机房及非编系统，安装简便（无软件与驱动安装）.热传导考虑设计,满足7天x24小时在线运行要求.通过 CE, FCC, RoHS 认证.           参数（Specifications）产品名称AHD转HDMI/VGA/CVBS高清转换器输出信号HDMI(1.3/1.2)/DVI(1.0)VGA(D-Sub)CVBS(BNC-NTSC/PAL)输入信号AHD/BNC接口类型输出接口:1路 HDMI-A母座（兼容DVI-D/I） 1路 VGA1路 CVBS输入接口:1路 AHD/BNC功耗5-24V DC (110~220V) / 500mA ± 10% 最大6.5瓦 适配器供电输入分辨率720P @60HZ 720P @50HZ 输出分辨率1080P@60/50/30/25/24Hz 1080I@60HZ/50HZ 720P@60HZ/50HZ认证RoHS温度运行温度. -10 °C ～ 50 °C (14-122°F)相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F)尺寸135(L) x 110(W) x 26(H) mm外壳材质铝合金包装说明①AHD-HDMI主机 * 1Pc ②使用说明书 * 1Pc ③彩色包装盒 * 1Pc

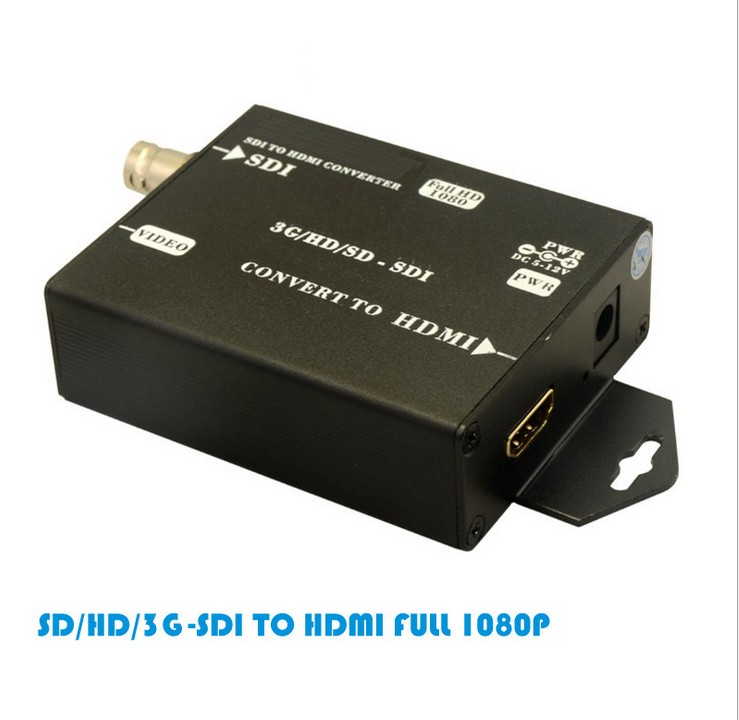

 欧柏锐科技SDI转HDMI转换器实测图链接网址：1.http://oupree.1688.com/page/newslist.htm  SD/HD/3G-SDI转HDMI高清转换器支持将广播级SDI信号转为高清HDMI 信号输出，集成SDI 接收器及HDMI 调制器，可方便的将SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。工作原理是把单路数字分量串行接口(SDI)信号通过转变成TMDS信号，从而可以将高清摄像机和带HDMI接口的显示终端连接起来.    特性（Features) 提供高清数字分量串行接口SDI（SD/HD/3G-SDI）输入接口. 提供高清数字信号HDMI(1080P@60Hz)输出接口. 提供电源适配器 5V DC接口.支持3G-SDI信号100米支持SDI内嵌音频输入,集成SDI接收器,集成HDMI调制器. 支持HDMI1.3版本并向下兼容.支持AES/EBU音频嵌入到TMDS信号中,经HDMI输出. 支持音频和图像唇形同步输出.支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.产品专业于广电播出机房及非编系统，安装简便（无软件与驱动安装）.热传导考虑设计,满足7天x24小时在线运行要求.通过 CE, FCC, RoHS 认证.        参数（Specifications）产品名称SDI转HDMI/DVI高清转换器输出信号HDMI(1.3/1.2)/DVI(1.0)输入信号SD/HD/3G-SDI接口类型输出接口:1路 HDMI-A母座（兼容DVI-D/I） 输入接口:1路 SD/HD3G-SDI-BNC功耗5V DC (110~220V) / 500mA ± 10% 最大6.5瓦 适配器供电输入分辨率1080P @60HZ (SMPTE424M /SMPTE425-A) 3G1080P @50HZ (SMPTE424M /SMPTE425-A) 3G1080P @30HZ (SMPTE274M) HDTV 1080P @25HZ (SMPTE274M) HDTV 1080P @24HZ (SMPTE274M) HDTV 1080I @60HZ (SMPTE260M /SMPTE274M) HDTV1080I @50HZ (SMPTE274M /SMPTE295M) HDTV720P @60HZ (SMPTE296M) HDTV 720P @50HZ (SMPTE296M) HDTVNTSC（SMPTE267）SDTVPAL-I（ITU-R BT601.5）SDTVPAL-B,G,H（ITU-R BT601.5）SDTVPAL-N（ITU-R BT601.5）SDTV输出分辨率1080P@60/50/30/25/24Hz 1080I@60HZ/50HZ 720P@60HZ/50HZ认证RoHS温度运行温度. -10 °C ～ 50 °C (14-122°F)相对湿度. 30%～ 85% 保存温度. -10 °C ～ 85 °C (14~176°F)尺寸120(L) x 65(W) x 25(H) mm外壳材质铝合金包装说明①SDI-HDMI主机 * 1Pc ②使用说明书 * 1Pc ③彩色包装盒 * 1Pc
