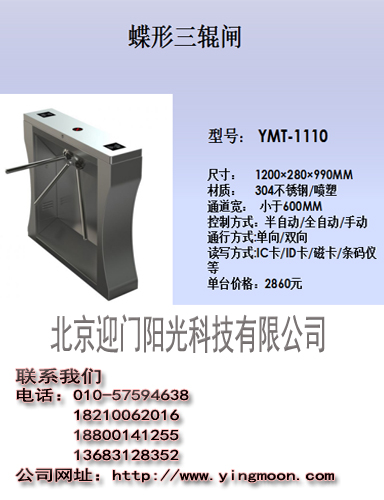

YMT1100

客户需求可定制不同款式闸机

分为”标准闸机””非标准闸机”

一、简述
        箱式蝶形三棍闸机是我公司自行设计研发的一款三棍闸机，其机箱采用箱式蝶形结构，整机机箱空间大，方便集成控制读卡设备。此款闸机外型可配用机械/半动动及全自动机芯，凭借其稳定的性能和小巧的外型，被广泛用于工厂，小区，会展中心，体育场馆，旅游景区等场所，对出入人员进行通道控制管理。

二、特点
1.不锈钢箱体，外型美观大方，坚固耐用；
2.具有个性化的安装介面（方便集成磁卡、条码卡、ID卡、IC卡等读写设备）；
3.运行平稳，缓冲柔和，无运行噪音，无机械冲击；
4.机芯表面用黄色重铬酸电镀，防锈耐用；
5.具有多种工作模式可供选择，可设置单向或双向控制；
6.具有断电自动放行功能，满足用户特殊需求及消防安全要求；
7.具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成；
8.具有明确的通行指示功能，提示通行状态。

三、 组成
1.三棍闸机芯（A/B/C）
2.闸机外壳（1.5厚304#不锈钢）
3.三棍闸机主控制板
4.闸机电源（DC24V/3A）
5.闸机通行指示灯（单向/双向）
6.闸机通道状态指示灯（选购）

四、参数
1.外型尺寸：1200mm(L)×280mm(W)×980mm（H）
2.电源：AC220V±10%，50HZ，200W；
3.重量：70kg(净重)
4.工作温度：-30℃~50℃
5.功率：150 W
6.工作湿度：5%-90% 无凝露
7.机械寿命：300万次以上
8.使用寿命：10年
9.保护等级：IP45

五、接口
1.二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；
2.一路继电器输入远程控制闸机落杆；
3.二路高低电平闸机计数信号输出。
4.通信接口： RS485电器标准（通信距离：≤1200米）
