YMT2033

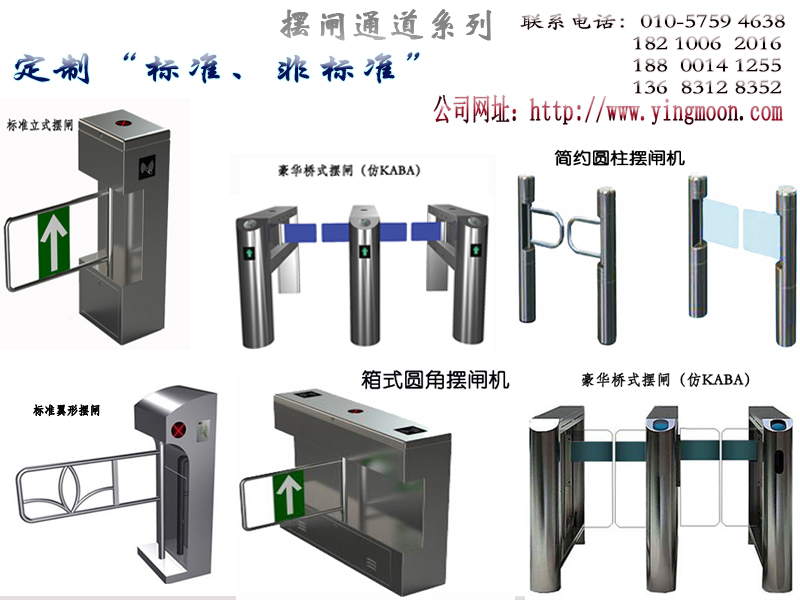

   客户需求可定制不同款式闸机

     分为“标准闸机”“非标准闸机”

一、简述
       标准翼形摆闸机是我公司自行研制、生产的标准智能摆闸机。该摆闸机采用立式异形机箱，外形个性，标配立式摆闸机芯，减小了传统箱式摆闸的体积，转动缓和，达到了静音效果。完美解决了传统机械闸机噪音过大，运行不稳定的问题。并把独特的机械传动、微处理器控制及各种读写技术有机地融为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理，解决行人出入口通道所有的控制问题。

二、特点
1.不锈钢箱体，外型新颖美观，坚固耐用；
2.外型小巧，可适应各种使用场合；
3.运行平稳，缓冲柔和，无运行噪音，无机械冲击；
4.机芯表面用黄色重铬酸电镀，防锈耐用；
5.可编和闸机控制，具有多种工作模式可供选择，可设置单向或双向控制；
6.具有断电自动放行功能，满足用户特殊需求及消防安全要求；
7.具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成；
8.具有红外感应接口，可拓展红外检测功能。

三、组成
1.立式摆闸机芯（I单机芯）
2.闸机外壳（1.5厚304#不锈钢）
3.立式摆闸机主控制板
4.闸机电源（DC24V/3A）
5.后备蓄电池（断电开闸）
6.闸机通行指示灯（标配）
7.闸机通道状态指示灯（选购）
8.红外对射（选购）

四、参数
1.结构：1.5厚不锈钢外壳
2.外型尺寸：330mm(L)×300mm(W)×980mm（H）
3.重量：43Kg
4.摆臂长：500mm～900mm(标准为60CM)
5.摆臂最大承受力：60Kg
6.摆臂传动角度：180度
7.摆动方向：单向、双向
8.摆闸工作电源：AC220V±10％
9.驱动电机： 直流无刷电机 160W/24V
10.电机转速： 1600转/分
11.通行速度：40人/分钟（常开），25-30人/分钟（常闭）
12.闸门开、关时间： 1-2秒
13.上电后进入通行状态所需时间： 3秒
14.出现故障后的自动复位时间：10秒
15.工作环境：室内、室外
16.温度：-30℃～50℃
17.湿度：5％～90％
18.机械寿命：300万次以上
19.使用寿命：10年
20.保护等级：IP45

五、接口
1.二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；
2.一路继电器输入远程控制闸机落杆；
3.二路高低电平闸机计数信号输出。
4.通信接口： RS485电器标准（通信距离：≤1200米）
