一、产品描述

SW－FC1000系列融合图像处理器是基于多投影无缝显示而开发的一款性能强大的高端图像处理产品；内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术、3D成像处理技术和边缘融合技术为一体，在一台控制器上完美实现视频2D和3D信号多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。支持N×M的无缝融合显示，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加等功能；广泛应用于指挥中心、大中小型会议室、多功能报告厅、虚拟仿真系统展示、展览展示、高端游戏体验、实体教育教学、未来城模拟系统展示、模拟作战系统、5D影院系统、模拟作战系统等诸多领域

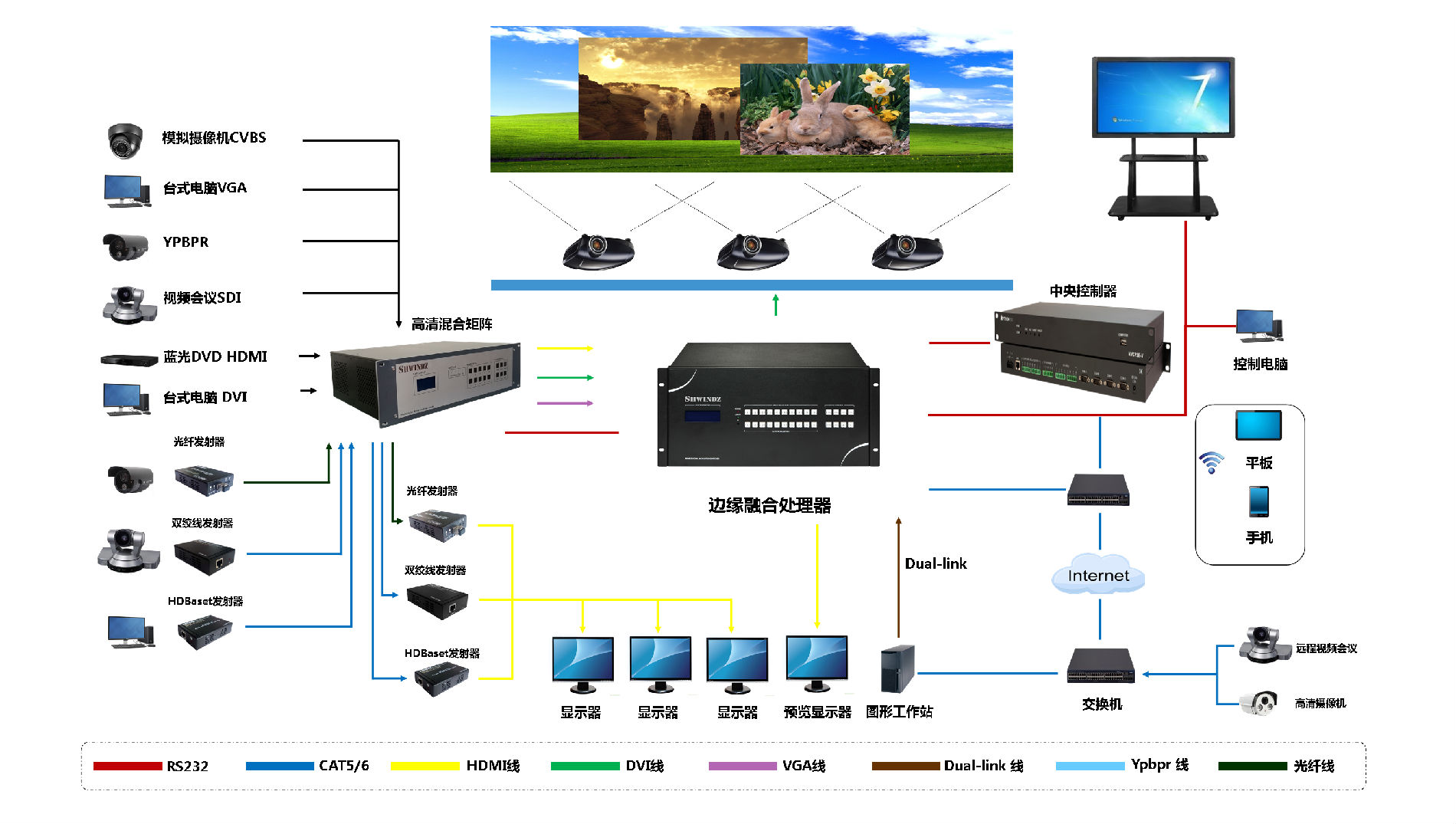

二、系统拓扑图

三、功能特点

  纯硬件 模块化结构

全硬件FPGA无CPU、无操作系统,模块化设计,启动速度快（约3秒），平均无故障时 间MTBF>30,000小时，支持365×24小时的连续运行。

帧同步无损处理

全通道纯数字无损分布式控制处理技术，输入输出无丢帧,无任何刷新率损失,画面流畅完整，无撕裂感

丰富的输入/出板卡

      输入输出模块支持VGA、CVBS、HDMI、DVI、YPbPr、SDI、DP、Dual- link DVI,IP流 媒体、HDBASET、LC光纤等常见格式输入输出

超高分辨率实时显示

超高分辨率输入接口，单个接口支持8Kx4K,桌面分辨率可达16Kx16K完美实现动态底图及专业GIS、GPS、PGIS等特殊信号实时显示

   平面立体一体化

设备支持平面\被动\主动投影融合,同时支持2D/3D信号混合接入

任意形状几何校正

网格式和全动式图像矫正功能,提供32x24的网格调试,实现在非/标准平面、曲面、球面、折面等各种形状投影幕上的几何校正

 自定义融合宽度

在不同投影显示单元之间自生成构筑融合所需要的叠加重复显示区域,融合带宽度0-2048连续可调

完美色域、色阶调整

R、G、B三色Gamma曲线单独校正和256阶Gamma校正矫正功能,颜色质量支持32 位色，色彩还原非常逼真，颜色过度自然柔和

无缝切换

完全无缝切换,真正意义上实现”0”秒切换,完全不黑屏,不蓝屏,不闪屏

暗场补偿

专业的黑电平补偿功能，可调节融合带、非融合带和漏光带的黑位电平，漏光带宽度可调

360度旋转

输出卡支持0-360度旋转功能

多平台控制

支持RS232、网络控制、智能平板、交互触控白板等控制

四、基本显示组合

1、整屏融合点对点不变形显示                     2、整屏融合分屏显示

3、整屏融合画面叠加漫游显示                    4、整屏融合画中画显示

五、技术参数
