音视频

视频输入

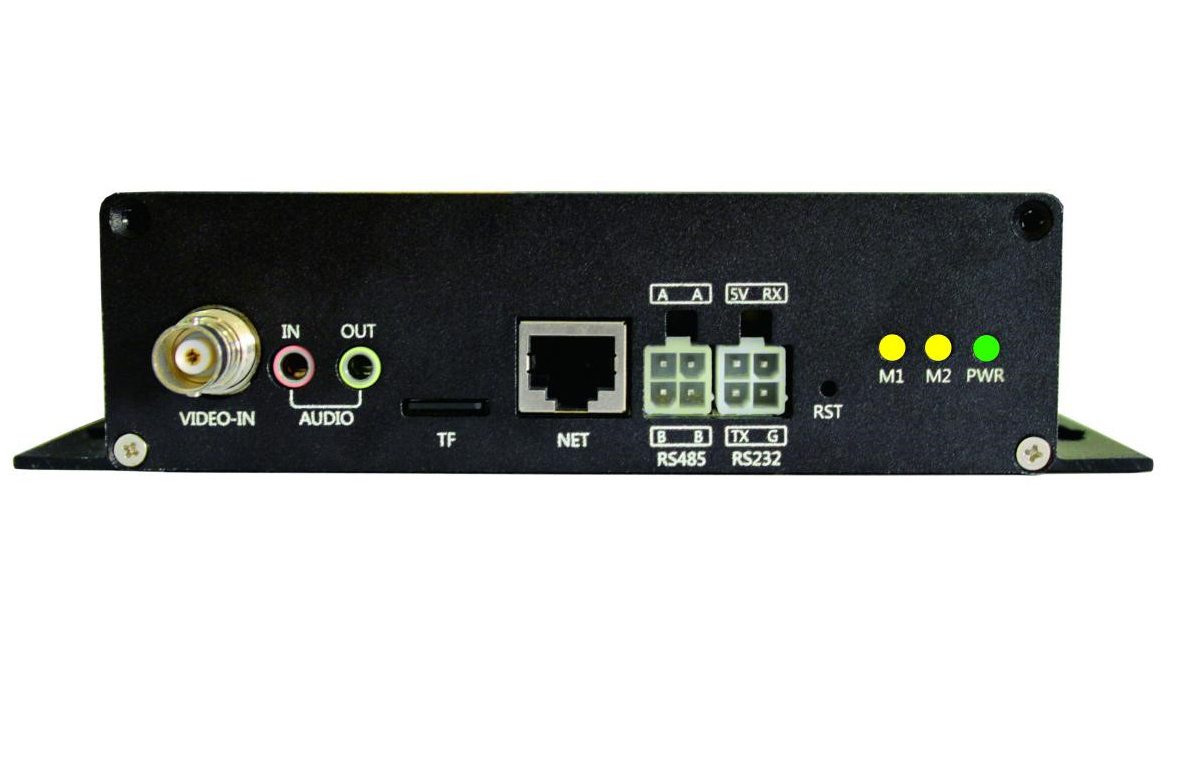

1个BNC接头，支持1路AHD视频输入或者1路CVBS视频输入；

视频编码

H.264/H.265压缩

支持双码流，实时流，存储流

支持CBR,VBR,ABR

视频输入分辨率:1080P,720P,D1

编码分辨率:实时流/存储流：1080P/720P/VGA/D1/CIF可选

音频

1对音频输入输出；3.5mm音频接口

输入：LINE-IN/MIC可选

输出：LINE-OUT

编码:G711U,G711A,ADPCM

存储

TF卡

可支持1张TF卡存储，单张可支持到128GB；

网络

无线

7模4G双卡,可支持TDD-LTE,FDD-LTE,EVDO,TD-SCDMA,WCDMA三家运营商所有制式

自锁卡槽；天线外置

有线

1个RJ45端口

I/O

输入

输出

接口

6路报警输入

干接点输入3路，无源开关量报警输入，默认闭合时报警

湿节点输入3路，有源开关量输入，默认高电平报警（DC5V-25V之间高电平，0-3V为低电平）

6组报警输出

2组大功率40W，最高电压30V，最大电流5A

4组低功耗的20W，最高电压24V最大电流2A

串口

RS232

一路RS232透明串口

RS485

RS485，支持Pelco-D、Pelco-P等多种云台协议，协议可扩展,控制云台

电源

电源输入

DC12V/4A

一个4芯端子

一个DC电源座输入,两者同源,采用Φ5.5*2.1mm

电源输出

板卡对外电源输出12V，继电器控制，默认关闭

继电器最大负载控制在10W以内

功耗要求

待机状态：0.5W

开机功耗:5W

控制

远程控制开机/待机

（1）定时（2）短信（3）电话（4）报警联动

平台接入

C7平台

支持C7平台接入

国家电网

支持国家电网平台接入

系统

RESET键

接口：1mm圆孔；短按RST键系统重启

长按RST键恢复出厂设置

看门狗

系统内置看门狗保证设备7*24小时正常工作

加密

数据加密传输

可支持国家电网加密芯片对传输数据进行加密

指示灯

指示灯

1个电源指示灯：红色待机；绿色开机；不亮关机

2个4G状态指示灯（黄色），指示灯闪烁表示正在拨号中，常亮表示拨号成功，熄灭表示未插卡或连接空闲

物理

机壳

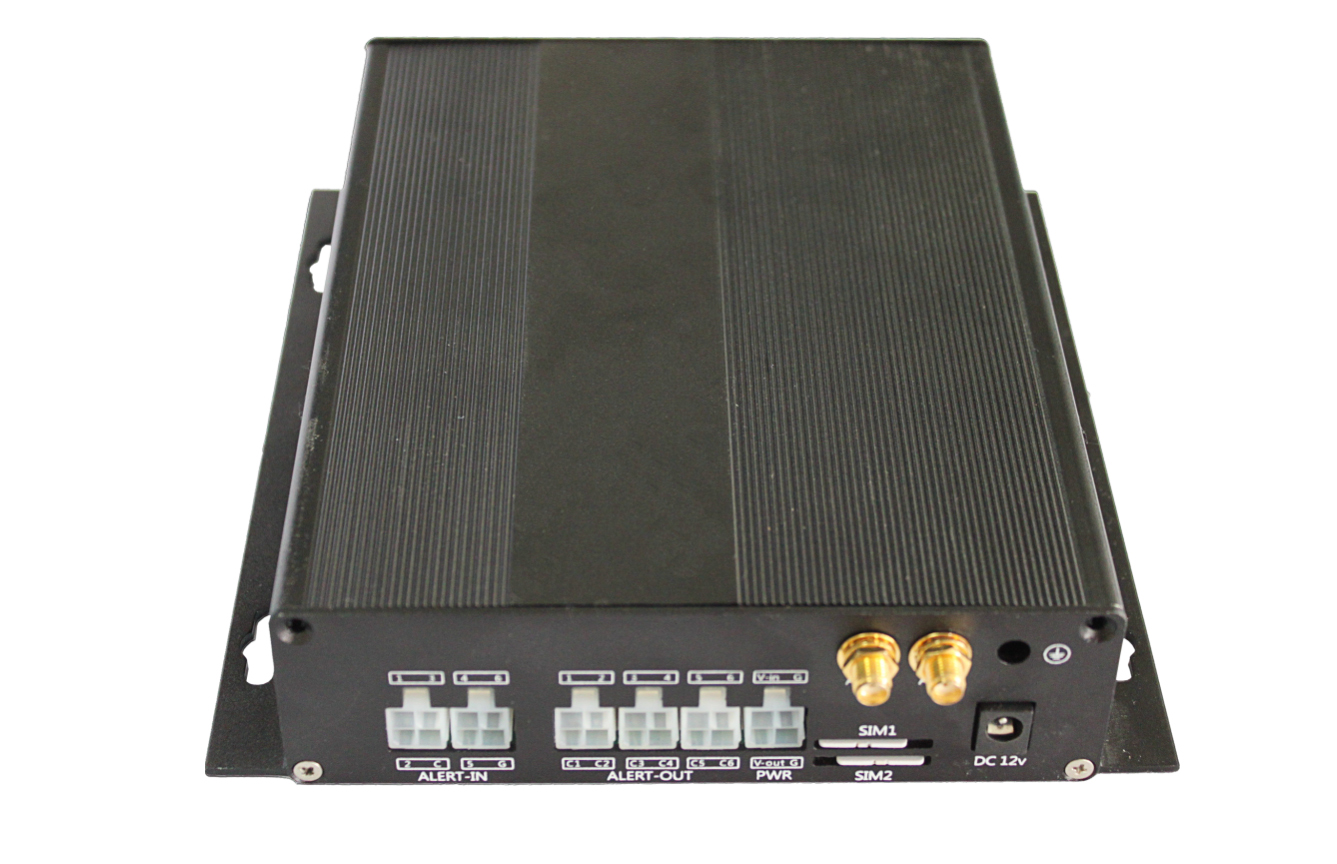

采用铝合金材质;尺寸:L180×W140×H40.5 mm

温湿度

工作温度-40℃-55℃；湿度10%-90%
