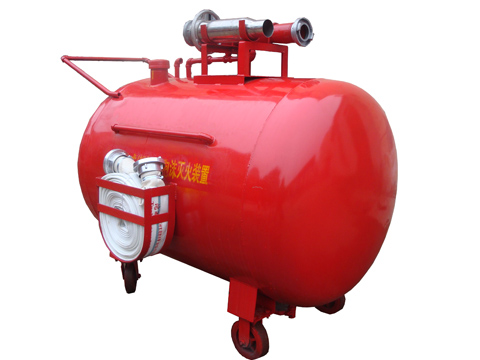

PY移动（车）式泡沫灭火装置是一种轻便移动灵活的推车式灭火设备。它采用PHF型管线（负压）式比例混合器，可与泡沫枪及泡沫产生器组成低、中、高倍数泡沫灭火系统。当压力水经过混合器时，水跟泡沫液按一定比例混合，经泡沫枪、泡沫产生器喷射泡沫扑灭火灾。由推车、常压泡沫罐、负压比例混合器、喷射设备、水龙带、安全阀、控制阀门及一些辅助零部件等组成。 应用场所移动式泡沫灭火装置，其操作迅速简便、可靠性强。用于扑灭甲、乙、丙类非水溶性液体火灾。被广泛用于市政住宅区、厂矿企业、油库、 化工部门、热处理车间、加油站等场所。   设备参数 型号泡沫液充装量(L)额定工作压力(Mpa)工作压力混合液流量（L/S）射程（m）25%的析液时间（s）喷射时间（min）PY8/1001000.70.5-0.88L/S≥15≥120≥25PY8/2002000.70.5-0.88L/S≥50或≥25PY8/3003000.70.5-0.88L/S≥75或≥37.5PY8/4004000.70.5-0.88L/S≥100或≥50PY8/5005000.70.5-0.88L/S≥125或≥62.5工作原理移动式泡沫灭火装置在灭火时其管线式比例混合器的两端的管牙接口与消防水带连接，并连接压力水源，当有不低于0.6MPa压力的水以很高的速度流过比例混合器的喷嘴时，由于射流质点的横向移动的扩散作用，比例混合器的室内形成真空（负压），于是泡沫液储罐内的泡沫液在大气的压力作用下通过吸液管进入混合器，与压力水混合，最终达到一定比例的混合液，经泡沫枪、泡沫产生器喷射泡沫扑灭火灾。 技术参数比例混合器额定进口压力：0.5-1.0Mpa 2：泡沫混合液额定流量：8或6L/s 3：混合比例：3或6% 4：进出口：KY65内扣式管牙接口 5：泡沫液容量：根据用户要求，一般从100L-1000L不等 6：建议配置：消防水带（65型*20M长）2根，PQ泡沫枪1支

 PY移动（车）式泡沫灭火装置是一种轻便移动灵活的推车式灭火设备。它采用PHF型管线（负压）式比例混合器，可与泡沫枪及泡沫产生器组成低、中、高倍数泡沫灭火系统。当压力水经过混合器时，水跟泡沫液按一定比例混合，经泡沫枪、泡沫产生器喷射泡沫扑灭火灾。由推车、常压泡沫罐、负压比例混合器、喷射设备、水龙带、安全阀、控制阀门及一些辅助零部件等组成。 应用场所移动式泡沫灭火装置，其操作迅速简便、可靠性强。用于扑灭甲、乙、丙类非水溶性液体火灾。被广泛用于市政住宅区、厂矿企业、油库、 化工部门、热处理车间、加油站等场所。   设备参数 型号泡沫液充装量(L)额定工作压力(Mpa)工作压力混合液流量（L/S）射程（m）25%的析液时间（s）喷射时间（min）PY8/1001000.70.5-0.88L/S≥15≥120≥25PY8/2002000.70.5-0.88L/S≥50或≥25PY8/3003000.70.5-0.88L/S≥75或≥37.5PY8/4004000.70.5-0.88L/S≥100或≥50PY8/5005000.70.5-0.88L/S≥125或≥62.5工作原理移动式泡沫灭火装置在灭火时其管线式比例混合器的两端的管牙接口与消防水带连接，并连接压力水源，当有不低于0.6MPa压力的水以很高的速度流过比例混合器的喷嘴时，由于射流质点的横向移动的扩散作用，比例混合器的室内形成真空（负压），于是泡沫液储罐内的泡沫液在大气的压力作用下通过吸液管进入混合器，与压力水混合，最终达到一定比例的混合液，经泡沫枪、泡沫产生器喷射泡沫扑灭火灾。 技术参数比例混合器额定进口压力：0.5-1.0Mpa 2：泡沫混合液额定流量：8或6L/s 3：混合比例：3或6% 4：进出口：KY65内扣式管牙接口 5：泡沫液容量：根据用户要求，一般从100L-1000L不等 6：建议配置：消防水带（65型*20M长）2根，PQ泡沫枪1支

‍PHP(W-L)平衡压力式泡沫比例混合装置   泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的贮罐压力式泡沫比例混合装置有限的泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。PHP系列泵入平衡压力式泡沫比例混合装置（以下简称PHP）是向泡沫消防系统提供泡沫混合液的新型泡沫灭火装置，主要是用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。 应用优点1采用常压、无囊、不锈钢（或玻璃钢、聚乙烯）泡沫液贮罐，避免了胶囊损坏造成的损失和较高的压力容器制造费用。 2、装置可适用于蛋白、氟蛋白、水成膜等任何泡沫灭火剂。3、泡沫液可在装置灭火过程中添加，尤其适用于大中型泡沫消防工程。4、压力平衡阀的动态调节保证了较为精确的混合比。5、泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围。6、操作简单，更容易实现自动化控制。7、若采用水轮机驱动，无需电源，装置也能自动操作，属绝对本安型。一、性能参数工作压力范围(MPa)0.6～1.2 or 0.6～1.6流量范围(L/s)6～2418～7236～16060～260混合比 (%)3～4 or 6～7进出管直径(mm)65100150200压力损失 (MPa)0.02～0.150.02～0.120.02～0.150.02～0.12总重量 (kg)960102011801380罐容积 (L)可根据用户需要制造 (1000～30000)二、工作原理和基本组成：      火情发生时，压力水在流经压力比例混合器时，其中一部分压力水带动水轮机，启动泡沫液泵，将储存在常压容器内的泡沫液注入装置管路，经压力平衡阀的自动平衡调节作用，适量的泡沫业与压力水按比例自动混合成泡沫混合液。泡沫混合液被输送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设备，产生空气泡沫扑救甲、乙、丙类液体火灾。平衡压力式泡沫比例混合装置通过维持泡沫浓缩液和水进入比例混合器处的压力平衡， 从而使泡沫泡沫浓缩液和水按规定的比例混合。该装置由泡沫泵，压力控制压阀，平衡压力比例混合器，相关控制阀门，压力表及连接沫发生 管道组成。以上设备安装在一个钢制基座上，成撬块形式布置。三、平衡压力式泡沫比例混合装置工作流程：      平衡压力式泡沫比例混合装置工作流程：泡沫泵从常压泡沫液储罐吸入泡沫液并加压输送到泡沫浓缩掖干管上接出平衡压力比例混合器来实现泡沫和水的混合，在泡沫浓缩液干管上接出回流管返回至常压泡沫液储罐。位于泡沫液浓缩回流管上的平衡控制阀调整供液管内的压力，使泡沫液的压力和水压保持平衡，双针压力表时刻显示泡沫浓缩液和水的压力。PHP是通过水流和压力自动调节的独立的系统。系统一般安装在泡沫罐附近，通过管道与泡沫罐和消防压力水以及泡沫发生设备相连。火*发生时，泡沫泵启动，将与之相连的贮罐中泡沫*注入到比例混合器管路，经平衡阀和比例混合器调节，将一定比例的泡沫*注入到流经比例混合器的力水，并与其混合成泡沫溶液，然后输出到泡设备，如泡沫*、泡沫*等，产生空气泡沫扑救火灾。

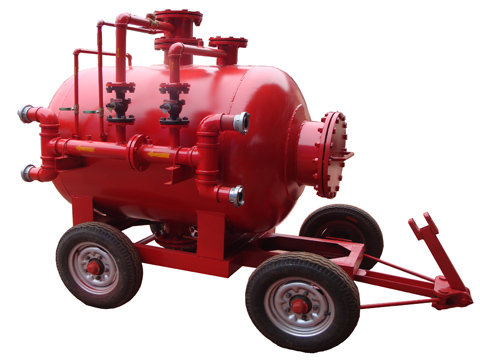

PHYM泡沫罐压力式泡沫比例混合装卧式泡沫罐泡沫比例混合装置产品的流量及容积可按要求生产。按填充泡沫液方式分为胶囊型、普通型。泡沫液混合比一般为3%或6%，标准混合液流量16- 200L/S。工作压力范围0.６-1.5Mpa.泡沫贮液罐容积500-15000L不同规格，任意搭配．产品依据Q/WTXF2010-2005《压力式泡沫比例混合装置》。 一、结构 该系列产品主要有罐体、拖挂、胶囊、比例混合体、进水管路、出液管、排水阀、排污阀、安全阀、水带、压力表组成。每个管路均安装有阀门、进水 管线上装有压力表，胶囊装在罐体内，其内腔和罐腔是各自独立的。 二、工作原理 压力水经水管路进入罐体内，产生压力挤压胶囊使泡沫液经出液管被挤出，使泡沫液与比例混合器中的水自动按一定比例混合成混合液， 流经空气泡沫产生器、泡沫炮喷出泡沫，进行灭火工作。三、主要技术参数供水压力0.6～1.2MPa系统试验压力强度试验1.5MPa密封试验1.32MPa储罐容积　0.5-18m3 配用比例混合器PHY4～PHY200比例混合器混和比3%或6%进出口压力降≤0.15MPa四、主要用途 该系列产品广泛用于油库、石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑、燃油锅炉等场所。泡沫灭火装置是专为汽车库、燃油锅炉房等重要场所研制的一种新型、高效的消防产品。系统的关键部件自调型泡沫比例混合器是泡沫灭火设备的一次技术革新。它能在较大流量范围内始终保持一定的混合比，再加上水成膜泡沫灭火剂其防护膜的灭火作用，适用于非吸气型泡沫喷射装置,使系统具有如下显著特点: (1)泡沫灭火剂有成膜性和膜自愈性。抗复燃能力强； (2)泡沫液可贮存20年不变质。而一般泡沫液只能贮存2年； (3)灭火效力高。是一般泡沫灭火剂2~3倍； (4)适用于非吸气型泡沫喷射装置; (5)适用的泡沫混合液流量范围大，混合比准确，适用于3%型和6%型泡沫液； (6)压力损失小； (7)动作灵活。属机械传动； (8)耐蚀。部件由不锈钢和铜合金制造; (9)泡沫液储罐内置胶囊，使水和泡沫液隔离，可连续多次使用; (10)可与自动喷水灭火系统联用，并可实现自动; (11)借助水源压力来实现泡沫液供给，不需另设泡沫动力源; (12)适于自动喷水灭火系统的改造仅需增加泡沫比例混合器和泡沫液储罐。（13）可以移动操作，灵活方便。

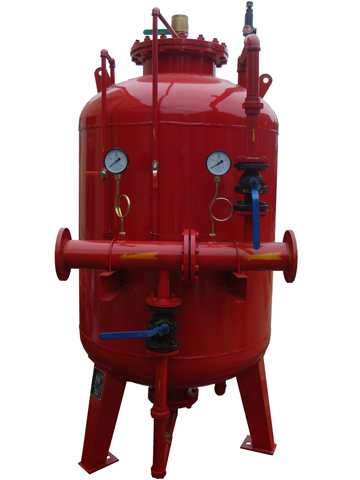

PHYM泡沫罐压力式泡沫比例混合装置 立式/卧式泡沫罐 泡沫比例混合装置产品的流量及容积可按要求生产。市面上型号为ZP32/15 ZP24/15的产品与PHYM系列属同类产品。 按填充泡沫液方式分为胶囊型、普通型；按罐体安装方式分为卧式、立式两种形式。泡沫液混合比一般为3%或6%，标准混合液流量16- 200L/S。工作压力范围0.６-1.5Mpa.泡沫贮液罐容积500-15000L不同规格，任意搭配．产品依据Q/WTXF2010-2005《压力式泡沫比例混合装置》。 一、结构 该系列产品主要有罐体、胶囊、比例混合体、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。每个管路均安装有阀门、进水 管线上装有压力表，胶囊装在罐体内，其内腔和罐腔是各自独立的。 二、工作原理 压力水经水管路进入罐体内，产生压力挤压胶囊使泡沫液经出液管被挤出，使泡沫液与比例混合器中的水自动按一定比例混合成混合液， 流经空气泡沫产生器、泡沫炮喷出泡沫，进行灭火工作。三、主要技术参数供水压力0.6～1.2MPa系统试验压力强度试验1.5MPa密封试验1.32MPa储罐容积　0.5-18m3 配用比例混合器PHY4～PHY200比例混合器混和比3%或6%进出口压力降≤0.15MPa四、主要用途 该系列产品广泛用于油库、石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑、燃油锅炉、地下车库等场所。泡沫灭火装置是专为汽车库、停车场、燃油锅炉房等重要场所研制的一种新型、高效的消防产品。系统的关键部件自调型泡沫比例混合器是泡沫灭火设备的一次技术革新。它能在较大流量范围内始终保持一定的混合比，再加上水成膜泡沫灭火剂其防护膜的灭火作用，适用于非吸气型泡沫喷射装置,使系统具有如下显著特点: (1)泡沫灭火剂有成膜性和膜自愈性。抗复燃能力强； (2)泡沫液可贮存20年不变质。而一般泡沫液只能贮存2年； (3)灭火效力高。是一般泡沫灭火剂2~3倍； (4)适用于非吸气型泡沫喷射装置; (5)适用的泡沫混合液流量范围大，混合比准确，适用于3%型和6%型泡沫液； (6)压力损失小； (7)动作灵活。属机械传动； (8)耐蚀。部件由不锈钢和铜合金制造; (9)泡沫液储罐内置胶囊，使水和泡沫液隔离，可连续多次使用; (10)可与自动喷水灭火系统联用，并可实现自动; (11)借助水源压力来实现泡沫液供给，不需另设泡沫动力源; (12)适于自动喷水灭火系统的改造。仅需增加泡沫比例混合器和泡沫液储罐。
