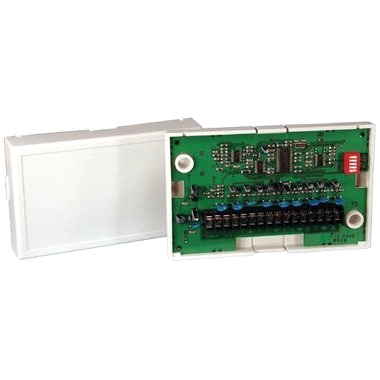

DS7432系列8防区总线输入模块包括DS7432和DS7432E两个型号。两种模块均可处理多达8路常规触点的输入回路与控制主机的多路复用总线相连。DS7432E还提供一个串连双电阻(EOL)布线配置。DS7432E可处理多达16路输入触点（每路回路的报警点和防拆

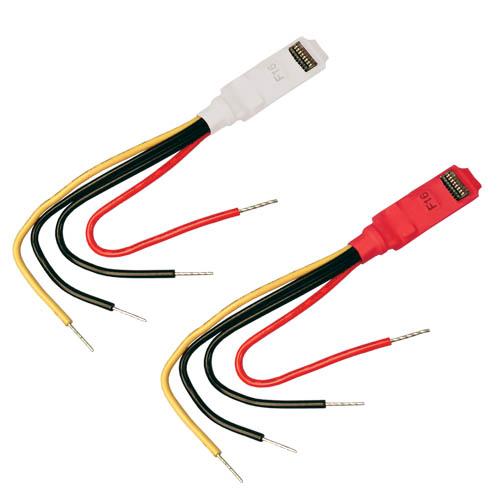

DS7457I是一个单防区多路输入模块， 用于可兼容双线多路系统,如探测系统中的DS7400系列控制/通讯主机， 它用来监控传统的常开或常闭干式触点。DS7457I可监控一条回路， 并提供一条独立防拆回路.它在系统中占有一个多路防区地址。对控制板的要求： 带 DS7430 多路扩展模块的DS7400、DS7400X 或 DS7400Xi 控制板，DS7400 和 DS7400X 需带1.07 版或以上版本的只读存储器(ROM)。 电流：0.35毫安(  待机和报警)

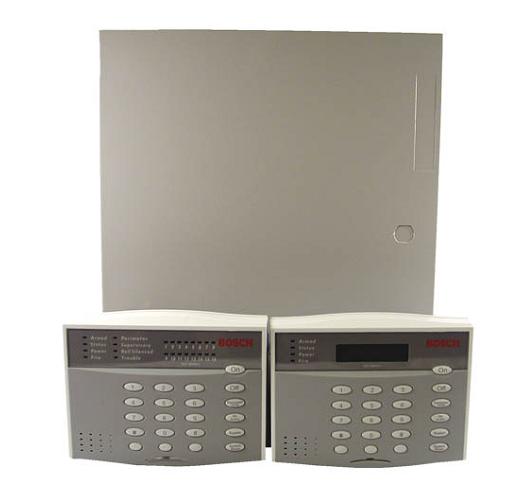

  ·2种通讯方式  ·254个事件纪录  ·可通过DS-RPS2000+软件进行遥控编程  ·UL认证，SIA认可  技术规格：  最小工作电压  　　·10.2VDC  主要输入电压  　·18VAC，22VA 的变压器（CX4010）  次要输入电压  　　·12VDC，7AH或者12VDC，18AH可充电电池  电流要求  　　·100mA  电压输出  　　·11.5 ~ 12.4VDC时，连续600mA，报警1.85A  数据总线  　　·一般为12VDC，最长305m  存放 / 工作温度  　　·0° ~ +49°C  相对湿度  　　·5 ~ 85%(30°C无霜环境)  电话接头  　　·RJ31X 或 RJ38X  外壳设计  　　·DS7240的外壳采用AE1标准，尺寸为：（HacuteWacuteD）370cmacute320cmacute76cm。包括一个带钥匙的的锁和一个用来监察外壳门状态的防拆开关。  自带的可编程输出（PO）  　　·PO1：PO1可以编程为报警电压输出。PO1的出厂预设值为常开的干接点输出。  　　·PO2：PO2可以编程为报警+警笛驱动。可连接4W或8W的警笛。PO2可选地输出12VDC，500mA。  　　·PO3和PO4：PO3和PO4可编程为报警输出。这些输出分别为12VDC，500mA。  键盘  　　·键盘数量：最多8个  　　·当使用0.8mm的线材时，键盘距离主机/外置电源的最大长度为：305m  　　·当使用1.2mm的线材时，键盘距离主机/外置电源的最大长度为：610m  　　·如果是主机供电，每305m的线上最多可连接2个键盘（0.8mm的线材）或3个键盘（1.2mm的线材）。系统可选配件DS7445i LED键盘DS7445V2 LED键盘DS7447E LCD键盘DS7447V2 LCD键盘DX2010 8防区扩展模块    DX3010 8路继电器输出模块 （最大数量2）DX4010V2 串口模块RF3224E 无线接收模块RF333E 两键式无线遥控器RF3334E 四键式无线遥控器RF3401E 无线门磁RF280ETHS 无线光电烟感探测器RF940E 无线红外探测器RF835E 无线三技术红外/微波探测器

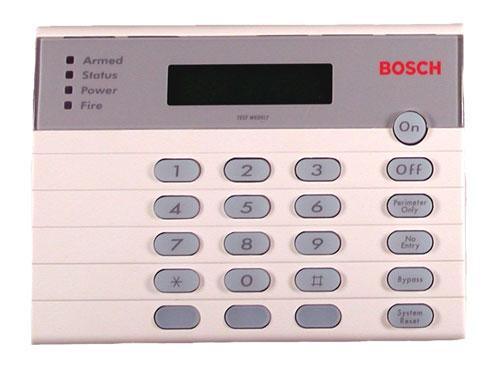

特性· 显示的亮度、对比度和音量可控制· 指示标签和可拖出的薄片· 三个可编的紧急按键基本功能显示的亮度、对比度和音量可控制键盘的液晶显示亮度和对比度都可调，按住[*]键，然后按住[3]键可增加亮度，或按住[6]降低亮度；顺时针旋转对比度控制钮可增加对比度，反之则减少对比度。键盘的非警报声音可调，按住[*]键，然后按住[1]键可增加音调，或按住[4]降低音调。指令标签和可拖出薄片提供指令标签并需要将它放置在可拖出的薄片上。薄片可以安装成从左拖出或者从右拖出。三个可编的紧急按键位于键盘左下角的，未被标签的紧急按键在控制主机里的预设值为火灾紧急报警。其他两个按键可以编程为一个专门的紧急键和救护键。当这些按键编程好后，可以贴上产品提供的标签。产品选项连线从键盘到主机的连线长度不能超过305米。每305米的0.8mm非屏蔽四芯线内可安装两个键盘。每305米的1.2mm非屏蔽四芯线内可安装三个键盘。注意：键盘不要安装在室外。 规格兼容的主机DS7400Xi系列、DS7200系列、DS7060、DS7080iP-32环境要求相对湿度32°C 时为5 % ~ 93%，无霜条件。工作温度0°C ~ +50°C电源要求电流待机时为95mA，最大为200mA（蜂鸣器音量和背景灯亮度为最大时）电压（最小）12VDC产品参数尺寸（H′W′D）12cm′21cm′2cm重量439g

主电源:220 VAC,18 VAC （最大2A)备用电源:12 VDC,7Ah的密封铅酸充电电池相对湿度:10% ~ 95% (无凝结)工作温度:-10℃ ~ +55℃尺寸(含包装箱)：388毫米 x 330毫米 x 95毫米重量：4.5 公斤

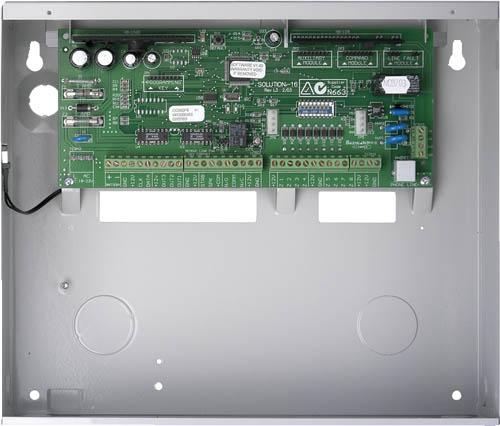

▶16个防区▶32种可编程代码▶四个分区▶远程编程▶DTMF电话远程布防（可选）▶三种布防模式▶日间报警、胁持报警和键盘防恶意操作报警▶电话线故障监视器（可选）▶自动电池测试▶事件记忆调用

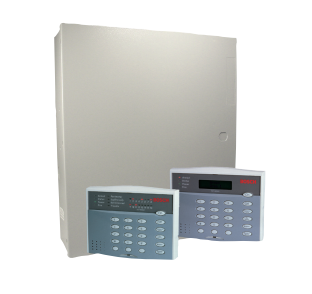

主要功能：自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。总线长度达1.6km(Ф1.0mm2)。可接总线放大器以延长总线长度。 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。有200组个人操作密码；30种可编程防区功能。可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457i、双防区扩展模块DS7460i、带输出的单防区扩展模块DS7465i及带地址码的探测器。辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。一.主要功能自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。总线总长度达2.0km(Ф1.5mm)。可接15个键盘，分为8个独立分区，可分别独立布防/撤防。有200组个人操作密码；30种可编程防区功能。可选择多种防区扩展模块：有八防区扩展模块DS7432、单防区扩展模块DS7457i、双防区扩展模块DS7460i、三防区键盘DS3MX、六防区键盘DS6MX、带输出的单防区扩展模块DS7465i及带地址码的探测器。辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。可通过PSTN与报4010警中心连接，支持4+2、Contact ID等多种通讯格式。可实现键盘编程或远程遥控编程。支持无线扩充功能：2个无线接收器，112个无线探测器或按钮，5个无线键盘。二．电性能指标输入功率：AC18V，50W，50Hz/60Hz辅助输出功率：DC12V，最大1.0A备用电源：12V，7.0AH主机板耗电：静态175mA报警状态250mA报警输出口：DC12V，1.75A可编程输出口1可编程输出口2总共可接15个键盘，使用Ф1.0mm非屏蔽键盘总线，长度为350m，键盘总线总长度不得大于1830m。外观尺寸:365×310×85mm技术规格：存放 / 工作温度　　·0°--- +49°C通讯器·向两个电话号码发出单、双和备份报告。通讯格式有：3/1、3/1带扩展、3/1带奇偶、3/1带扩展带奇偶、4/1、4/2、BFSK、Contact ID、SIA数字通讯格式、寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。　　·FCC的注册号码为：ESVUSA-75333-AL-E　　·通讯当量为：0.1B防雷电保护　　·MOV元件和火花隙可防闪电和静电。盗警/火警防区输入　　·回路总数：自带8个回路　　·终端电阻：2.21KW键盘　　·键盘数量：15个　　·每条导线的最大长度为：300m　　·串联时，键盘之间的最大距离为300m　　·系统的总导线长度最大为：1800m　　·线材要求：4芯线，0.8-1.0mm　　·注：每300米长的导线上最多连接2个键盘电源·电源输入：18VAC，50VA，50Hz或60Hz·总电源输出：12VDC，2.5A·键盘电源：12VDC，1.0A·可选待机电池 (D1272) ：12V，7.0AH (可支持35AH)输出·系统提供3个独立可编的输出，它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。DS7400Xi-CHI可以由3个输出扩展到79个，如使用DSR-32B可扩展到256个输出。·报警输出（继电器），一般为常开，与辅助电源相连为1.75A。　·可编程输出1，固态电流 ( 最大为1A) ，可用于报警、布防状态或进出控制。·可编程输出2，固态电压( 最大0.5A)，可用于报警、布防状态或进出控制。兼容产品类别产品键盘DS7445Vi LED 键盘DS7445V2 LED 键盘DS7447E LCD 键盘DS7447V2 LCD 键盘模块Conettix IP C900V2 拨号转换网络模块C900TTL-E 拨号转换网络模块Conettix IP DX4020 网络接口模块门禁模块 (DACM)DS7420i 双电话线/警铃监测模块DS7430 单路总线驱动模块DS7432/E 八路输入模块DS7433/E 八路输入直连模块DS7436 双总线扩展模块DS7457i/iF 单防区输入模块DS7457iE 单防区输入模块DS7460i 双输入模块DS7461i 单输入模块DS7465i 输入/输出模块DS7480 警铃监测模块DS7481 单电话线监视器DS7489 固态输出模块DX3010 八路输出扩展器DX4010i RS-232 串行接口模块多路复用总线探D7050/TH 多路复用光电烟雾探测器测器MX250/TH 多路复用光电烟雾探测器MX775i 多路复用 PIR 防盗探测器MX794i 远程多路复用 PIR 探测器MX934i 多路复用 PIR 防盗探测器MX938i 多路复用天花板安装探测器防盗探测器所有传统的博世防盗探测器，包括蓝色系列、震动、被动红外、光电对射和三技术被动红外/微波探测器。双线式和四线式传统的博世 12 V 烟雾探测器、热探测器和光电烟雾探测器烟雾探测器。

DSR-32C是一个总线继电器输出板包含有32个继电器输出终端，它们的报警输出（短路或开路）可以通过设置内部的跳针来控制当DSR-32C连接到一个主机上，这些输出可以由主机来控制，而且可以设置为一对一、一对多或多对一。

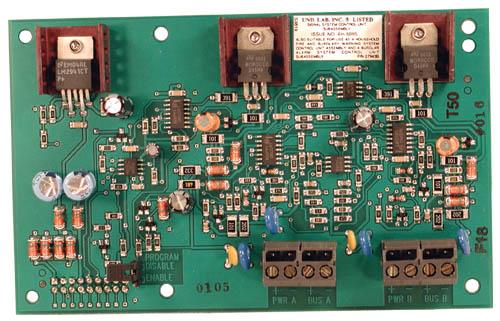

DS7436是一款双回路的多路复用总线扩展模块，可以与DS7400Xi系列控制主机配合使用。它与DS7400Xi板直接相连，可为最多 120*2个远程防区提供双芯多路复用总线。各总线相互独立，当一条总线出现故障时，不会影响其它总线。
