高清可见光云台一体摄像机（WIN-K-03/04系列）产品介绍此可见光系列监控产品，内置低照度摄像机和电动长焦镜头，适用于室外远距离监控环境，通过光学和电学对图像进行处理，使监控距离能在普通监控的基础上提高1.2-1.5倍。此系列产品，针对森林、航道、轨道等行业，可选择透雾摄像机和透雾镜头，内置有专利设计的UD镜片组及GOTECH的技术，不但在日夜功能上及自动修正纵向色差上的特殊功能，在保证透雾技术及原有的日夜功能基础上，对白天彩色RGB及夜晚的IR能量进行更精确的纵向色差调整，使RGB及IR等大自然能量更准确集中到镜头成像面上，从而能透过雾气清晰成像。根据不同的需求，可选配不同焦距镜头，实现1-10KM远程监控目标。配合360°高精度数字回显云台，内置解码器，可远程控制镜头变倍、摄像机模式、云台角度等前端设备。产品特点1、  多种搭配，可根据现场环境，配置百万、两百万、三百万高清摄像机和镜头2、  透雾、自动聚焦、一键聚焦可选3、  360°连续旋转云台，无死角，速度可调，数字回传功能可选4、  防护等级IP665、  插拔式航空头连接，避免繁琐接线。6、  云台功能：   预置位、自动巡航、360度步进扫描、360度水平扫描、AB两点扫描、苹果皮扫描、花样扫描、看守位、守望功能、守望倒计时、比例变倍7、  供电方式：AC24V/DC24V/DC36V/DC48自适应型号WIN-K-03-210WIN-K-03-305WIN-K-03-350型号WIN-K-04-500WIN-K-04-775WIN-K-04-1000监视距离林业2500米     人物1000米林业3500米     人物1500米林业5000米     人物1800米监视距离林业5000米     人物2000米林业7500米     人物2500米林业10000米     人物5000米摄像机指标摄像机指标成像器件1/1.8"   Progressive Scan CMOS成像器件1/1.8"   Progressive Scan CMOS有效像素200万像素有效像素200万像素最低照度彩色:0.002   Lux @(F1.2,AGC ON)；     黑白:0.0002 Lux @(F1.2,AGC ON)最低照度彩色:0.002   Lux @(F1.2,AGC ON)；     黑白:0.0002 Lux @(F1.2,AGC ON)镜头焦距10-210mm10-305mm10-350mm镜头焦距15-500mm12.5-775mm20-1000mm光学倍数21倍30.5倍35倍光学倍数33倍62倍50倍镜头控制电动变焦、自动聚焦、一键聚焦可选镜头控制电动变焦、自动聚焦、一键聚焦可选操作指标操作指标载重量30KG载重量60KG控制速度水平速度0.01°～60°/S   垂直速度0.01°～30°/S 控制速度水平速度0.01°～55°/S   垂直速度0.01°～15°/S 旋转角度水平角度360°无限位，垂直角度，-45°～+45°  -60°～+60°-30°～+30° 可选 旋转角度水平角度360°无限位，垂直角度，-45°～+45°  -60°～+60°-30°～+30° 可选 角度回传支持自动回传,停止回传,查询回传三种方式角度回传支持自动回传,停止回传,查询回传三种方式预置位255个预置位（精度0.05°）断电不丢失预置位255个预置位（精度0.05°）断电不丢失菜单功能预置位、自动巡航、比例变倍、预置位停留时间可选 菜单功能预置位、自动巡航、比例变倍、预置位停留时间可选 接口指标接口指标通信RJ45；协议：POLCO-P、POLCO-D；波特率：1200/2400/4800/9600通信RJ45；协议：POLCO-P、POLCO-D；波特率：1200/2400/4800/9600通讯地址1 --   255(支持双地址功能,可远程开或关)通讯地址1 --   255(支持双地址功能,可远程开或关)供电AC24V/DC24V/DC36V/DC48自适应 供电AC24V/DC24V/DC36V/DC48自适应 环境指标环境指标工作温度﹣35℃～65℃，湿度≤95%RH（无冷凝）工作温度﹣35℃～65℃，湿度≤95%RH（无冷凝）防护等级IP66防护等级IP66重量22kg25kg30kg重量45kg46kg50kg

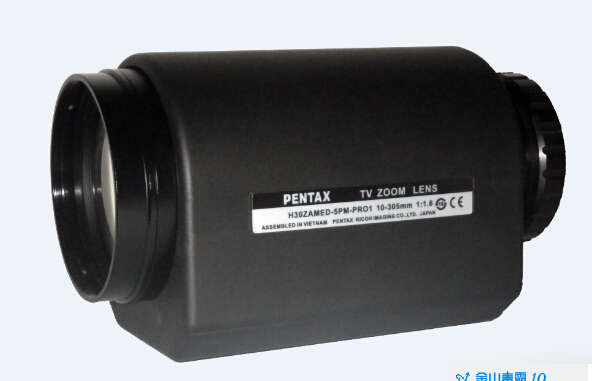

中距离电动高清透雾镜头f=10-305mm/F1.6一、   产品概述H30ZAME电动变倍镜头，是已经具备业界领先的光学透雾系统模块、200万像素的高清画质的光、机、电综合性能完美的中远距离电动变倍镜头。二、   产品功能特点1、            顶级高清百万像素——真正的百万像素    宾得公司研发的高清镜头，可对应百万像素的摄像机成像。H30ZAME系列高清，可达到200万像素，而这里的200万像素，是指镜头的边缘分辨率（或解像力）都可以达到对应200万像素摄像机的水平。2、            日夜两用——顶级的分光透过率白天，可提供450nm到750nm间充足的可见光，透过率可达90%；夜间利用750nm-950nm近红外光能给画面提供充足的光线，使画面明亮细腻； 透雾时能对多个红外波段提供高透过率的红外光，在不同的雾气情况下呈现出清晰的透雾画面。3、            透雾功能配备光学透雾系统模块，利用近红外光波长较长，对空气中浮游的雾、雨（水粒子）及黄沙、烟尘、雪（固体粒子）等物质的绕过性强的特点，呈现出清晰的黑白图像，从而达到明显的透雾效果。优秀的光学基础使得镜头能够很好的利用800nm-1100nm这段近红外波长，并且具备超高的透过率，从而达到在高清透雾镜头当中更加出众的透雾效果。这款镜头利用本身的全画幅高清解像力特点，结合宾得独有的SMC超级多层镀膜技术和利用SD超低色散镜片设计的优秀的光学系统结构，配备特殊材质镀膜的透雾镜片设计而成。具备了高清晰度，高亮度，透雾性能明显的特点。使得在雾气、霾尘等天气干扰远距离成像的情感下，能够得到对比明显的清晰透雾效果。  广角端开启透雾，可以得到对比度鲜明的远端景物轮廓，容易发现远程目标（例如右侧楼边的黑烟）。长焦端，由于天气有雾，而且逆光严重，画面本来由于雾气的影响已经模糊，加上强逆光，或者高度背光的环境，导致画面发白，景物模糊无法辨别。打开光学透雾功能，由于镜头本身特殊的SMC镀膜处理，在近红外波段大幅度抑制逆光，加上特殊的透雾镜片，体现出800nm-1100nm的近红外光穿透能力，得到了清晰对比度明显的图像。 另外，由于本镜头的大通光性能，在雾气较大的情况下，可以提供充足的近红外光通过镜头成像，开启光学透雾，画面依然明亮，可以配合大多数摄像机的电子增强功能（即电子透雾），能得到更加突出的透雾效果，图像噪点程度由于镜头大相对孔径而明显降低。注：要强调和声明的是，本文中所提及的透雾效果，是指在雾气一定程度的情况，在远距离成像的时候，镜头拉到远端，至少能发现一点景物隐约的轮廓的雾气天气条件下能达到较好的透雾效果。当雾气非常大，能见度只有几十米的时候，白光和近红外光成像在理论上已经失去了意义，从而不能达到透雾效果。   1、            高透过率和强色彩还原能力    宾得最顶级的技术就是宾得SMC（超级多层镀膜）技术，镀有SMC增透膜的镜头，透光率可达0.998，保证了充足的光线透过镜头成像。镜片采用特殊玻璃材质的前及后组多层非球面，充分地修正了五大相差和色彩，使图像的色彩还原近乎完美。2、            限位保护装置此装置可杜绝镜头因为聚焦或变焦达到极限位置时，马达还在运转产生超负荷高电压而烧毁电机和后端弱电设备（如云台解码器等）。3、            业界顶尖的分光透过率    采用宾得SMC超级多层镀膜技术的镜头并加之特殊玻璃材质的前及后组同时非球面技术的镜头，可以使有效透过波段达到400nm-950nm，超长的透过波段。能同时满足白天、夜晚、激光和透雾的多种应用。近红外光750nm-950nm波段有较高的透过率，可针对普通夜晚，雾气夜晚，激光夜视应用提供充足的成像光线。“清晰度”是包括 “分辨率”和“反差”两个重要指标组成。低频高反差，画面通透性高；高频高分辨率，画面全高清。一、   主要应用场合森林防火、道路交通、海事航道、环境保护与监测、高空瞭望、边防海防、机场码头、港口油田、草原防沙化、沙漠演习、水利水电等二、   技术参数型号Model No.H30ZAMED-5PM-PRO1规格Format Size1/1.8″接口MountC焦距Focal Length10mm～305mm最大口径比Max. Aperture Ratio1:1.6光圈范围Iris RangeF1.6～F720最小物距Min. Object Distance3.0m光圈驱动Aperture modeDC水平视角Angle of View(Horizontal)1/3″22.0°～ 1.0°1/1.8″39.8°～ 1.8°后焦距Back Focal Length19.82mm法兰截距Flange Back Length17.526mm±0.05mm滤镜尺寸Filter SizeΦ95mm，P=1.0mm外形尺寸Dimension116mm(W)×135mm (H)× 224.0mm(D)重量Weight3100g分辨率Resolution2MP camera预置位Preset Function支持透雾Haze Cut光学透雾自动聚焦Auto Focus可选（外置AF盒子）   王成珍   15889499969  QQ320558770

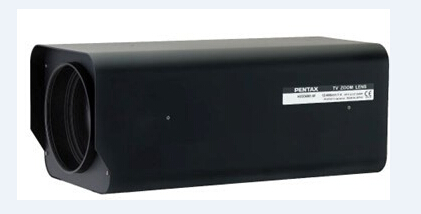

型号Model No.H55ZAME系列规格Format Size1/1.8″接口MountC焦距Focal Length12mm～700mm（30.5mm～1680mm）增倍镜Extender（可选）2.5×最大口径比Max. Aperture Ratio1:4.0光圈范围Iris RangeF4.0～F360最小物距Min. Object Distance7m光圈驱动Aperture modeDC/Video水平视角Angle of View(Horizontal)1/3″23.0°～ 0.4°（9.0°～ 0.2°）1/1.8″31.1°～ 0.6°（12.1°～ 0.2°）后焦距Back Focal Length80.933mm（46.908mm）法兰截距Flange Back Length17.526mm±0.05mm滤镜尺寸Filter SizeΦ105mm，P=1mm外形尺寸Dimension155mm(W)×138mm   (H)× 355mm(D)重量Weight5630g分辨率Resolution2MP camera预置位Preset Function支持透雾Haze Cut可选自动聚焦Auto Focus可选 电气参数     视频驱动光圈镜头Video drive iris lens电源Power   supplyDC8V-15V less 40mA视频信号Video signalV or VS灵敏度调节Sensitivity adjustment0.5V(p-p) – 1.0V(p-p) at V signal level光圈准确度Iris accuracy±20%   at signal level直流驱动光圈镜头驱动镜头DC drive iris lens Driving voltage全开   Close to Open+4V or less关闭   Open to CloseOver 0.5V (by spring)聚焦变倍操作电压Operation voltage of zoom and focus montors DC±6V – ±12V操作温度Operating temperature range-10°C - +50°C 抗震测试Seismic test震动波形 正弦波 全振幅 0.7mm震动频率 10Hz～50Hz 扫描时间 3分钟震动时间 三维方向震动各120分钟、共360分钟 链接方式预置位电压输入和输出反馈参数曲线
